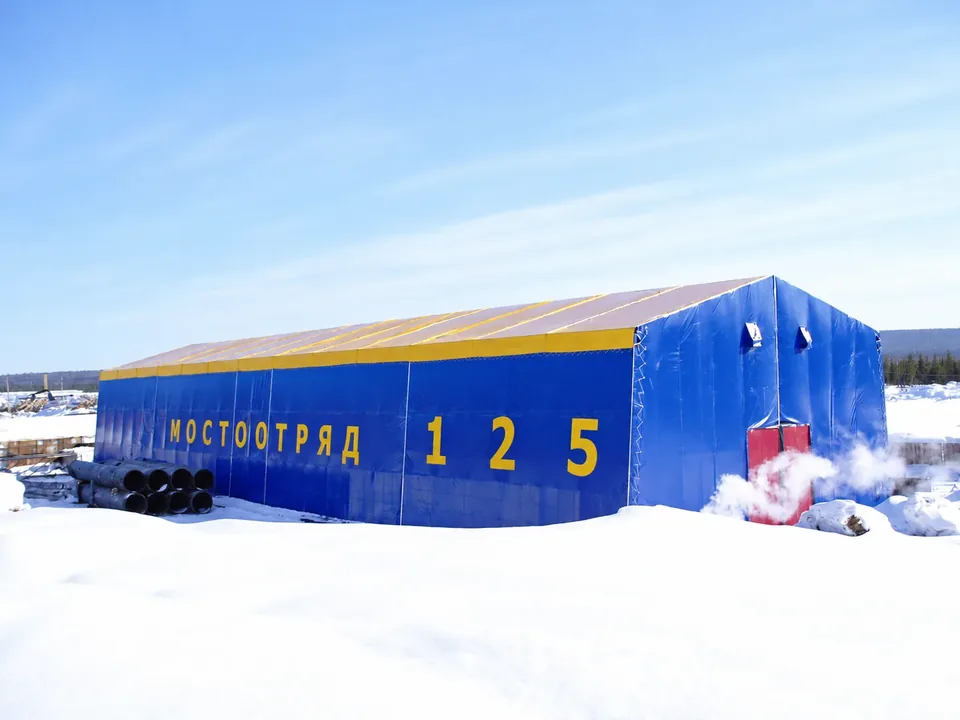

Ангар для производства железобетонных изделий с кран балкой

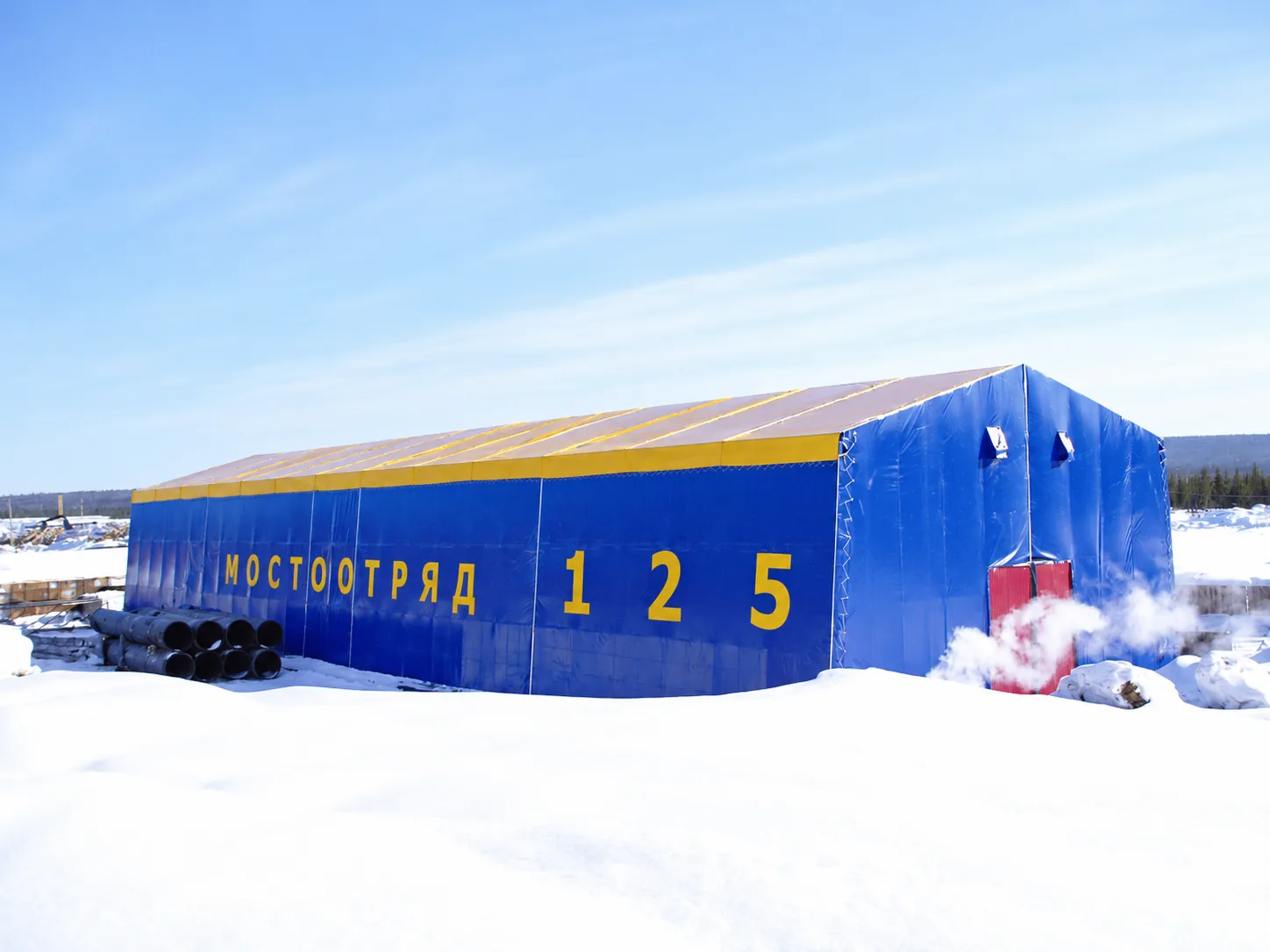

Фотографии объекта

Характеристики

Состав объекта

• Металлокаркас

  Ферменная двухскатная

• Фундамент

  Плита дорожная ПНД-14

• Стеновое ограждение

  Двухслойный тент

• Кровля

  Двухслойный тент

• Утеплитель

  Воздушная прослойка

• Ворота

  Распашные

Описание из архива

Фундаменты – Дорожная плита ПНД 14. Укладка плит проводилась по подготовленному и спланированному основанию в качестве подушки использовался слой песка толщиной 200 мм с последующей трамбовкой, в качестве разделителя слоев использовалась геомембрана «Геоспан» и далее слой щебня гравийного фр 20-40 с последующей трамбовкой.

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для Красноярского края. Каркас заводского изготовления. Все несущие элементы выполнены из стали 09Г2С. Монтажные соединения на высокопрочных болтах.

Наружные стены из тентовой ткани плотностью 900 г/м². Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м²Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от – 55 до +70^oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5 см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

Крыша из тентовой ткани плотностью 900 г/м2. Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м². Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от –55 до +70^oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

Внутренние тентовые полотнища из тентовой ткани плотностью 650 г/м². Производитель тентового полотна Sioen (Бельгия). Прочность на разрыв по основе и по утку 2300 N/5см. Огнестойкая тентовая ткань B8125 плотностью 650 гр/м² с ПВХ покрытием и глянцевой лакировкой, производство – бельгийский завод Sioen. Материал обладает свойством «dropstop» - капли конденсата, который образуется при разнице температур, не капают с потолка.

Ворота – распашные. Световой проем 5х5 м.

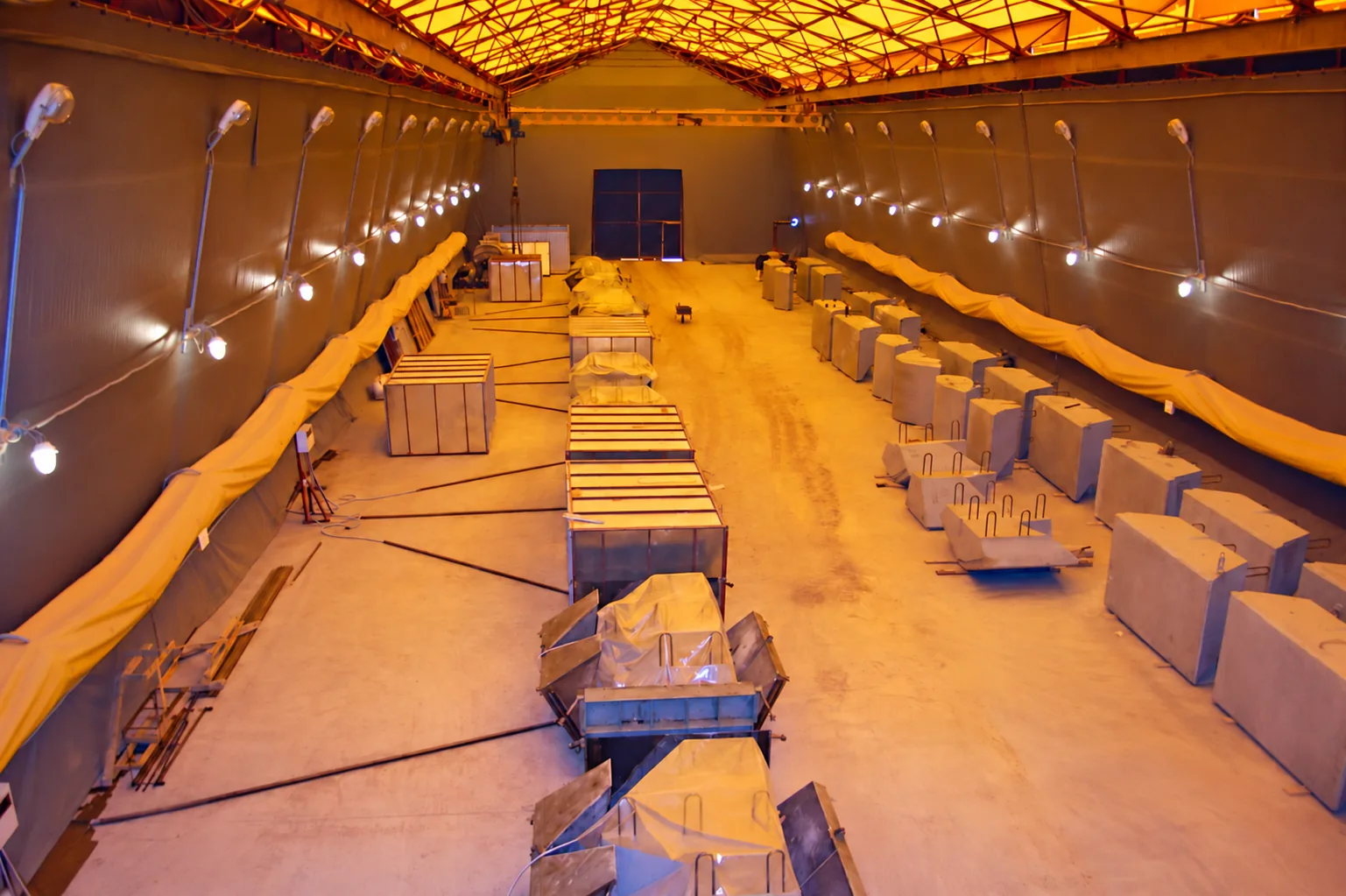

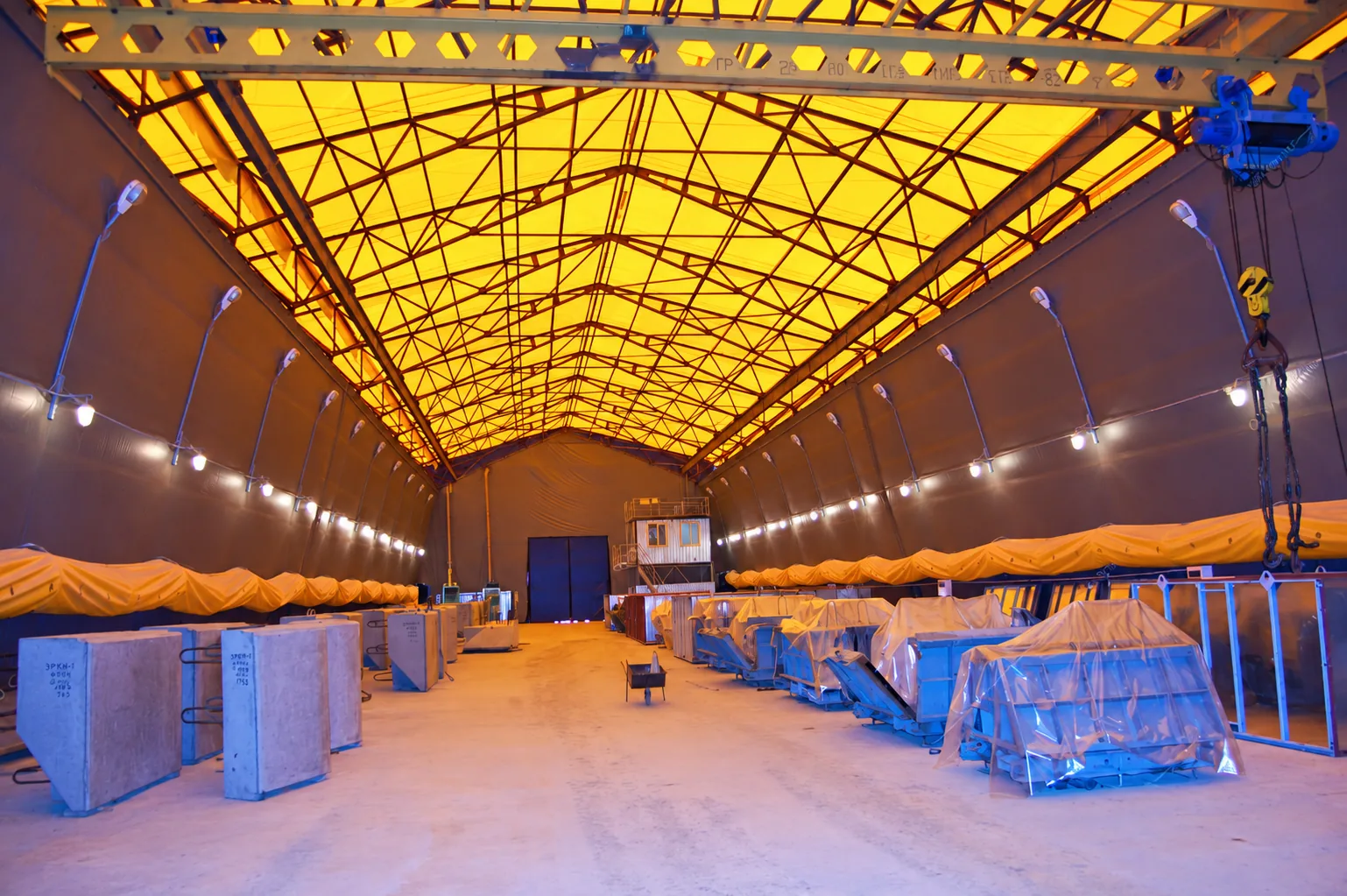

В качестве дополнительных работ изделие было снабжено подвесной кран-балкой грузоподъемностью 10 тонн. Рабочая зона кран-балки 15х55 м.

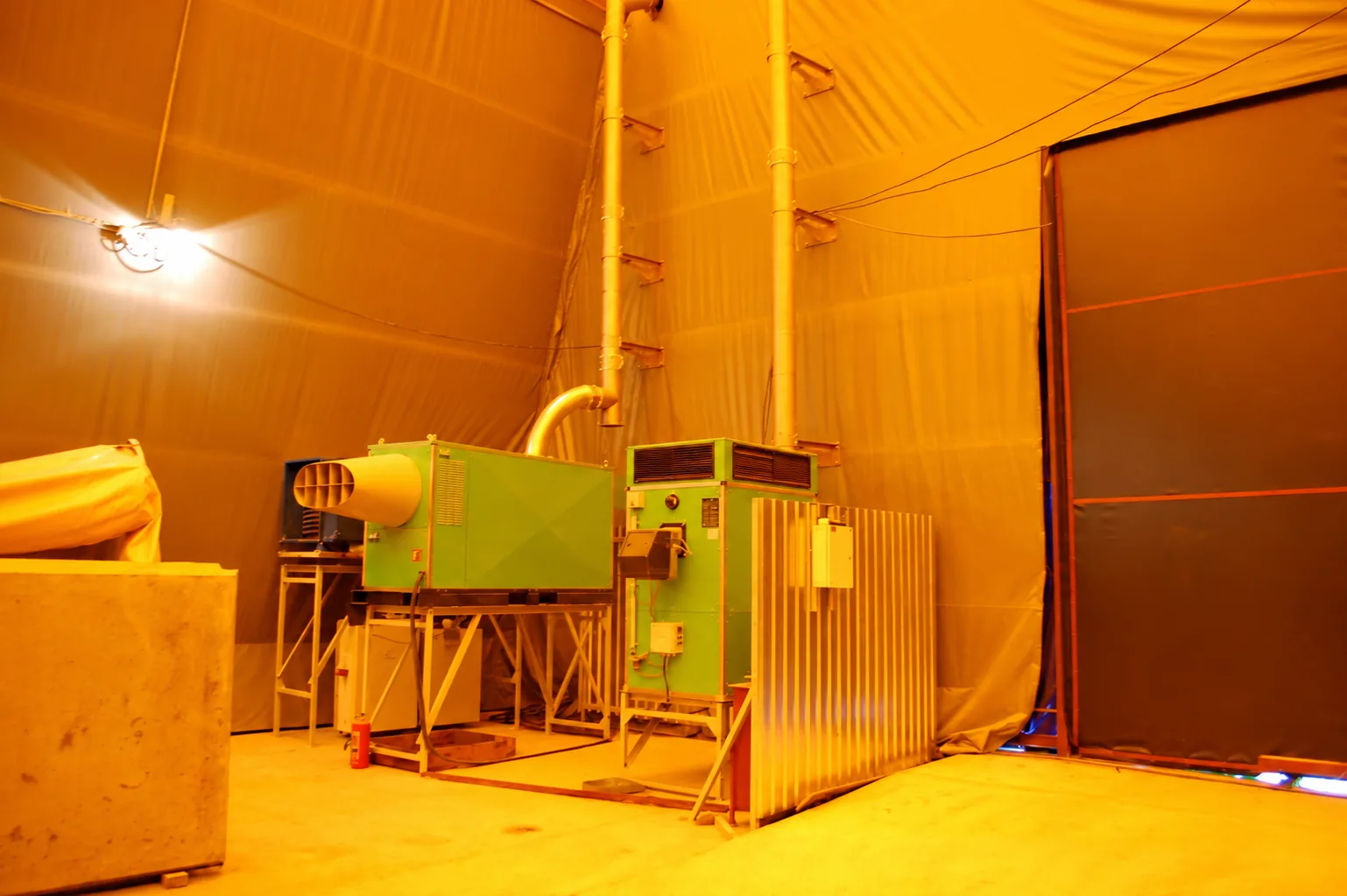

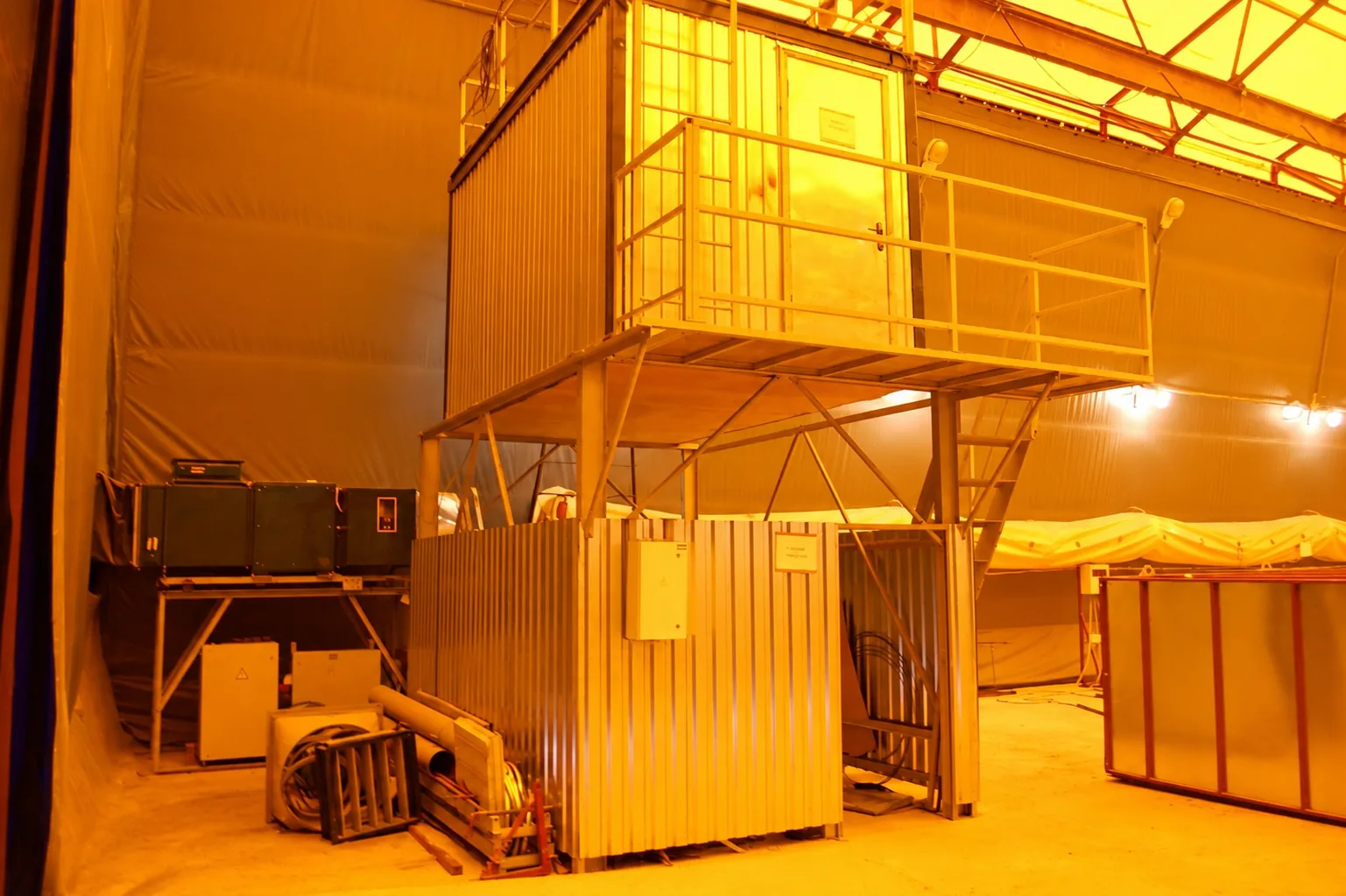

Дополнительно в ангаре были установлены инженерные системы жизнеобеспечения, а именно жидкотопливная система отопления поддерживающая температуру внутри помещения до + 12 при наружной температуре воздуха -35^oС, система вентиляции, система электроосвещения и электроснабжения.

Расположение объекта

Регион строительства: Красноярский край

Адрес объекта: Село Богучаны, Красноярский край.

Координаты объекта: 58.379896, 97.445119
