Фотографии объекта
Характеристики
| Габариты, м | 20 х 20 |
|---|---|
| Площадь по осям, м² | 400 |
| Полезная внутренняя высота, м | 5 |
| Снеговая нагрузка, кг/м² | 240/168 |
| Ветровая нагрузка, кг/м² | 32 |
| Срок выполнения, дней | 45 |
| Гарантия, месяцев | 36 месяцев - тент |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Плита аэродромная ПАГ-14
Стеновое ограждение
Двухслойный тент
Кровля
Двухслойный тент
Утеплитель
Воздушная прослойка
Ворота
Распашные
Описание из архива
Фундаменты – Дорожная плита ПНД 14. Укладка плит проводилась по подготовленному и спланированному основанию в качестве подушки использовался слой песка толщиной 200 мм с последующей трамбовкой, в качестве разделителя слоев использовалась геомембрана «Геоспан» и далее слой щебня гравийного фр 20-40 с последующей трамбовкой.

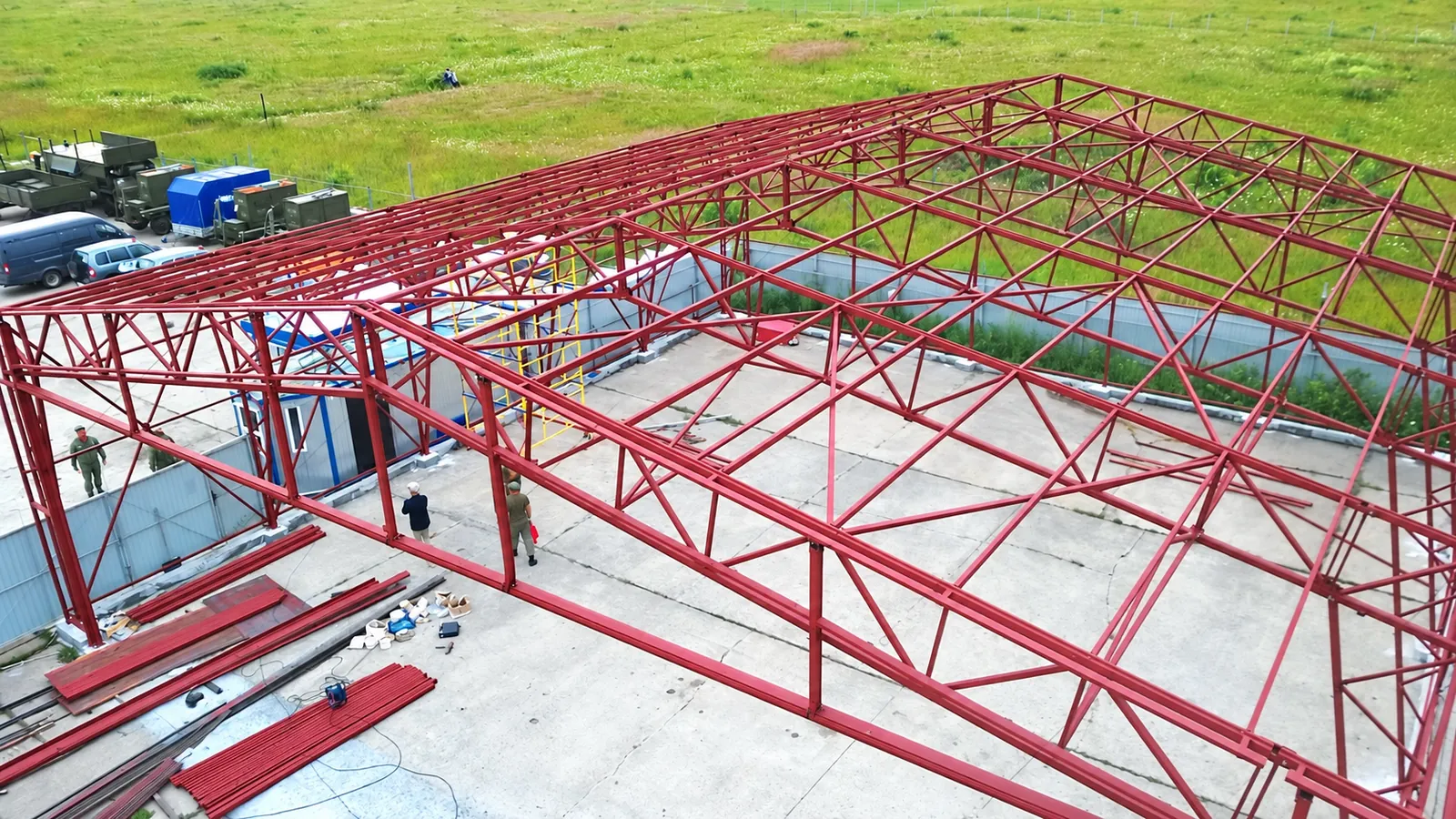

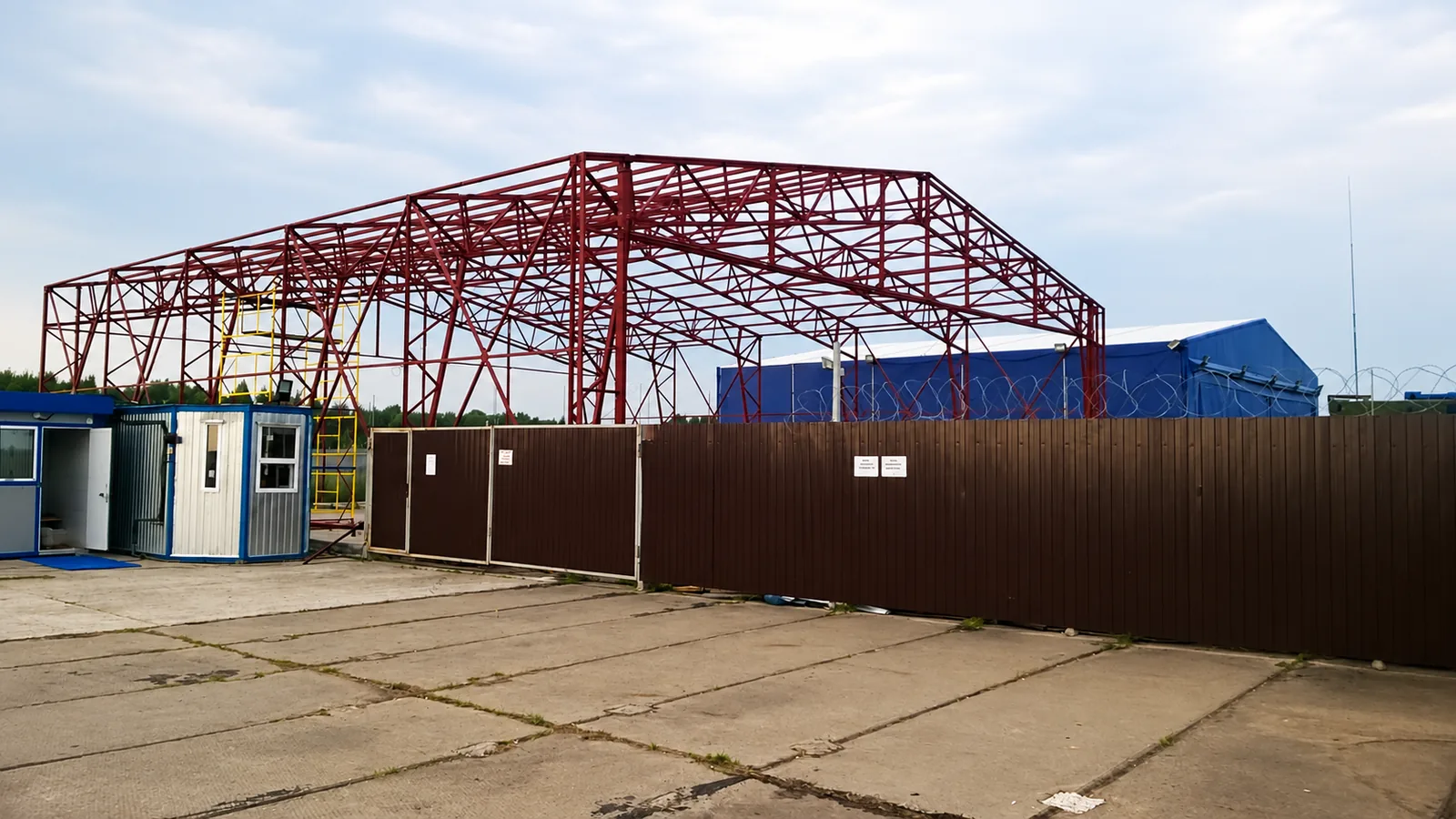

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г. Рязань. Каркас заводского изготовления. Все несущие элементы выполнены из стали 3. Монтажные соединения на высокопрочных болтах.

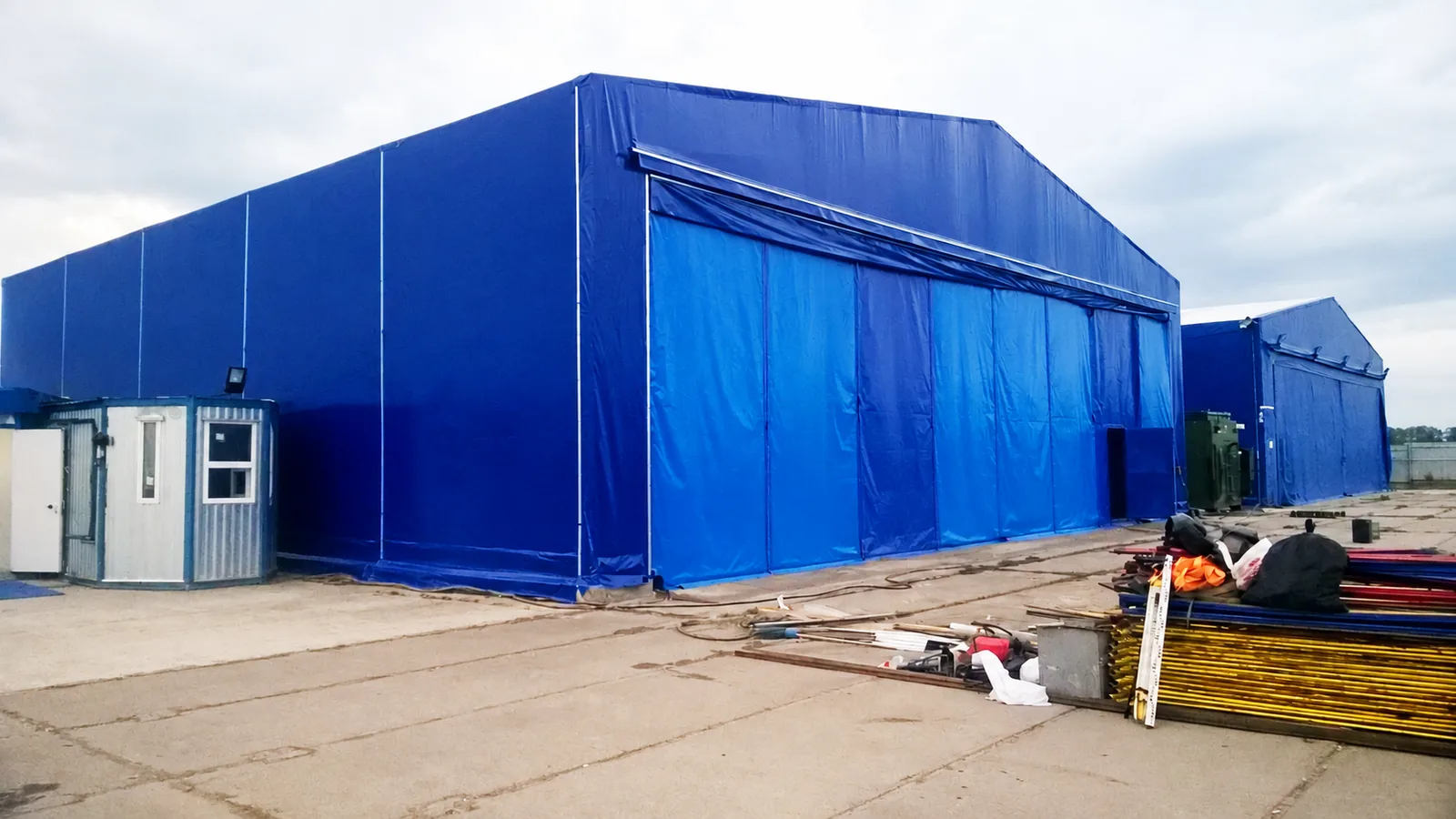

Наружные стены из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 650 гр/м2. Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от – 35 до +70oС. Прочность на разрыв по основе и по утку 2300 N/5см.Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

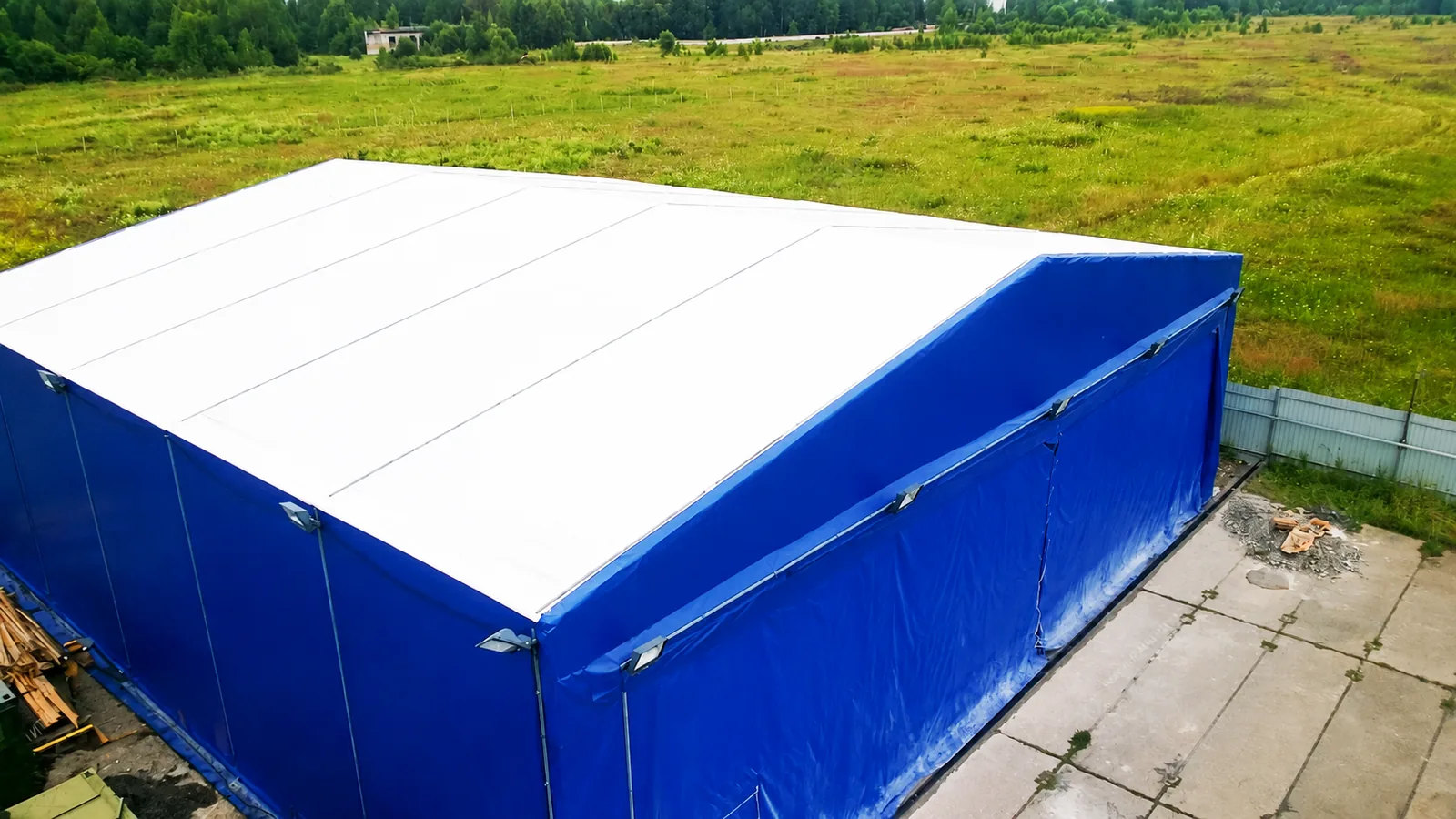

Крыша из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 650 гр/м2.
Огнестойкость М2.При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от – 35 до +70oС. Прочность на разрыв по основе и по утку 2300 N/5см.Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

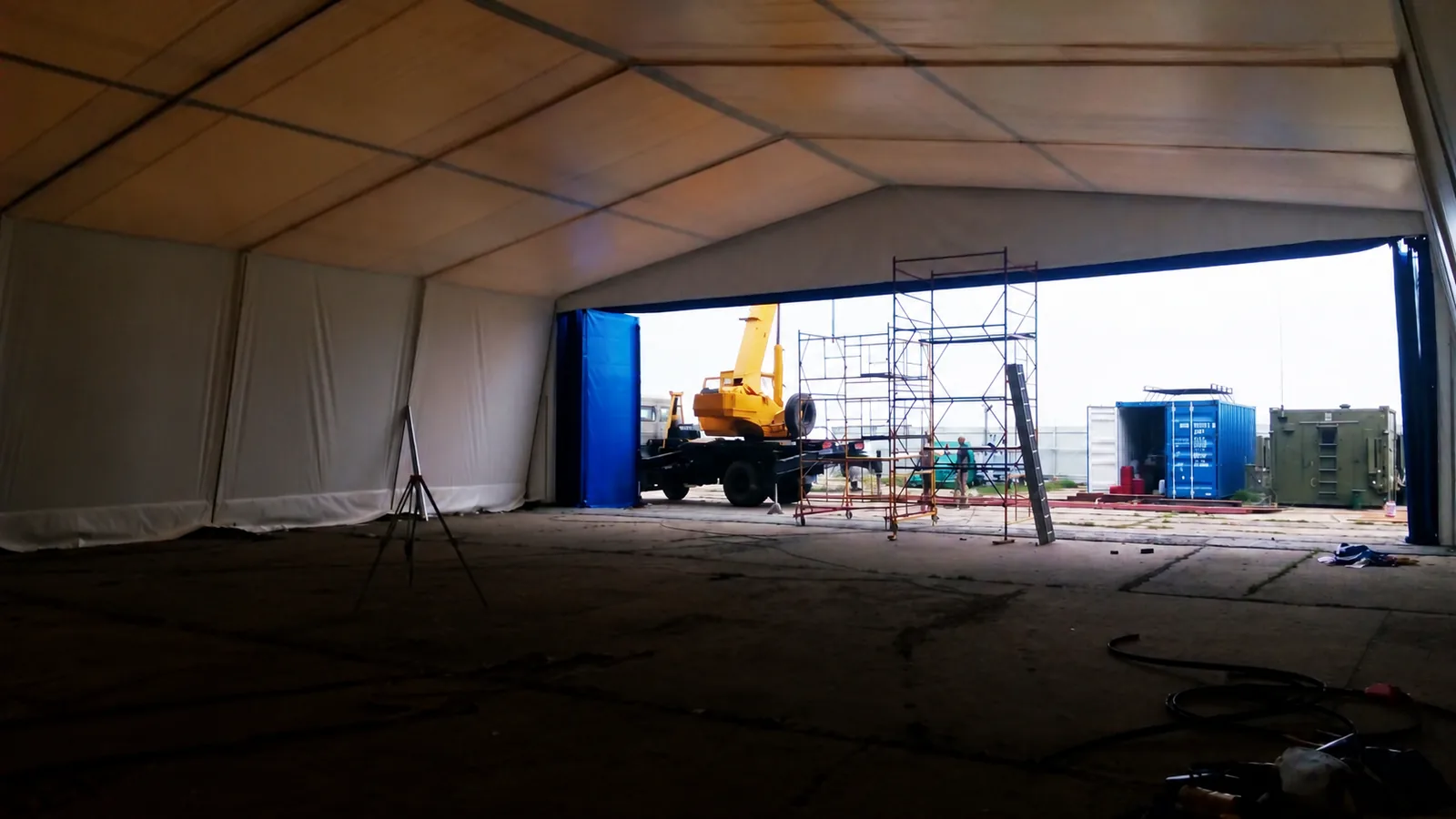

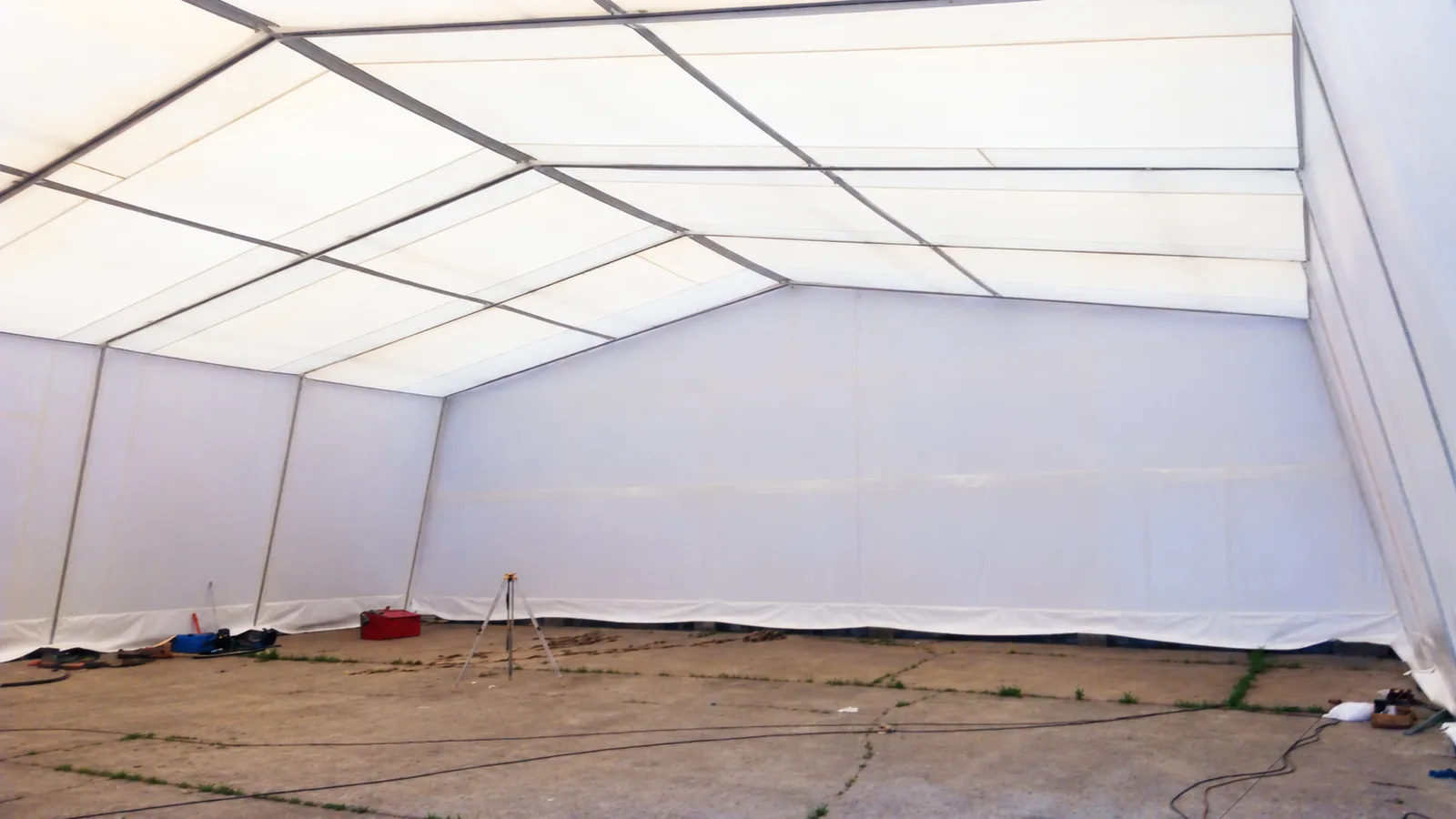

Внутренние тентовые полотнища - из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Sioen (Бельгия). Прочность на разрыв по основе и по утку 2300 N/5см. Огнестойкая тентовая ткань B8125 плотностью 650 гр/м2 с ПВХ покрытием и глянцевой лакировкой, производство – бельгийский завод Sioen. Материал обладает свойством «dropstop» - капли конденсата, который образуется при разнице температур, не капают с потолка.

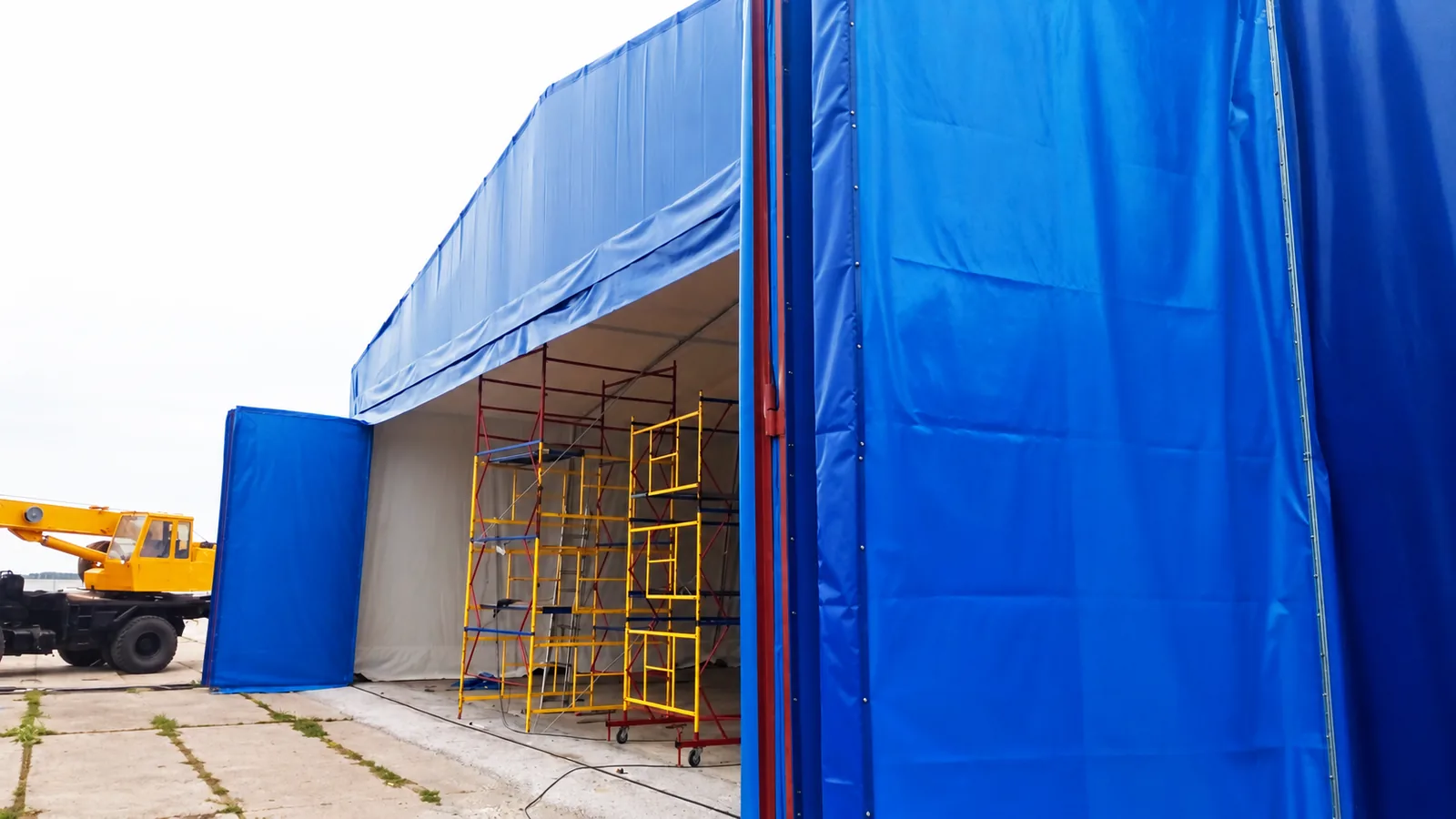

Ворота – распашные. Световой проем 10х5 м.
Расположение объекта
Регион строительства: Рязанская область
Адрес объекта: Рязанская область, аэродром «Протасово»
Координаты объекта: 54.500315, 39.936848
