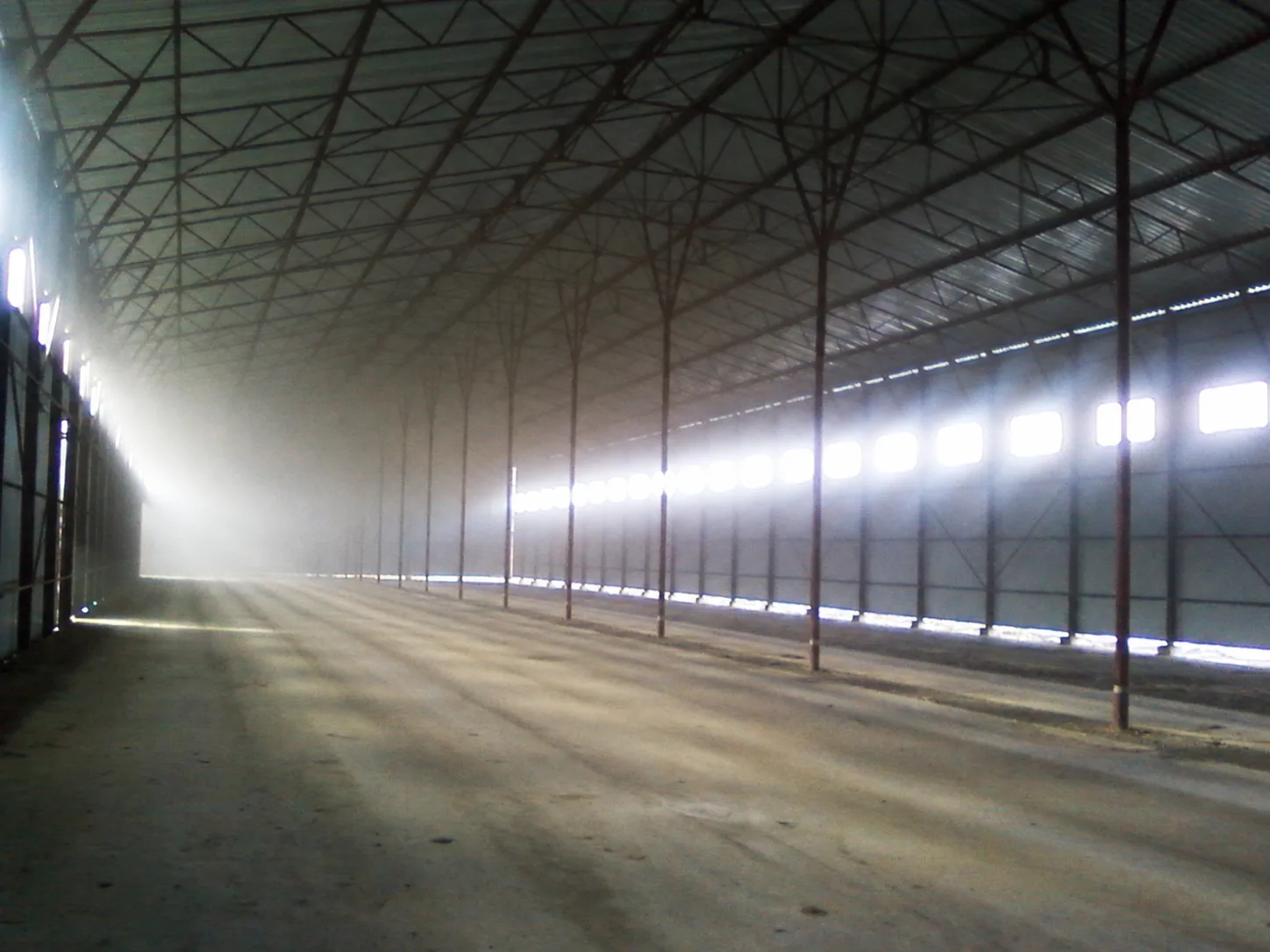

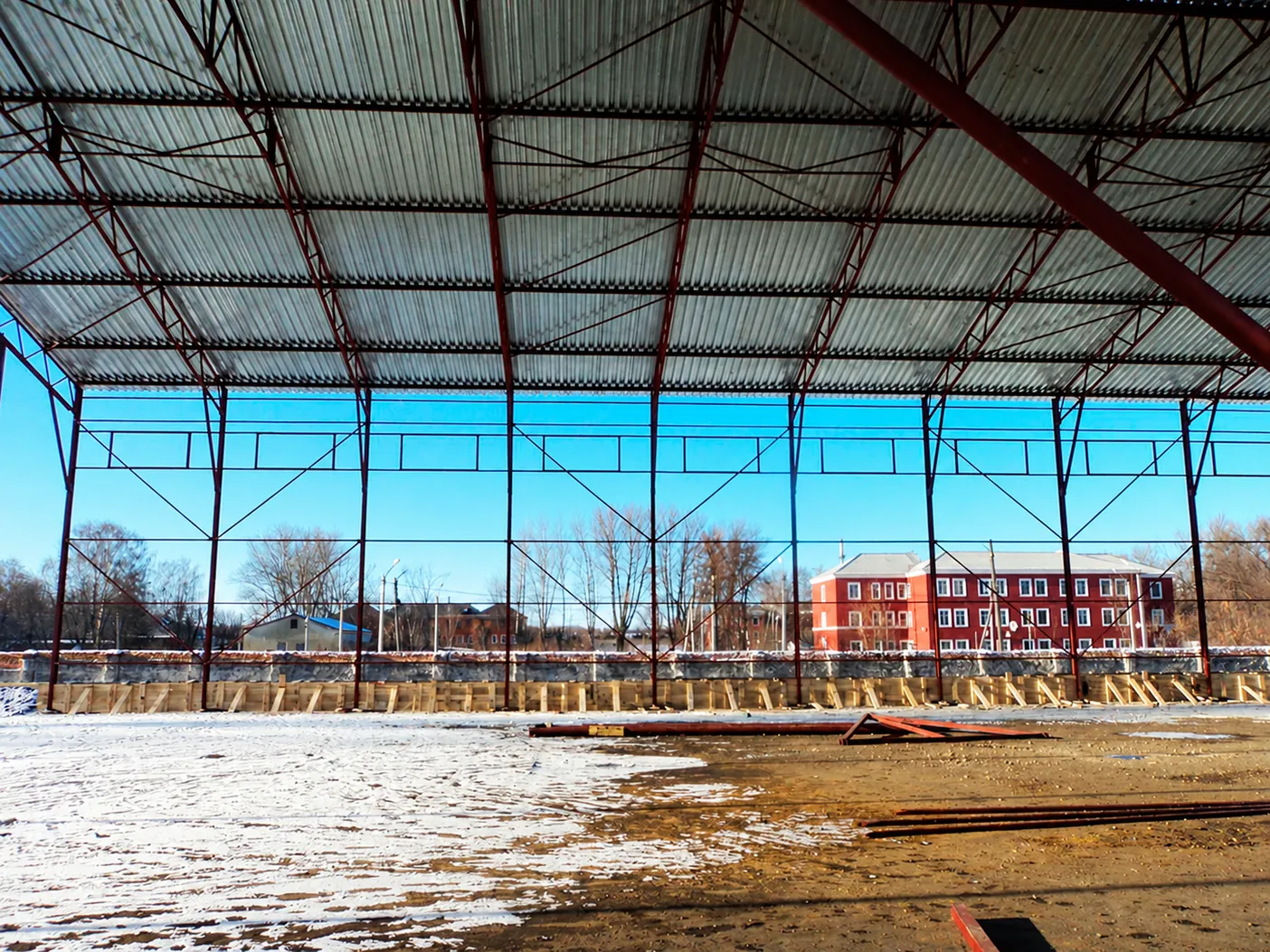

Фотографии объекта
Характеристики
| Габариты, м | 35 х 102 |
|---|---|
| Площадь по осям, м² | 3570 |
| Полезная внутренняя высота, м | 7,5 |
| Снеговая нагрузка, кг/м² | 240/168 |
| Ветровая нагрузка, кг/м² | 42 |
| Срок выполнения, дней | 45 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Ленточный незаглубленный
Стеновое ограждение
Профлист
Кровля
Профлист
Ворота
Распашные
Описание из архива
Фундаменты – мелкозаглубленная монолитная лента. Толщина монолитного основания 350 мм. Осевой размер 35х102 м. Укладка бетона проводилась по подготовленному и спланированному основанию. В качестве подушки использовался слой песка толщиной 200 мм. Дальнейшее использование гравийного фр 20-40 позволяет увеличить несущую способность основания. Объемный (пространственный) арматурный каркас состоит из двух продольных рядов арматуры диаметром 14 мм. Для фундаменты использовался бетон марки М250. В данном случае использовался сертифицированный товарный бетон. Работы по укладке бетонной смеси производились непрерывным способом.

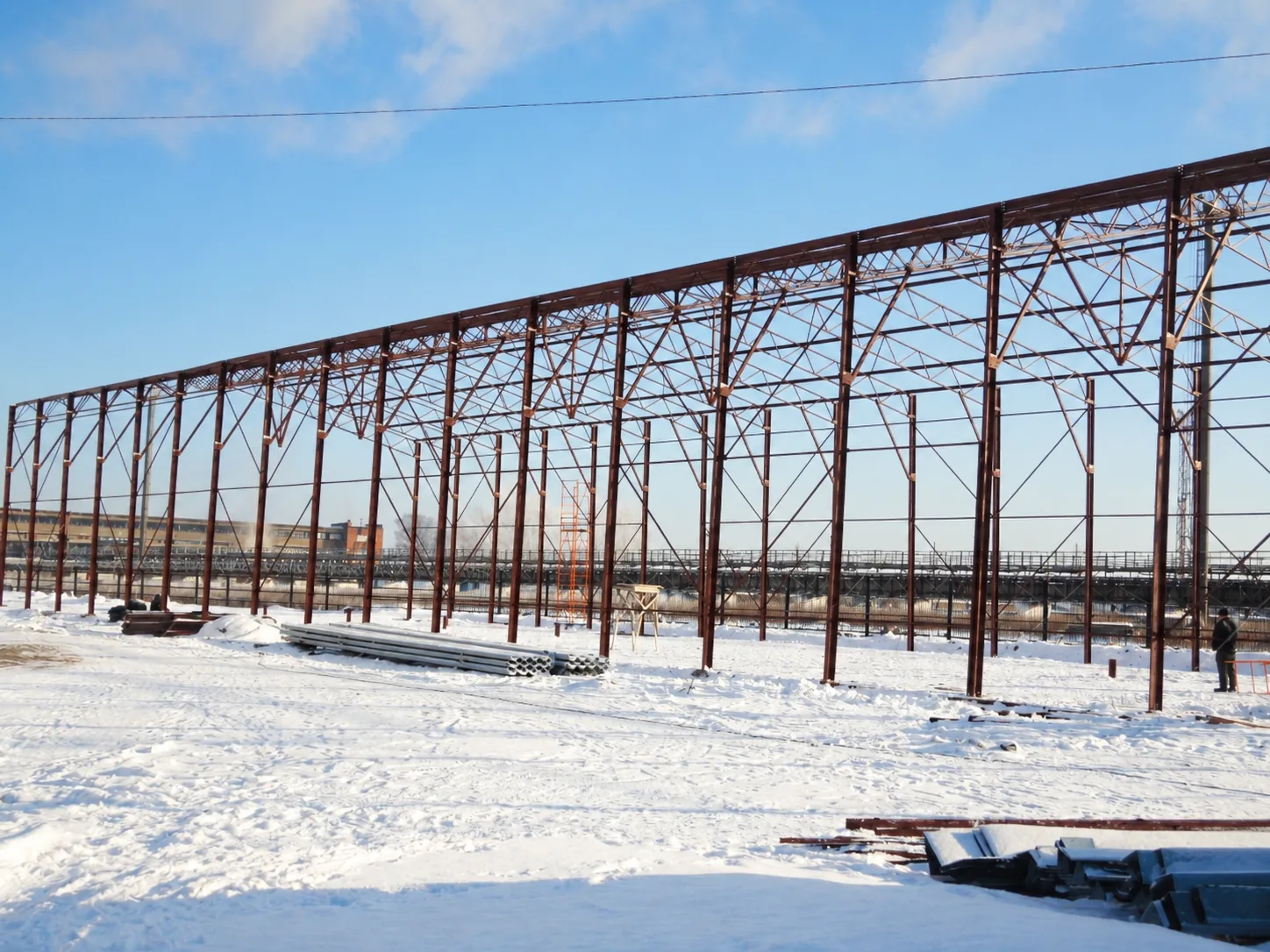

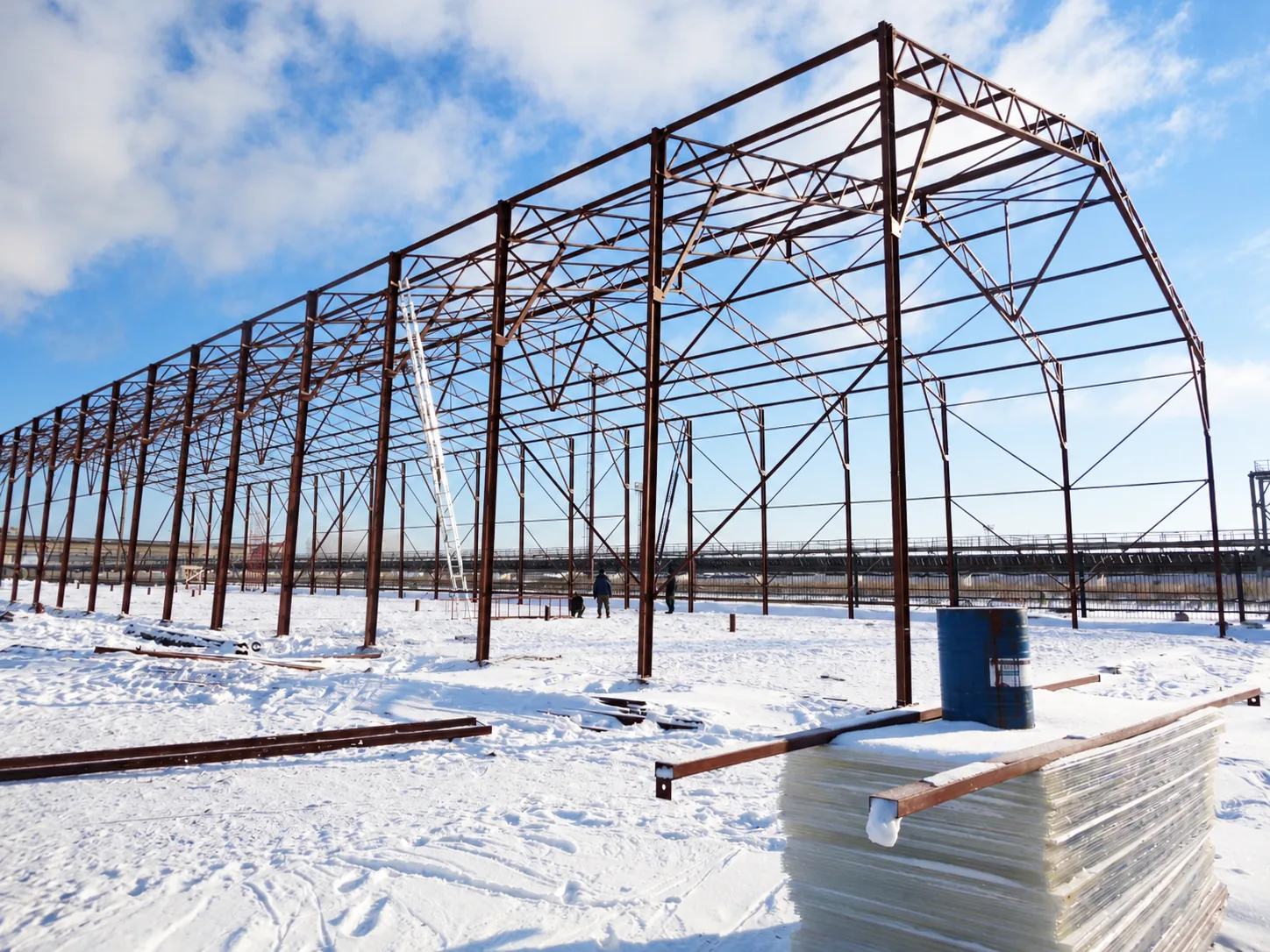

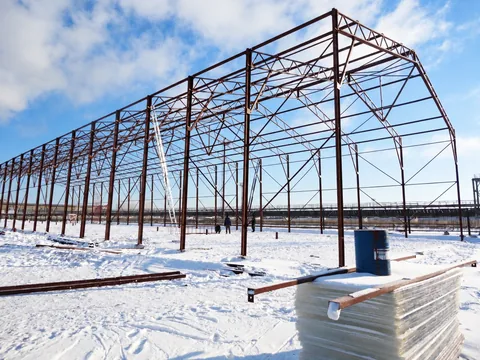

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. Изготовление было выполнено в заводских условиях производства ООО «ТИТАН». В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г. Воронеж. Монтажные соединения – болтовые. Закрепление каркаса к железобетонному основанию производится с помощью закладных элементов.

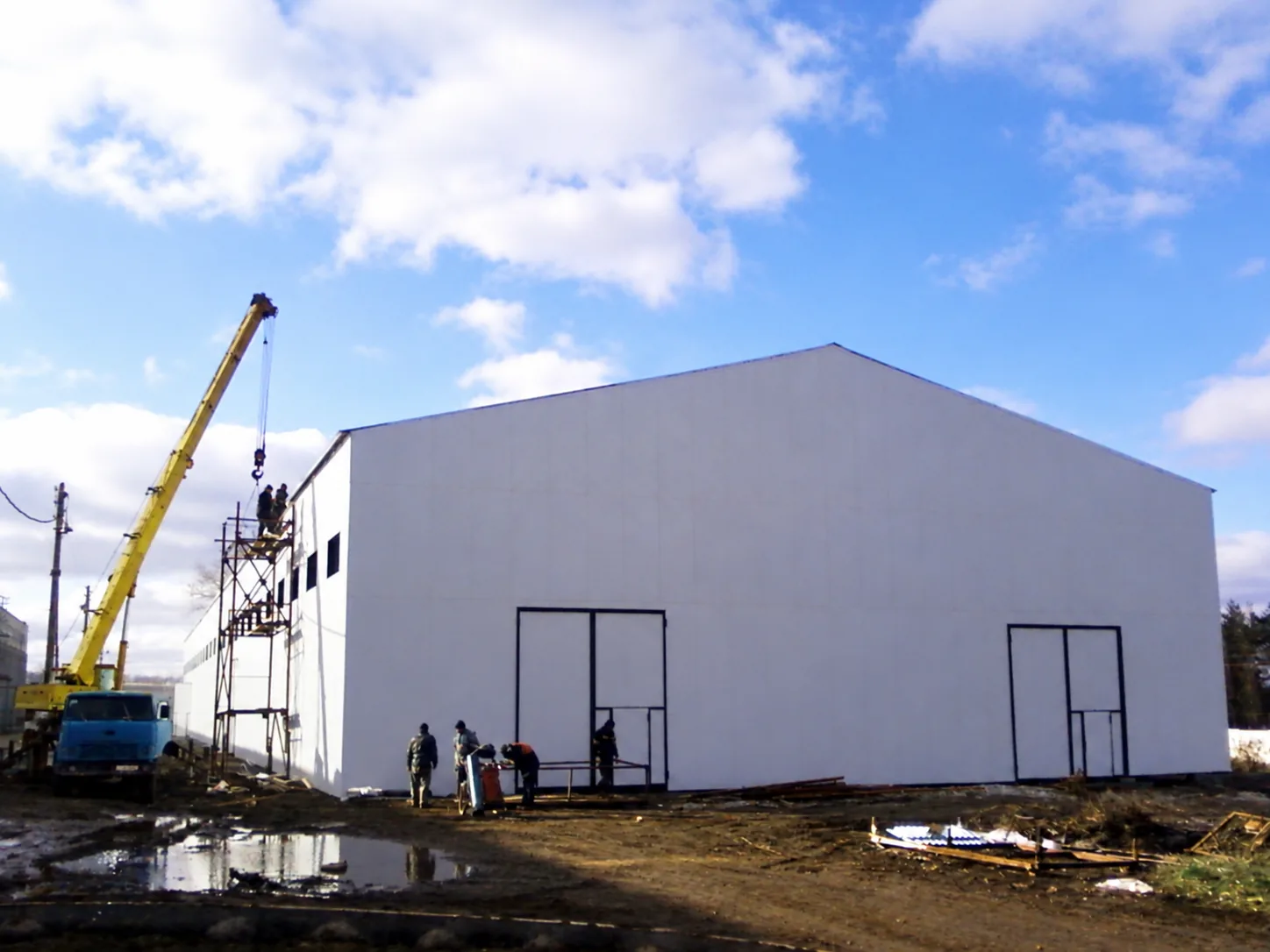

Наружные стены выполнены из профилированного листа марки С-21. Толщина металла – 0,5 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения 275 г/м2. В качестве дополнительного защитного покрытия используется полимерный состав. Цвет – светло-серый.
Крыша выполнены из профилированного листа марки НС-44. Толщина металла – 0,7 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения 275 г/м2. Цвет - светло-серый.
Ворота – распашные. Световой проем 3х3,5 м. Металлический каркас выполненный из профильной трубы и обшитый профилированным листом марки С-21 толщиной 0,5 мм.
Окна – сотовый поликарбонат, прозрачный. Две ленты по длинным сторонам здания с разрывами в области расположения колонн.
Расположение объекта
Регион строительства: Воронежская область
Адрес объекта: Воронеж
Координаты объекта: 51.660781, 39.200269
