Фотографии объекта
Характеристики
| Габариты, м | 68 х 46 |
|---|---|
| Площадь по осям, м² | 3 128 |
| Полезная внутренняя высота, м | 14,9 |
| Снеговая нагрузка, кг/м² | 3 |
| Ветровая нагрузка, кг/м² | 1 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
| Год сдачи | 2023 |
| Стадия строительства | 1 |
Состав объекта
Металлокаркас
Ферменная арочная
Пол
Промышленный полимерный пол
Стеновое ограждение
Двухслойный тент
Кровля
Тент
Утеплитель
Базальтовая вата
Описание из архива

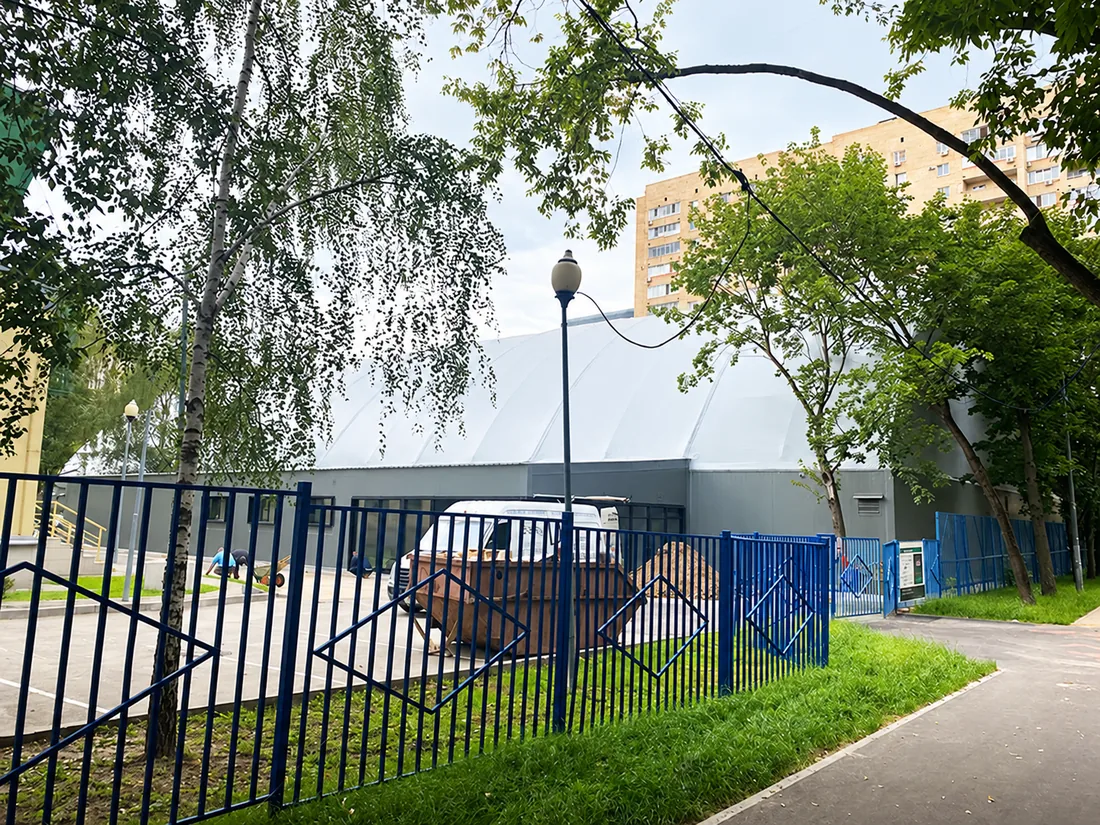

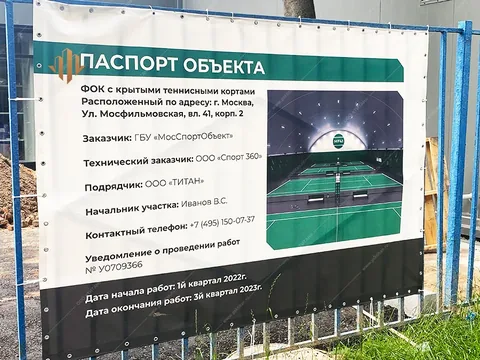

Крытый объект размещения помещений и технических устройств крытых физкультурно-оздоровительных комплексов и открытых спортивных сооружений массового посещения, расположен по адресу: г. Москва, ул. Мосфильмовская, вл. 41, корп. 2.

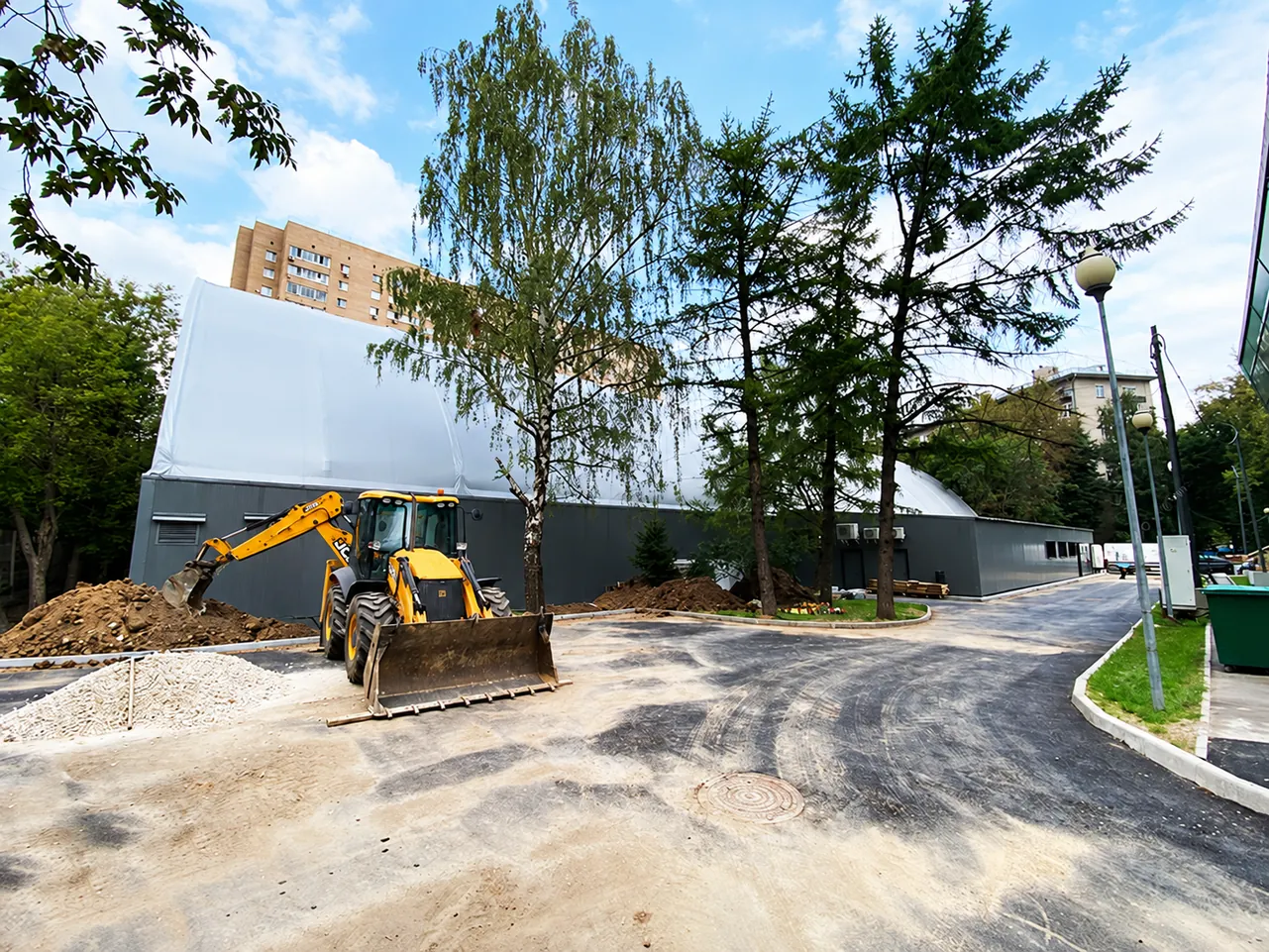

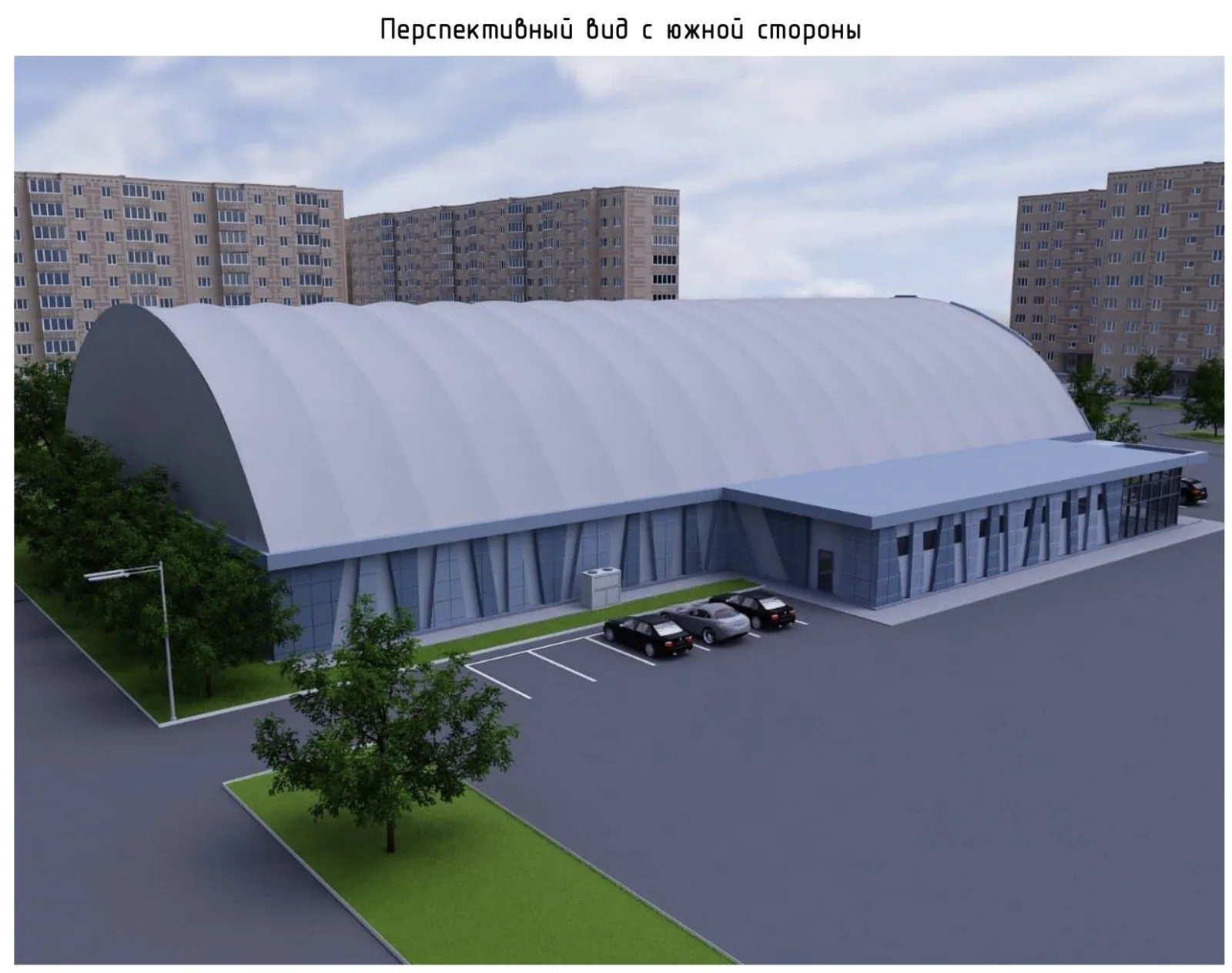

Сооружение представляет собой сборно-разборную конструкцию сложной формы в плане. Размеры в осях составляют 68 000 х 46 000 мм.
Здание делится на 2 блока:

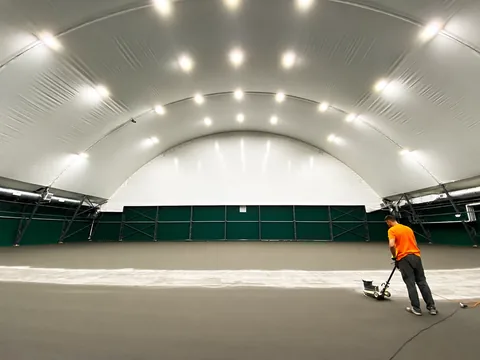

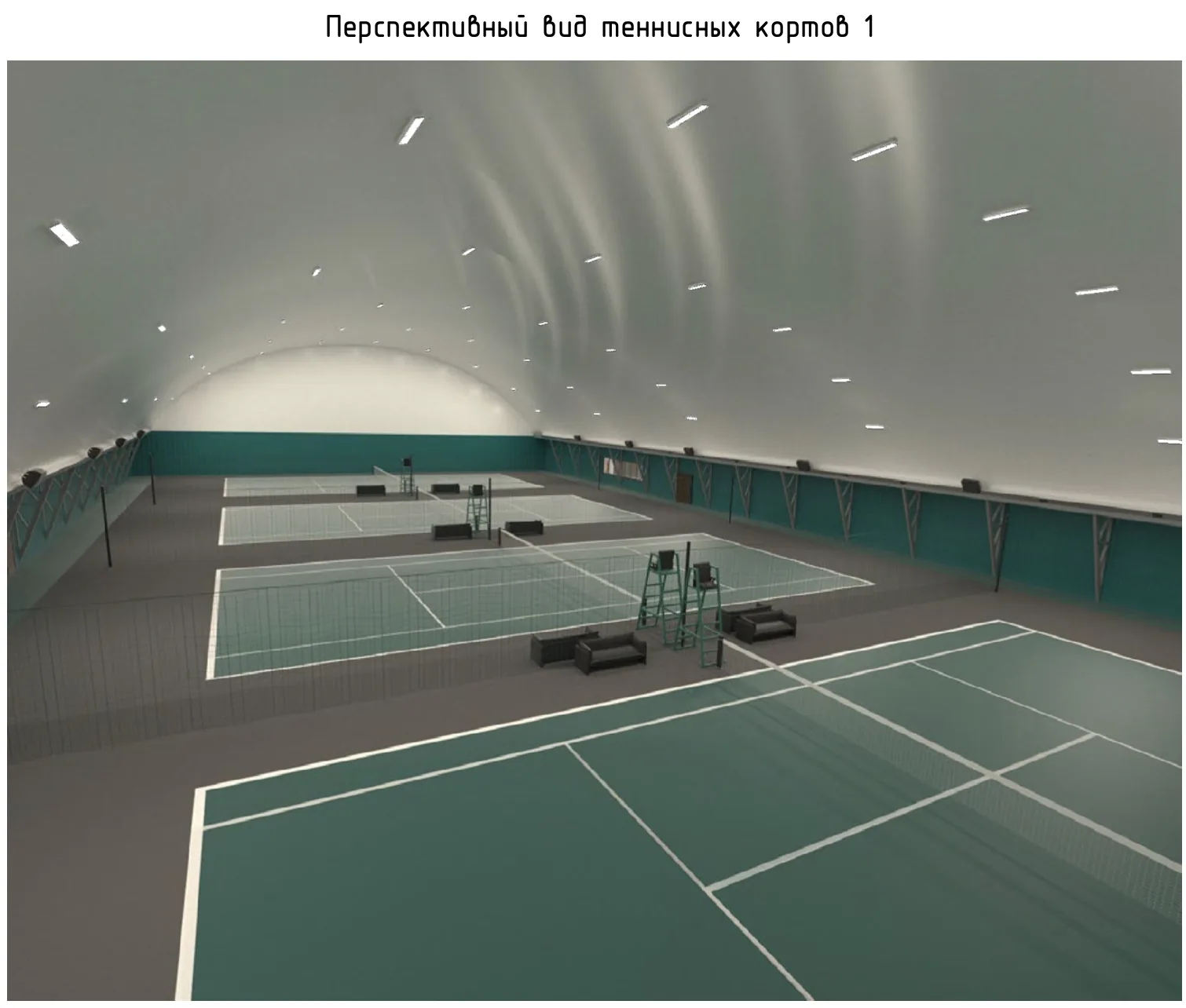

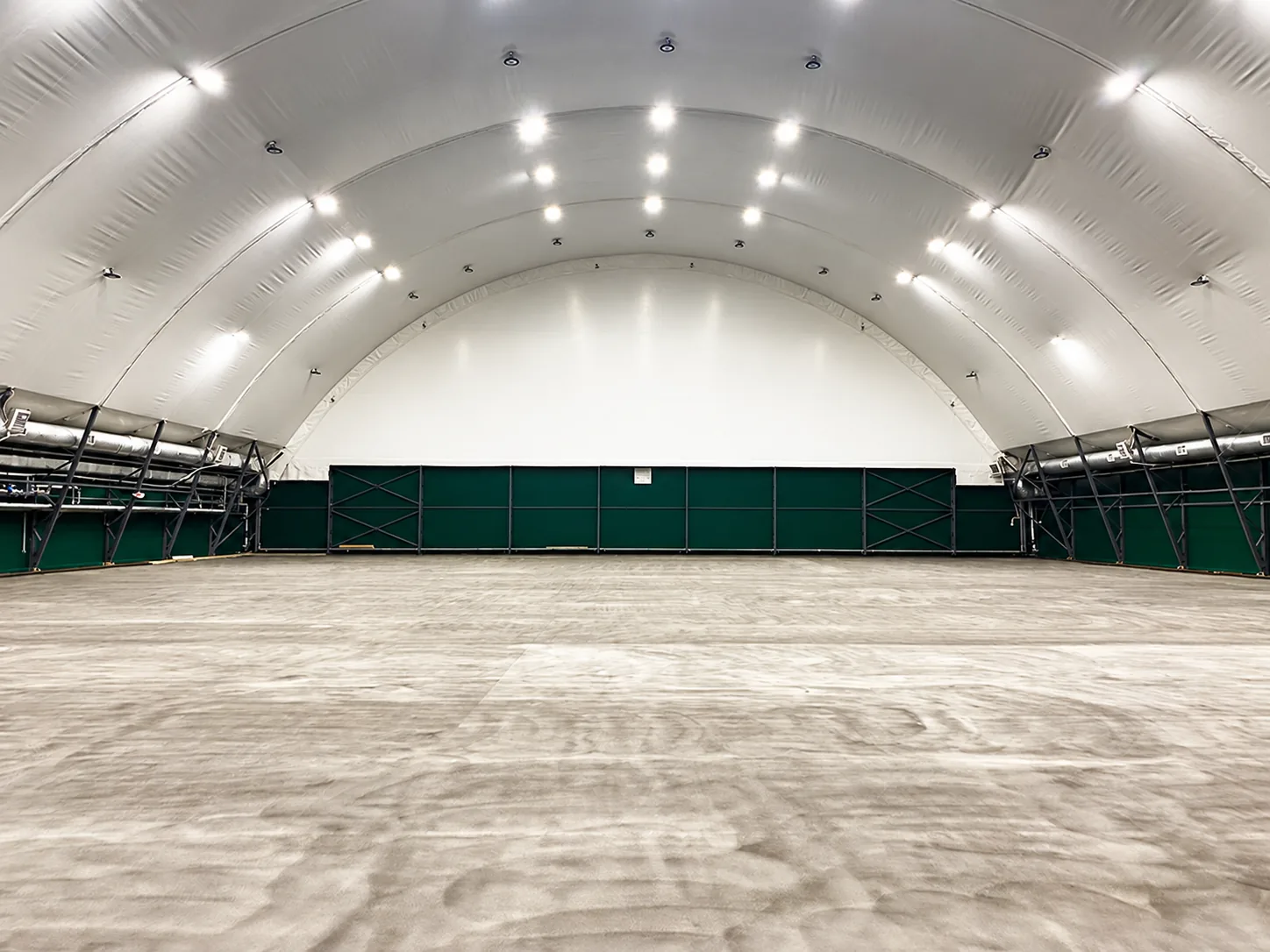

Первый блок теннисных кортов в количестве 4х штук.

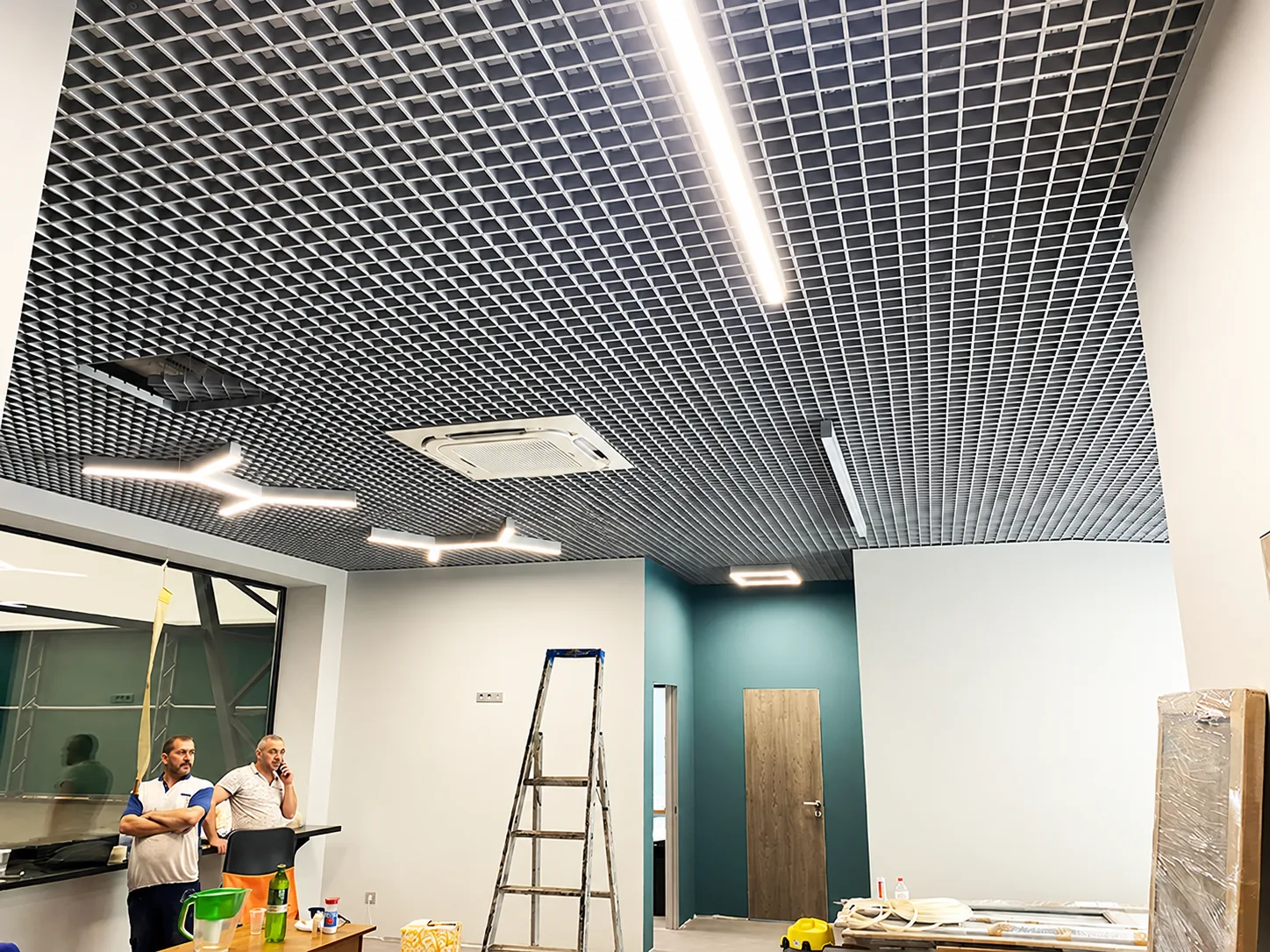

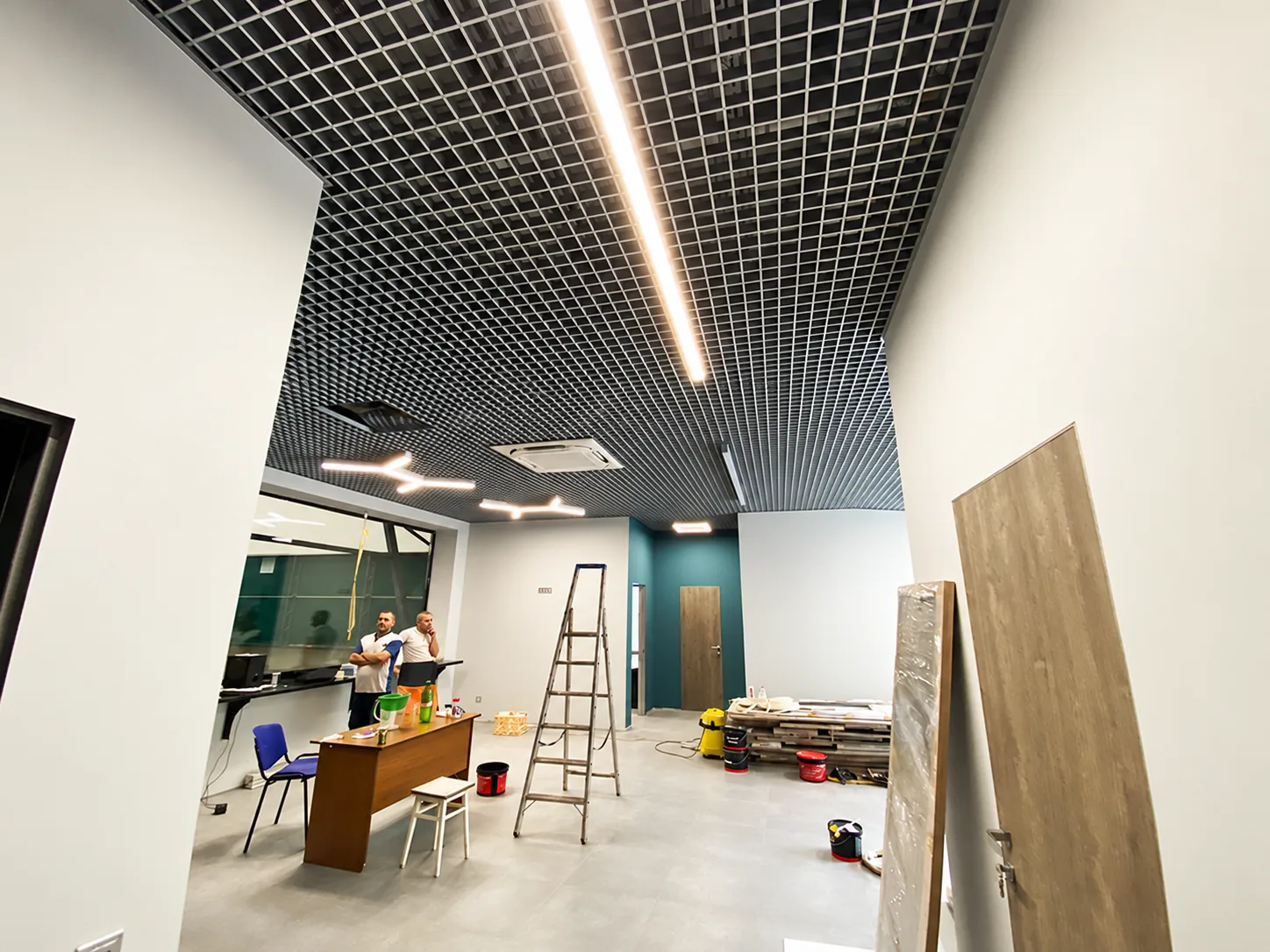

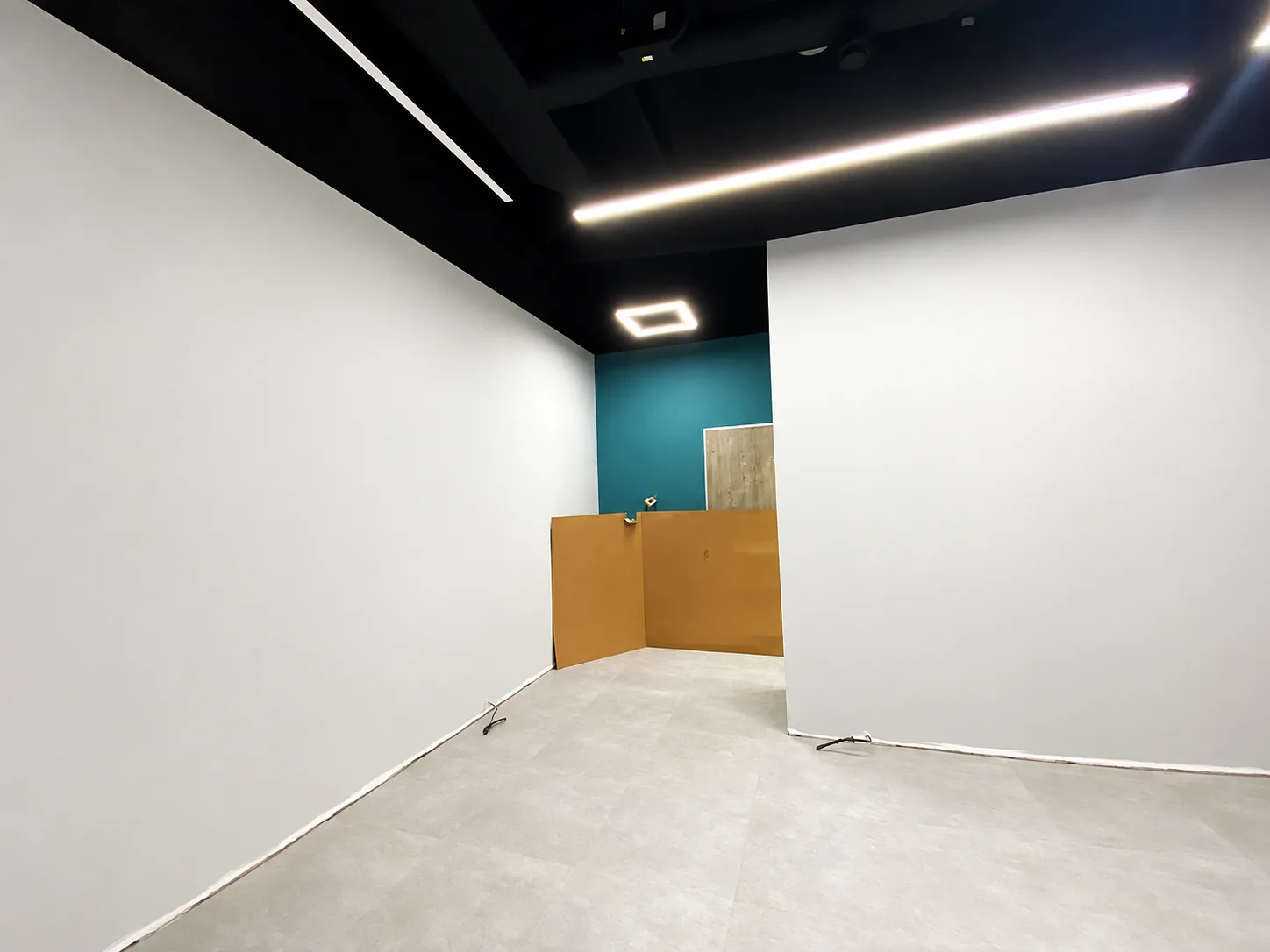

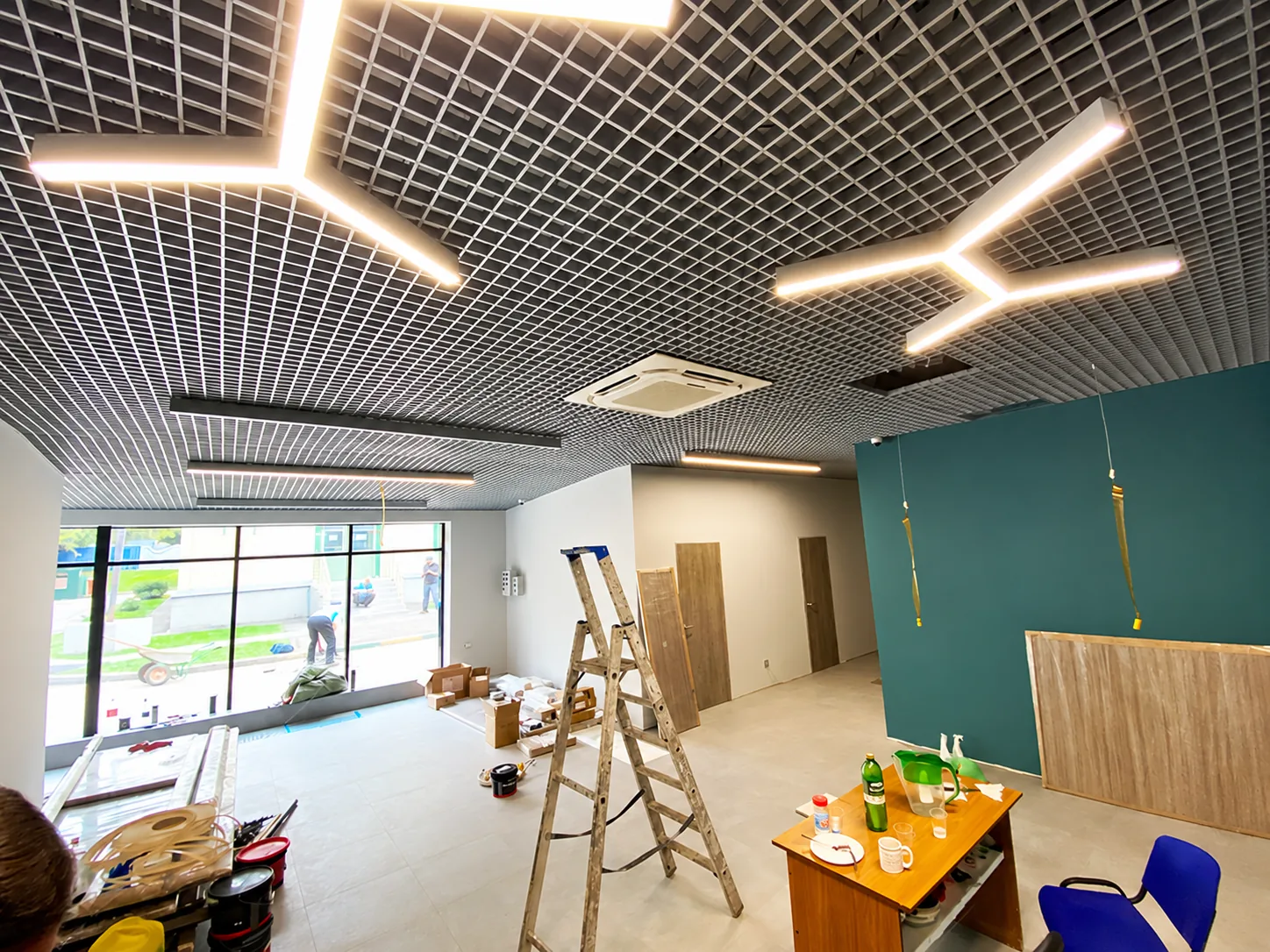

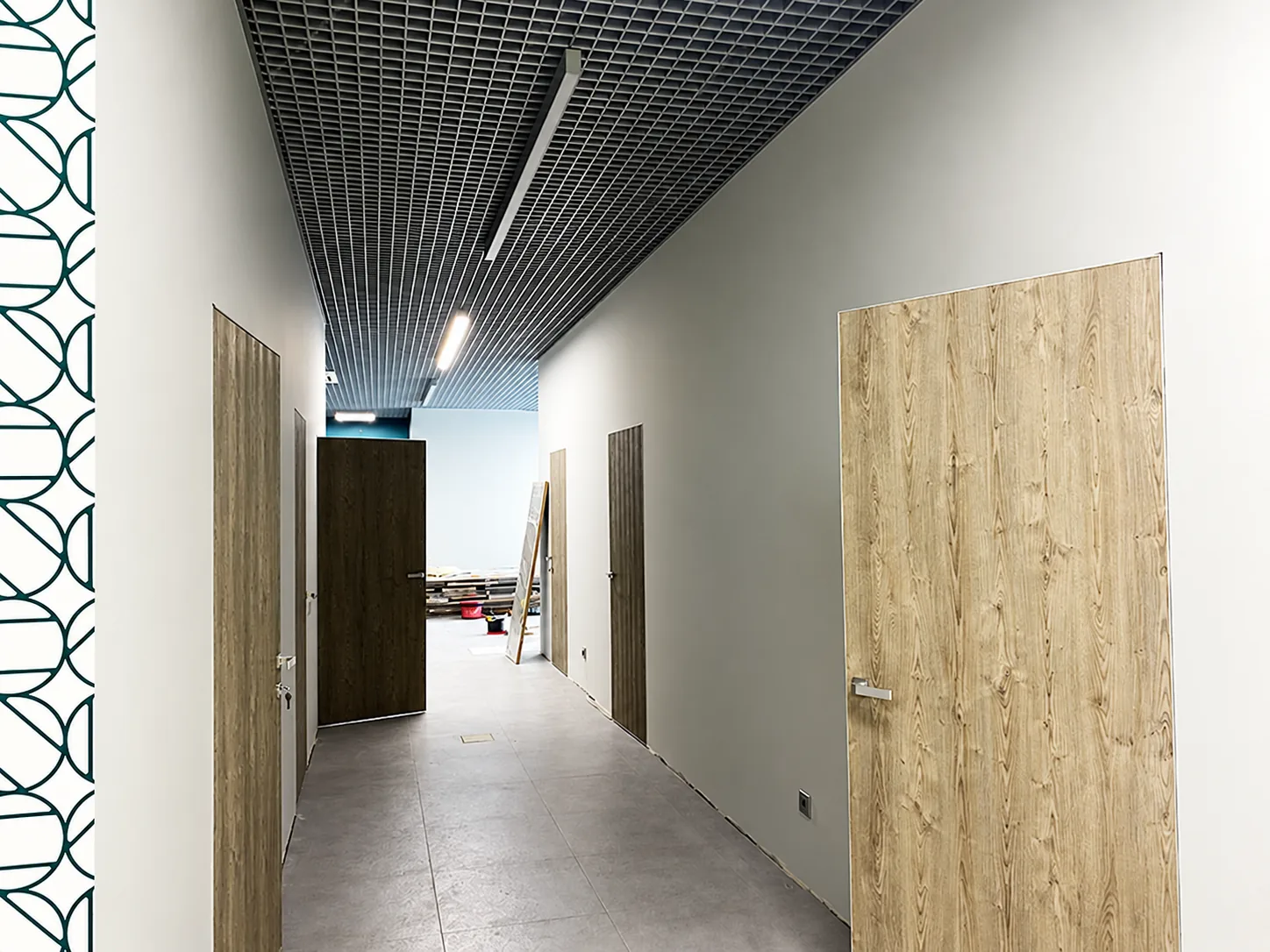

Второй блок с административно-бытовыми помещениями. Блок кортов и блок административно-бытового корпуса – одноэтажные.

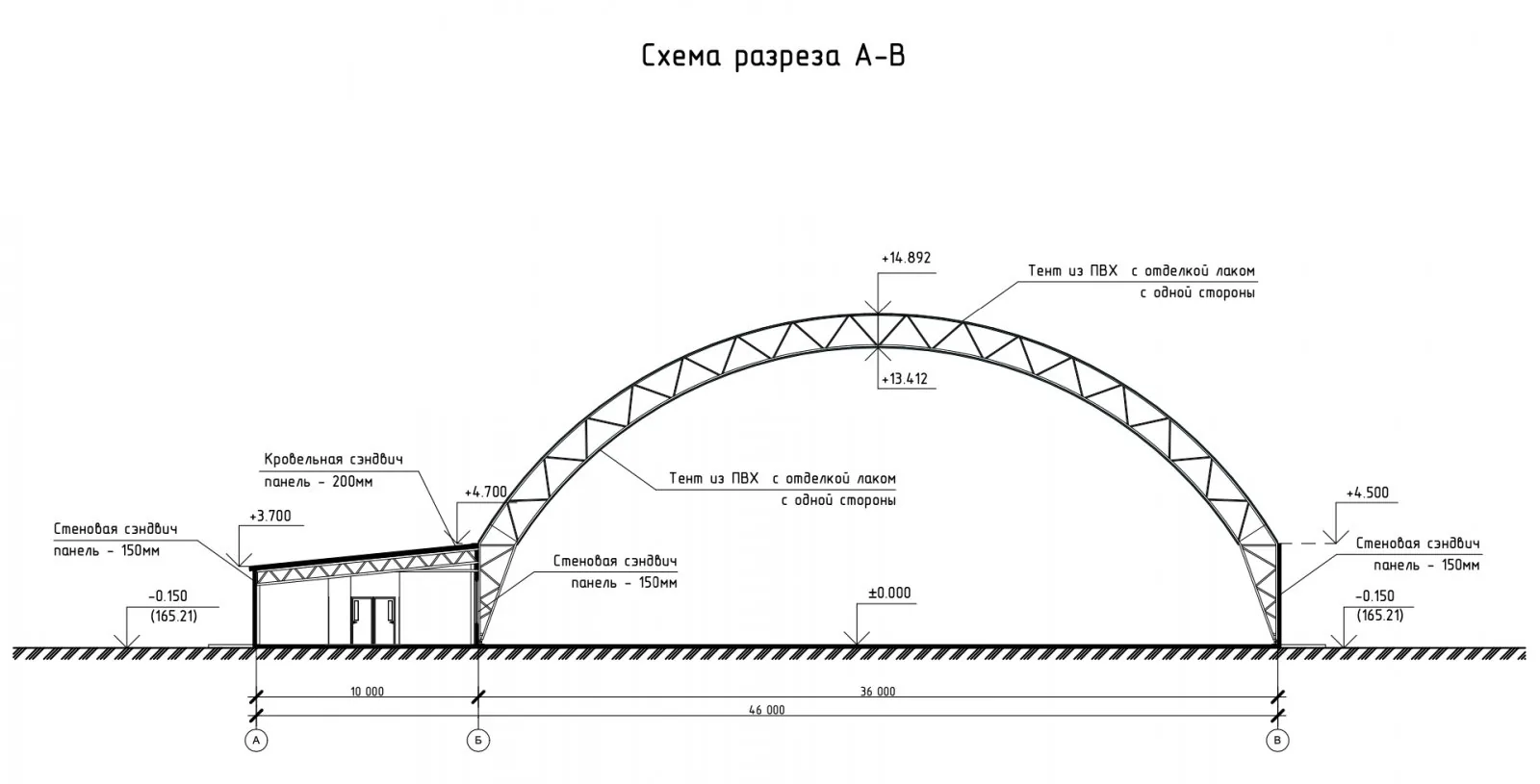

Общая площадь возводимого объекта 3 128 м2, что составляет 70,0% от выделенной площади земельного участка в 4 000 м2. Проектирование блока теннисных кортов выполнено в соответствии с требованием положения №1 к распоряжению Москомспорта от 15.02.2019 г. №25. Проектирование блока административно-бытового корпуса выполнено в соответствии с требованием СП 332.1325800.2017 «Спортивные сооружения. Правила проектирования». Высота основного строения в максимальной точке +14 892 мм, и от +3 700 до 4 700 мм в административно-бытовом корпусе.

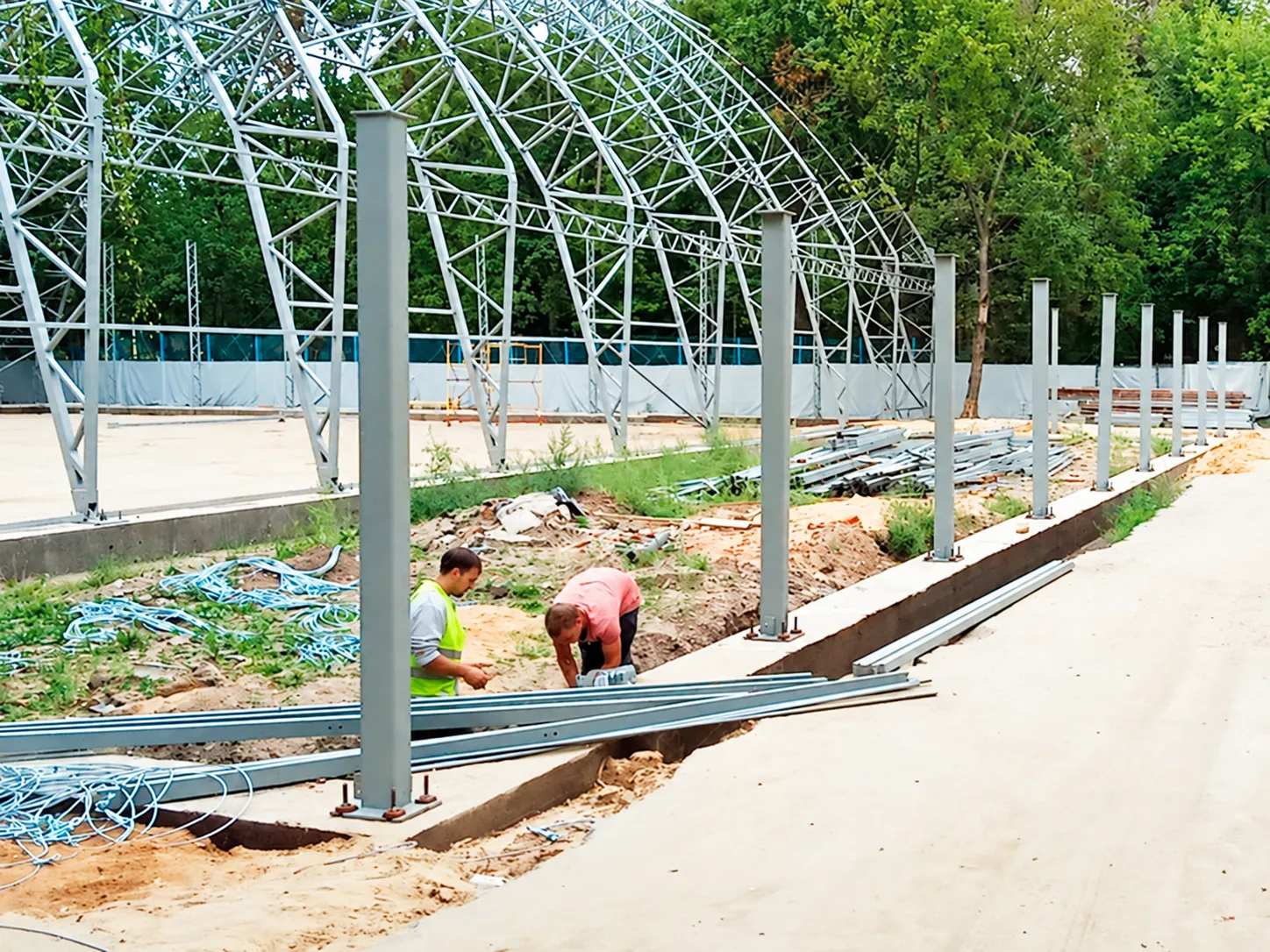

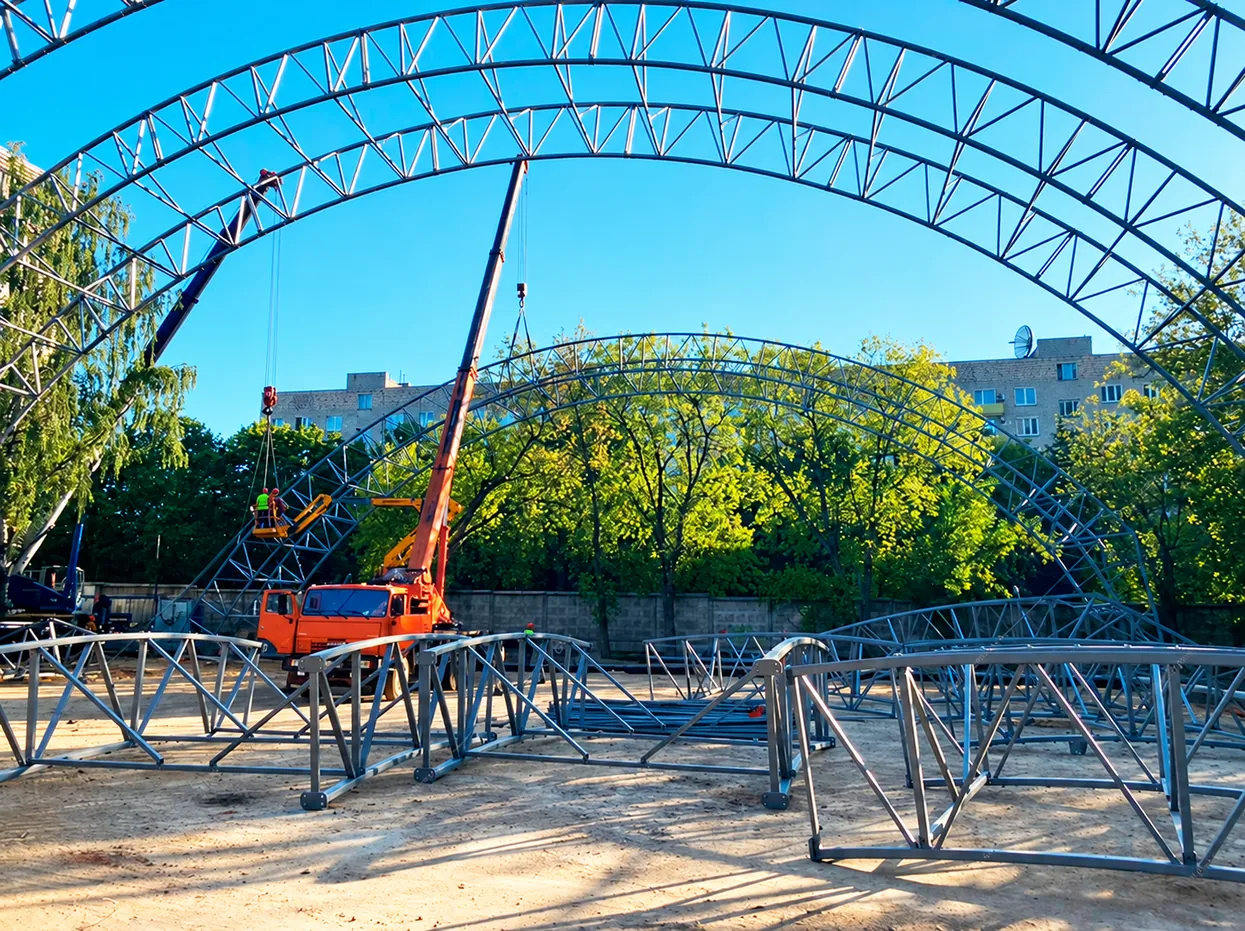

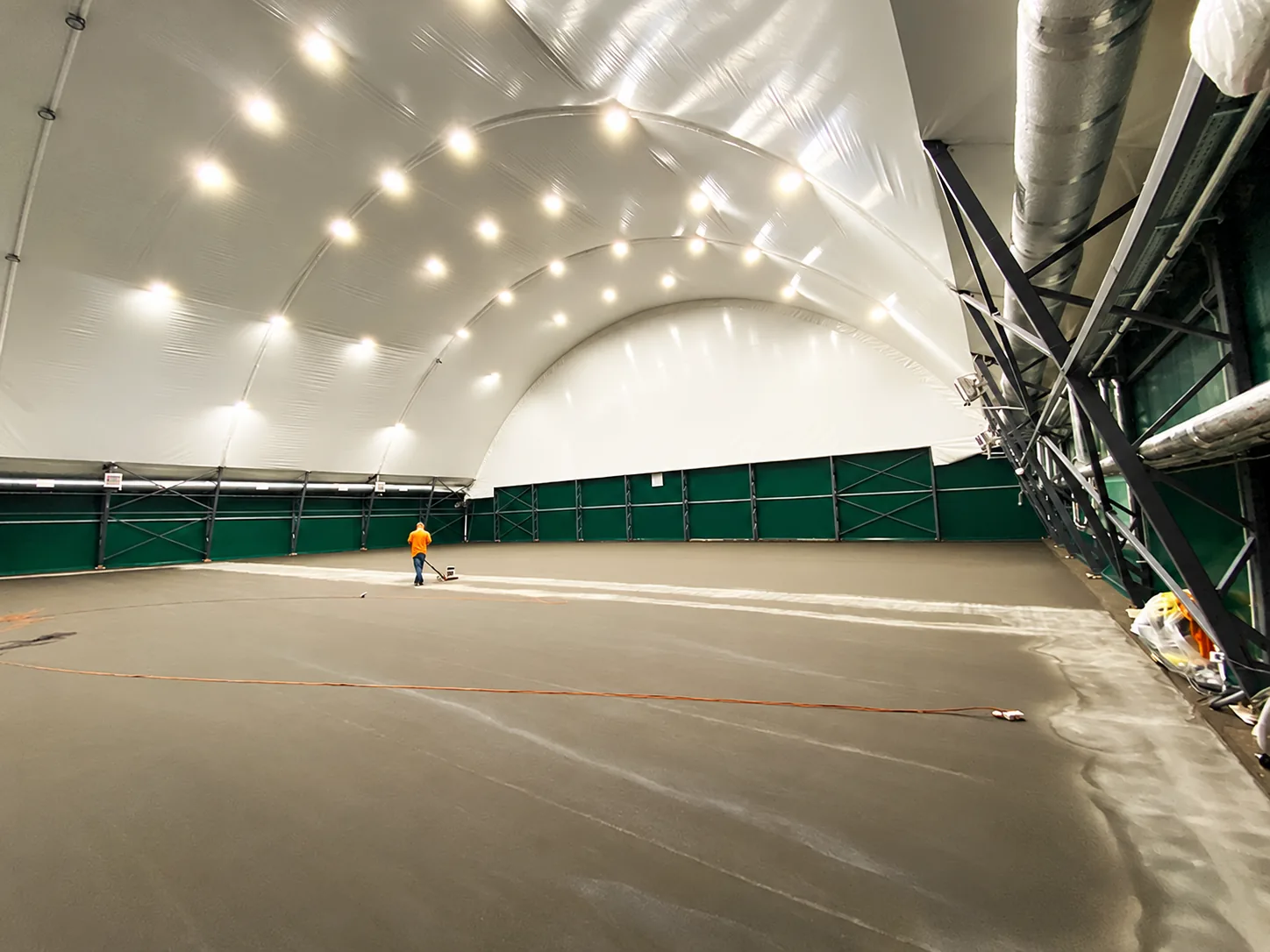

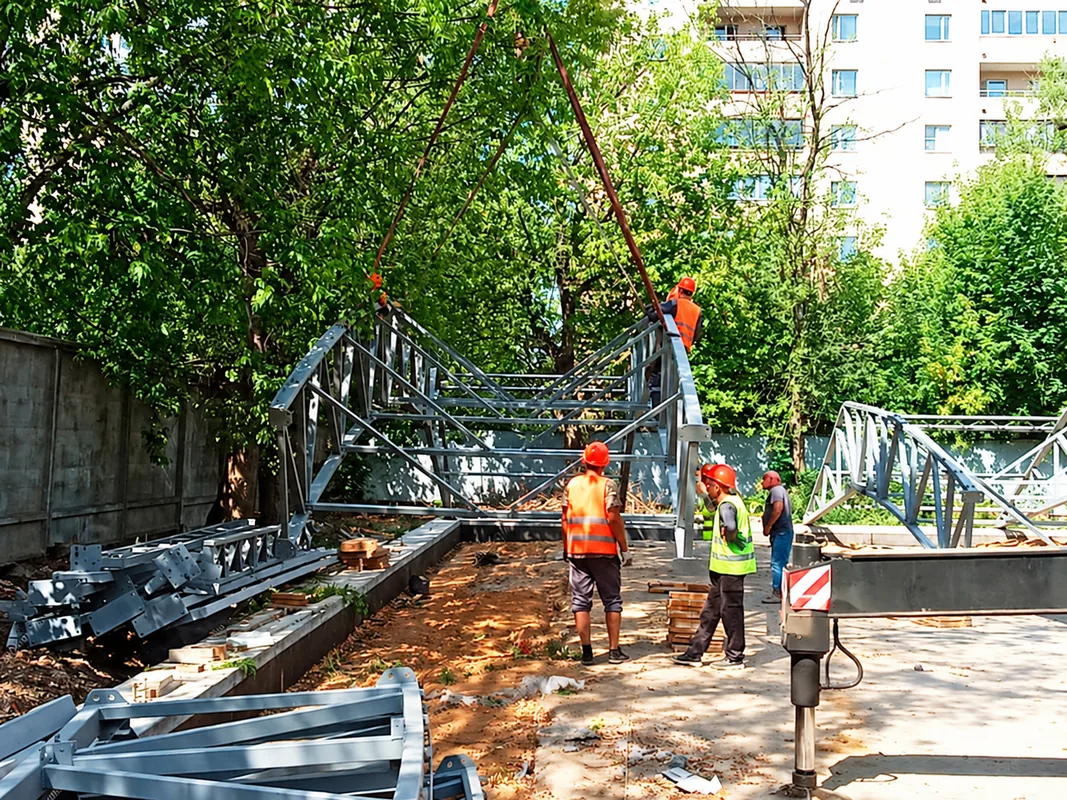

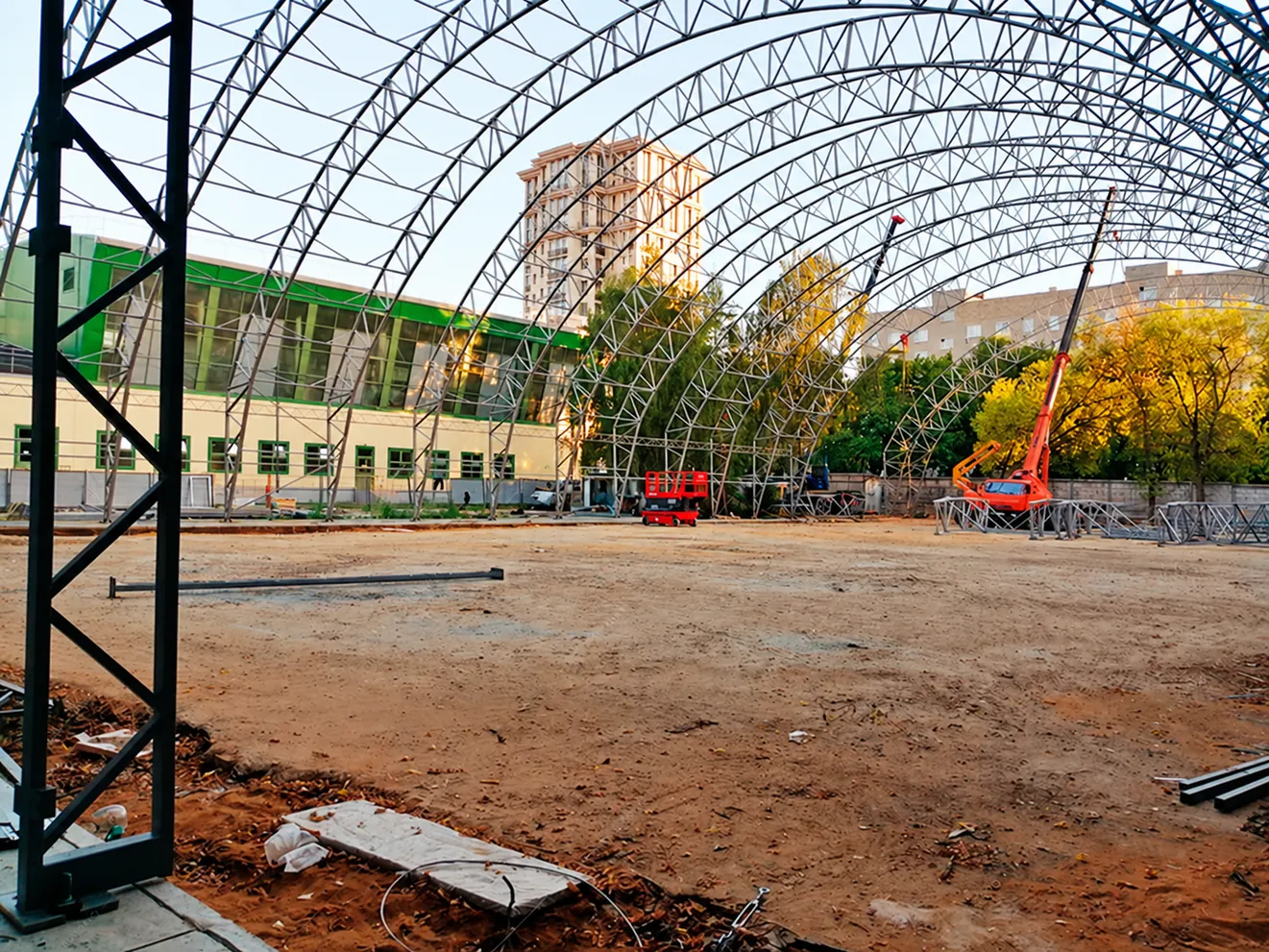

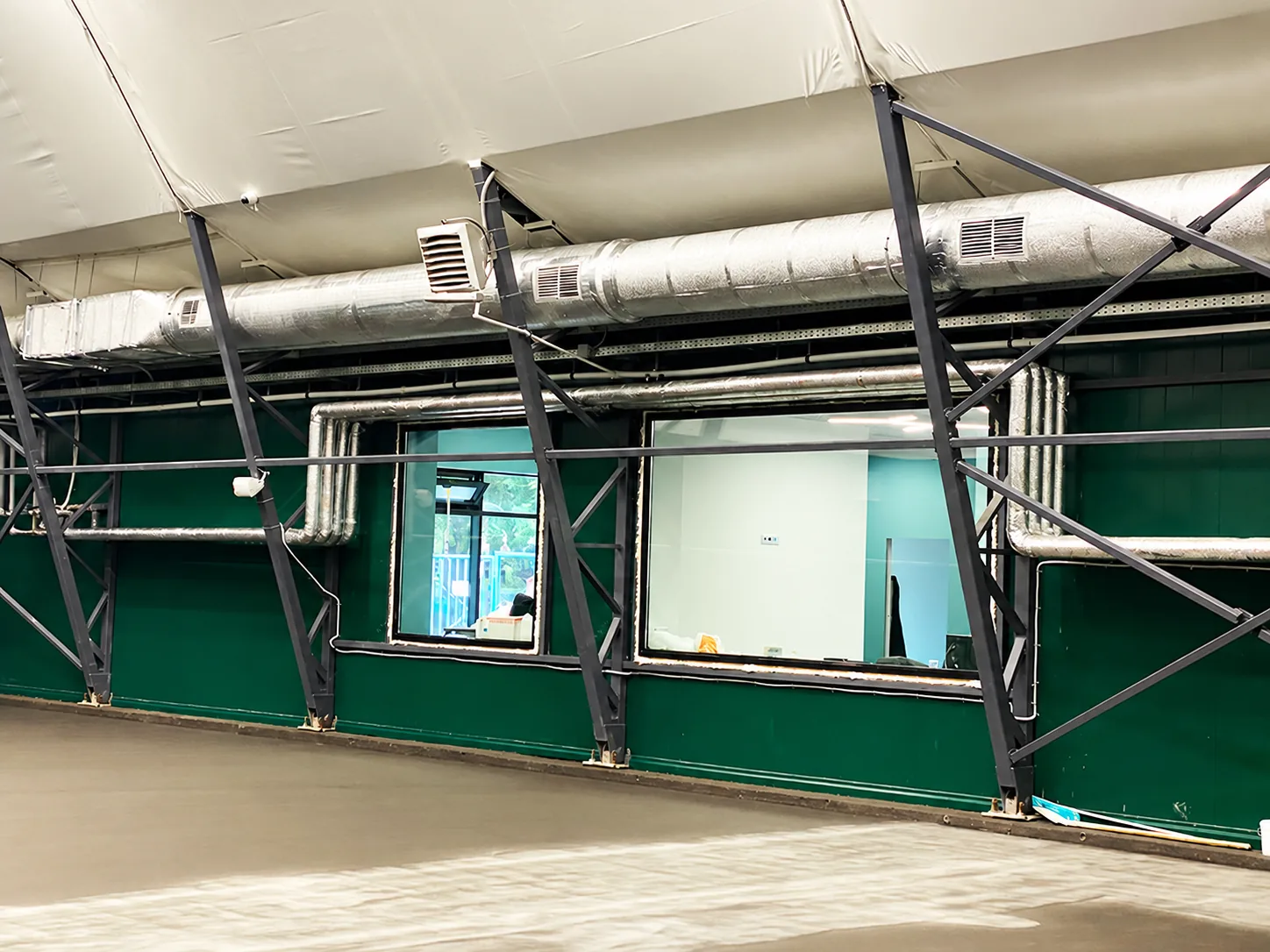

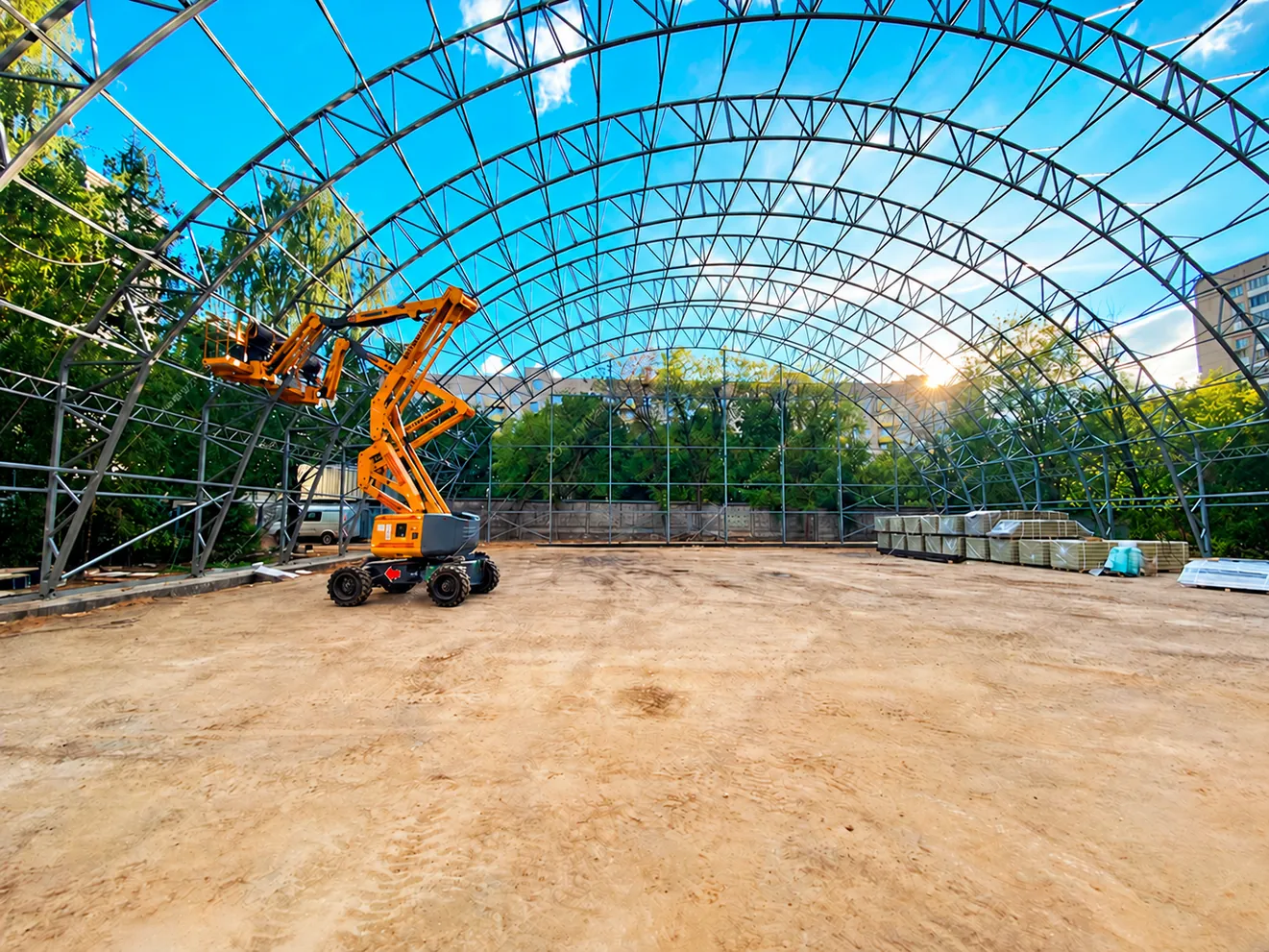

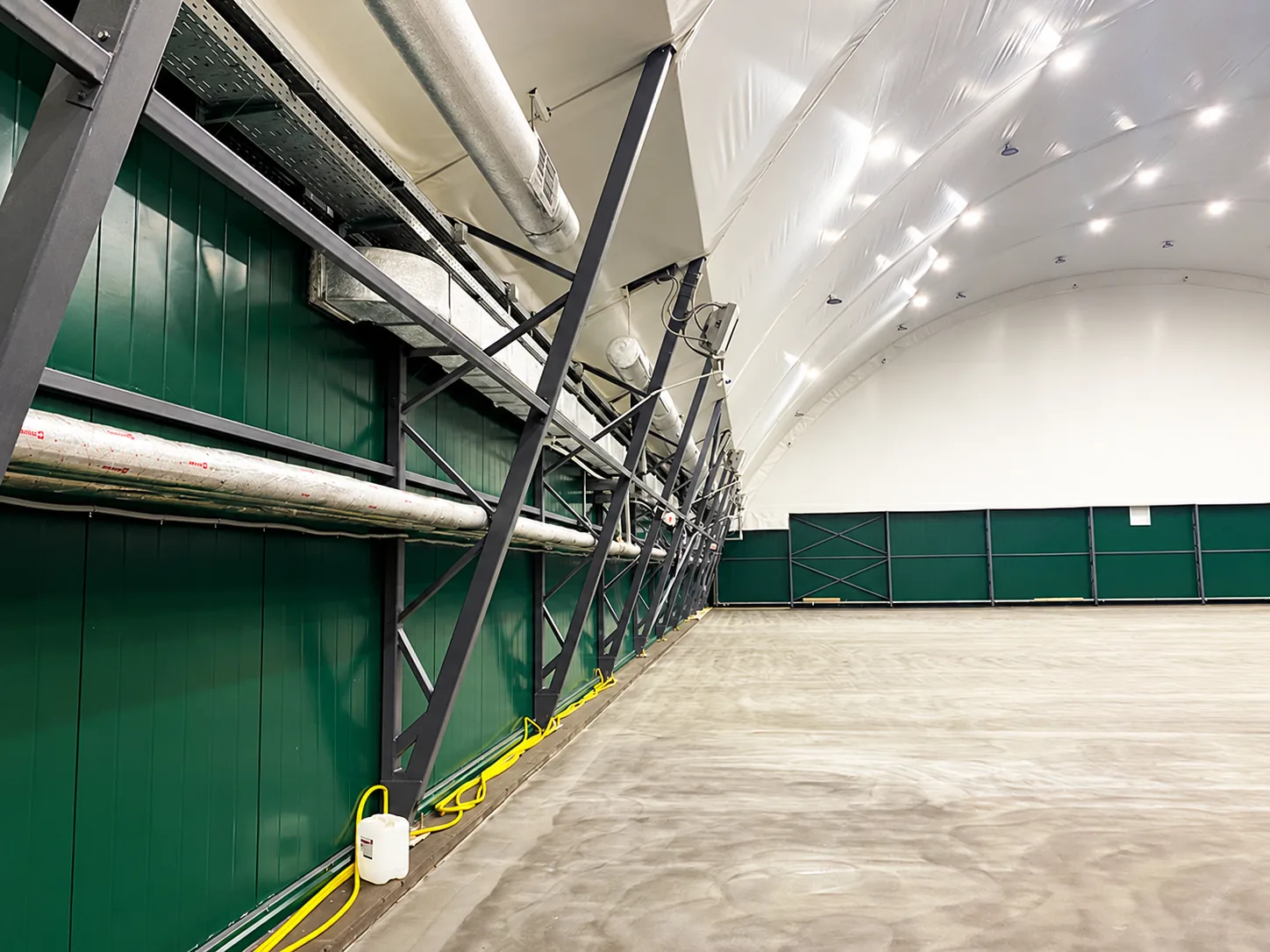

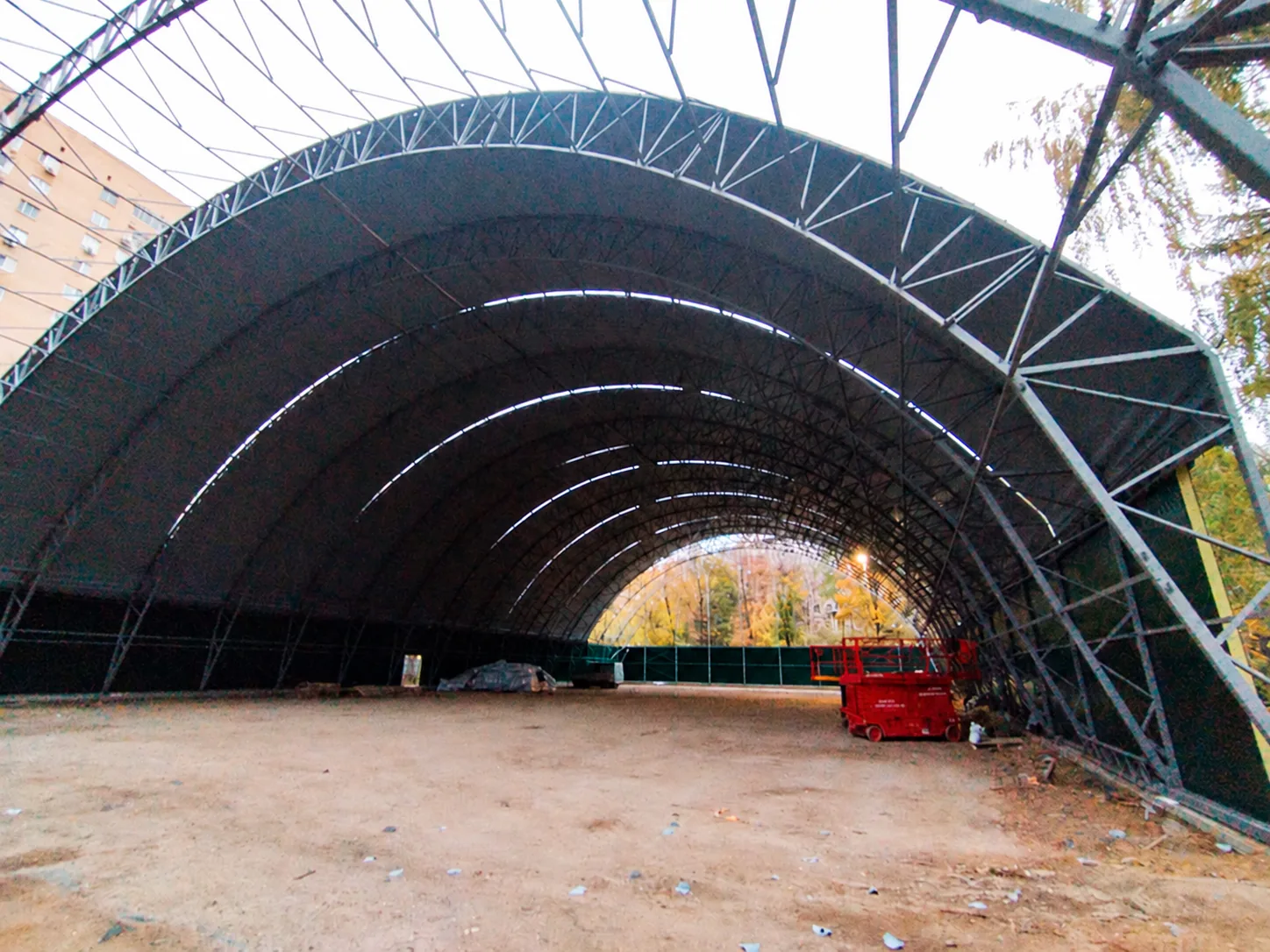

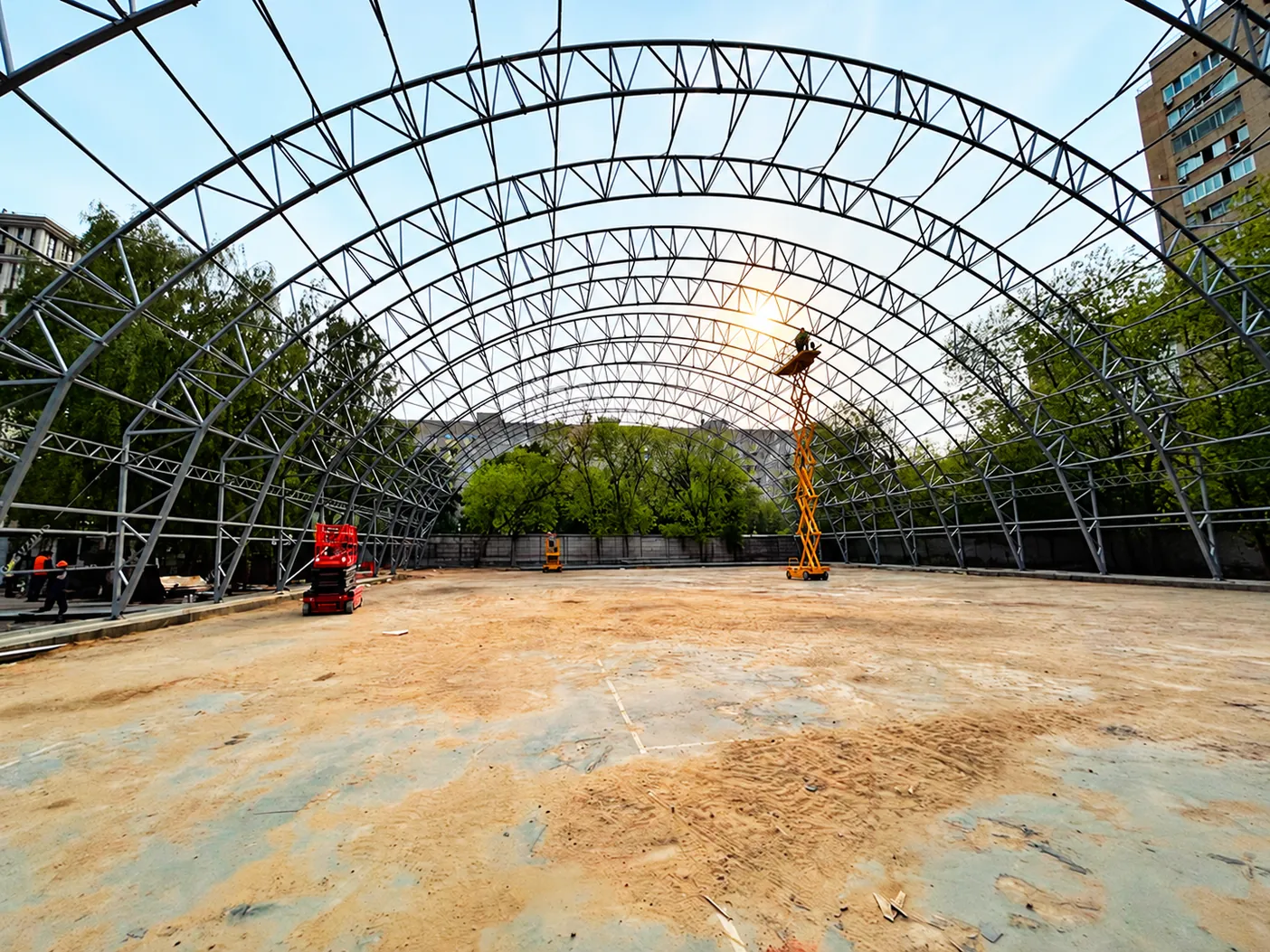

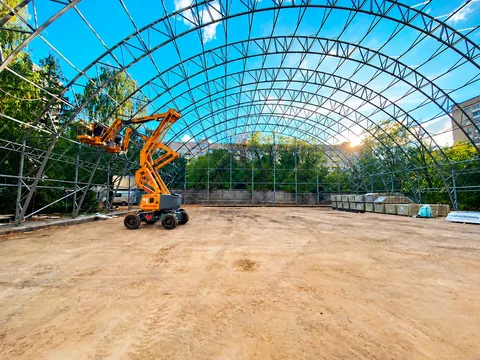

Каркас манежа состоит из ферм из стальных профильных труб различного сечения. Каркас манежа имеет арочную разборную однопролетную конструкцию, изготовленную согласно конструкторской документации и СНиП II-23-81 «Стальные конструкции».
Остекление зала манежа – однокамерные стеклопакеты ПВХ.
Ограждающие конструкции.

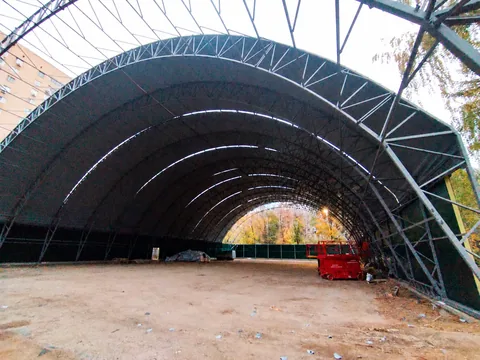

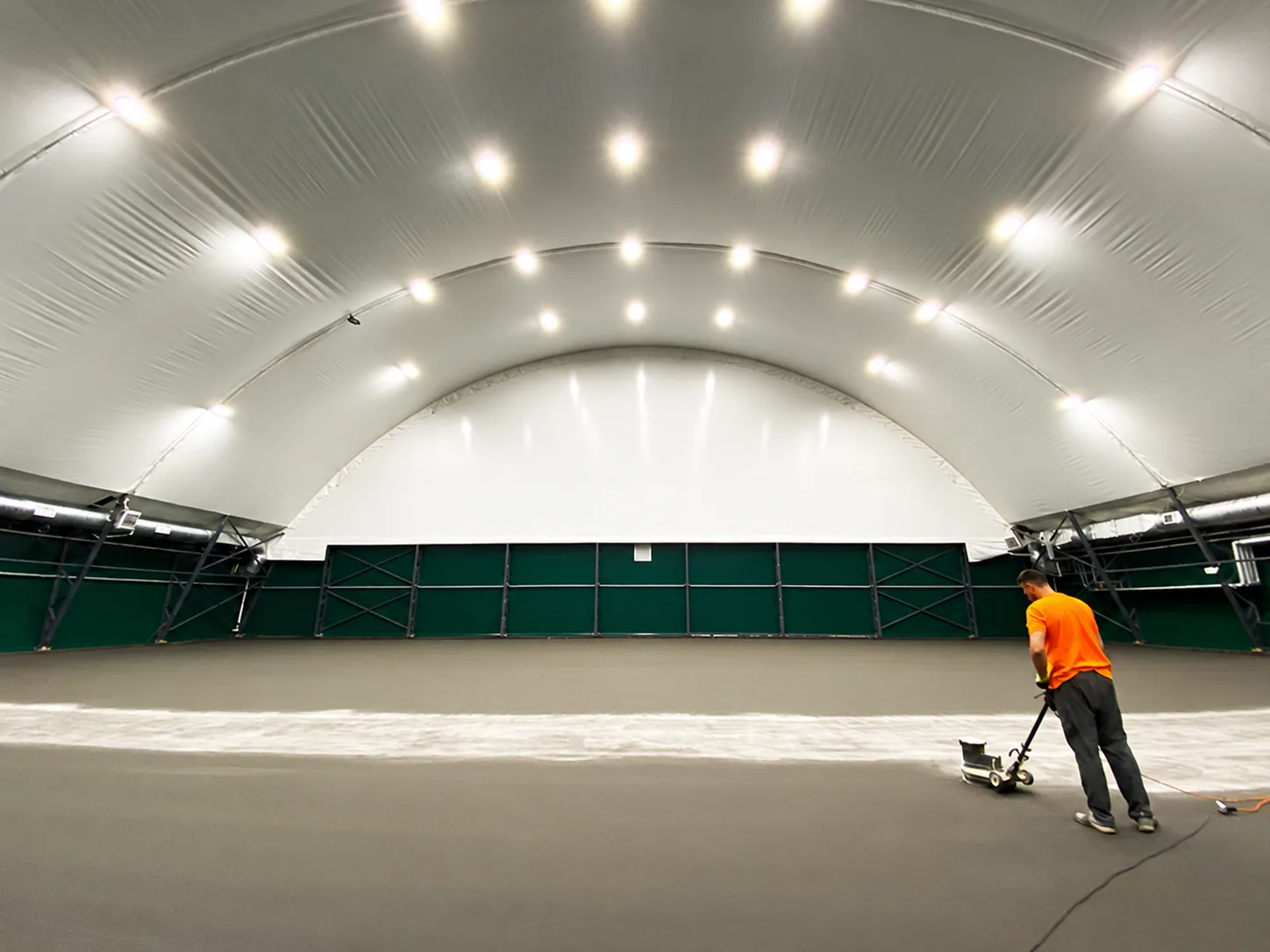

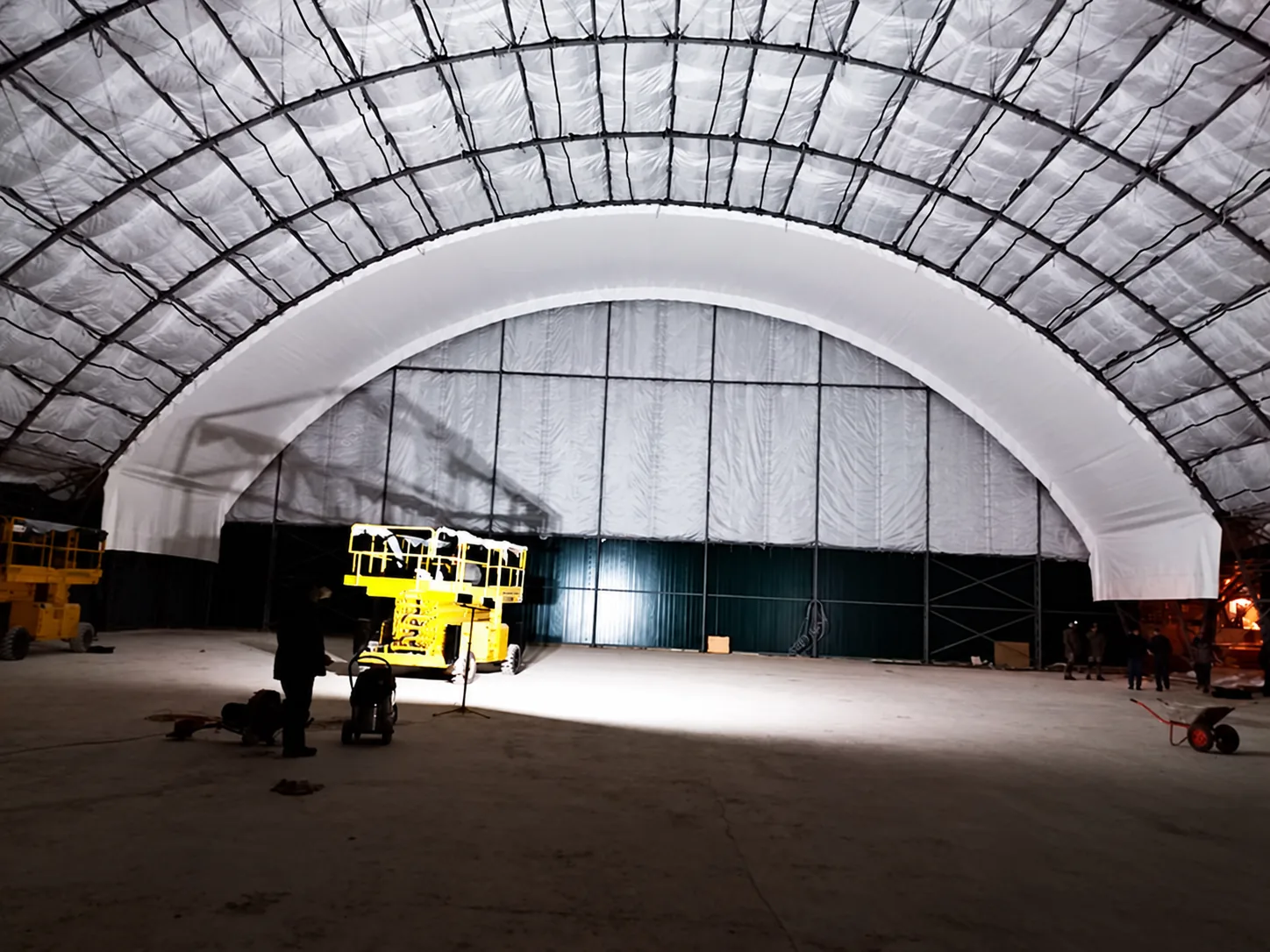

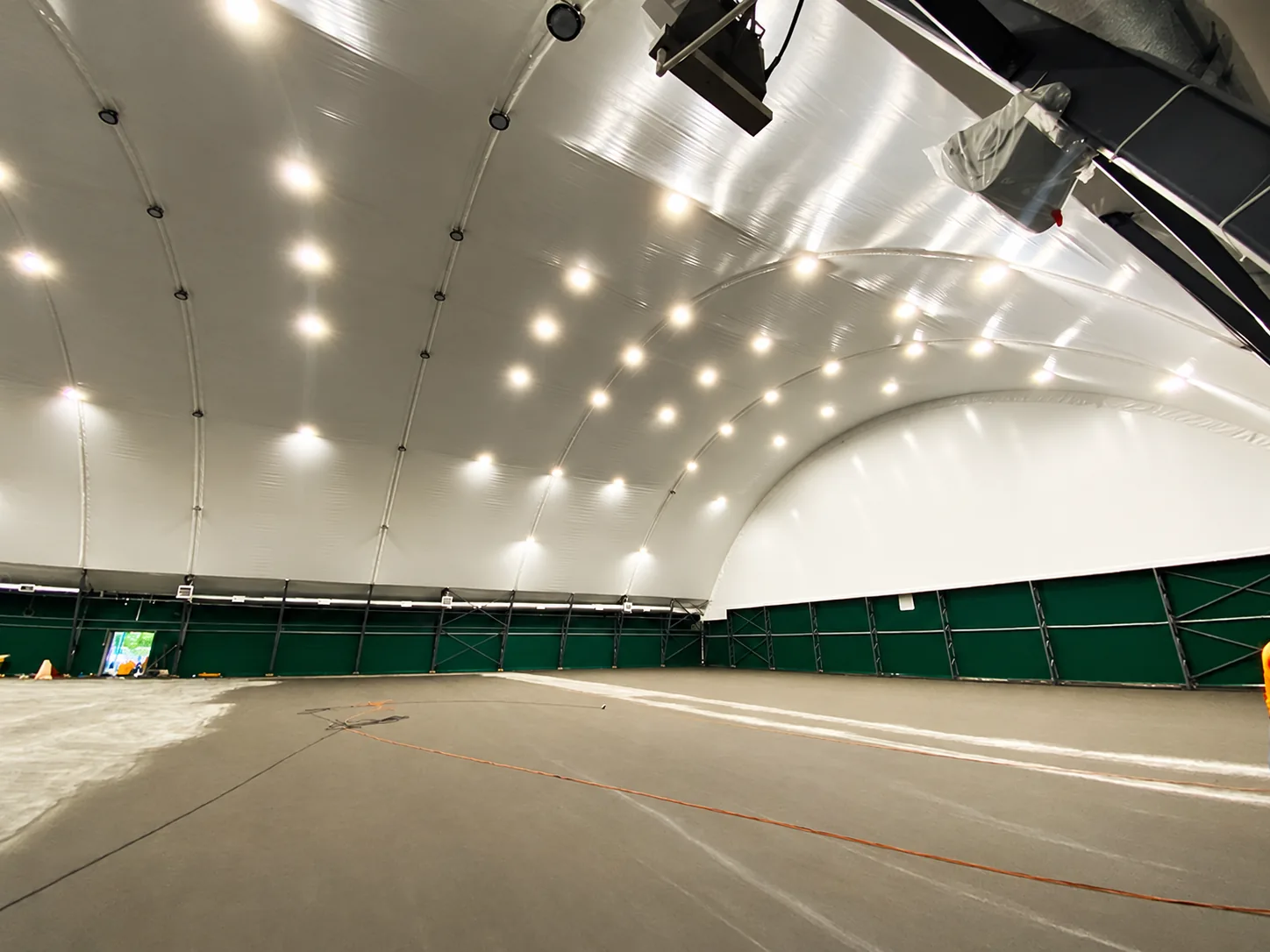

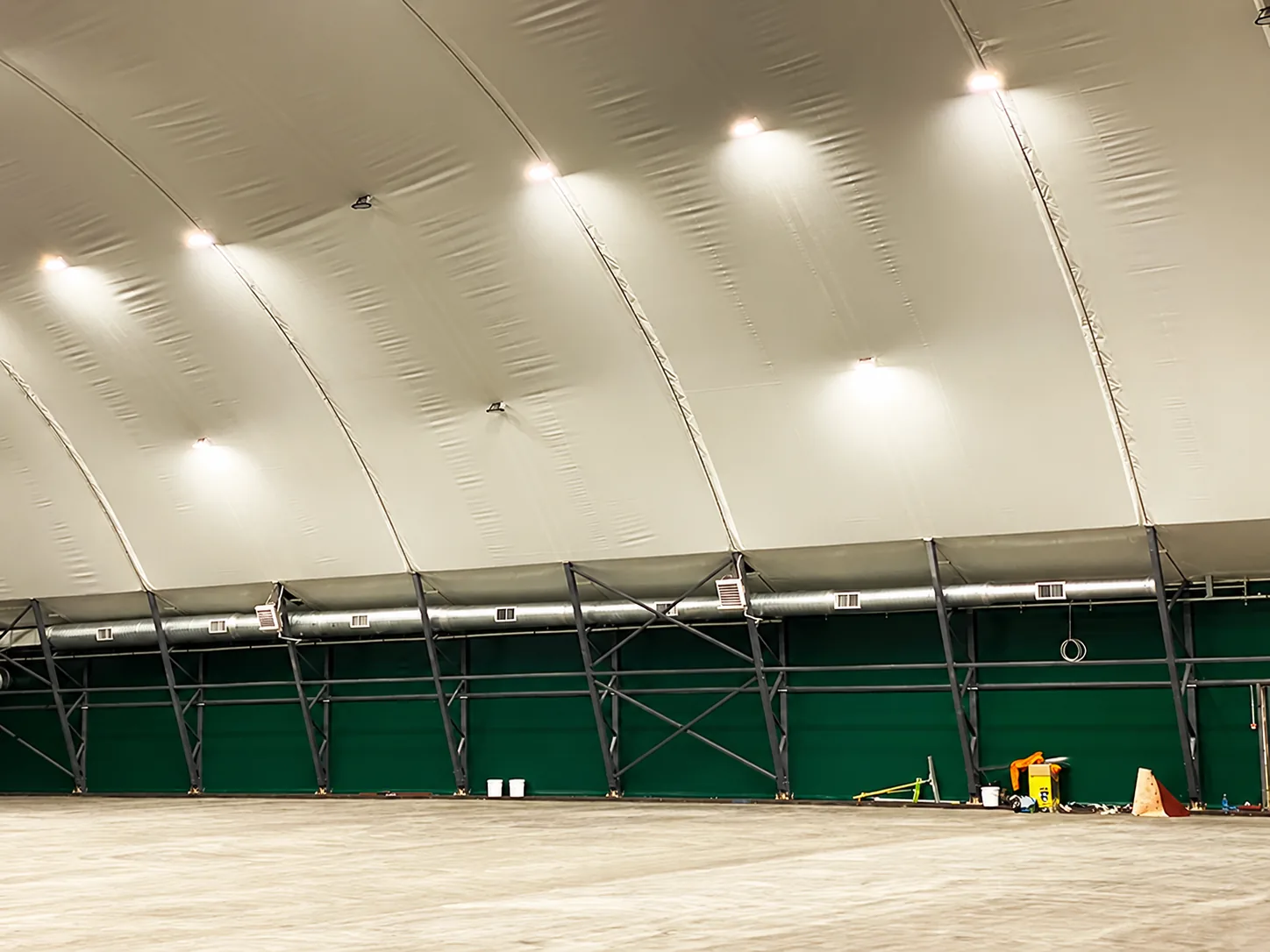

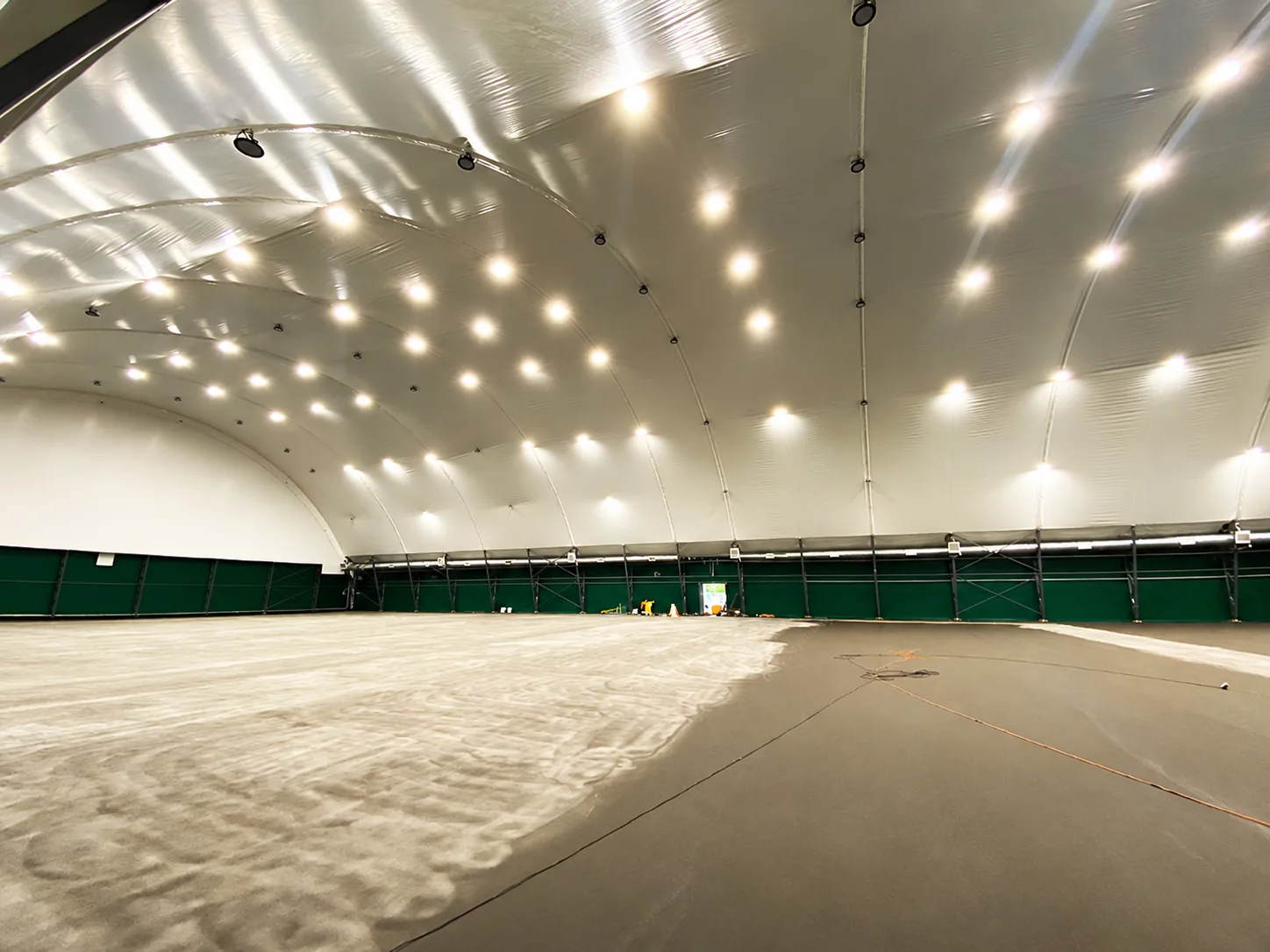

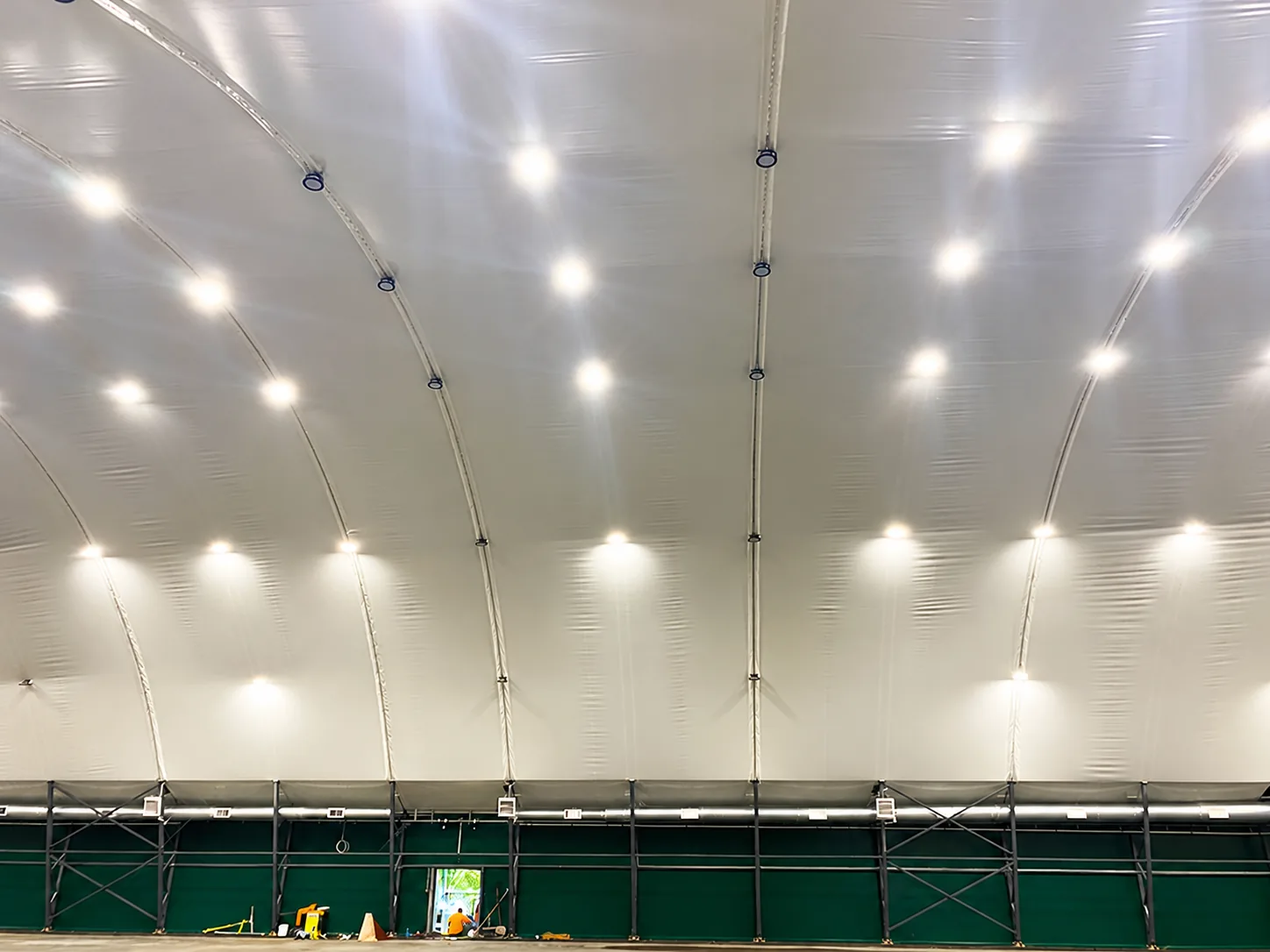

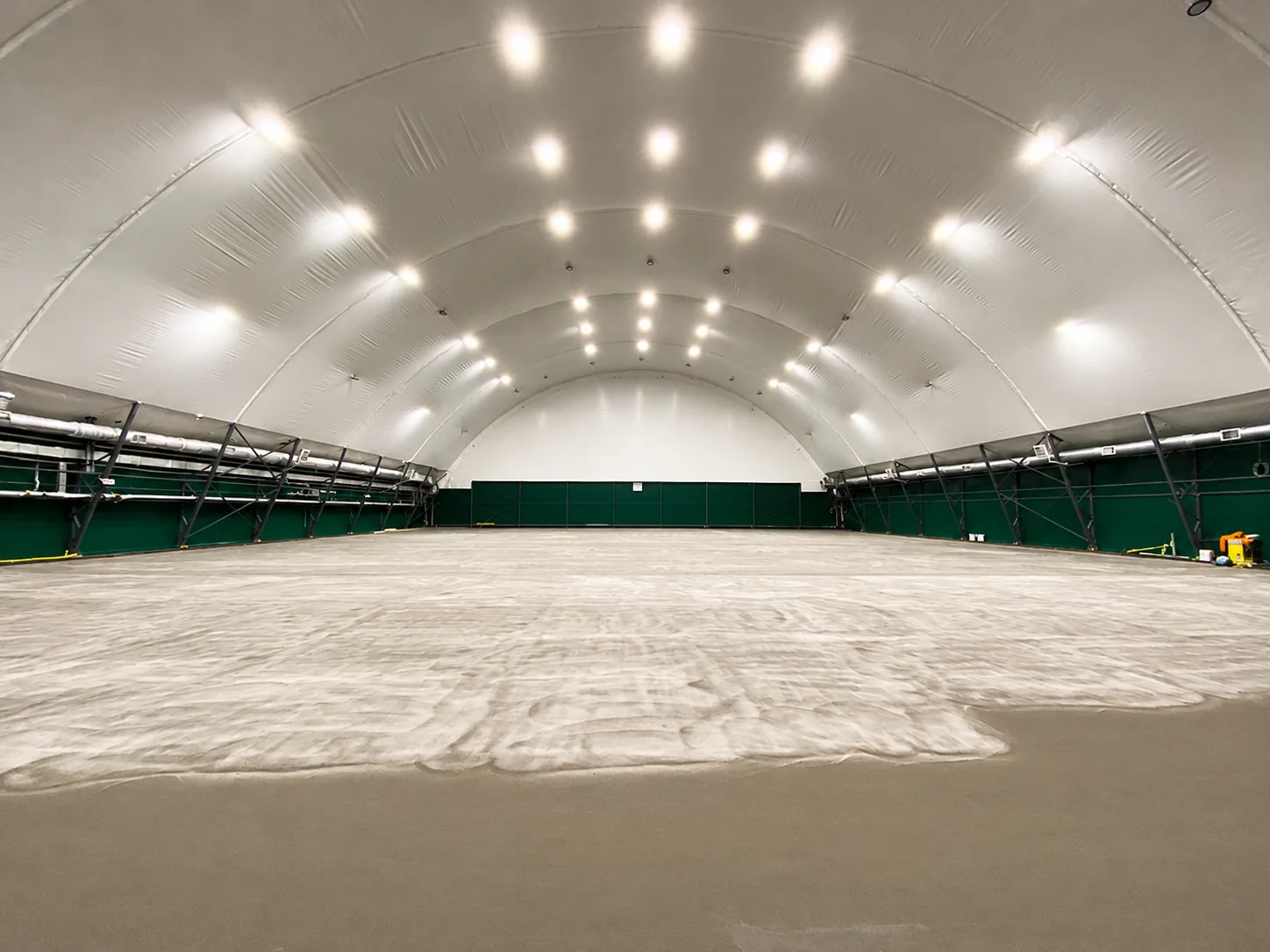

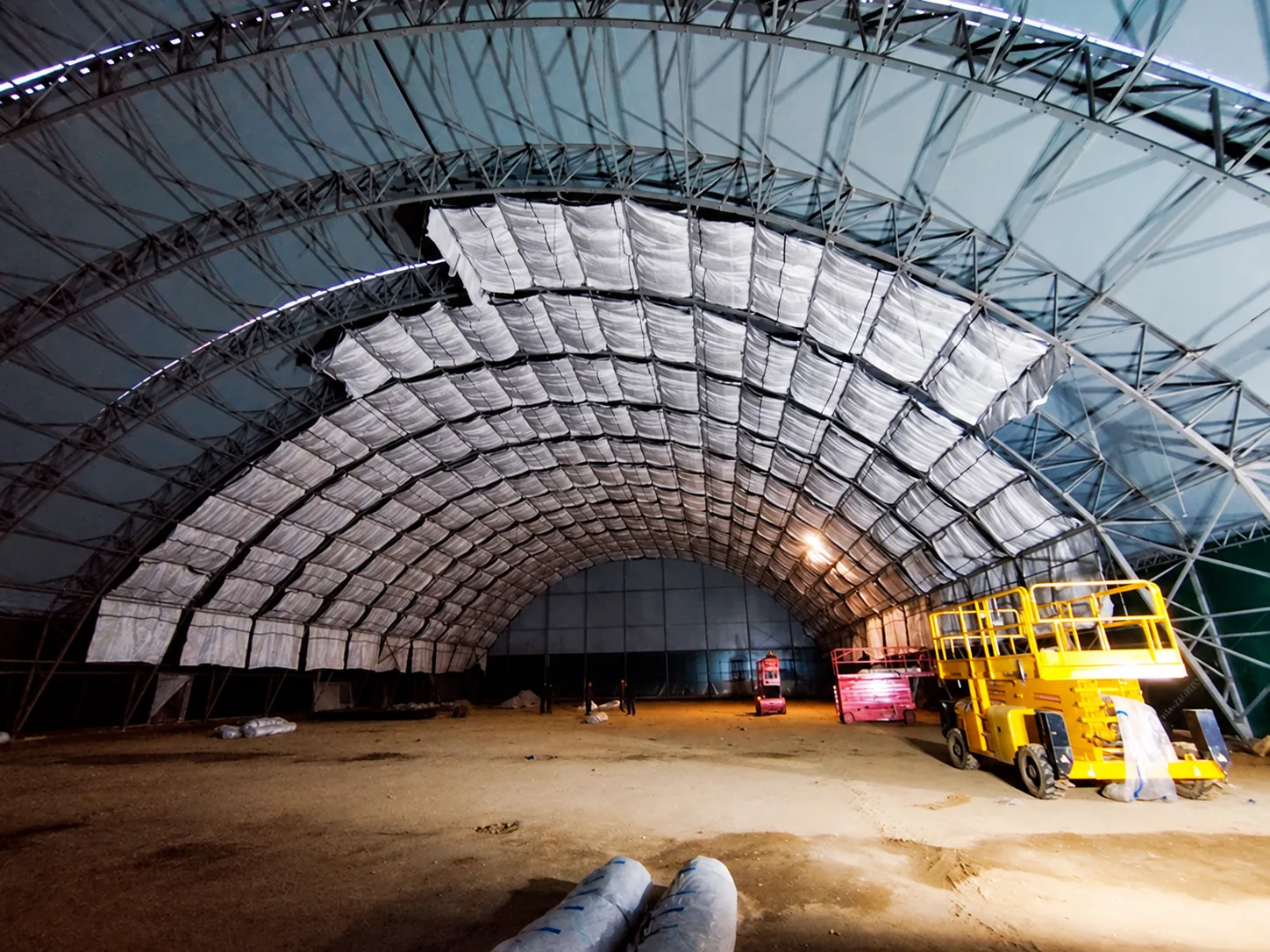

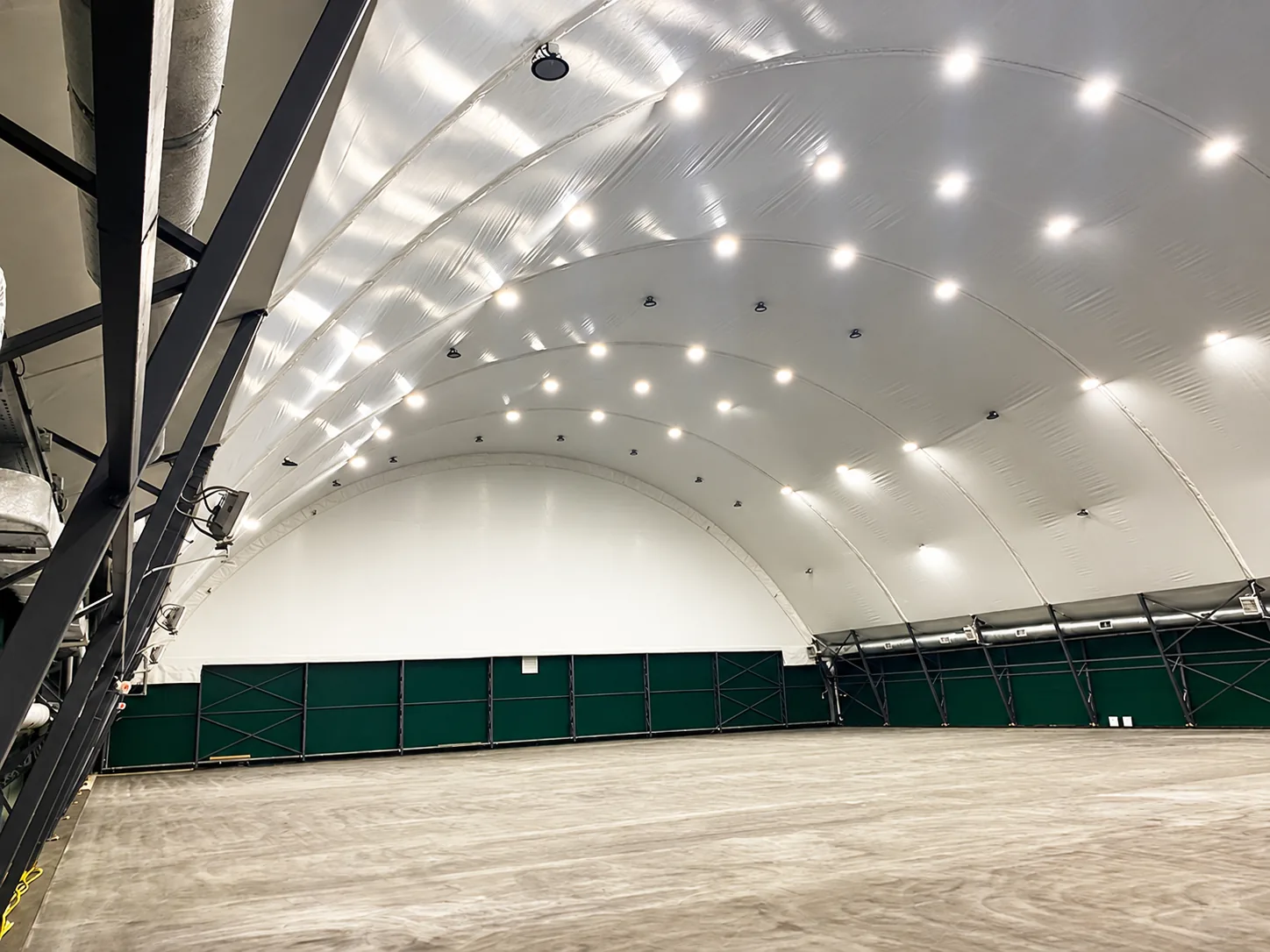

Кровля манежа выполнена из ПВХ материала, плотность материала 900г/м, с глянцевой поверхностью, специальное двустороннее лаковое покрытие. Прочность на разрывы: 3000/2800 (N/50mm), прочность на растяжение 300/300 (N), Адгезия 100 (N/5cm).

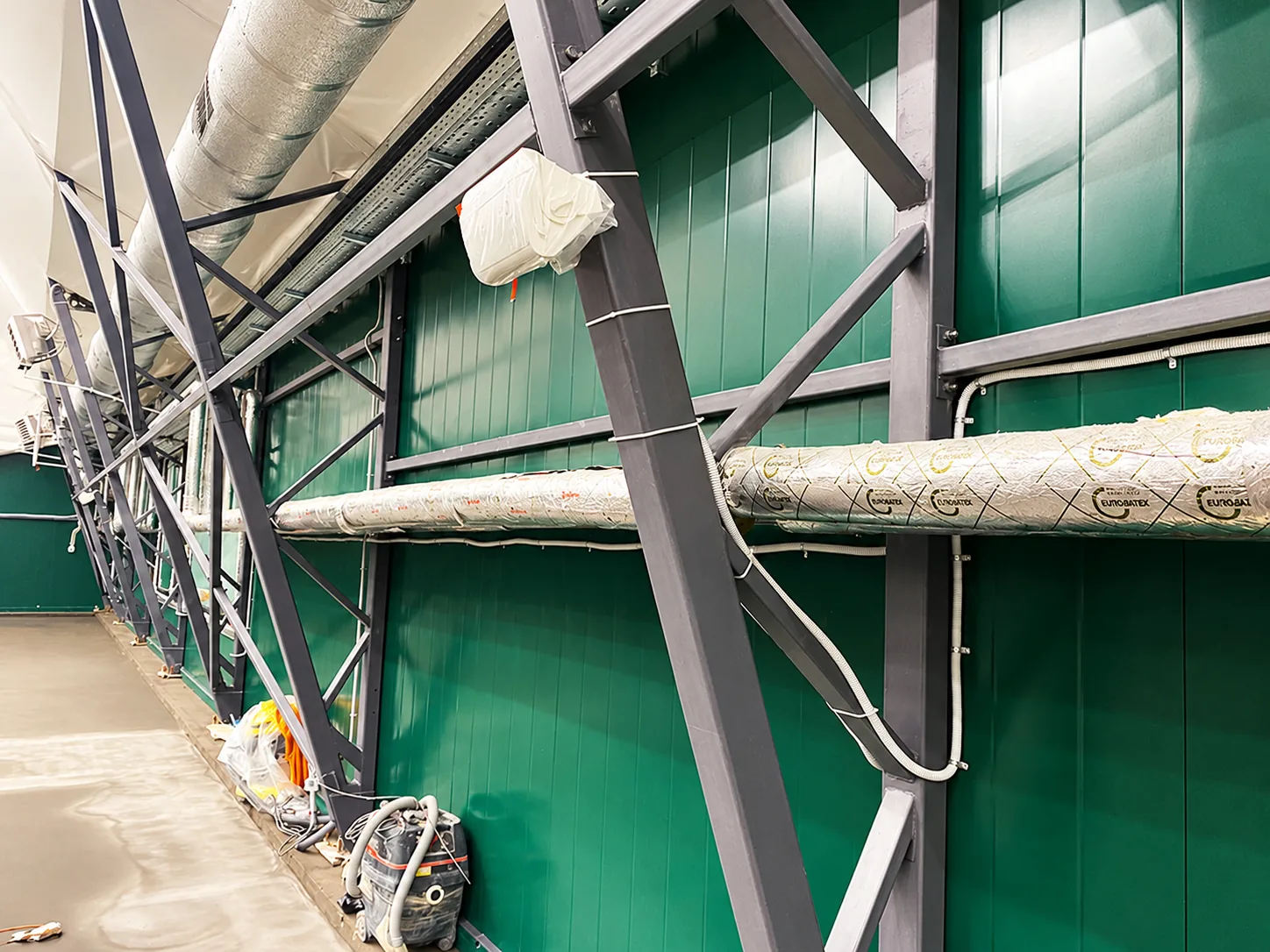

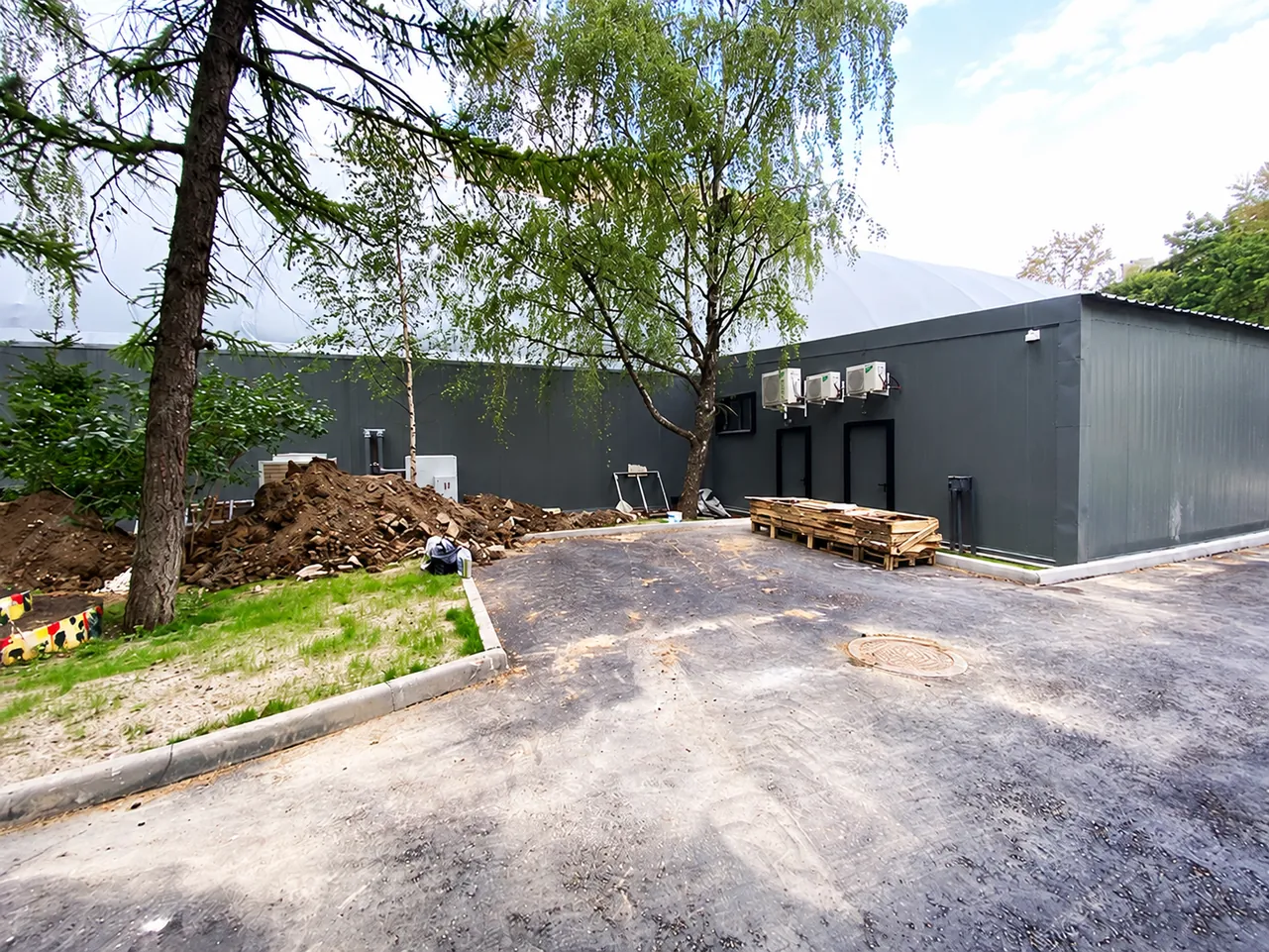

Стены манежа: трехслойная стеновая сэндвич-панель (ТССП) 150 мм, наполнение–базальт, раскладка панелей - вертикальная, панели с заводским покрытием.

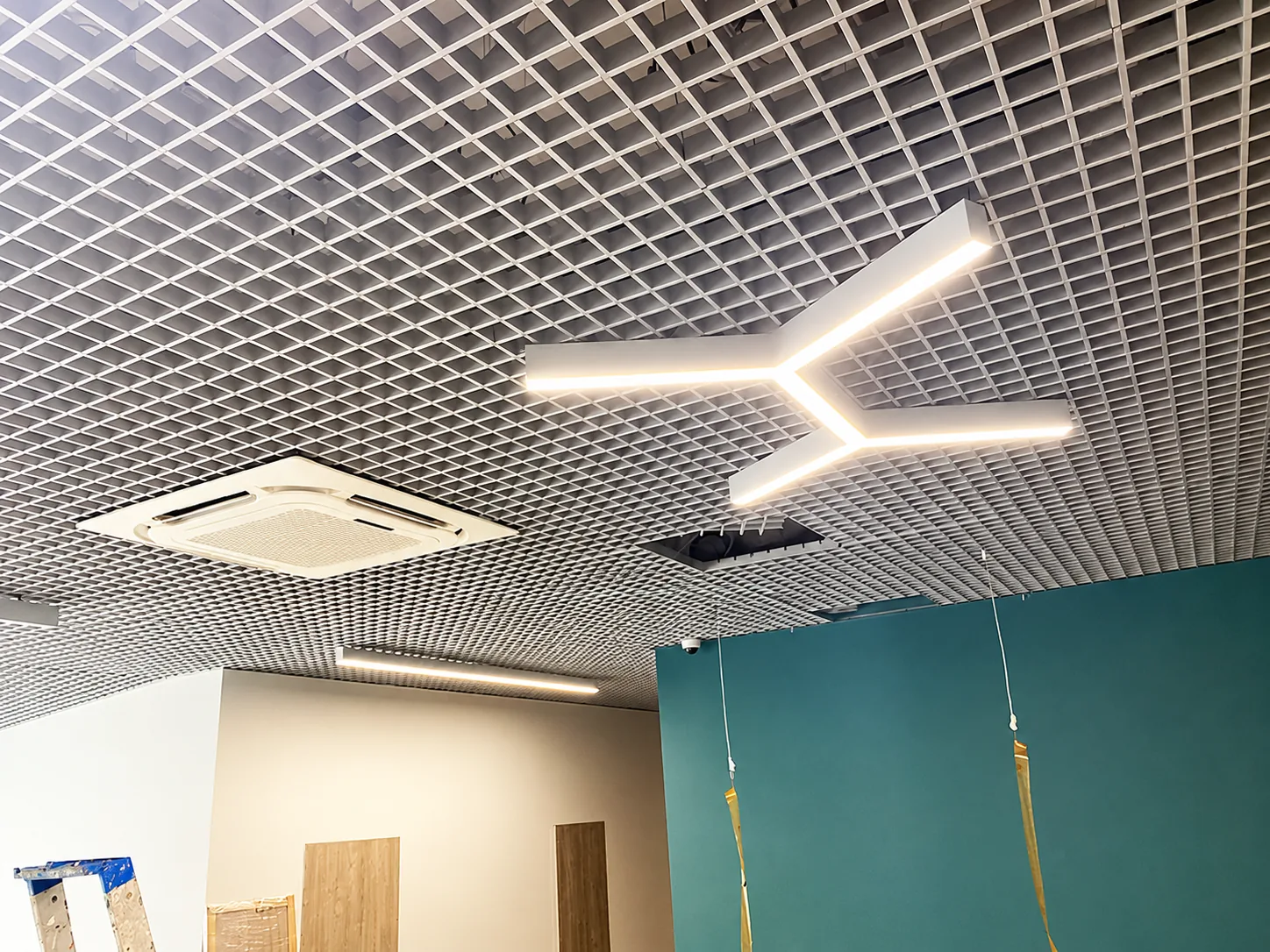

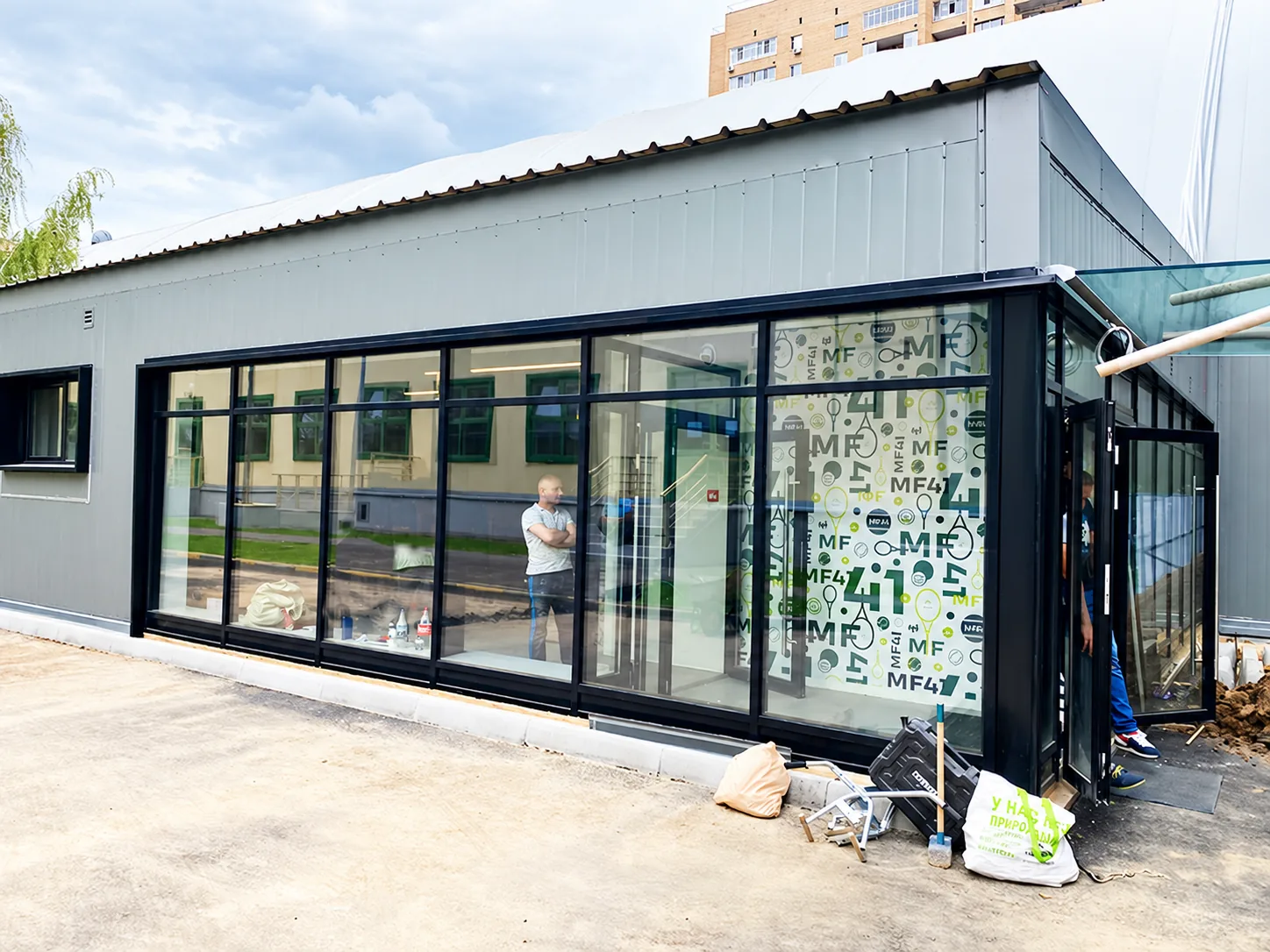

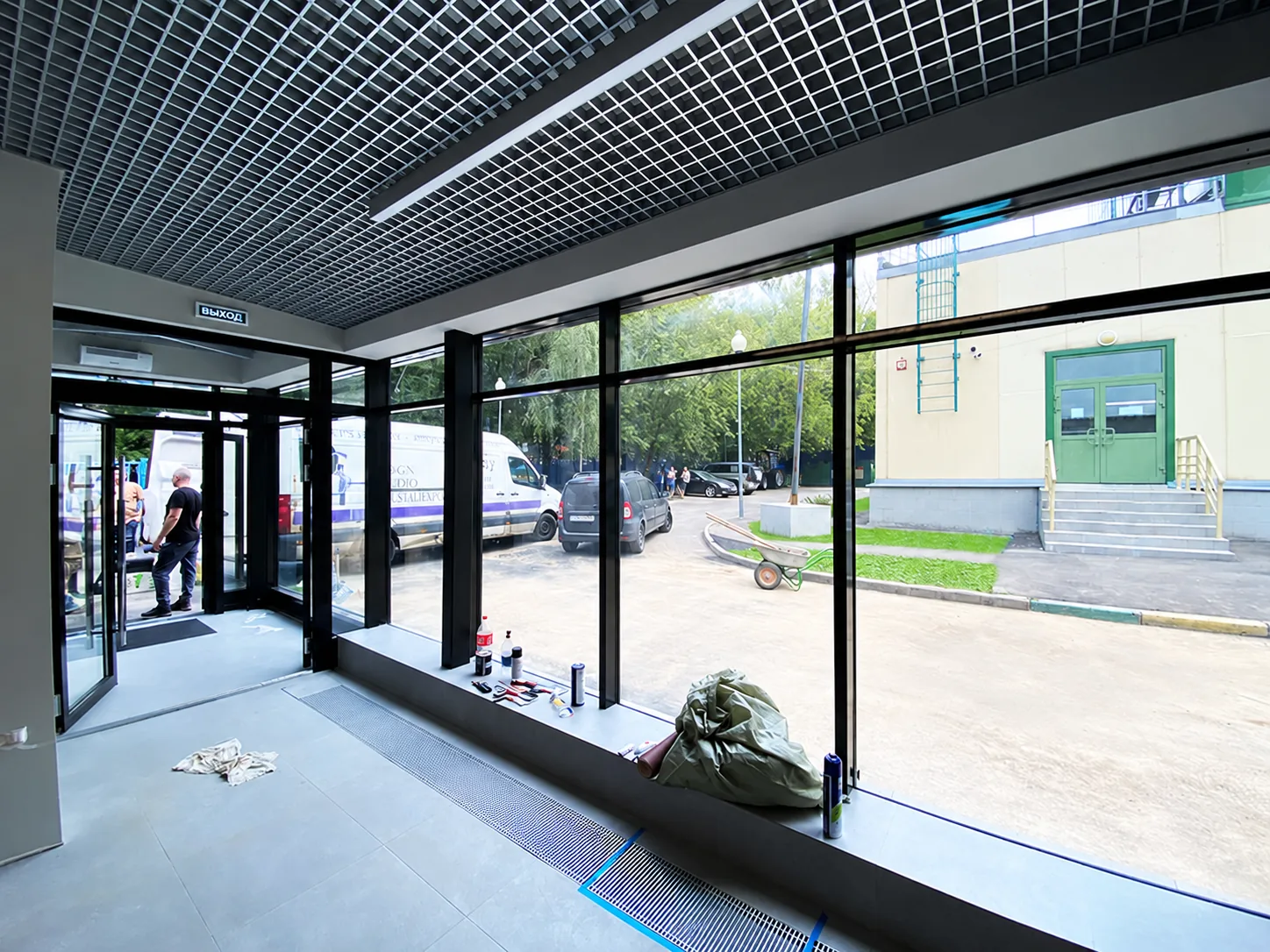

Каркас АБК выполнена из трехслойных кровельных сэндвич-панелей (ТКСП) 299 мм, наполнение – базальт. Вдоль края ската предусмотрен организованный водосток. Для облицовки фасада АБК используются композитные материалы. Фасадное остекление АБК возведено из многослойного стекла повышенной прочности (триплекс).
Сооружение спроектировано так, что при необходимочти его можно разобрать и перенести в другое место.
Кровля односкатная с уклоном 5,7о
Наружная отделка сооружения выполнена современными отделочными материалами. Акценты и декоративная обвязка выполнены с применением композитных материалов.
Расположение объекта
Регион строительства: Москва
Адрес объекта: г. Москва, ул. Мосфильмовская, вл. 41, корп. 2
Координаты объекта: 55.710083, 37.510251
