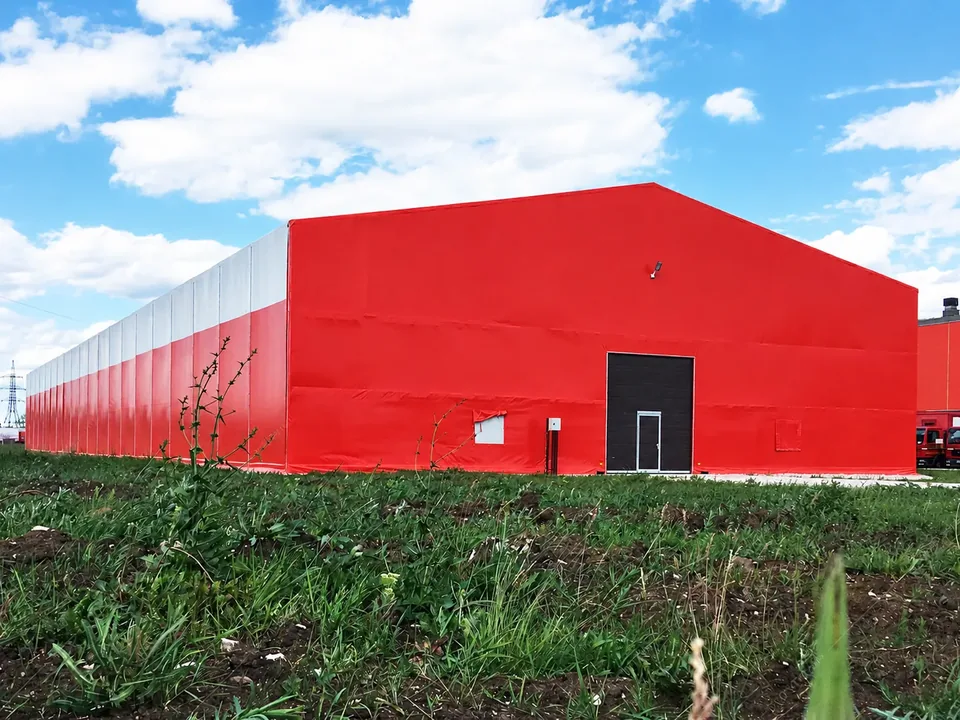

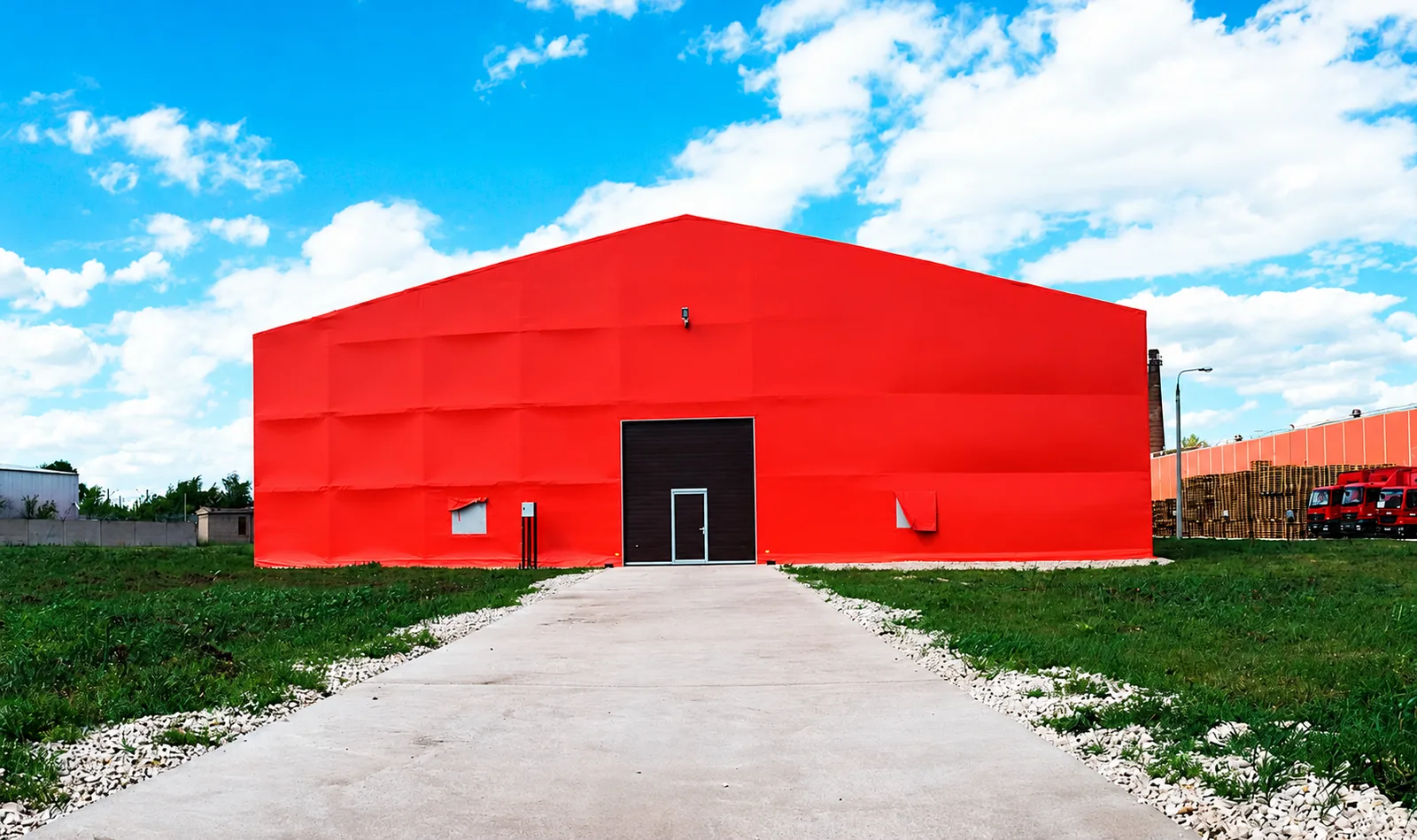

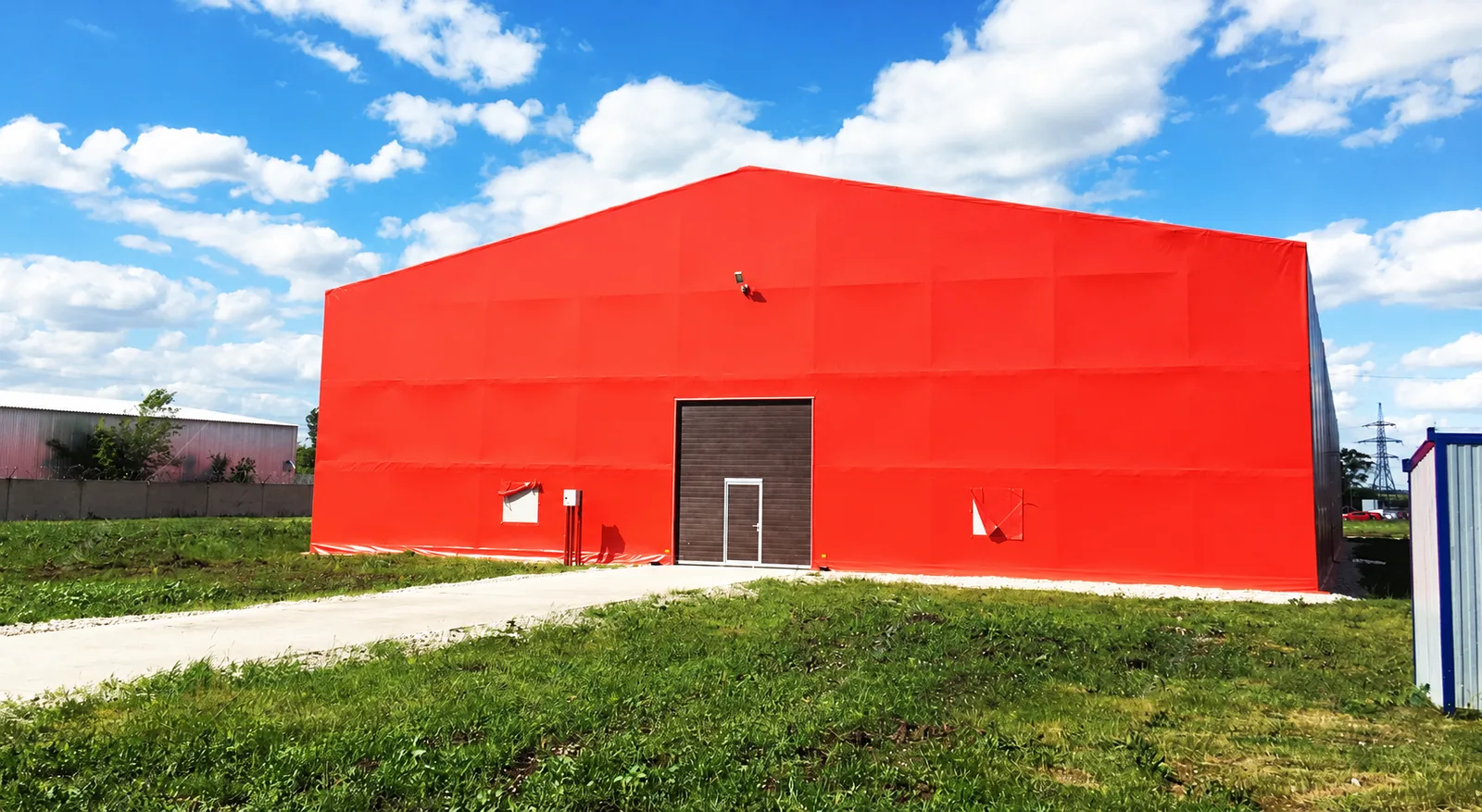

Фотографии объекта
Характеристики
| Габариты, м | 25 х 80 |
|---|---|
| Площадь по осям, м² | 2000 |
| Полезная внутренняя высота, м | 6 |
| Снеговая нагрузка, кг/м² | 320/224 |
| Ветровая нагрузка, кг/м² | 53 |
| Срок выполнения, дней | 90 |
| Гарантия, месяцев | 36 месяцев - тент |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита
Стеновое ограждение
Тент
Кровля
Тент
Ворота
Подъемно-секционные
Описание из архива
Фундаменты – мелкозаглубленная монолитная плиты. Толщина монолитного основания 200 мм. Габаритный размер 24,5х80,5 м. Укладка бетона проводилась по подготовленному и спланированному основанию. Первым этапом были выполнены работы по снятию растительного грунта на глубину до 500 мм и планировке основания. В качестве подушки использовался слой песка толщиной 400 мм. Отсыпанная и хорошо утрамбованная песчаная подсыпка позволит в дальнейшем правильно распределить давления передающиеся от монолитной плиты на грунт. Дополнительным свойством песчаной подсыпки является минимальная пучинистость.
Следующим шагом мы уложили 200 мм слой щебня гравийного фр. 20-40 который увеличит несущую способность основания.
В данном проекте была использована инвентарная съемная опалубка. Монтаж опалубки производится по предварительной разметке.
Объемный (пространственный) арматурный каркас состоит из двух продольных рядов арматуры диаметром 14 мм. Ячейка 200х200 мм.
Для фундаментов использовался бетон марки М300. В данном случае использовался сертифицированный товарный бетон. Работы по укладке бетонной смеси производились непрерывным способом.
Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г. Самара. Каркас заводского изготовления. Все несущие элементы выполнены из стали 3. Монтажные соединения на высокопрочных болтах. В качестве антикоррозийного покрытия использовалась грунт-эмаль марки ХВ-0278. Толщина покрытия не менее 65 мкм.

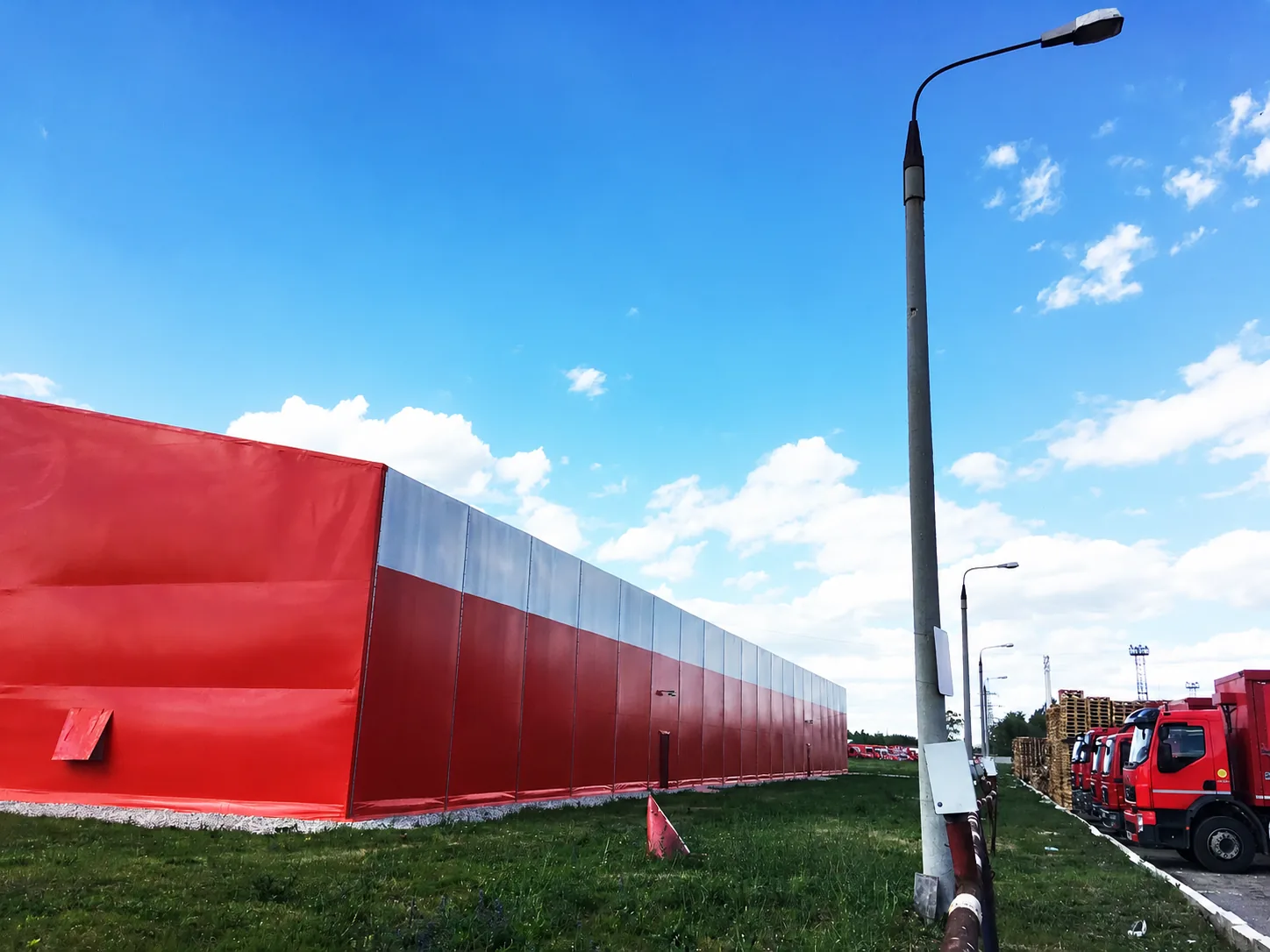

Наружные стены из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Hanwha. Прочность на разрыв 300-270N. Тентовый материал сваривался в полотнища методом сварки горячим воздухом. Цвет – красный.
Крыша из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Hanwha. Прочность на разрыв 300-270N. Тентовый материал сваривался в полотнища методом сварки горячим воздухом. Цвет – белый.
Ворота подъемно-секционные с электроприводом. Световой проем 3х4 м
Дверь уличная, металлическая. Дверь выполнена в противопожарном исполнении. Комплектуется замком и доводчиком.
Расположение объекта
Регион строительства: Самарская область
Адрес объекта: г. Самара
Координаты объекта: 53.195538, 50.101783
