Собственному вертолёту нужно продуманное место хранения: с защитой от осадков и солнца, удобным доступом к технике и местом для оборудования. В этом проекте показываем концепцию ангара размером 8×14×4 м на металлическом каркасе с обшивкой сэндвич-панелями.
Характеристики здания
| Параметр | Характеристика |
|---|---|
| Ширина | 8 м |
| Длина | 14 м |
| Полезная высота внутри | 4 м |
| Стеновое ограждение | Сэндвич-панель 100 мм, утеплитель — минеральная вата |
| Кровля | Сэндвич-панель 150 мм, утеплитель — минеральная вата |
| Основание | Монолитная плита толщиной 200 мм с утеплением экструдированным пенополистиролом толщиной 50 мм |
| Отмостка | Ширина 1 м по периметру. Со стороны лицевого фасада — с минимальным уклоном |
| Дверь | Металлическая утеплённая дверь |
| Ворота | Подъёмно-секционные с электроприводом, 6 × 3,6 м |

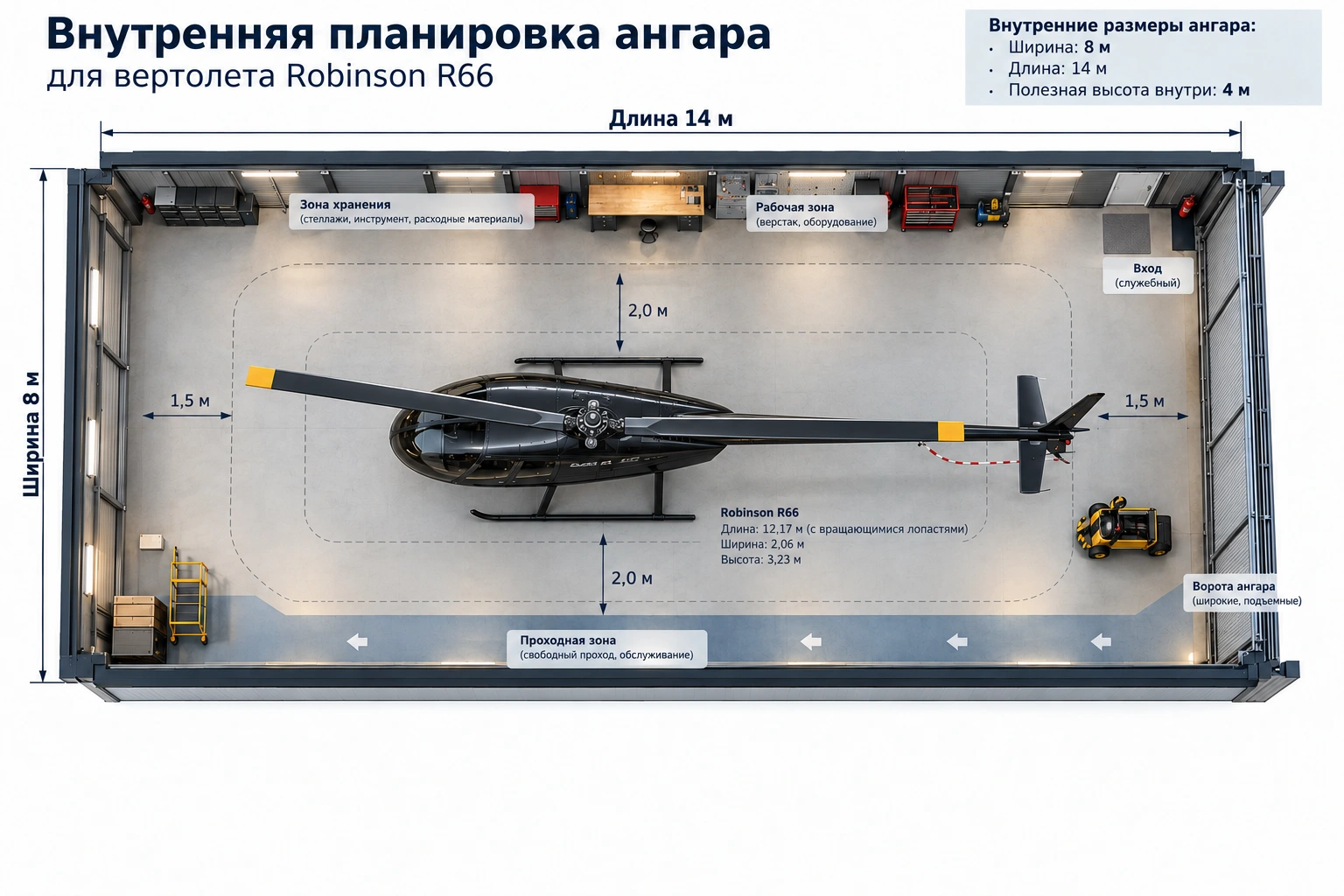

Основная идея — компактное здание для размещения одного вертолёта с двухлопастным несущим винтом. На визуализации представлен вариант планировки для Robinson R66.
Пространство вокруг вертолёта
Центральная часть ангара отведена под стоянку. Вдоль стен размещены стеллажи, шкафы для инструмента и рабочий верстак. Такое зонирование позволяет держать оборудование под рукой и сохранять проходы вокруг техники.
При двухлопастном несущем винте положение лопастей вдоль продольной оси вертолёта помогает рационально использовать ширину помещения. При этом размеры ангара и ворот подбираются под конкретную модель, её стояночные габариты и способ перемещения.
Всё необходимое под одной крышей
В планировке предусмотрены:
- место для размещения вертолёта;
- зона хранения инструмента, чехлов и расходных материалов;
- рабочая зона с верстаком;
- пространство для осмотра и доступа к технике;
- въездные ворота и служебный вход.
Состав оборудования и инженерных систем зависит от задач владельца. Освещение, вентиляция, отопление и электроснабжение прорабатываются с учётом режима эксплуатации здания.
ОТ КОНЦЕПЦИИ К РЕАЛЬНОМУ ОБЪЕКТУ
Реализованный вариант вертолётного ангара

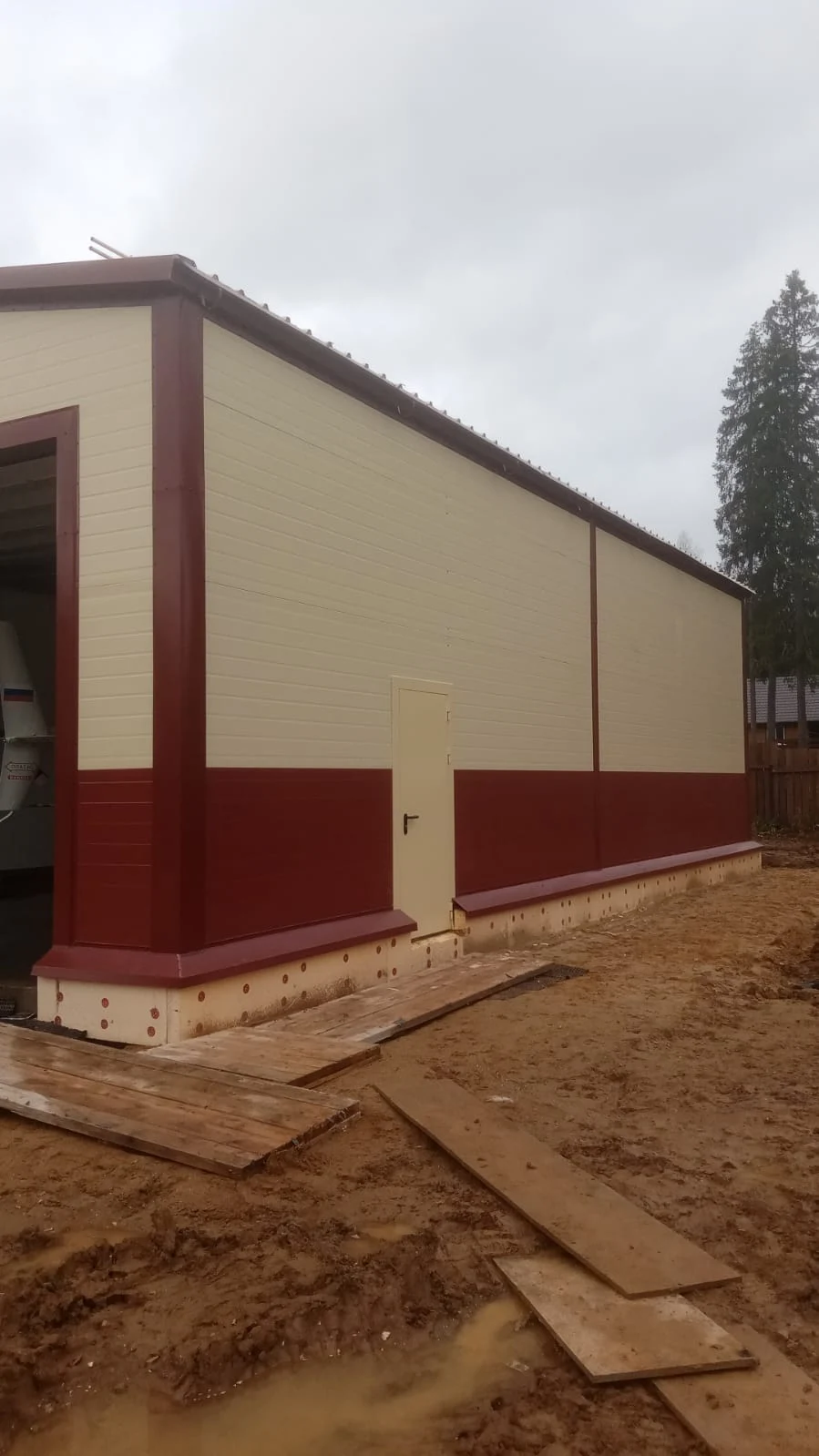

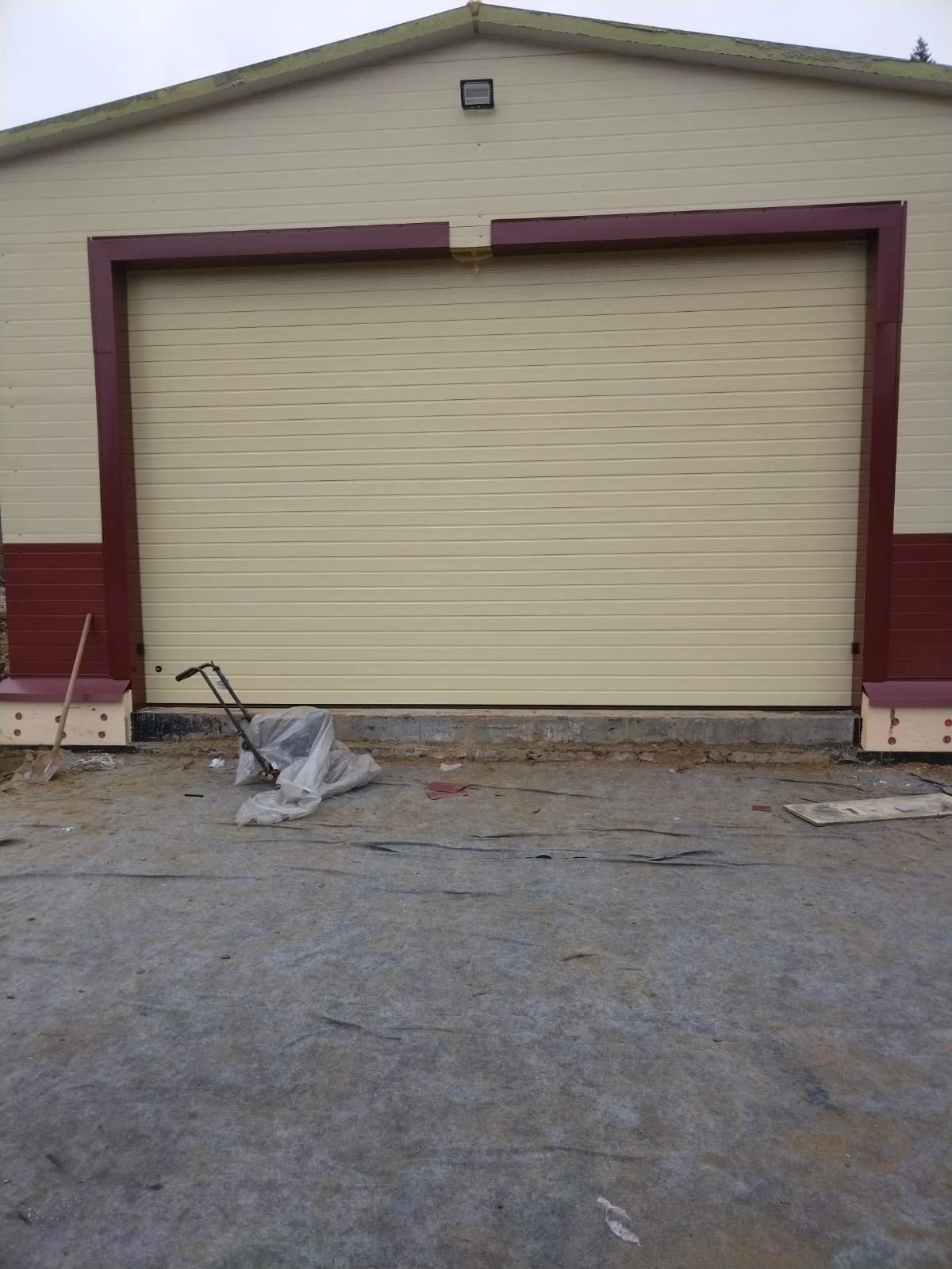

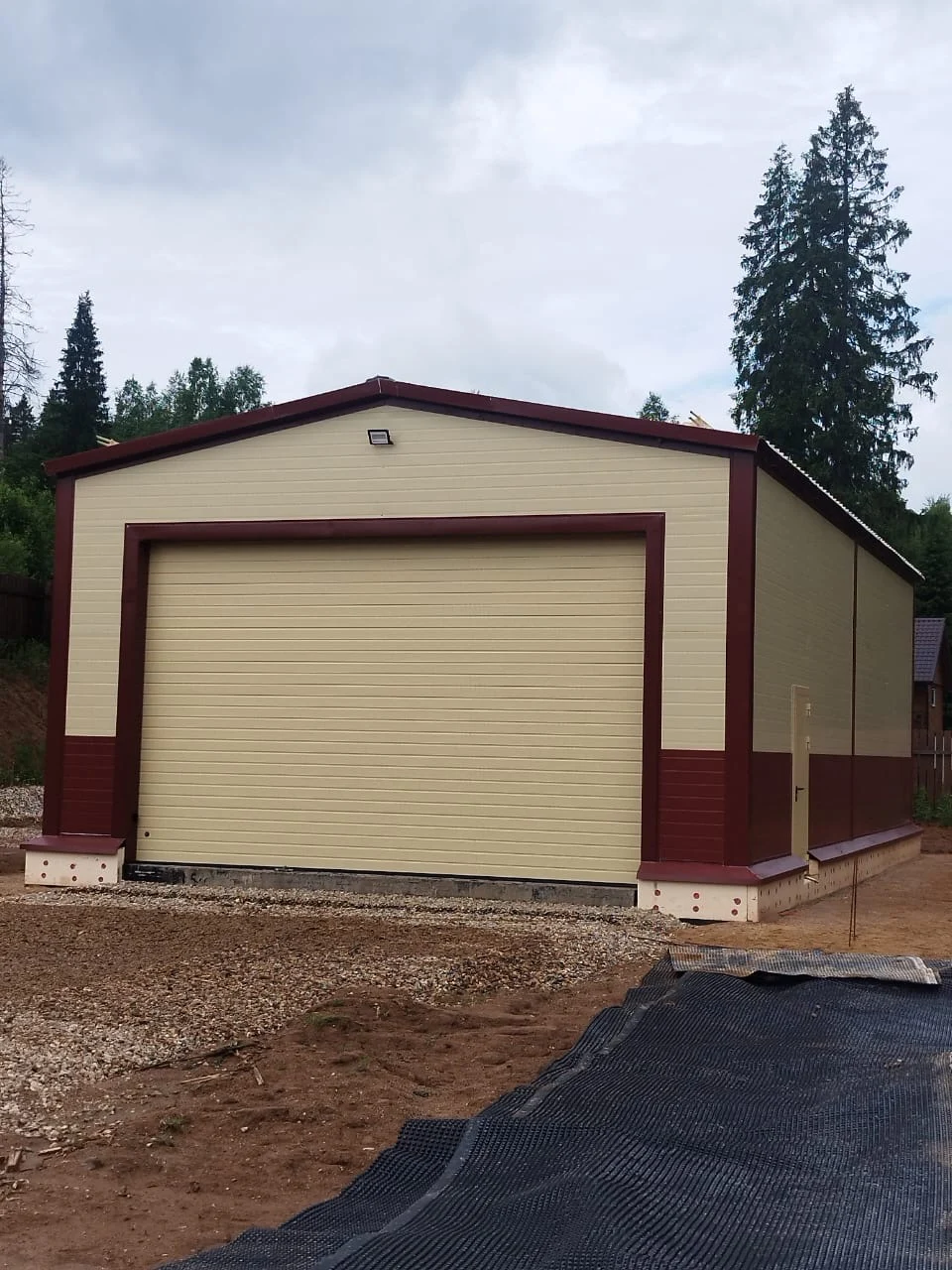

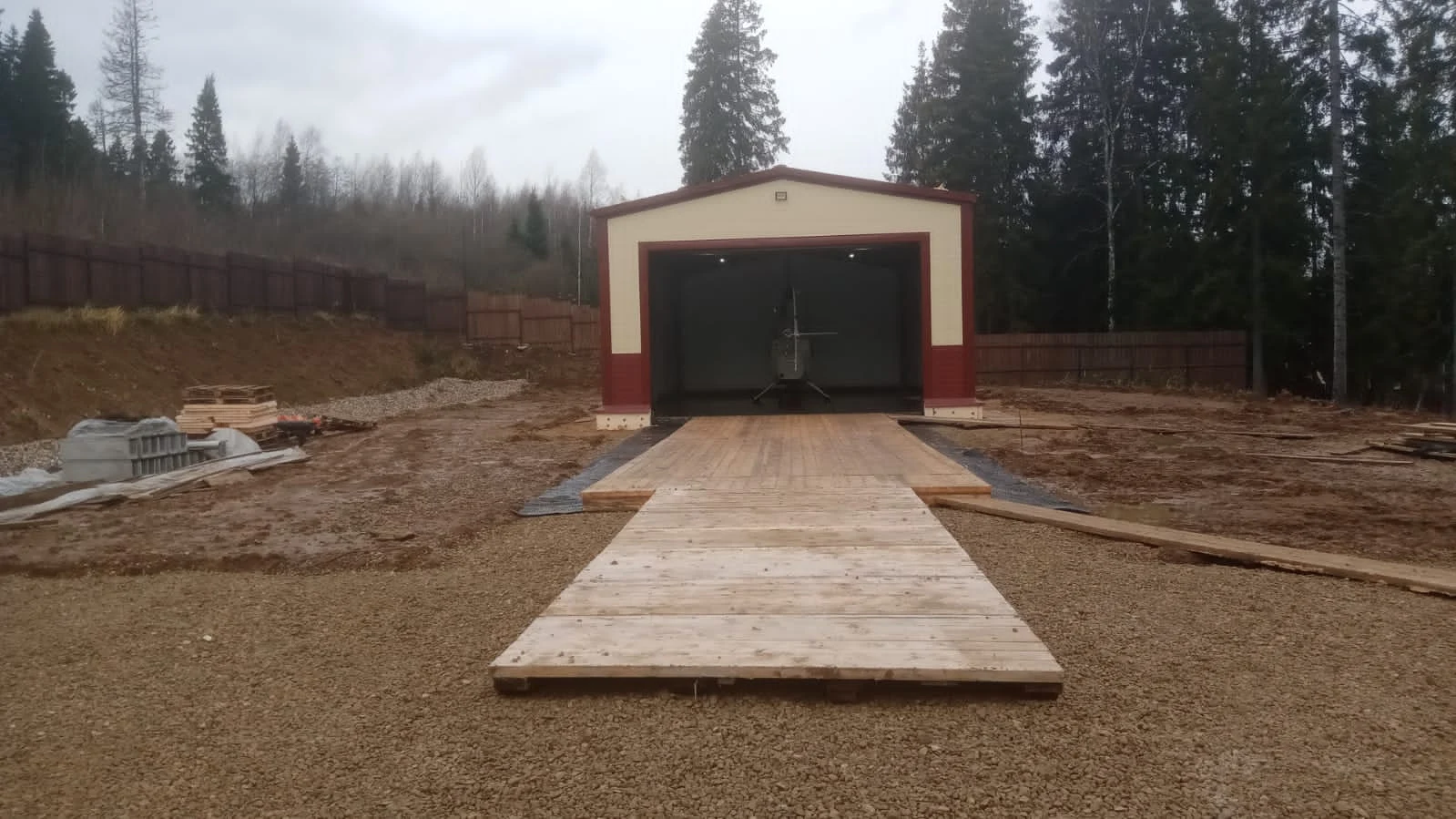

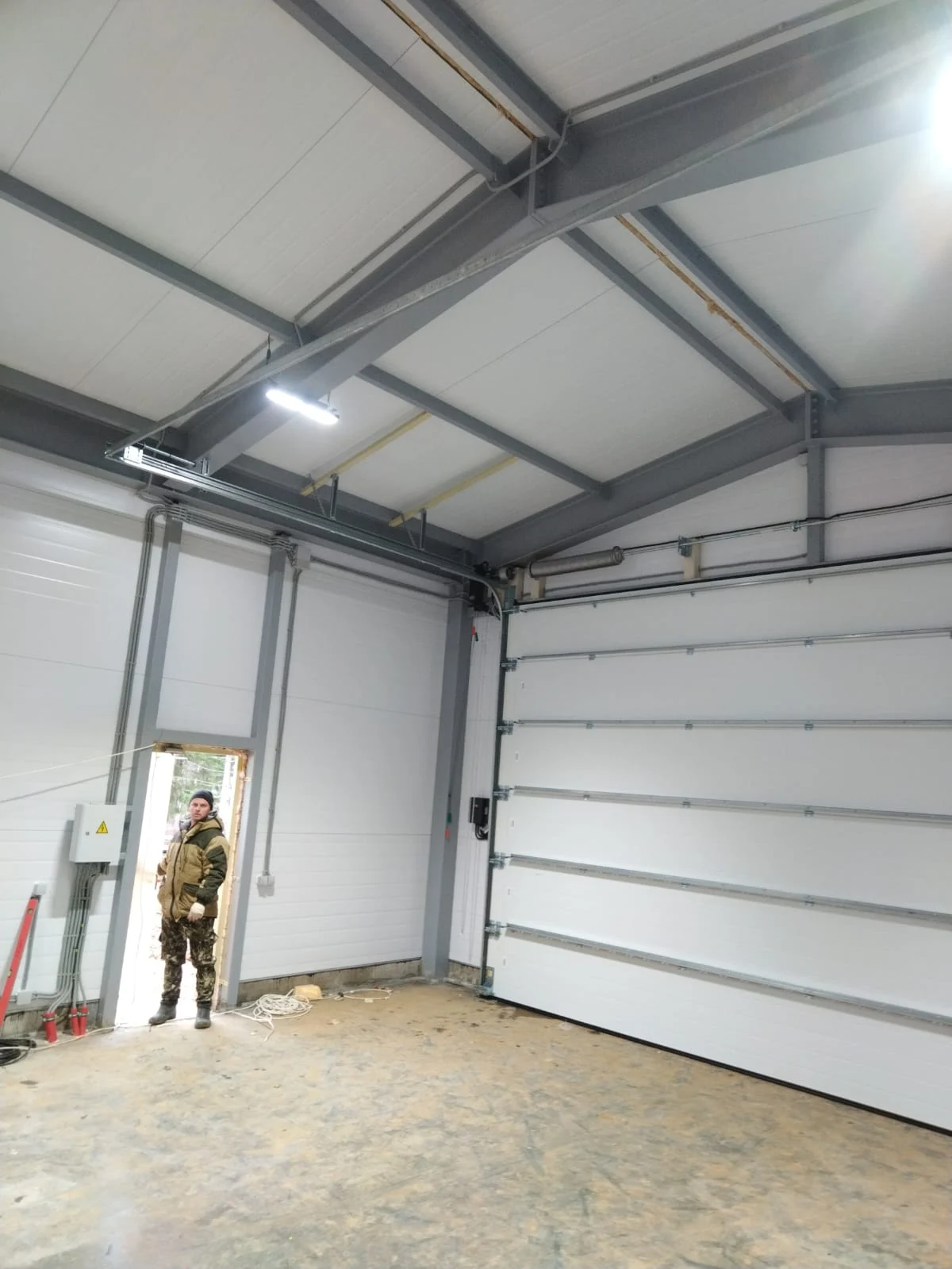

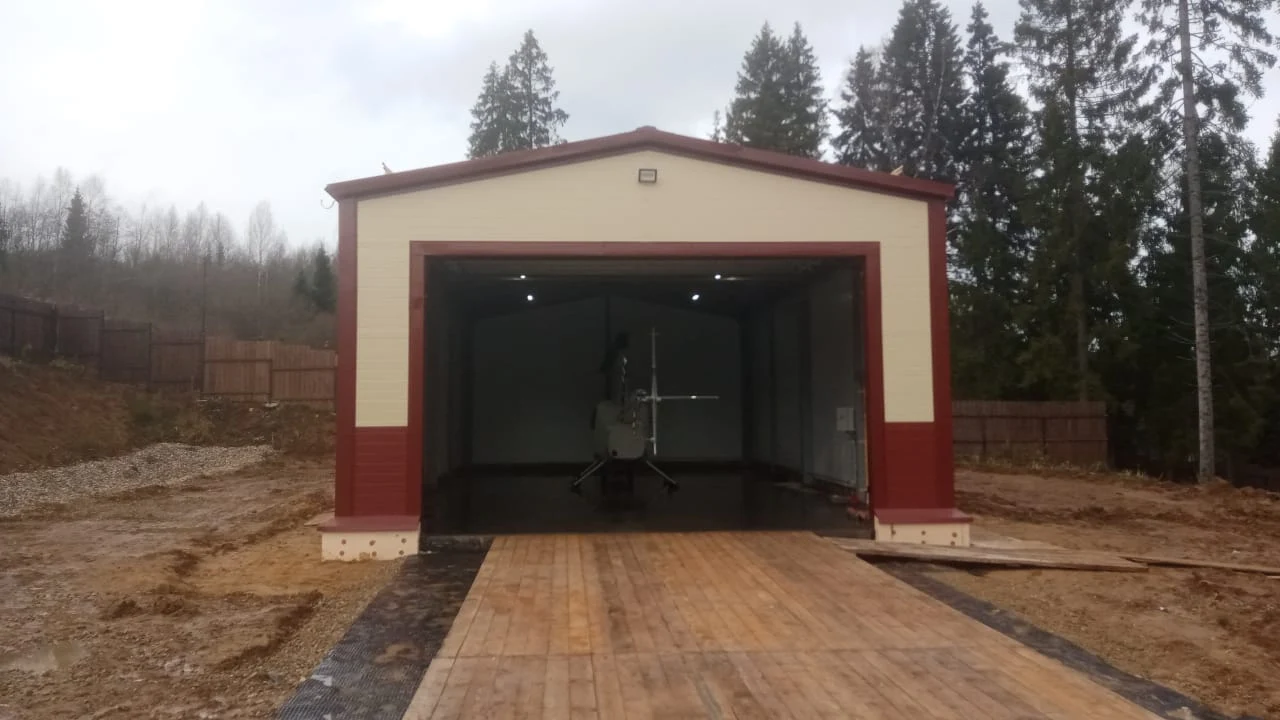

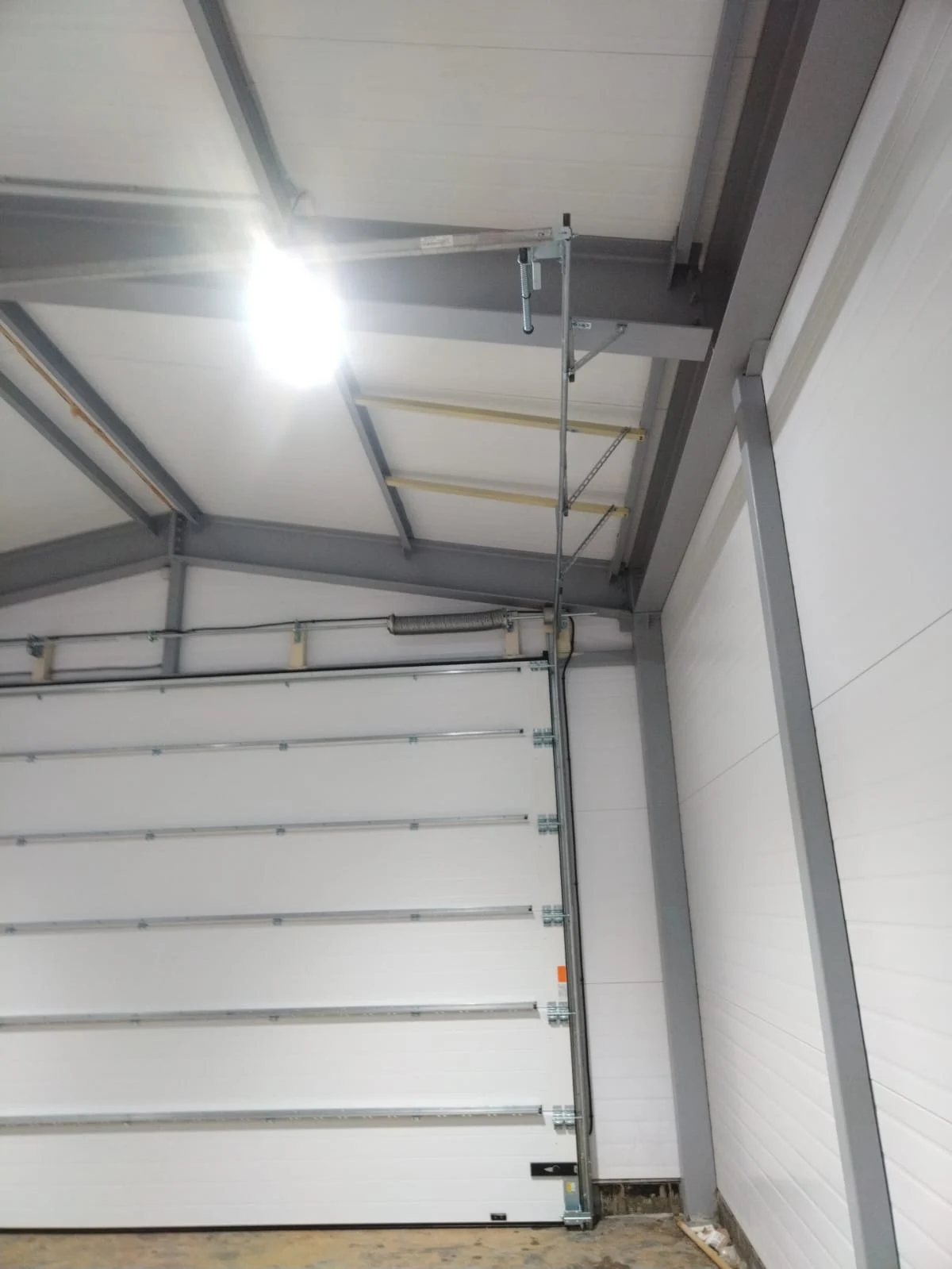

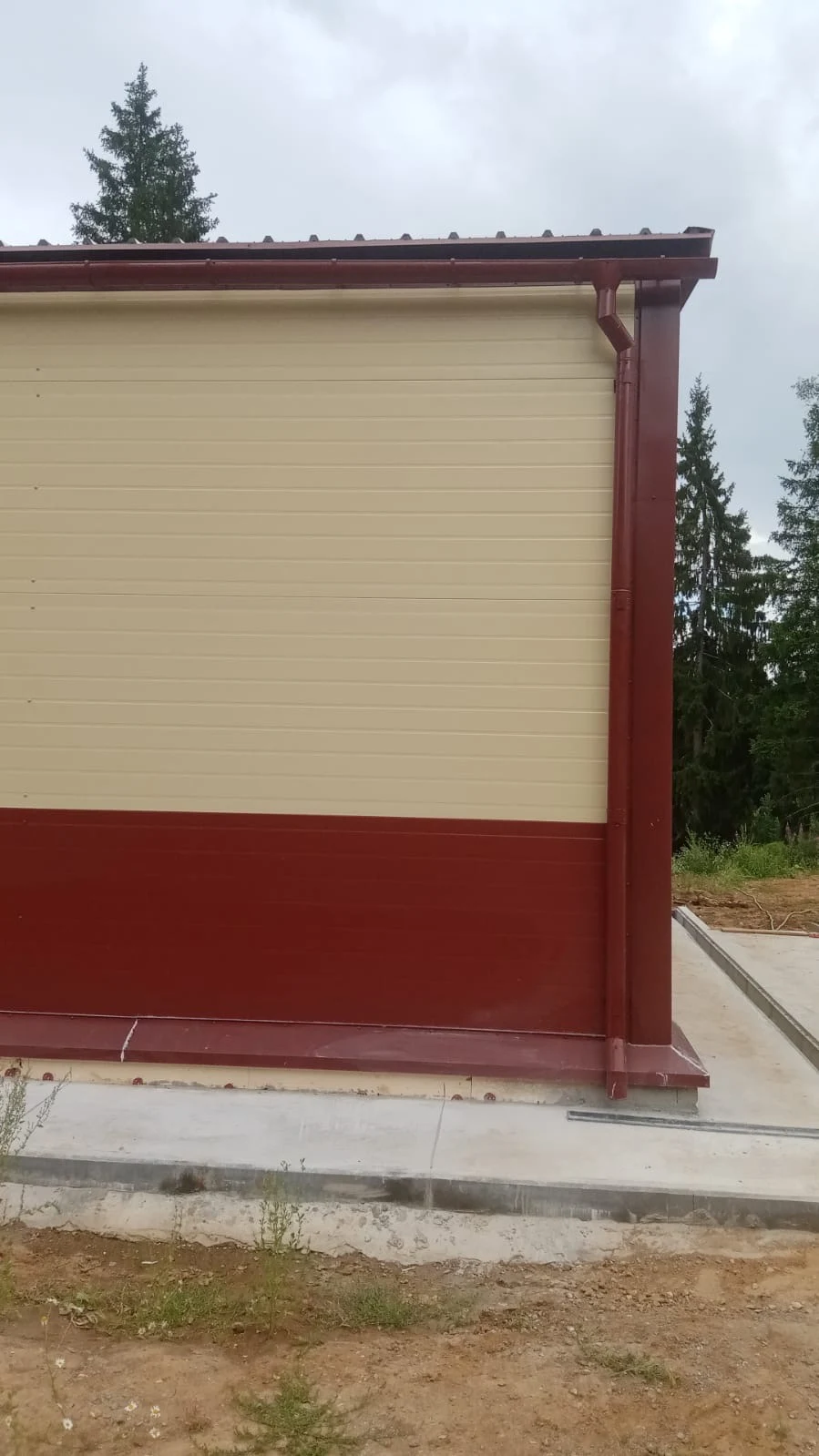

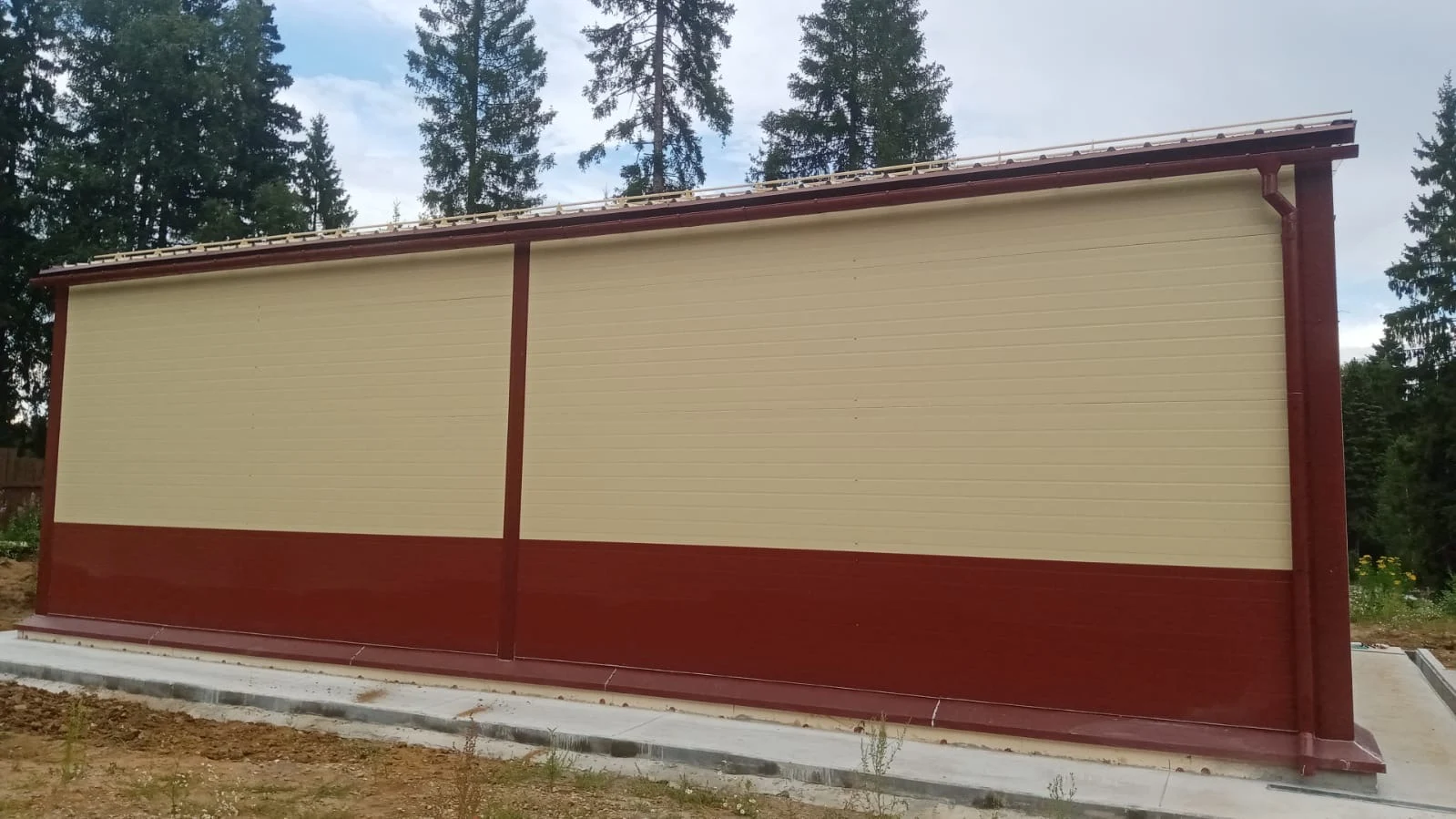

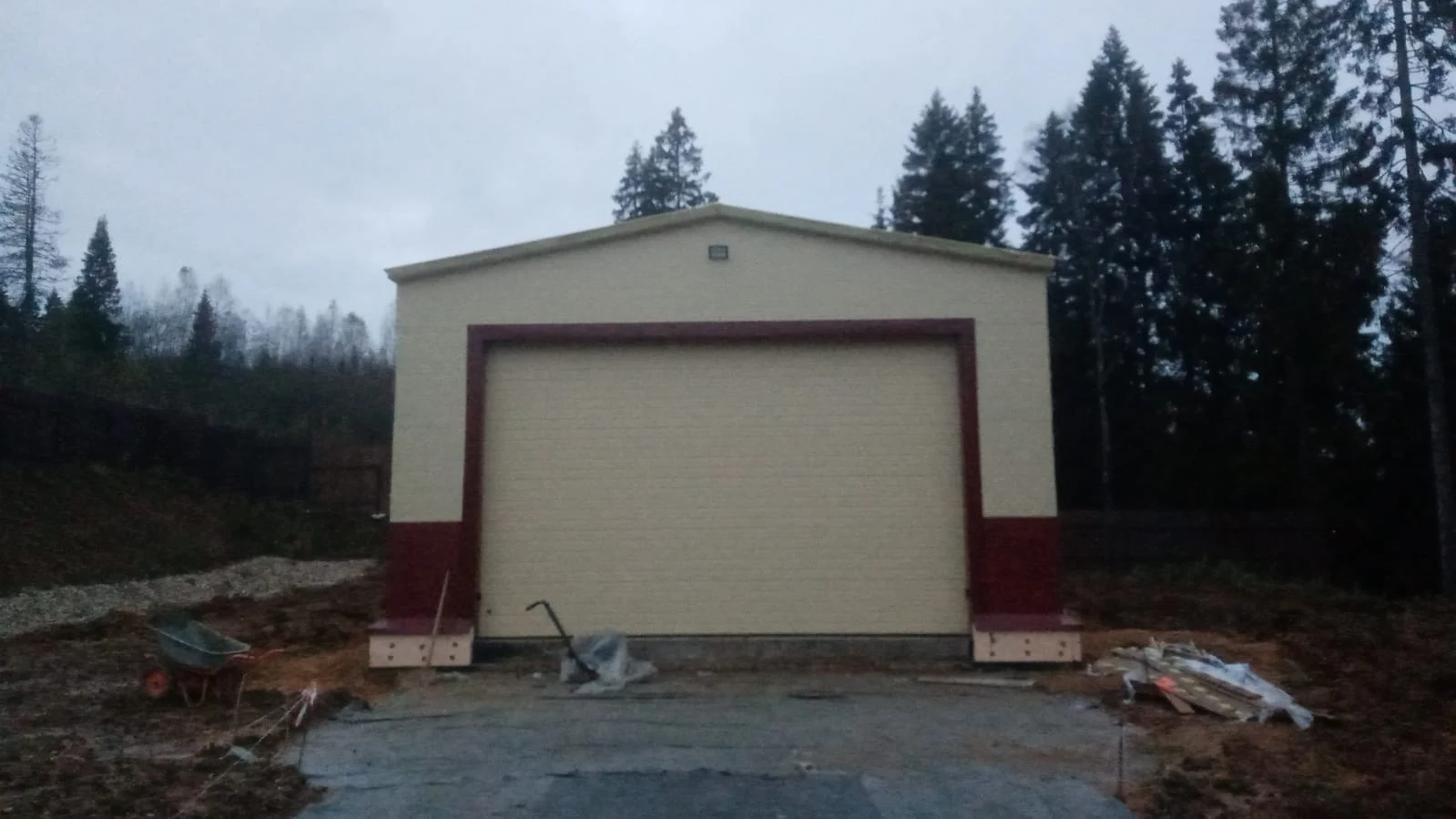

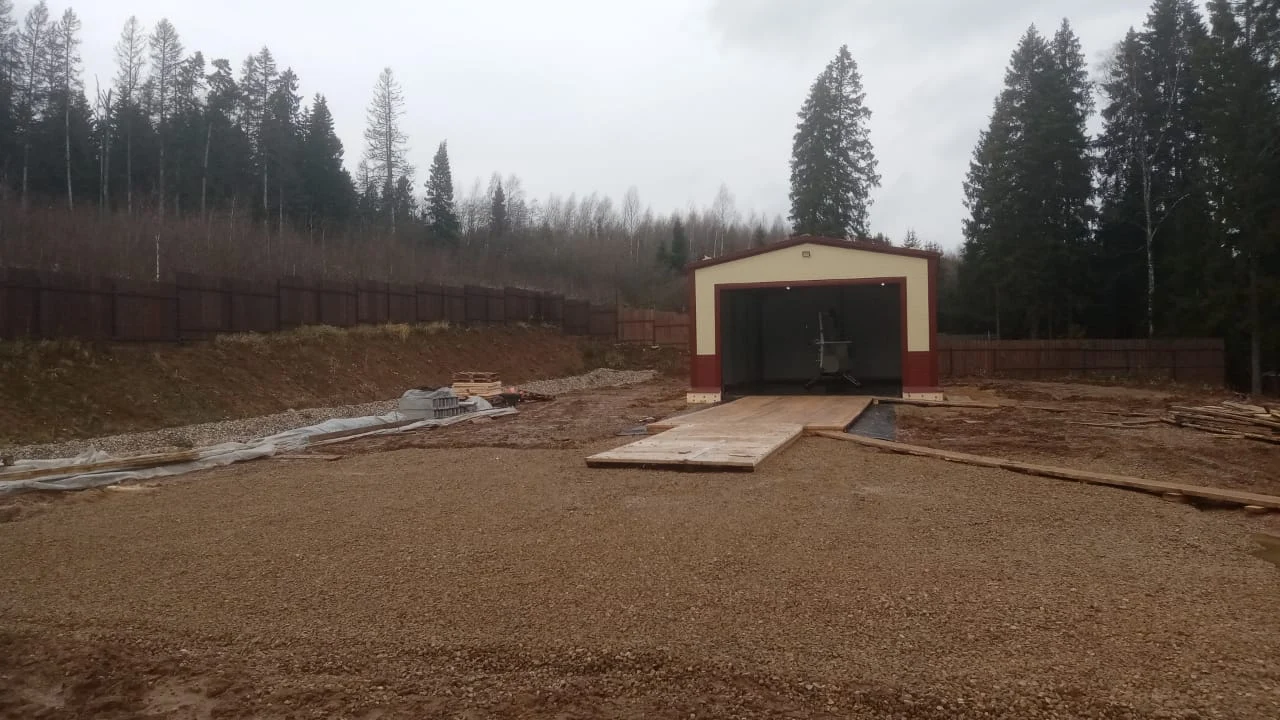

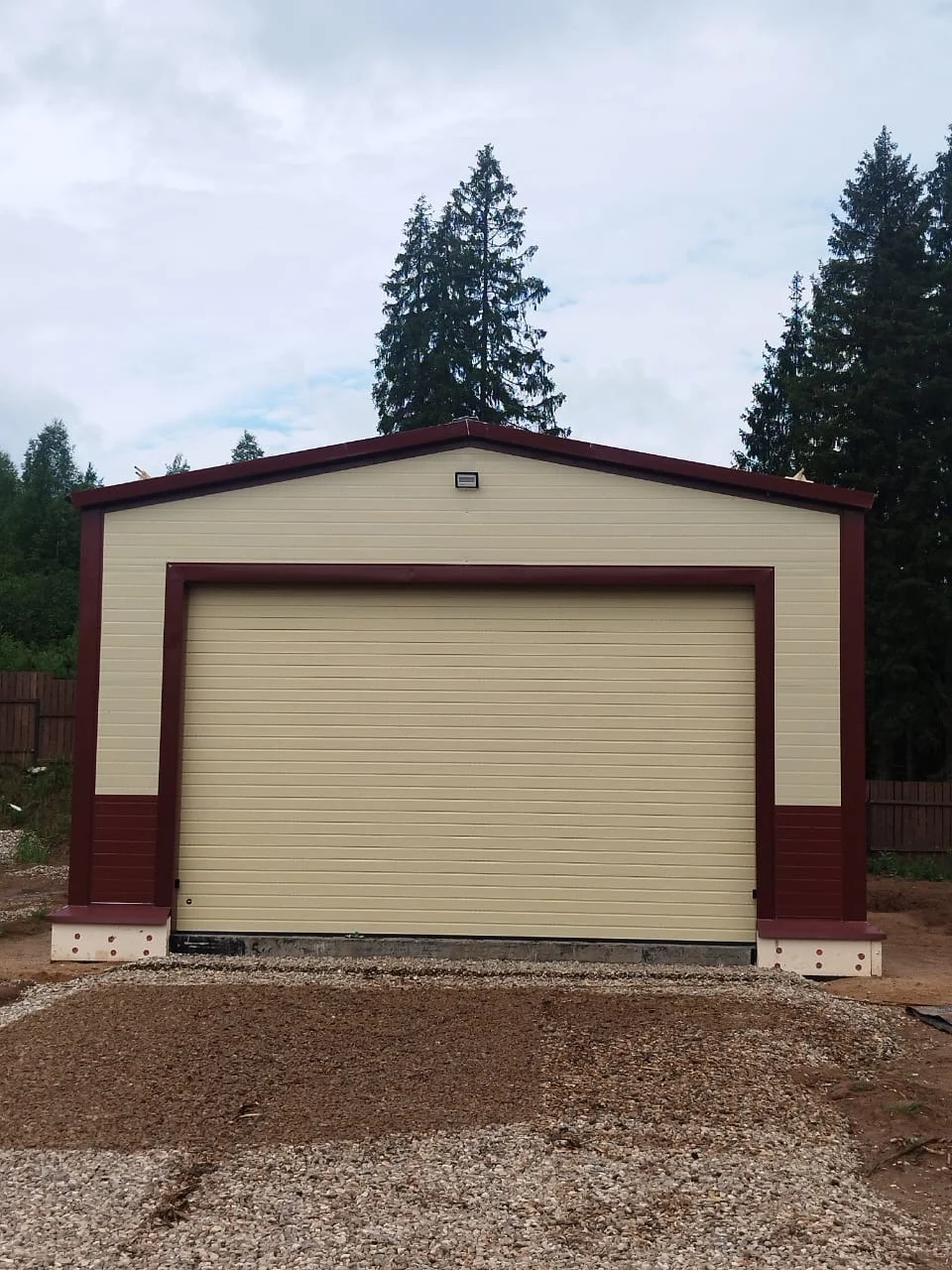

Ниже — фотографии и видео построенного ангара под вертолёт. Они показывают, как выглядят фасады, въездные ворота и внутреннее пространство в реализованном варианте. Цветовое решение отличается от визуализации выше.
Ворота и внутреннее пространство на видео
Первый ролик показывает работу въездных ворот снаружи, второй — ворота и пространство ангара изнутри.
Ещё 8 фотографий объекта
Ангар под вашу модель
Формат 8×14×4 м — отправная точка для индивидуального решения. До изготовления конструкций уточняются габариты вертолёта, положение лопастей при хранении, необходимые зазоры, размеры ворот и организация перемещения техники. Сэндвич-панели и конструктивные решения подбираются под климат региона и требуемый температурный режим.
На изображениях показана концепция внешнего вида и организации пространства. Окончательная планировка разрабатывается под конкретный вертолёт и участок.
