Фотографии объекта
Характеристики
| Габариты, м | 24 х 51 |
|---|---|
| Площадь по осям, м² | 1 275 |
| Полезная внутренняя высота, м | 9 |
| Снеговая нагрузка, кг/м² | 3 |
| Ветровая нагрузка, кг/м² | 1 |
| Срок выполнения, дней | 365 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
| Год сдачи | 2021 |
| Стадия строительства | 1 |
Состав объекта
Металлокаркас
Ферменная арочная
Фундамент
Монолитная плита
Пол
Промышленный полимерный пол
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Минеральная вата
Ворота
Откатные (раскатные)
Описание из архива

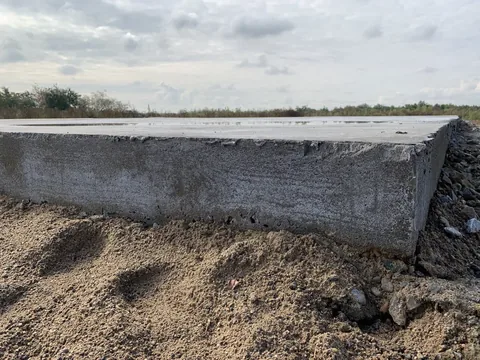

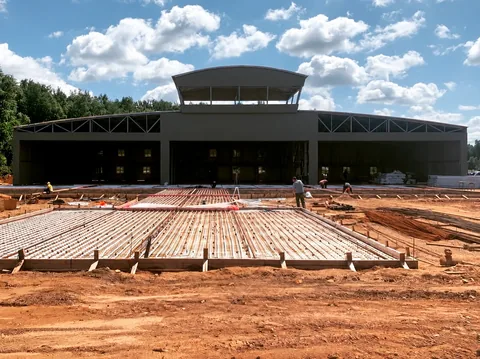

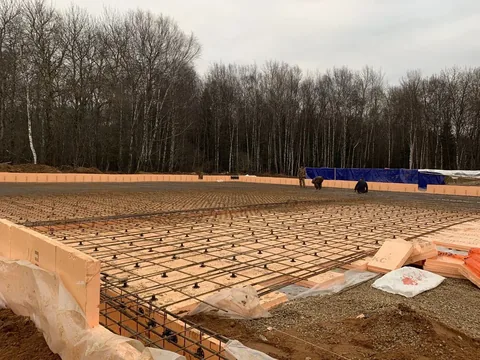

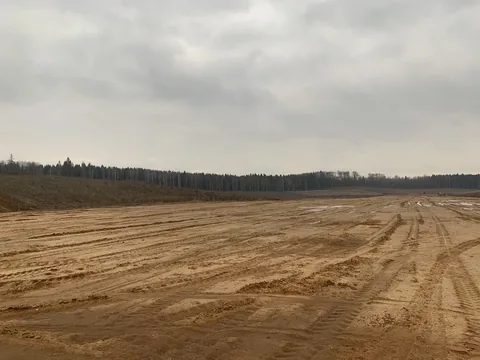

Фундамент мелкозаглубленная монолитная плита. Толщина монолитного основания 270 мм. Габаритный размер 24,5х51,5 м. Укладка бетона проводилась по подготовленному и спланированному основанию. Первым этапом были выполнены работы по снятию растительного грунта на глубину до 500 мм и планировке основания. В качестве подушки использовался слой песка толщиной 300 мм. Отсыпанная и хорошо утрамбованная песчаная подсыпка позволит в дальнейшем правильно распределить давления передающиеся от монолитной плиты на грунт. Дополнительным свойством песчаной подсыпки является минимальная пучинистость. Следующим шагом мы уложили 200 мм слой щебня гравийного фр. 20-40 который увеличит несущую способность основания. В данном проекте была использована инвентарная съемная опалубка. Монтаж опалубки производится по предварительной разметке. Объемный (пространственный) арматурный каркас состоит из двух продольных рядов арматуры диаметром 14 мм. Ячейка 200х200 мм. Для фундаментов использовался бетон марки М300. В данном случае использовался сертифицированный товарный бетон. Работы по укладке бетонной смеси производились непрерывным способом. В качестве финишного покрытия пола использовался полиуретановый наливной пол с добавкой флоковых акриловых чипсов.
Основные характеристики строительных конструкций и изделий по строящемуся ангару:

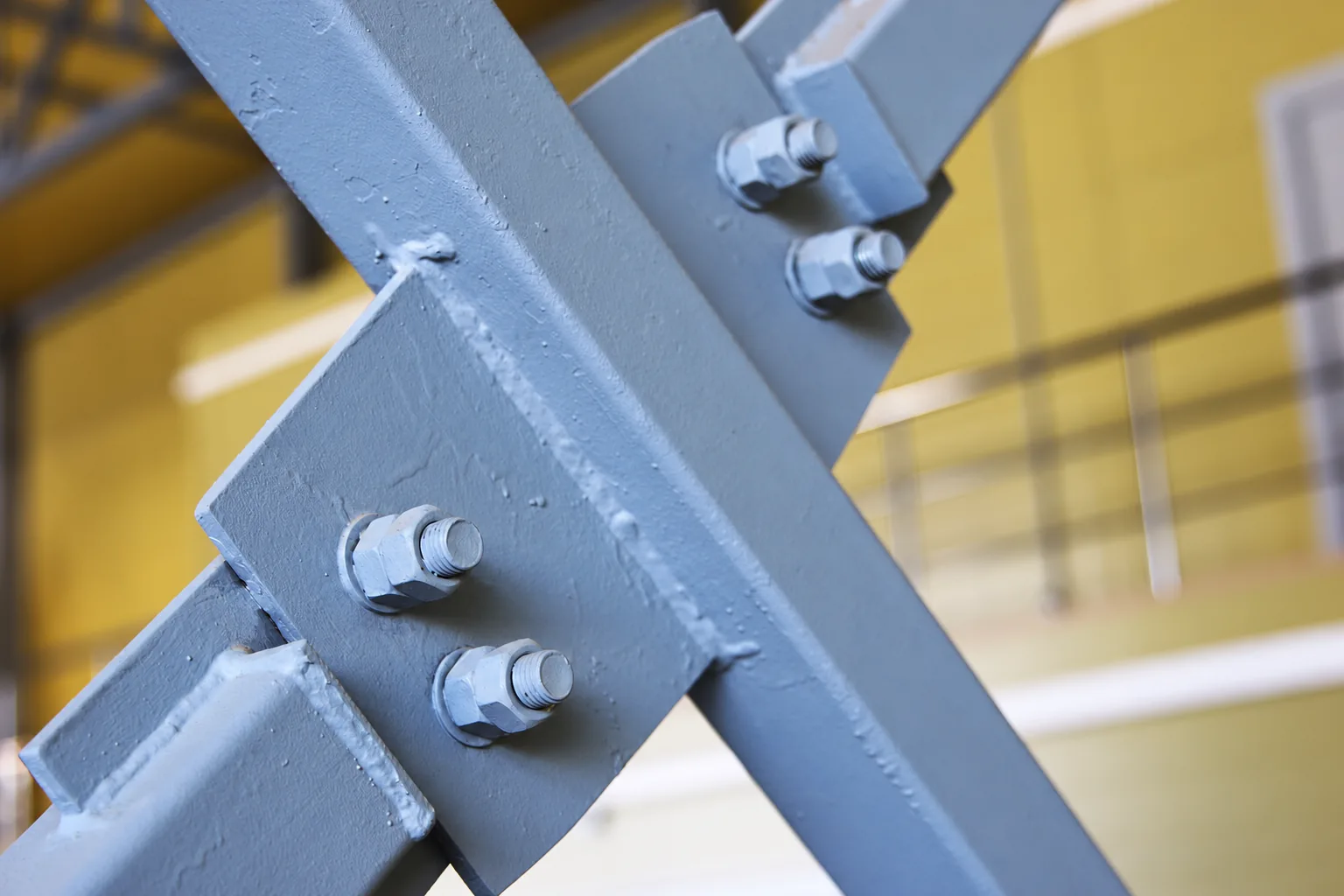

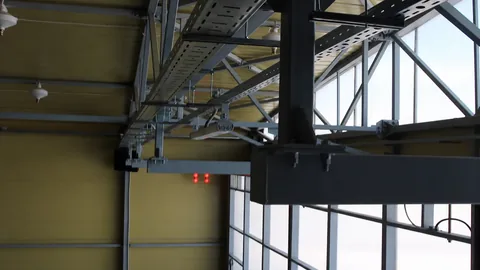

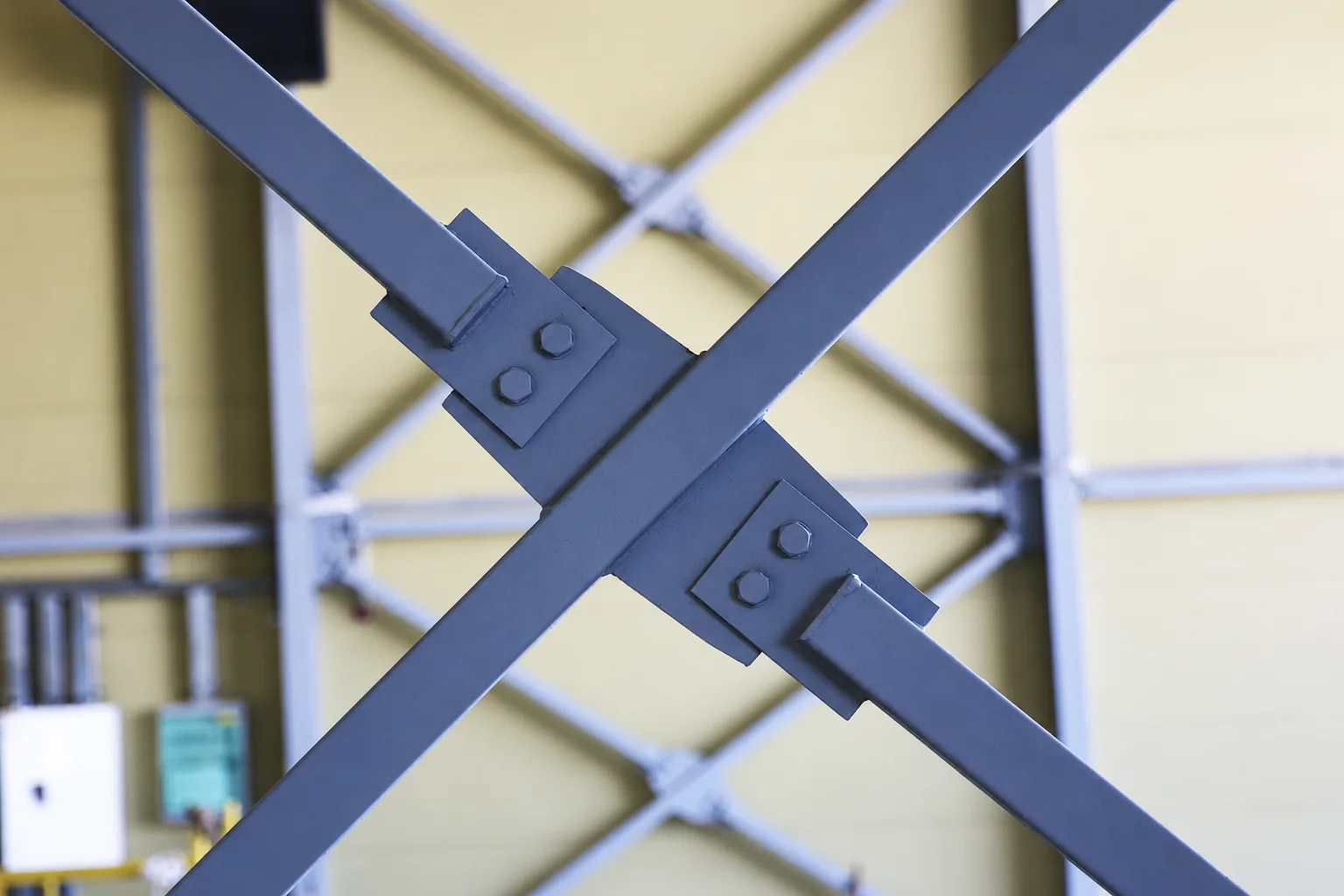

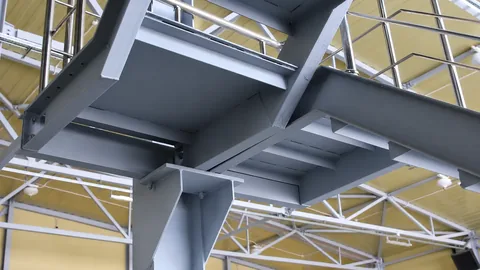

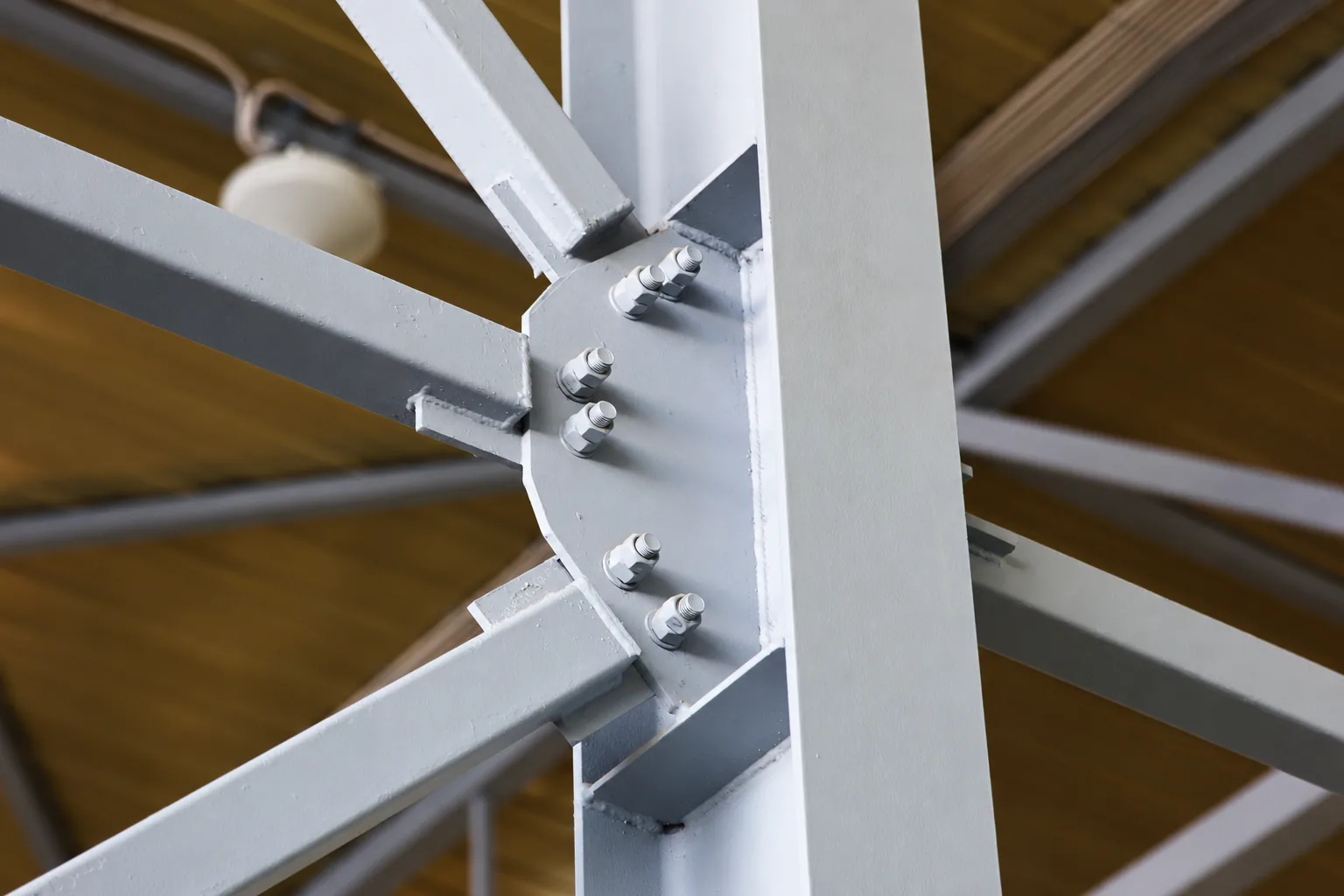

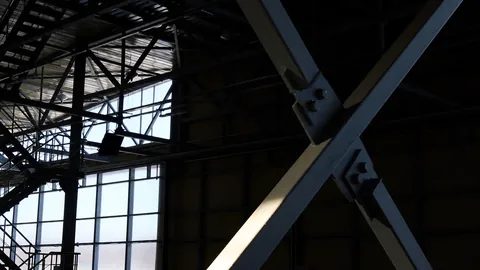

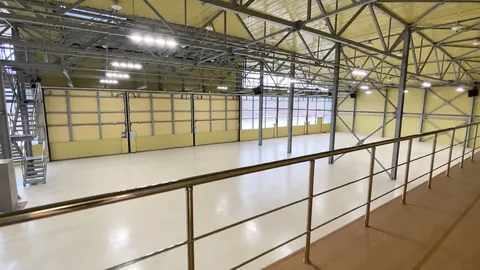

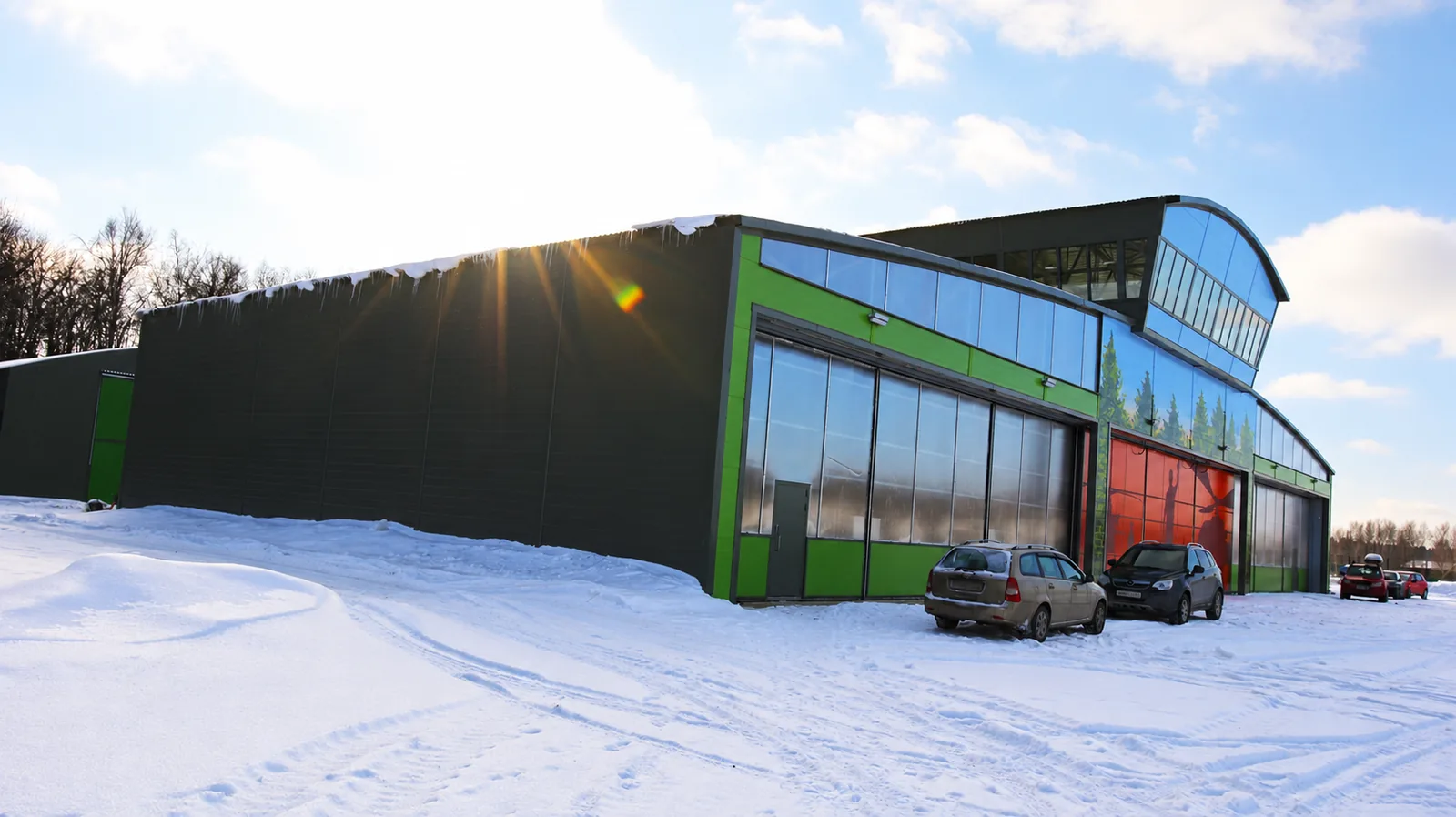

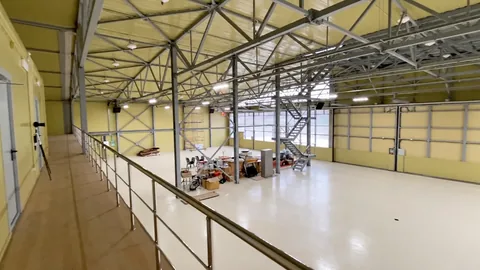

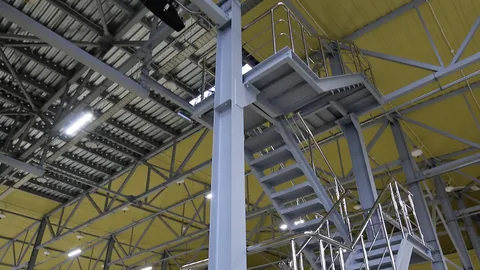

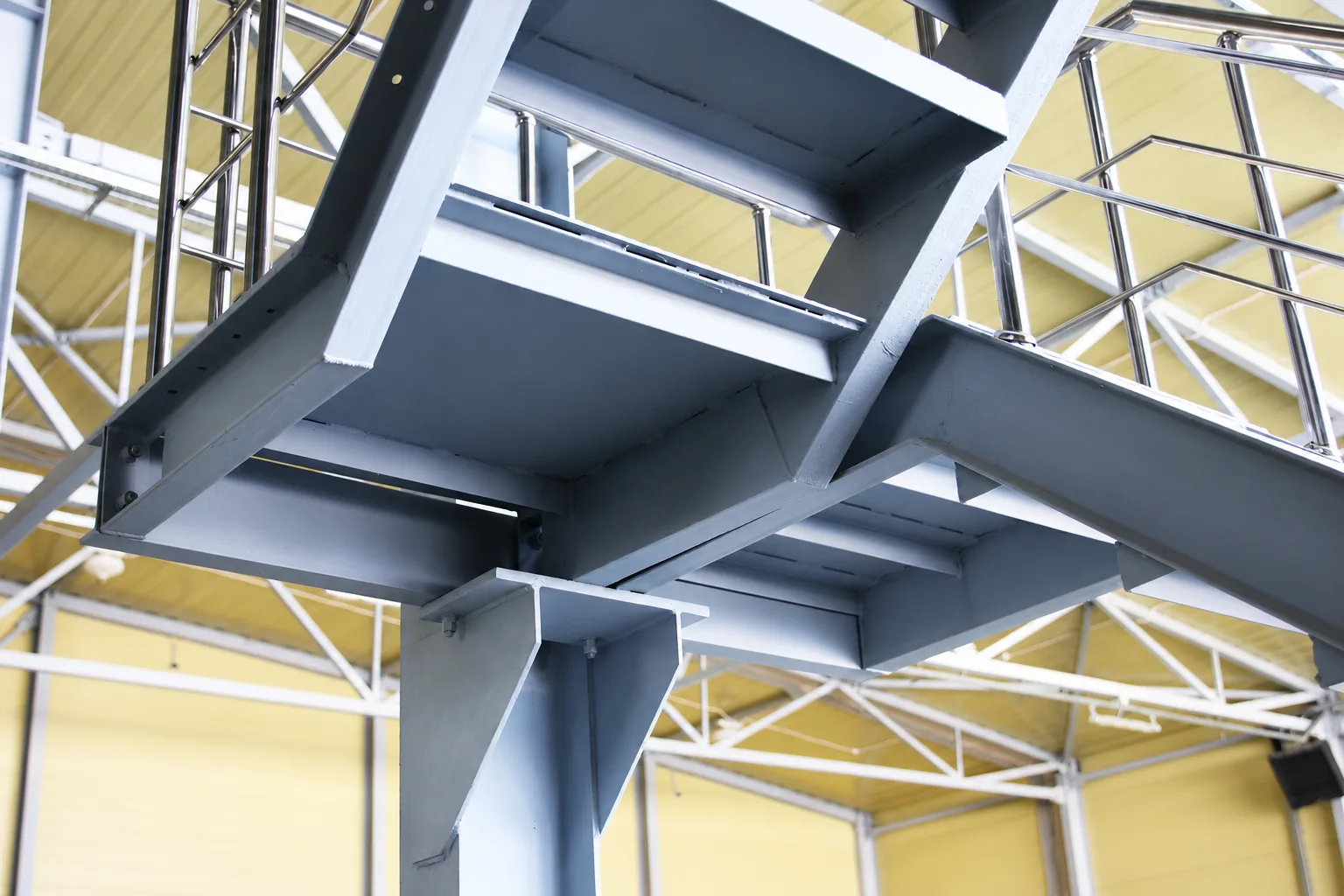

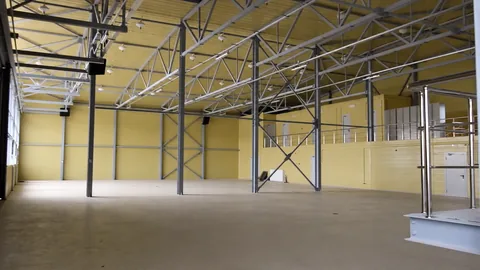

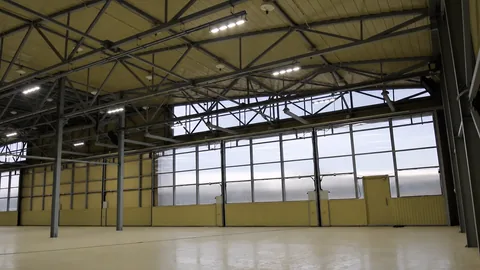

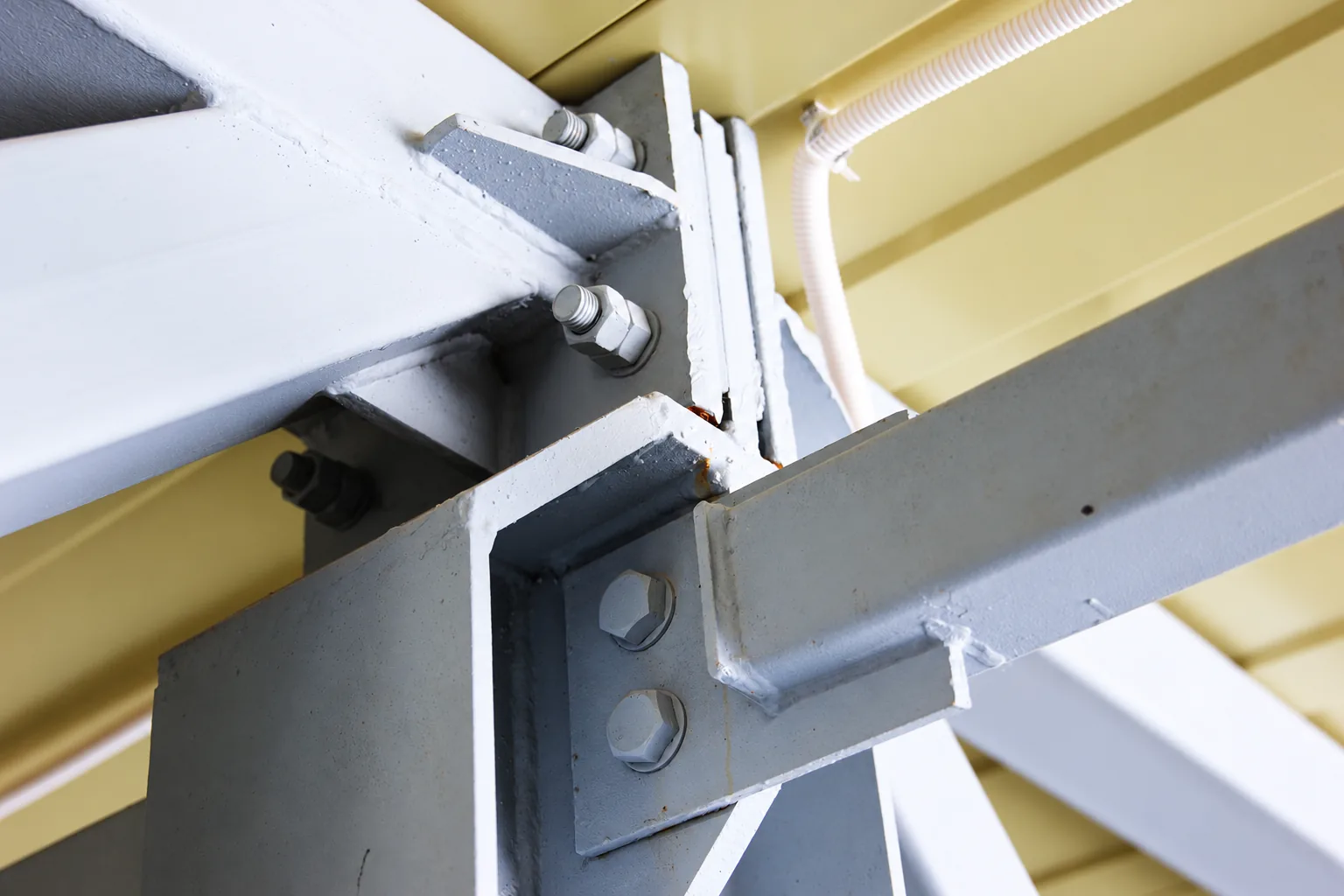

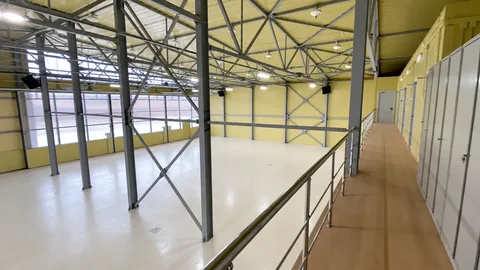

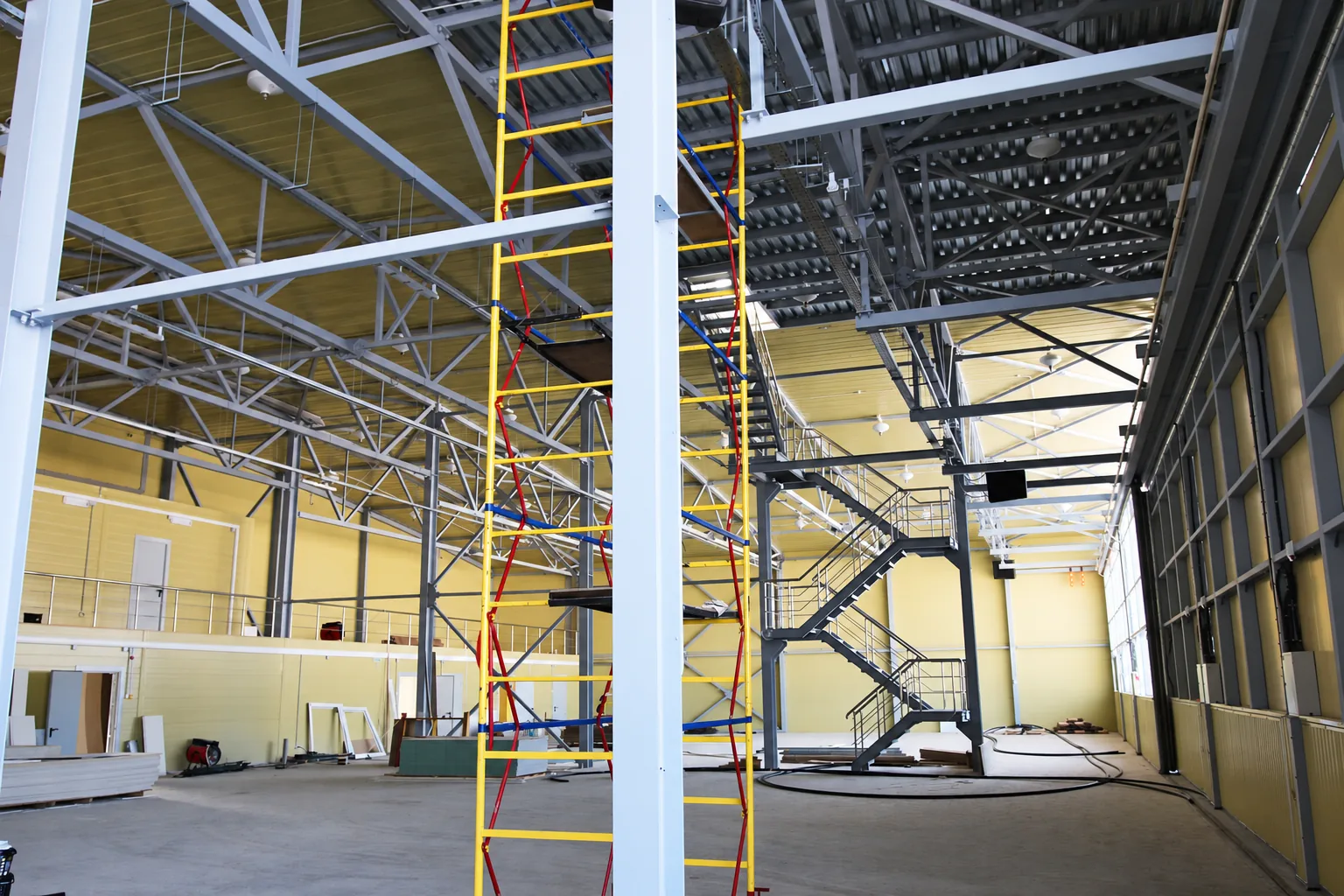

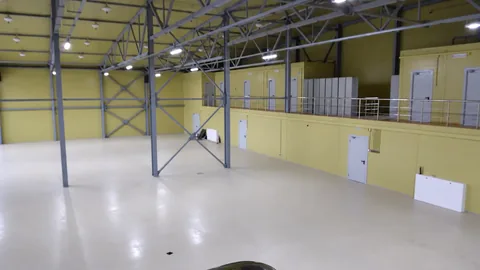

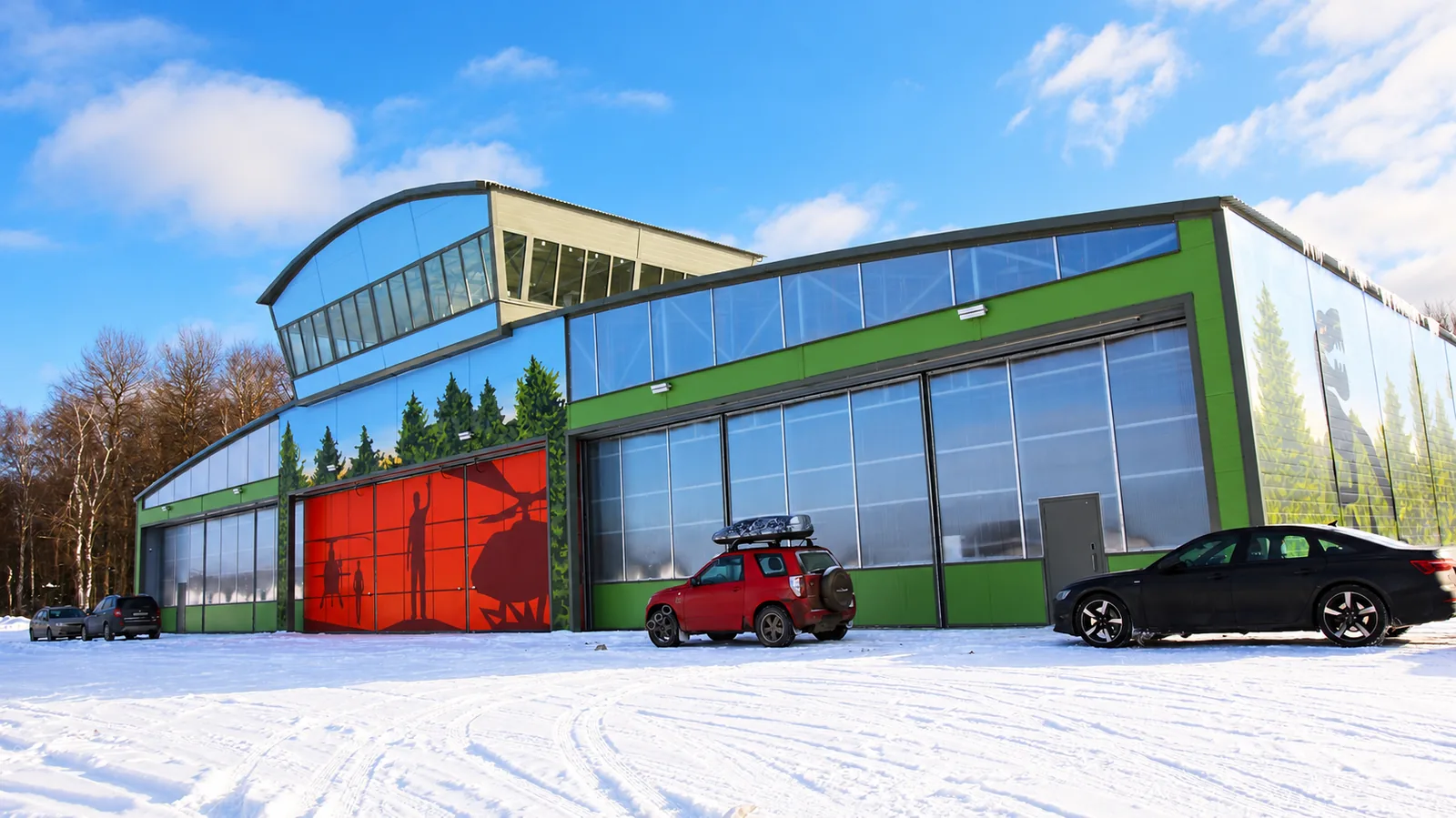

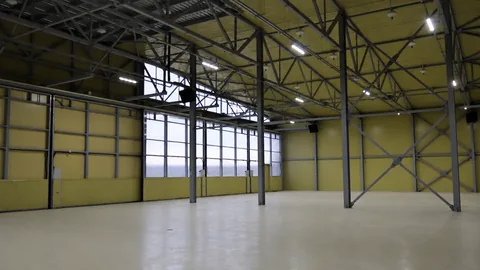

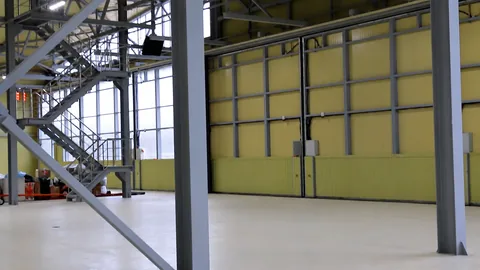

Металлический каркас арочного типа с габаритными размерами 25 х 51. Трехпролетное строение проектировалось с учетом нагрузок при круглогодичном использовании изделия В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для Московской области. Так же при разработке металлоконструкций были учтены внутренние помещения расположенные по длинной стене ангара, и контрольно-диспетчерский пункт возвышающийся над кровлей основного строения. Каркас заводского изготовления. Монтажные соединения – болтовые. Крепление к основанию производилось на закладные элементы установленные в основании ленточного фундамента.

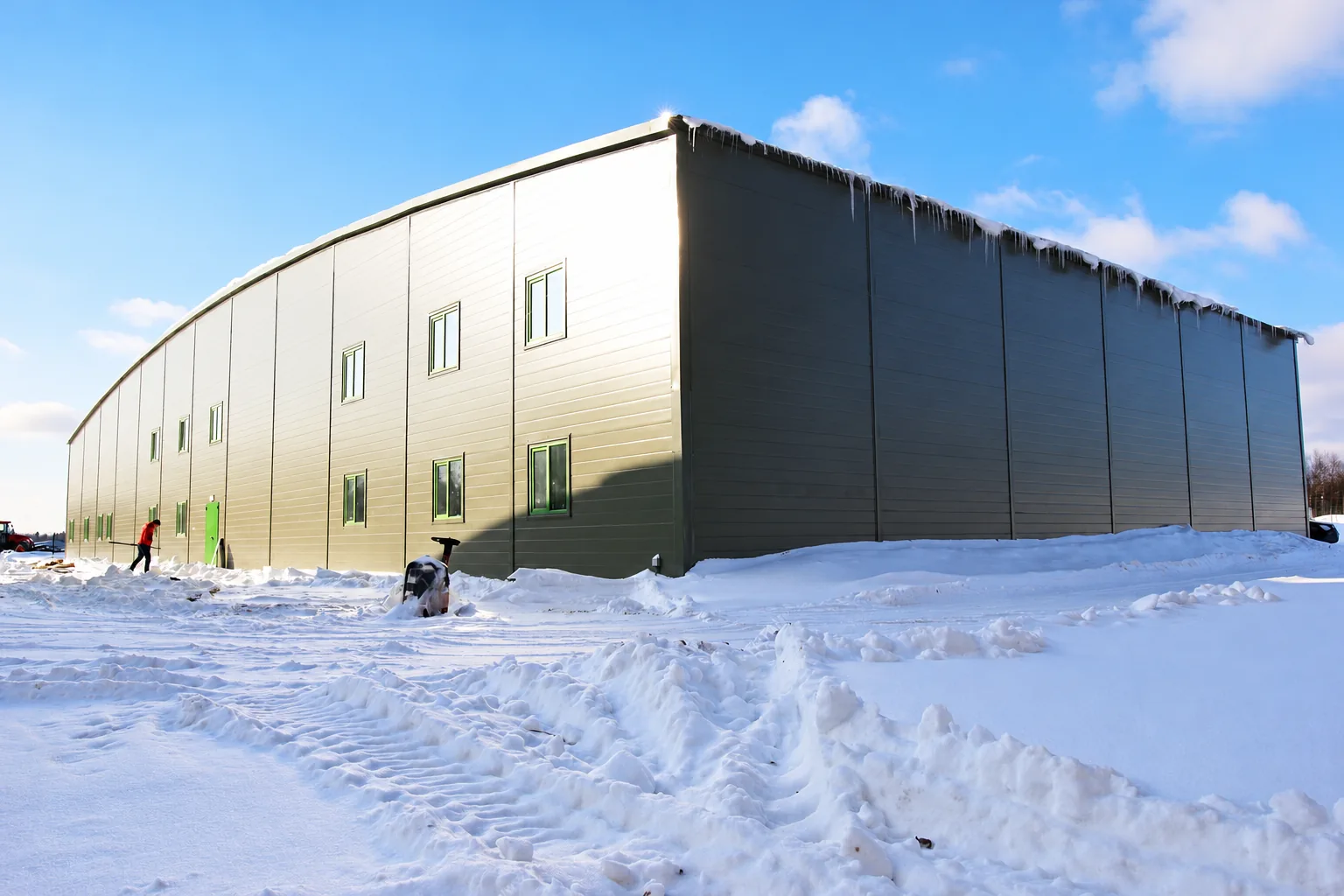

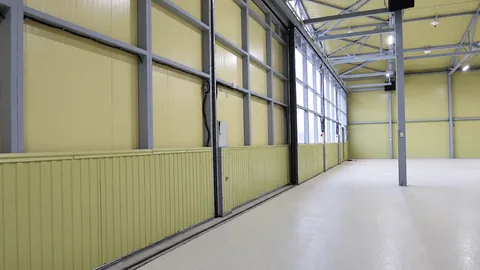

Наружные стены выполнены из заводских сэндвич панелей. Толщина – 100 мм. Утеплитель – базальтовая вата (имеет класс НГ – негорючие материалы). Ширина сэндвич-панели – 1000 мм.

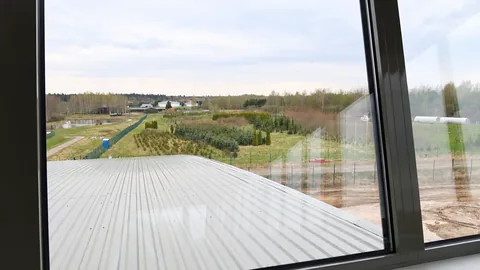

Крыша выполнена из сэндвич-панелей поэлементной сборки. В основе данного типа панелей лежит металлический корытный профиль, который и воспринимает основную несущую нагрузку. Далее в углубление профиля укладывается утеплитель и все это покрывается арочным профилированным листом марки НС-44.

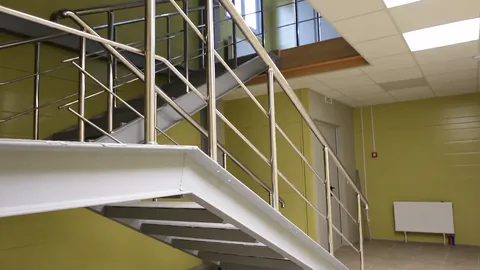

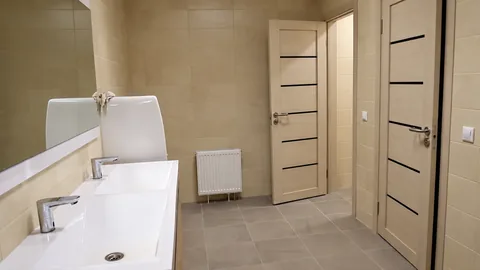

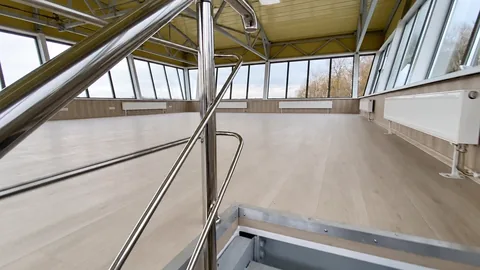

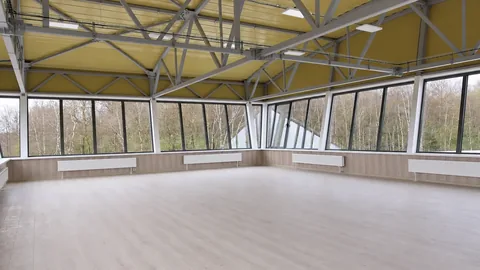

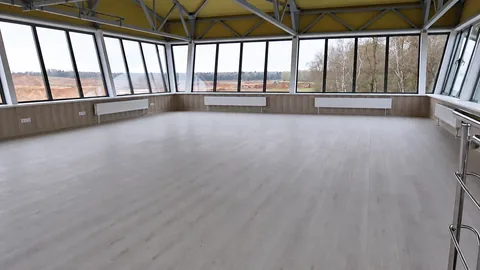

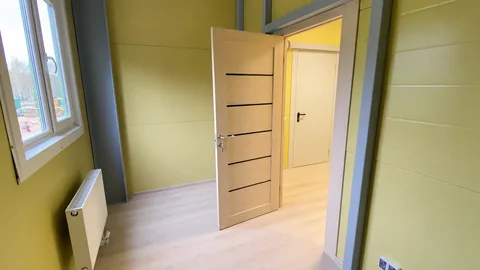

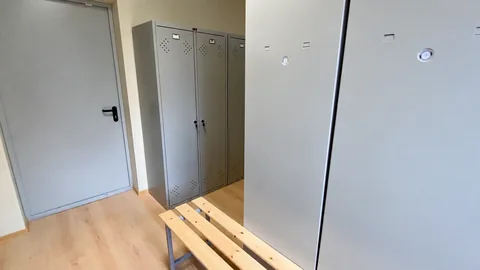

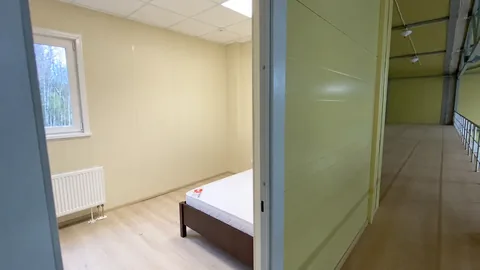

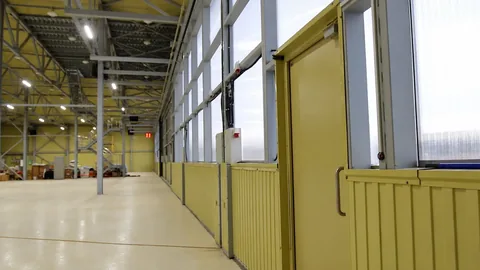

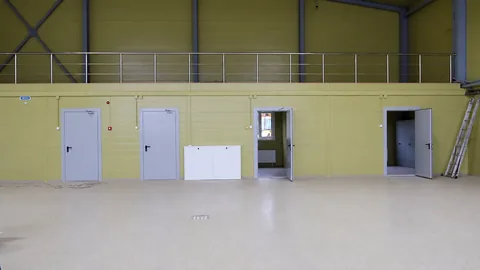

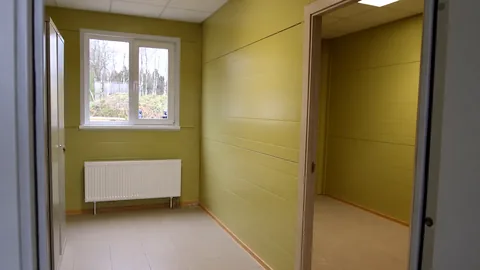

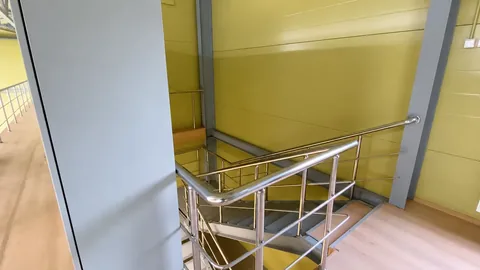

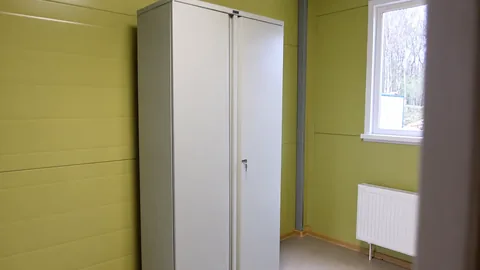

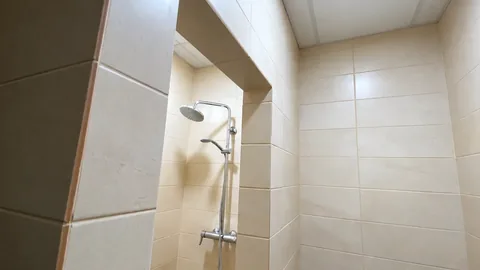

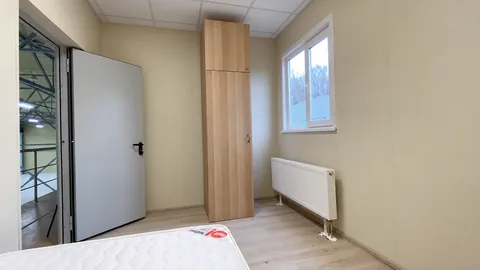

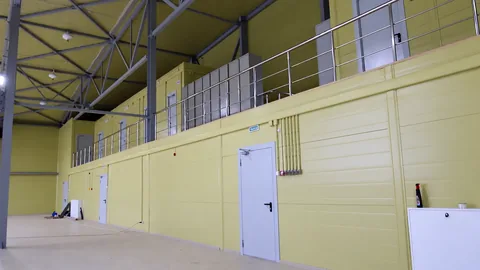

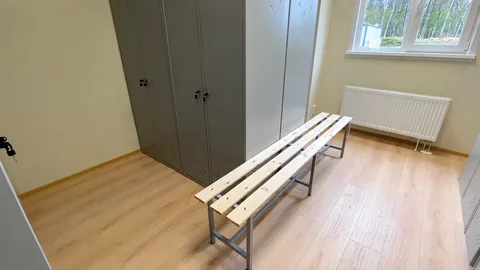

Внутренние перегородки так же выполнены из заводских сэндвич-панелей. Толщина утеплителя 80 мм. Утеплитель – базальтовая вата (имеет класс НГ – негорючие материалы). Так же в помещениях предназначенных для работы персонала была выполнена офисная отделка (ламинат, армстронг и т.д.).

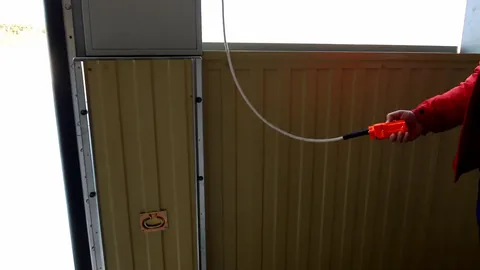

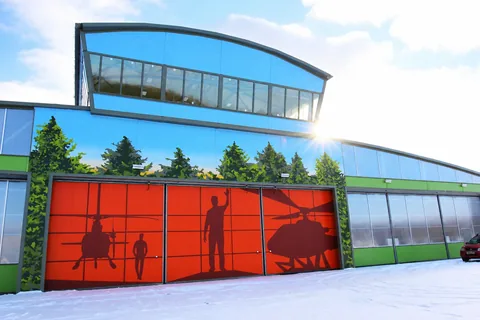

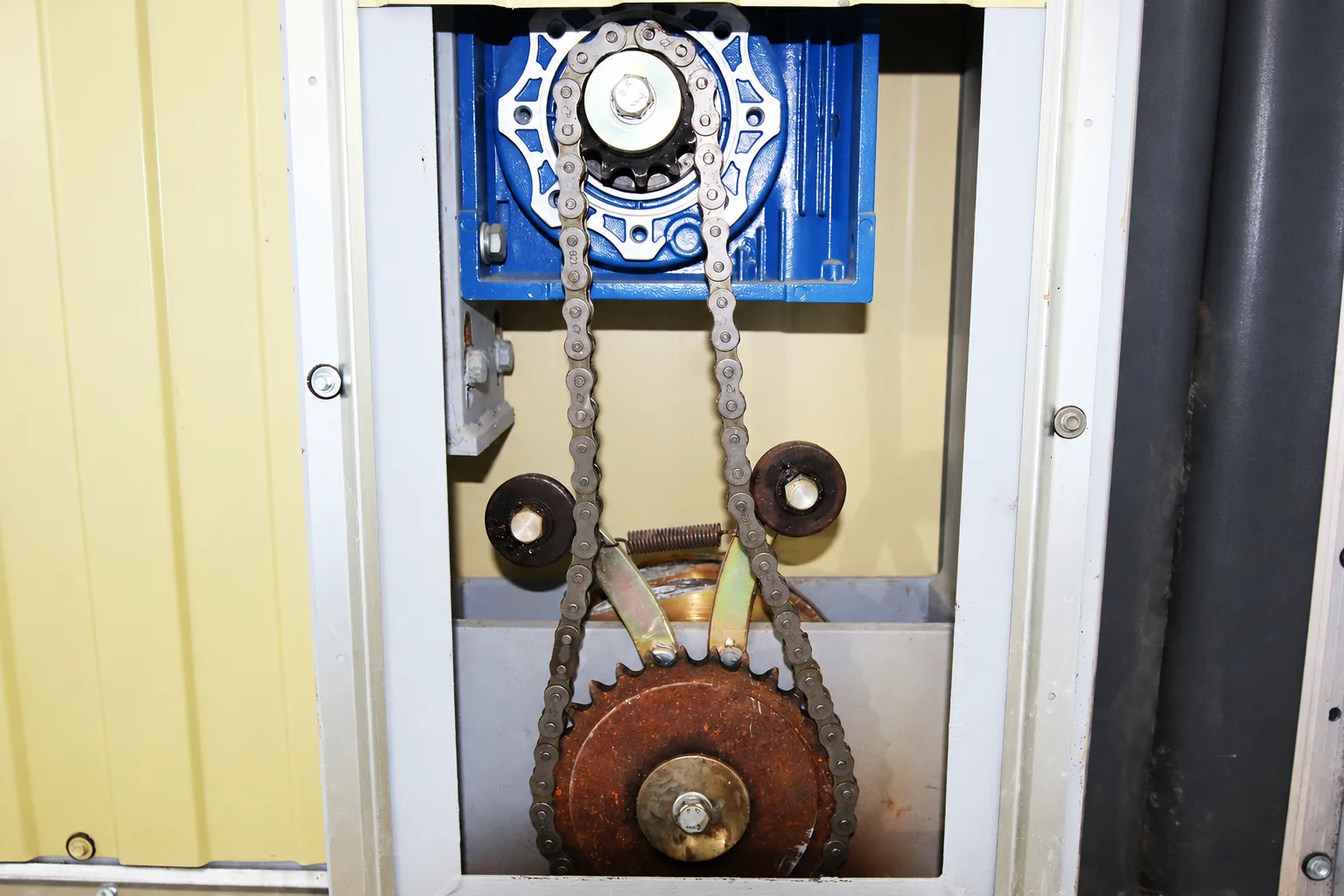

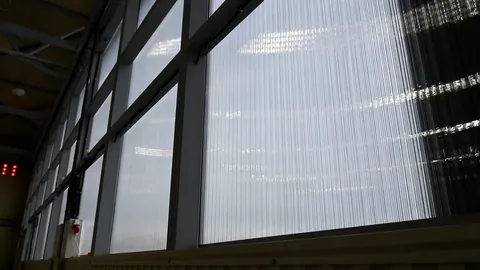

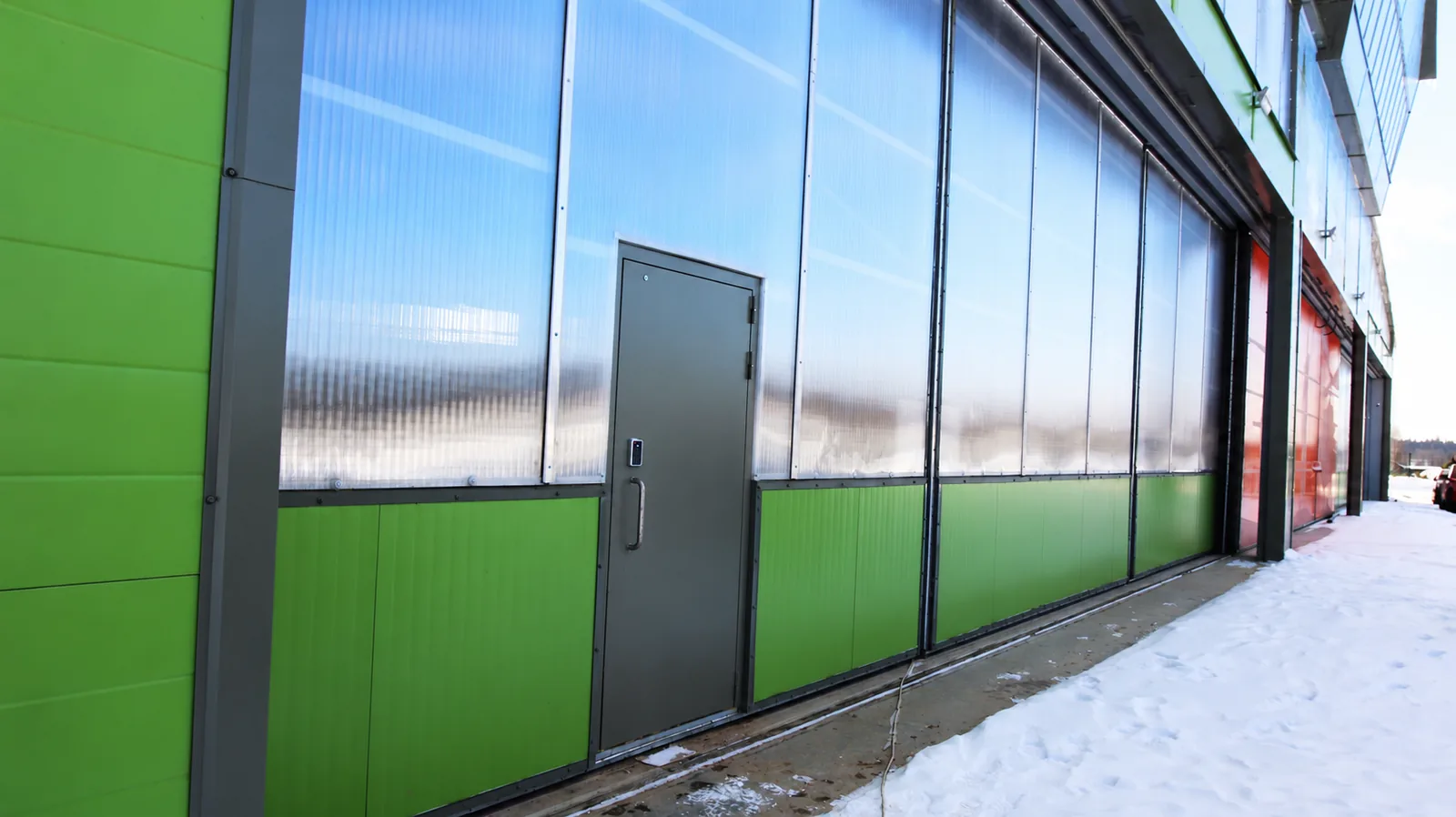

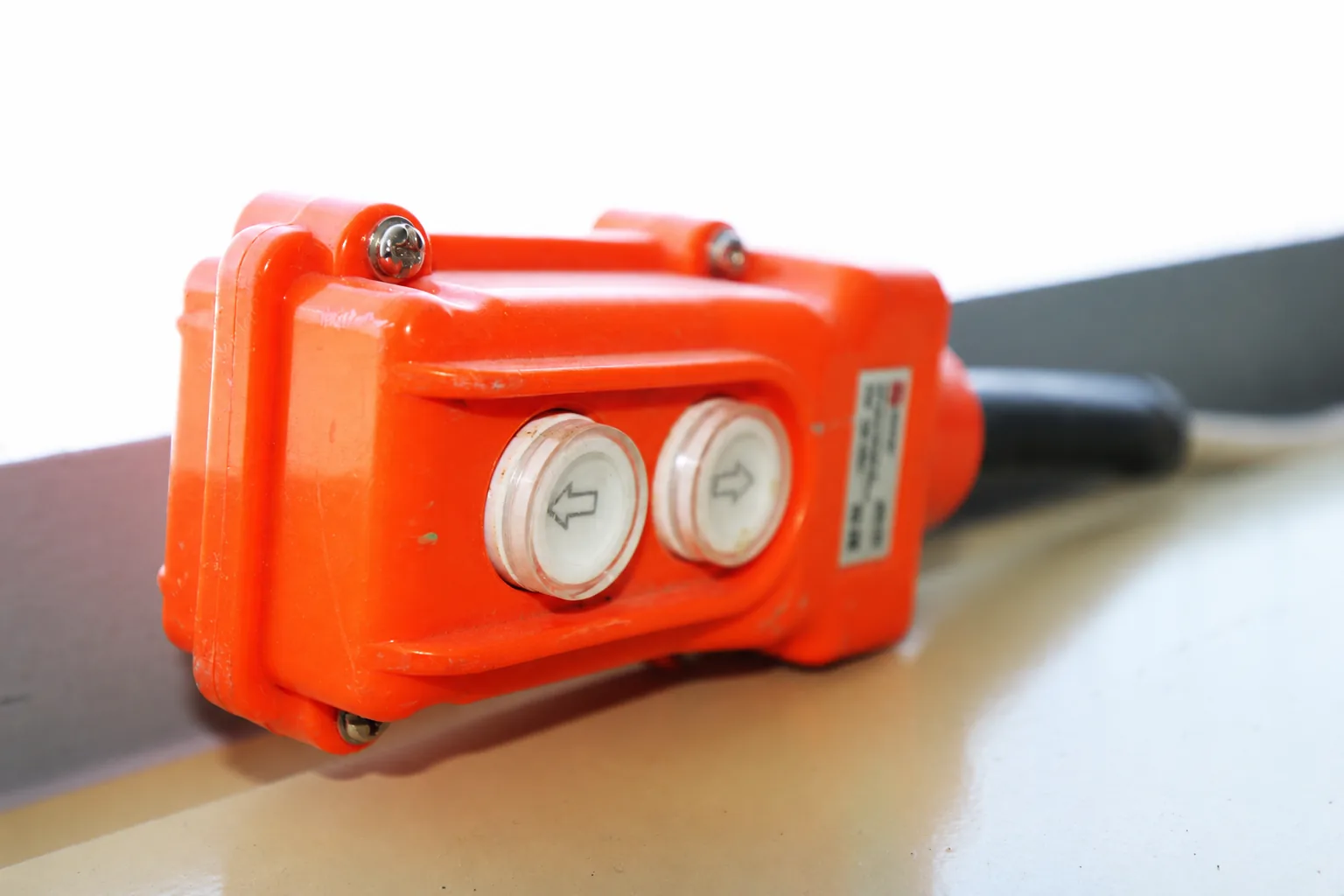

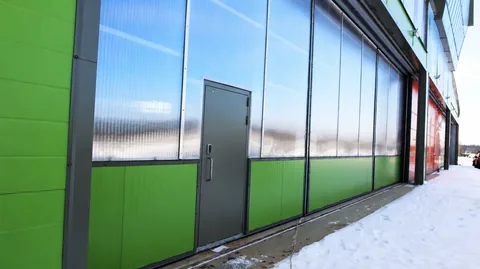

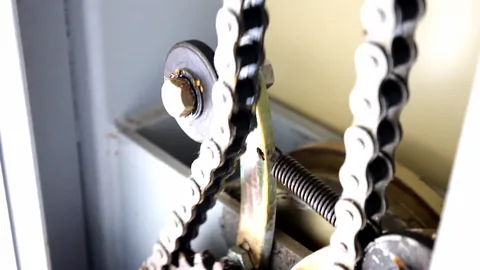

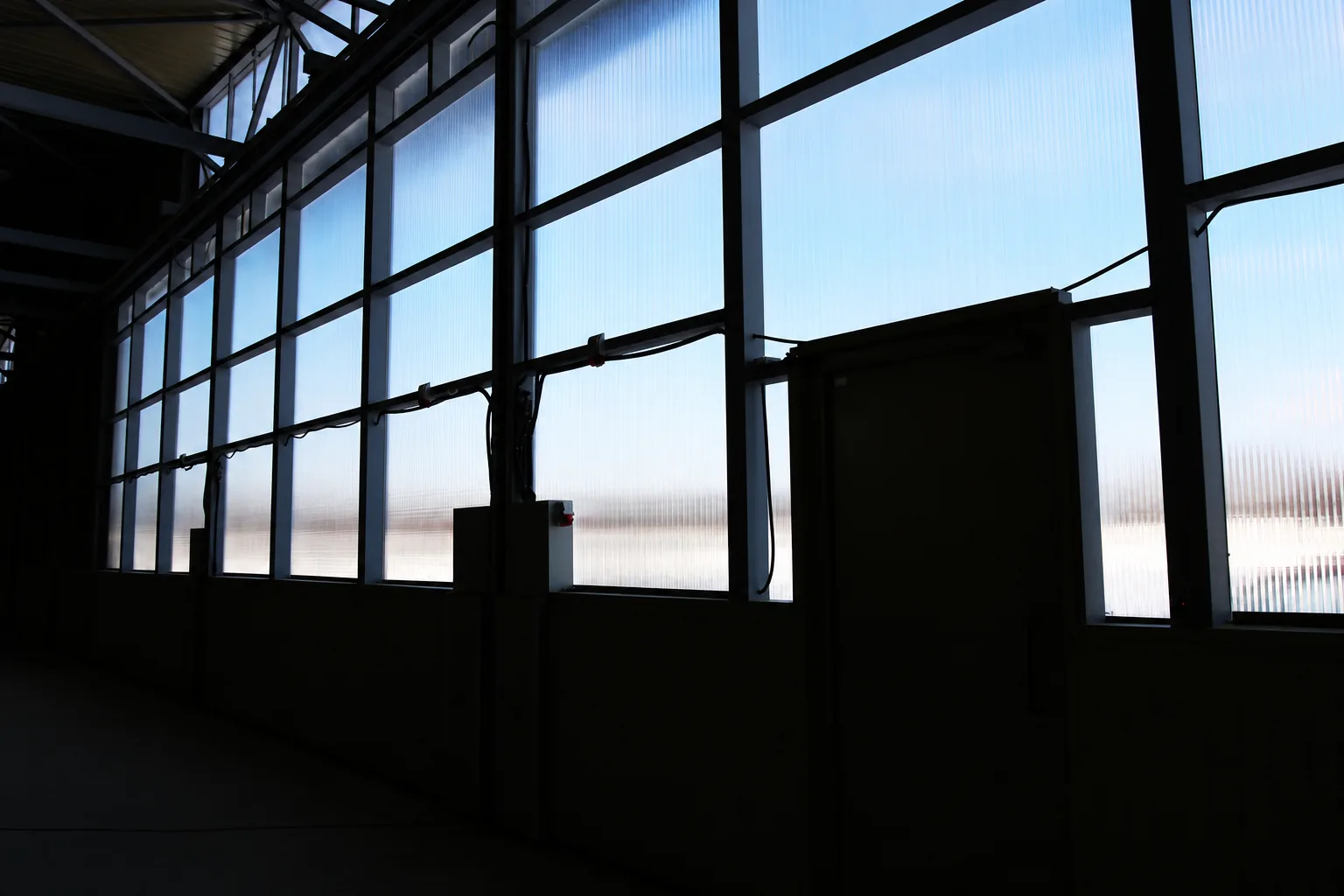

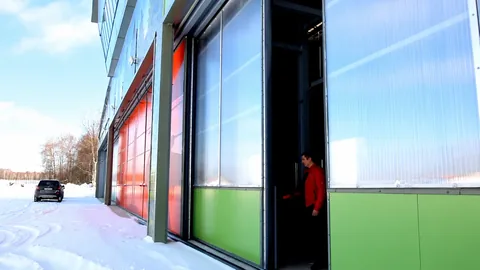

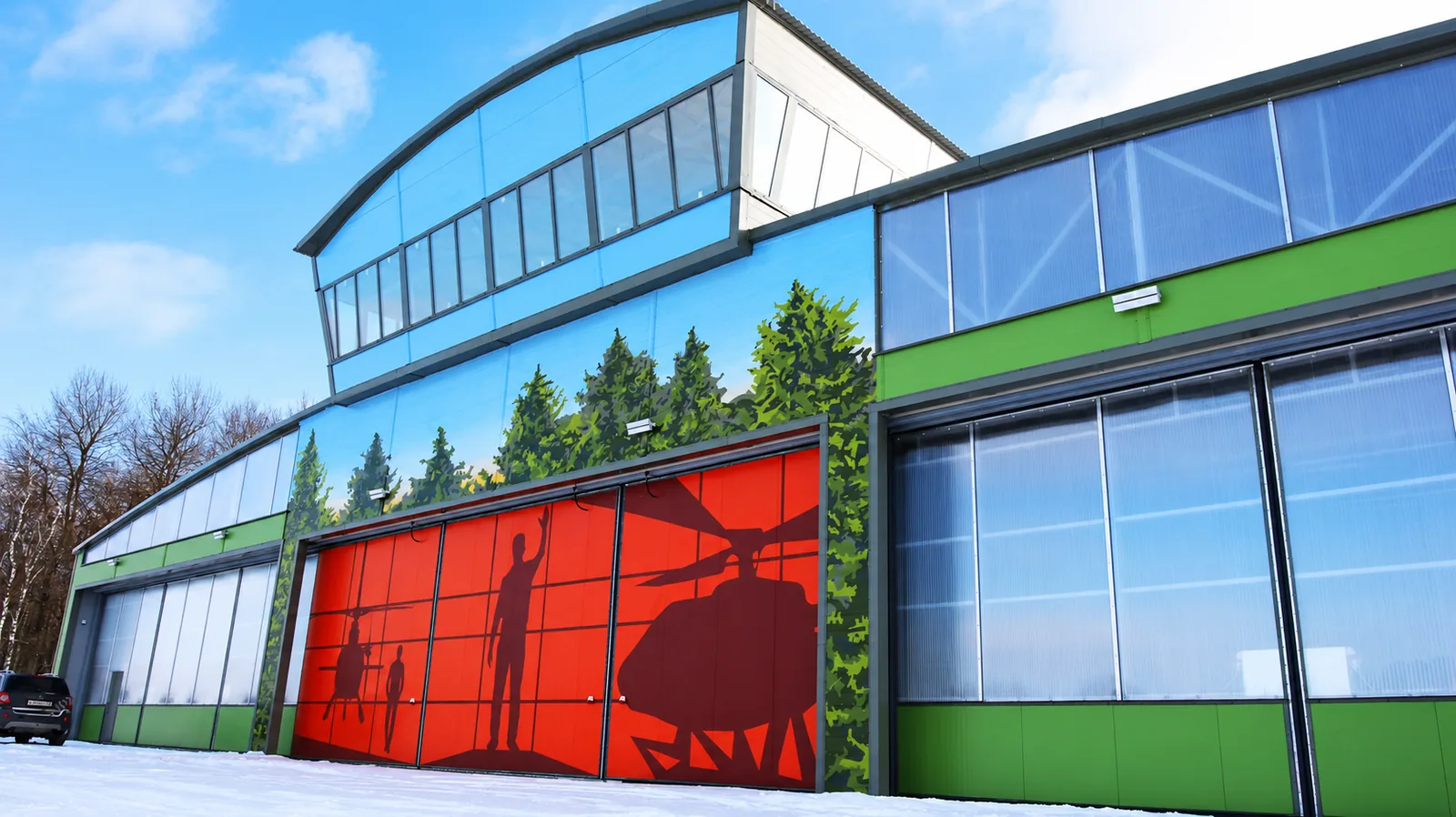

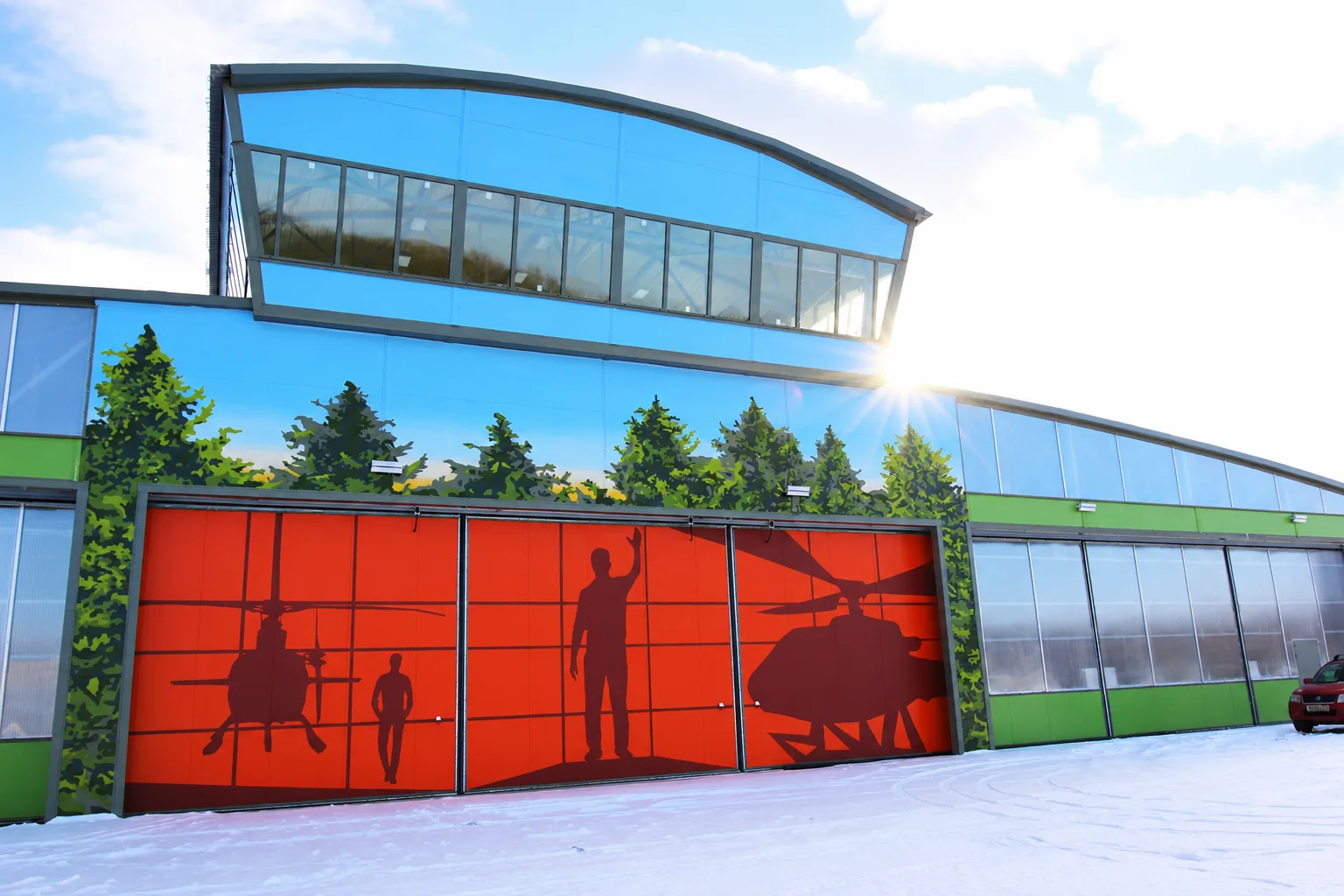

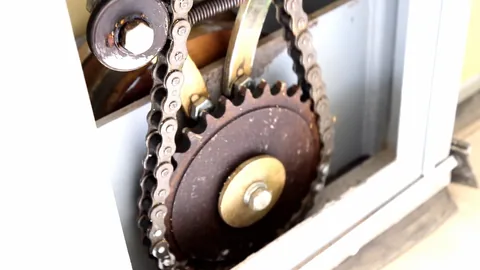

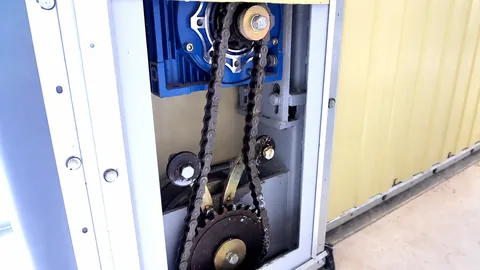

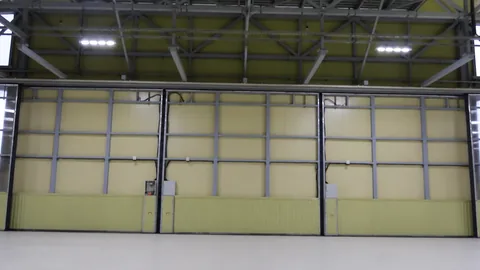

Ворота раскатные с электроприводом. Световой проем 16х5 м. Обшивкой ворот в верхней их части является сотовый поликарбонат, что позволяет сделать их конструкцию светопрозрачной и добавить освещенности в дневное время суток внутри ангарной зоны.

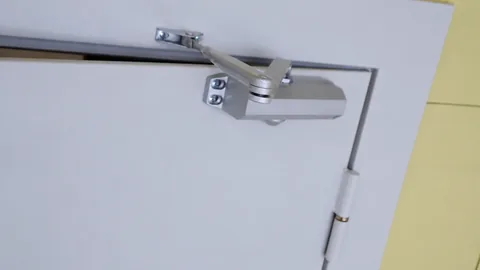

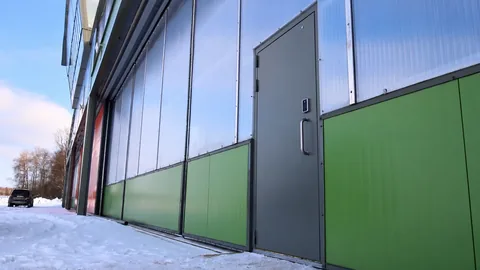

Дверь уличная, металлическая. Дверь выполнена в противопожарном исполнении. Комплектуется замком и доводчиком, а так же системой СКУД.

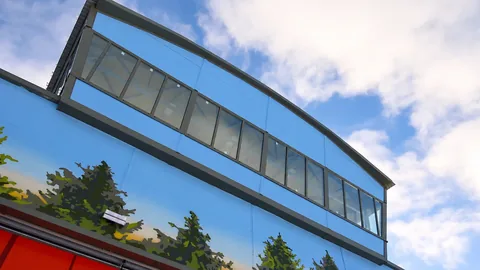

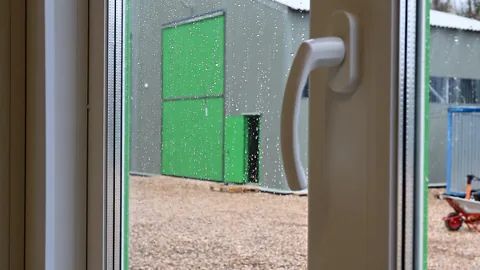

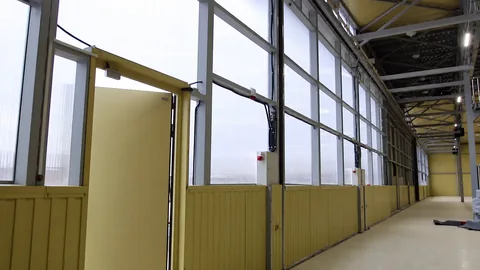

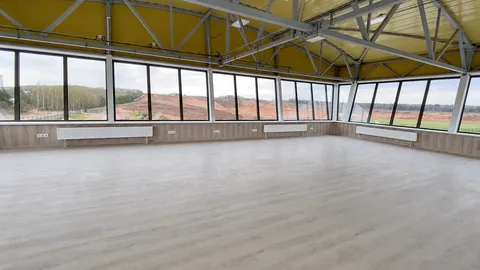

Окна глухого исполнения. Профиль – ПВХ. Окраска ПВХ профиля выполнена в цвета согласованные с заказчиком. Стеклопакет двухкамерный.

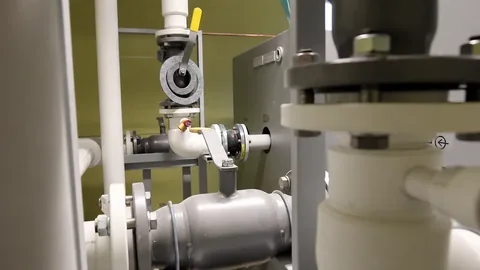

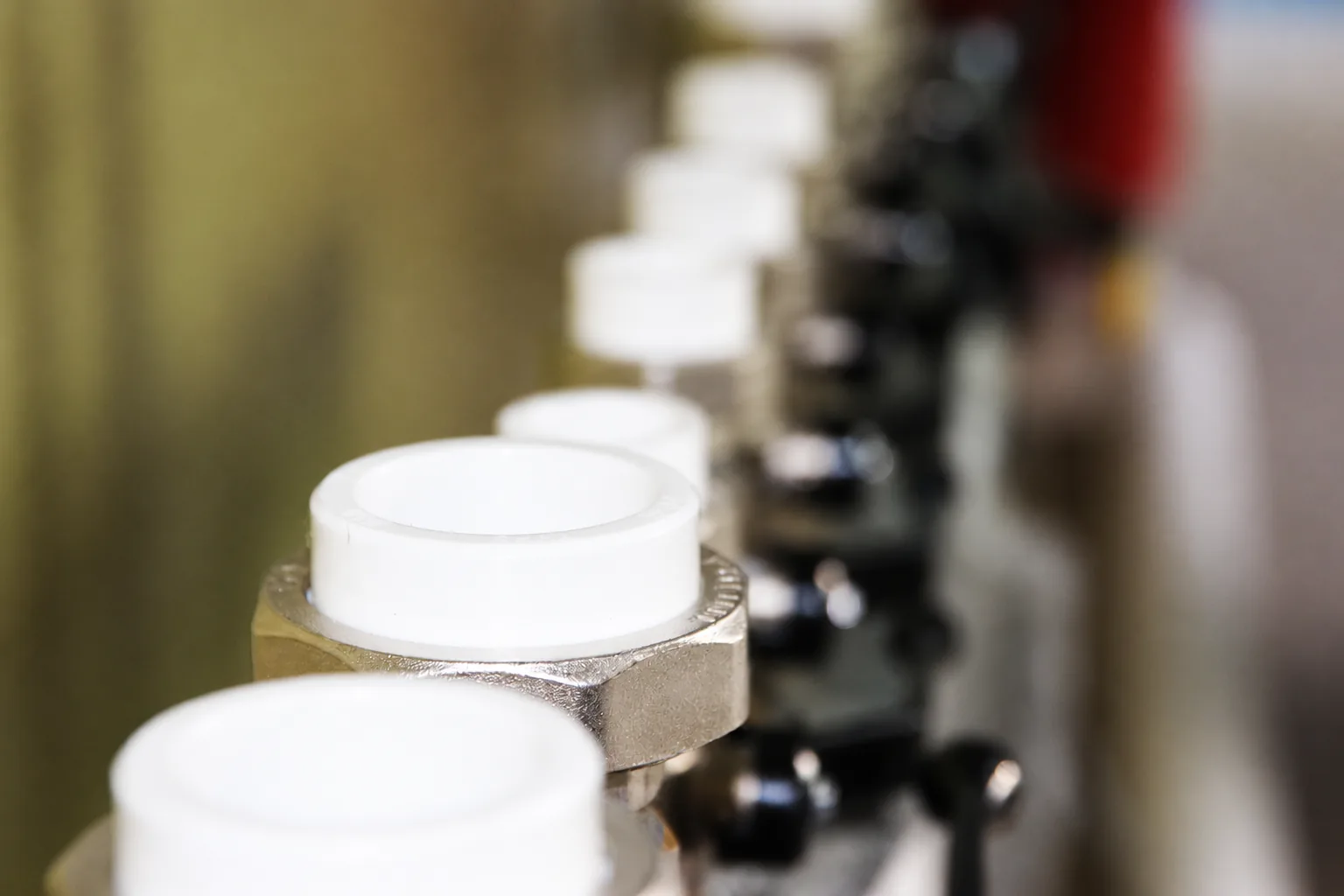

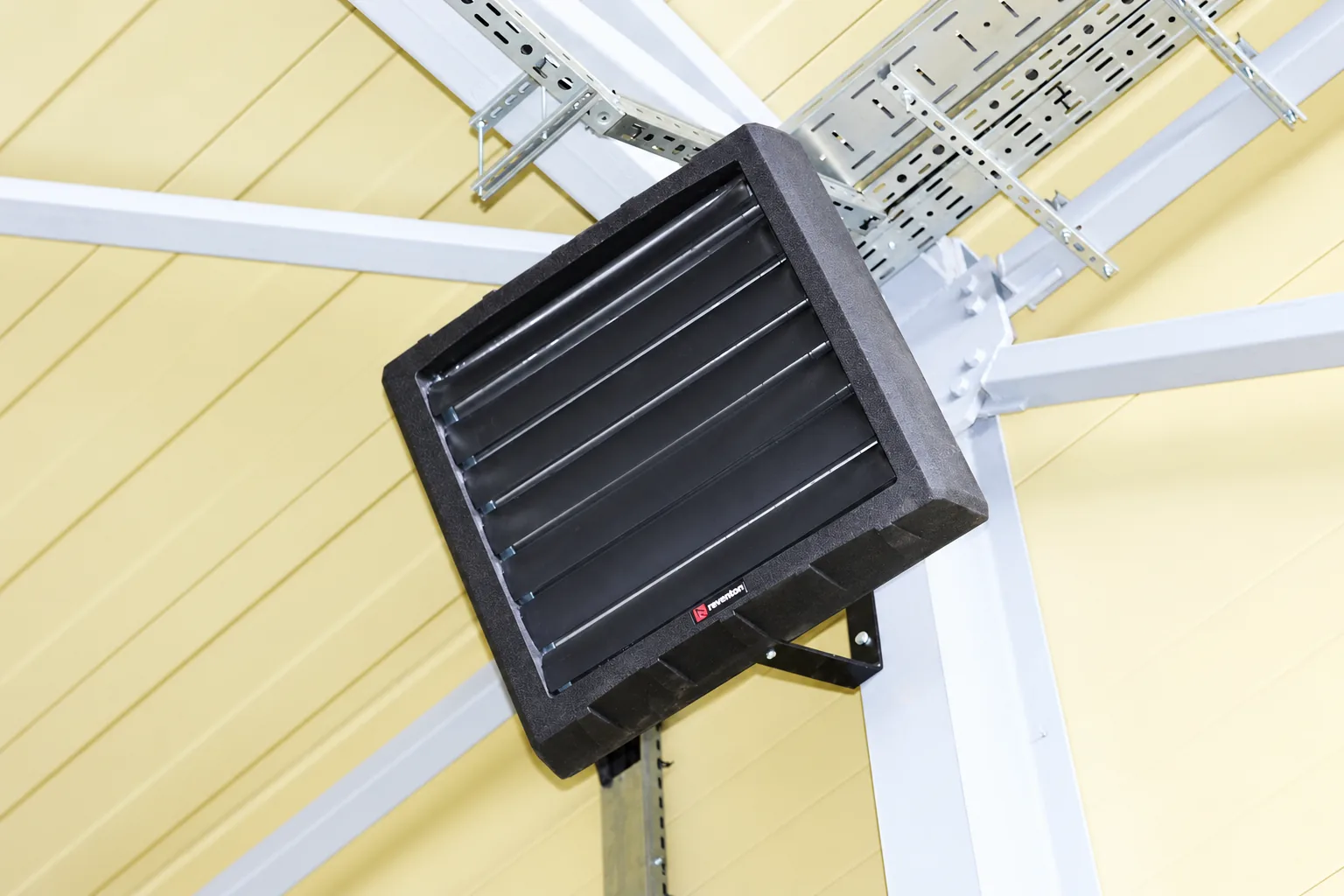

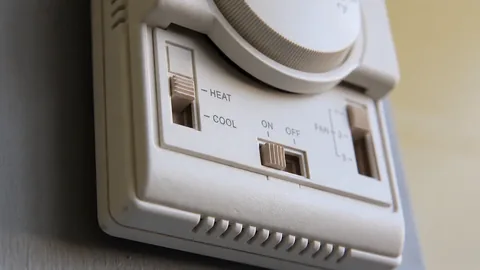

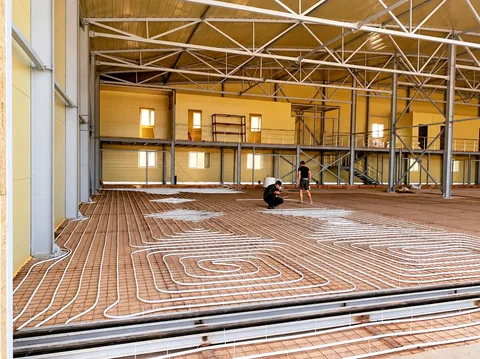

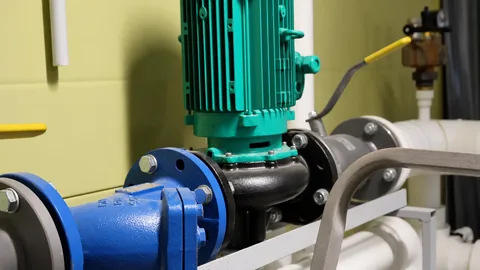

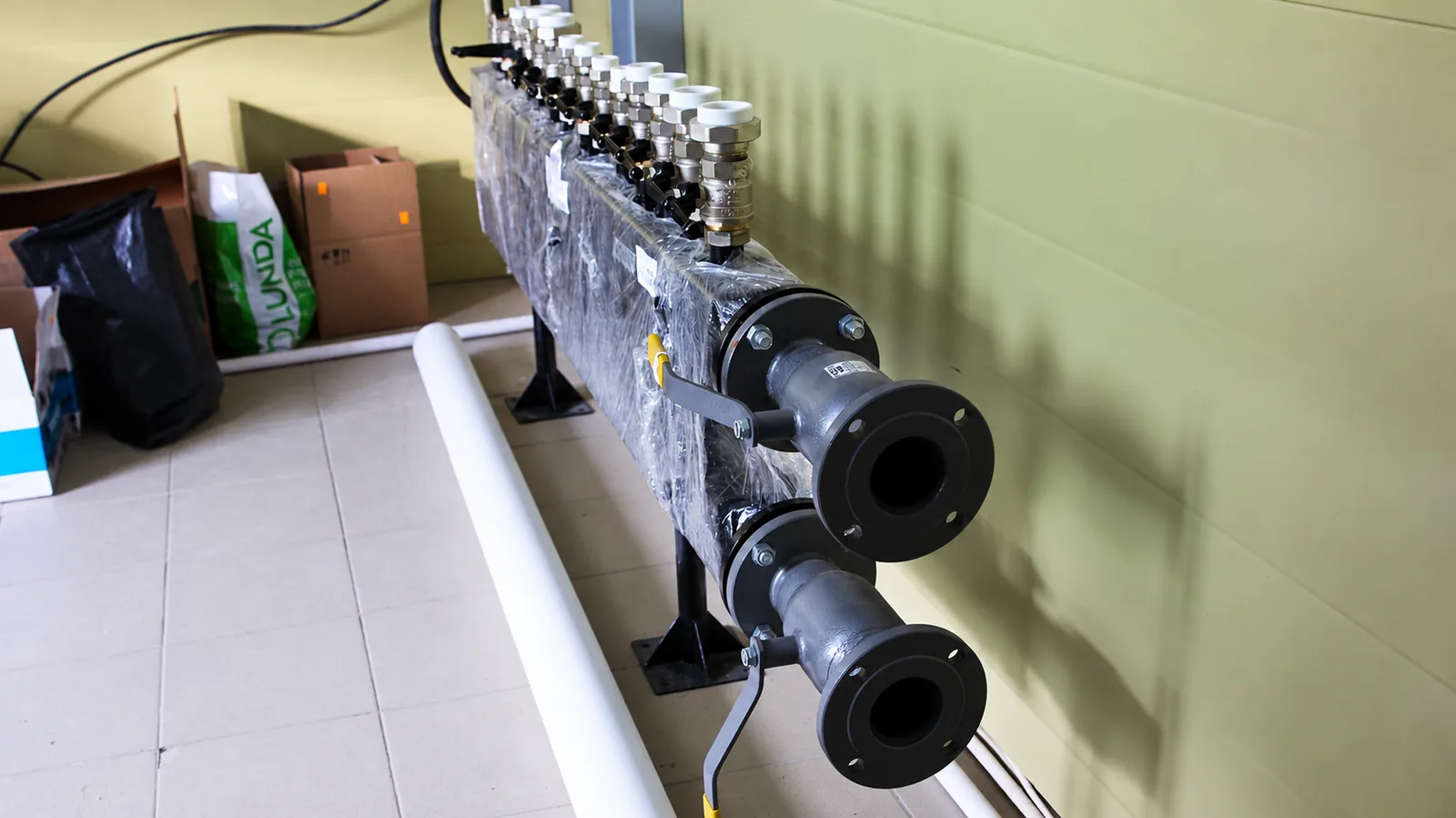

Система отопления Комплекс оснащен одной из самых современных систем геотермального отопления. Поставщиком тепловых насосов выступила компания Viessmann. Тепло от тепловых насосов подавалось на два независимых тепловых контура, систему теплого пола и воздушные отопители типа Вулкан. Так как тепловые насосы могут использоваться еще и как система кондиционирования в летний период, то в помещениях работы основного персонала, а также в КДП была реализована подача охлажденного воздуха.

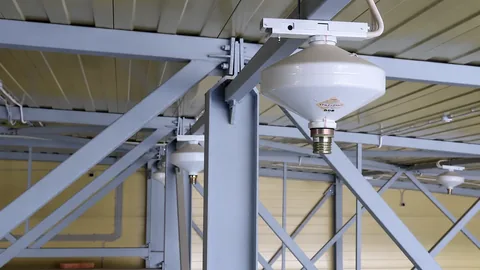

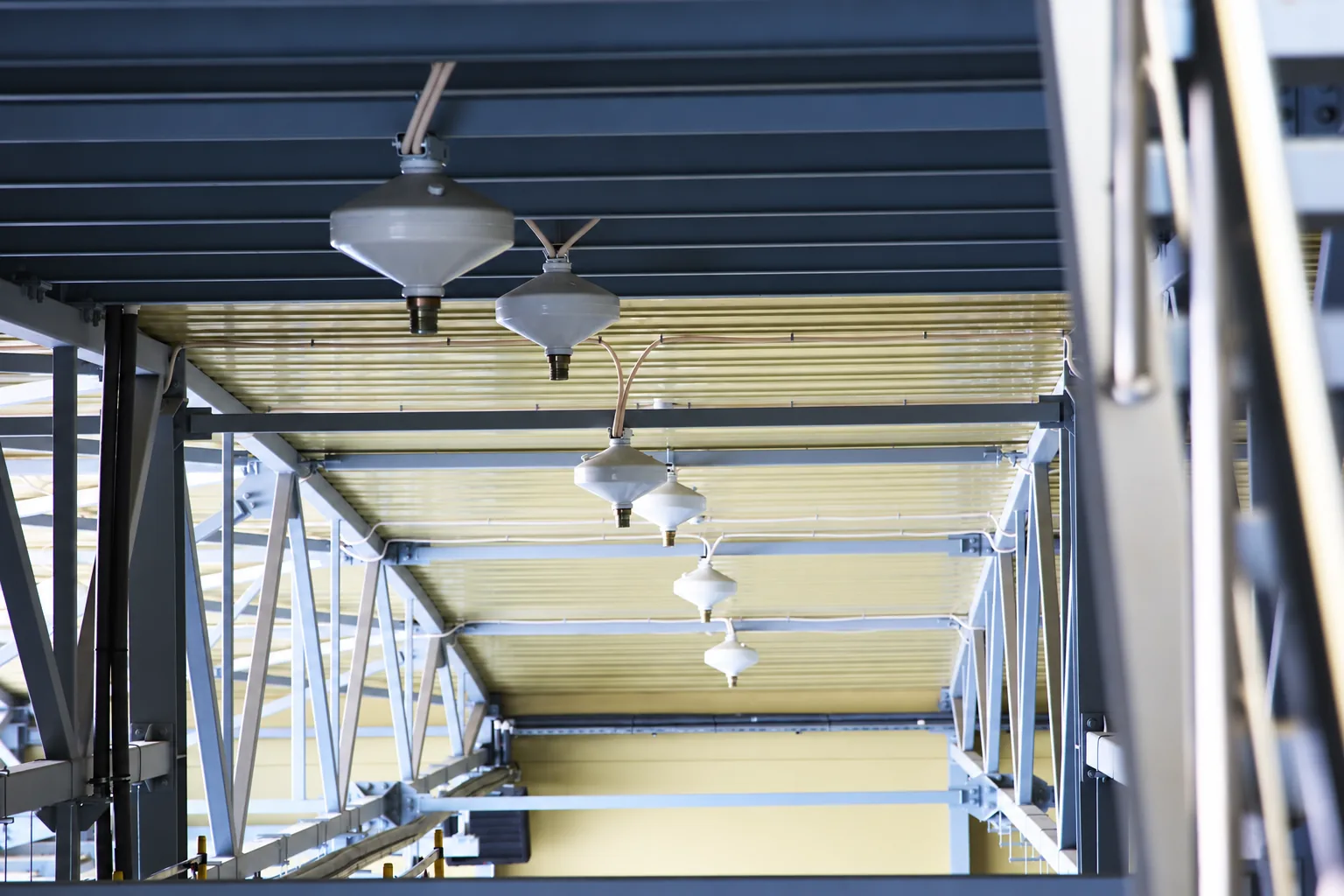

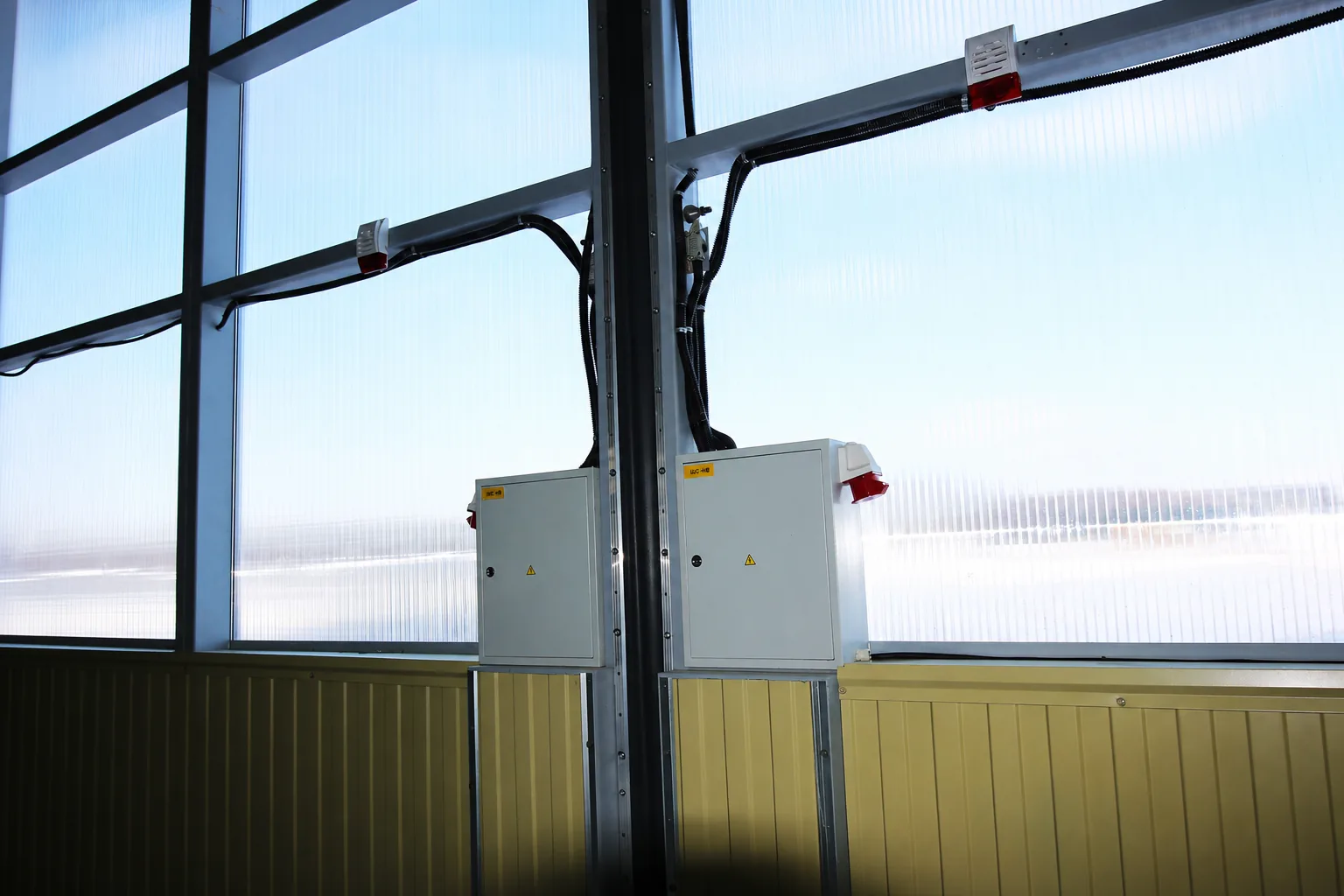

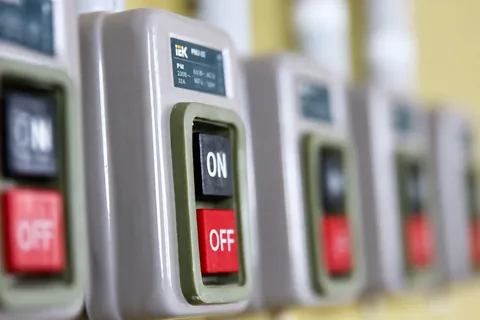

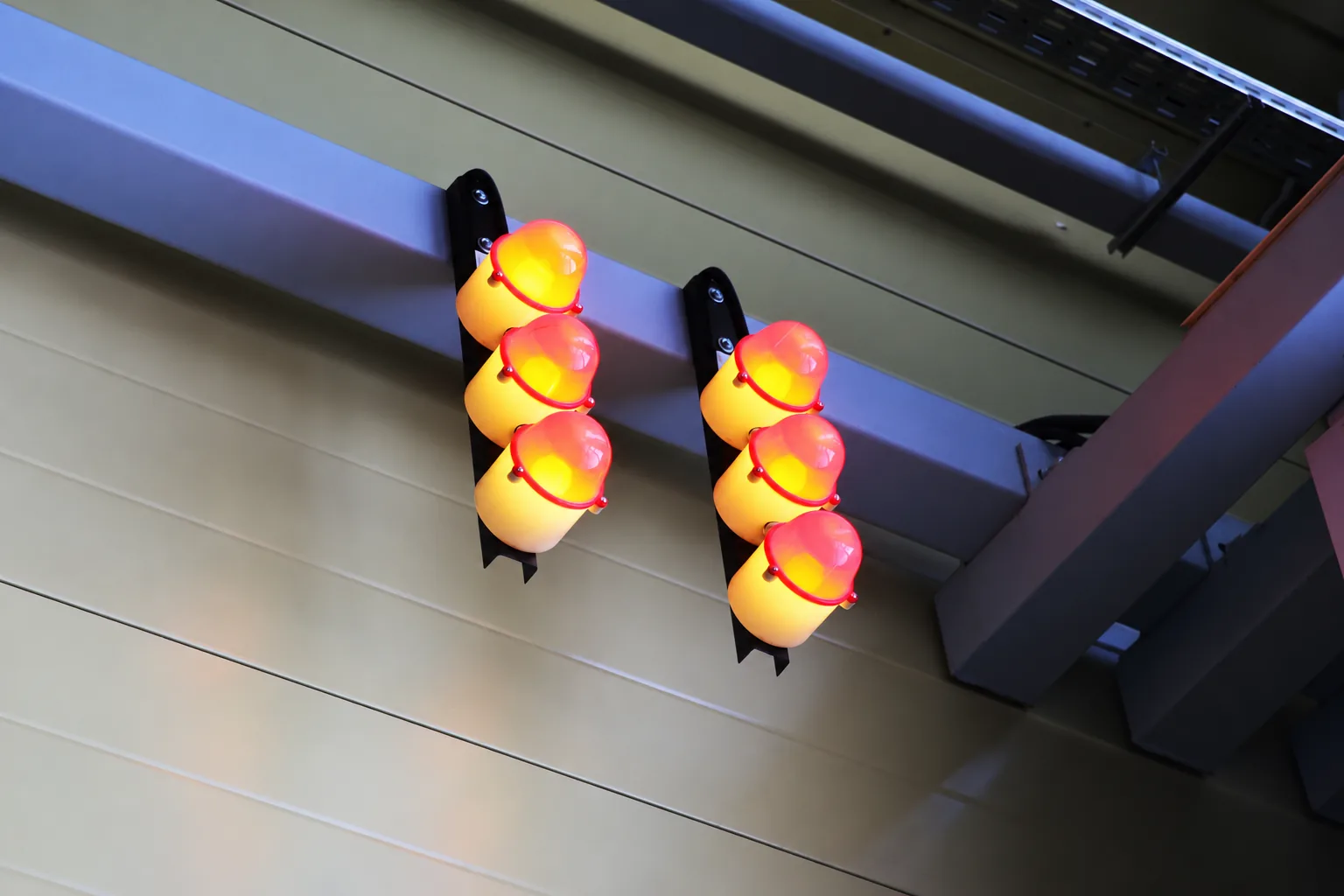

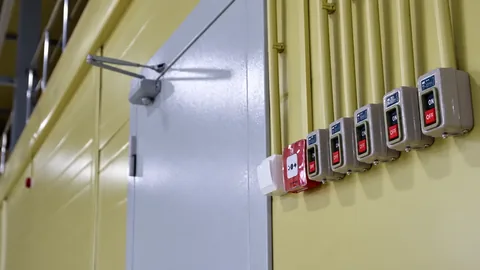

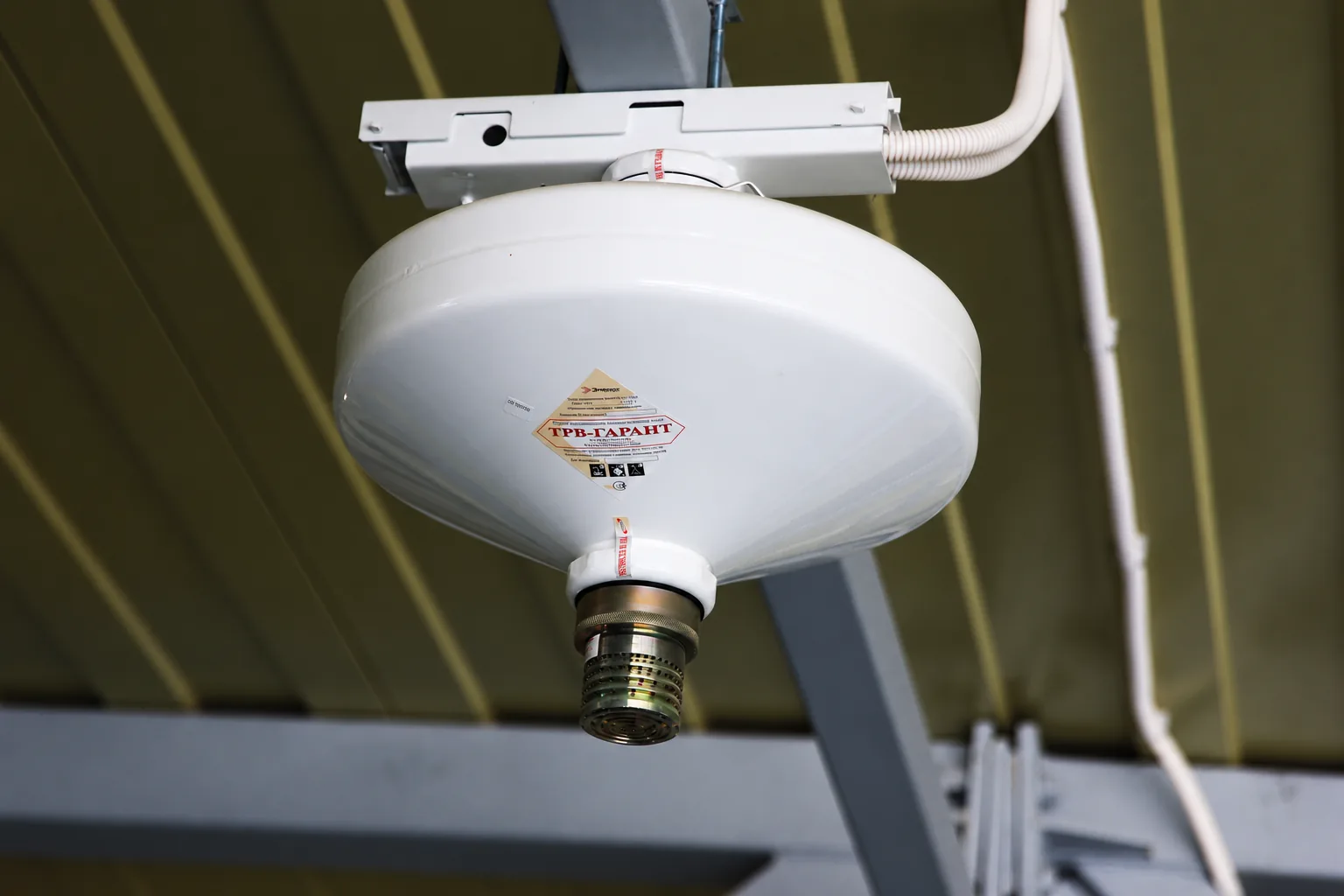

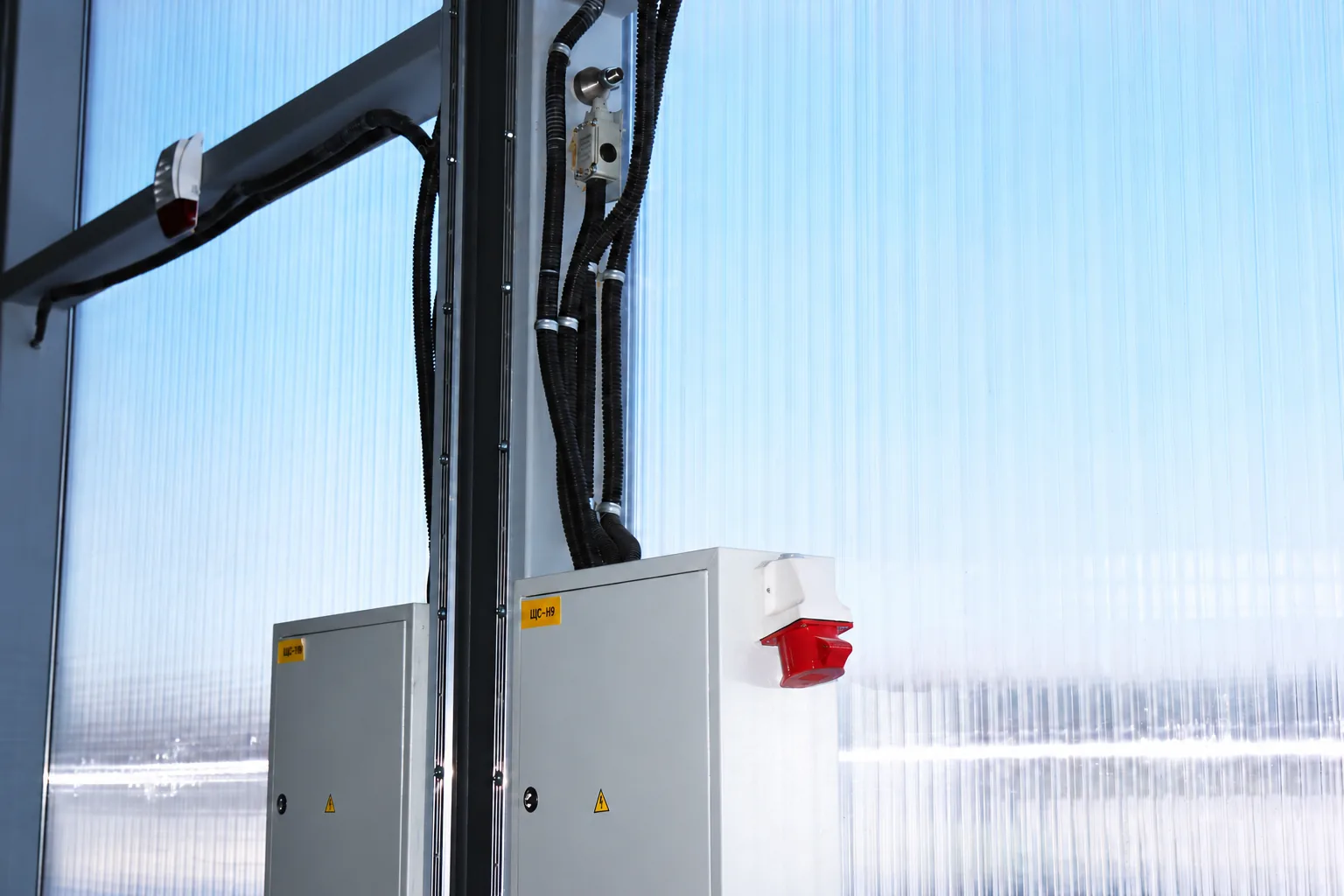

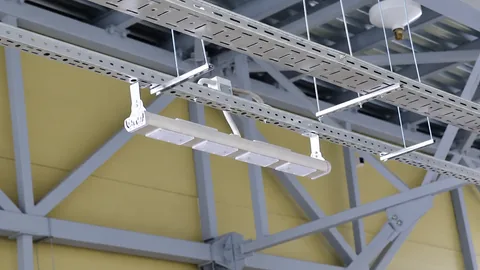

Дополнительное оборудование изделие так же было снабжено системами электроосвещения и электроснабжения, системой пожарной и охранной сигнализации, а так же модульной системой пожаротушения.
Расположение объекта
Регион строительства: Московская область
Адрес объекта: М.О. Стрельбищный комплекс «Лисья нора»
Координаты объекта: 56.166635, 37.537996
Заказчик и отзыв
Стрельбищный комплекс «Лисья нора»
