Фотографии объекта
Характеристики
| Габариты, м | Терминал: 26,5 x 8 м, <br>Ангар: 18 x 15 |
|---|---|
| Площадь по осям, м² | <br>Терминал: 198 м<sup>2</sup>, <br>Ангар: 438 |
| Полезная внутренняя высота, м | <br>Терминал: 5,5 м, <br>Ангар: 7,5 |
| Снеговая нагрузка, кг/м² | 2 |
| Ветровая нагрузка, кг/м² | 4 |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная односкатная
Стеновое ограждение
Сэндвич-панели
Кровля
Мягкая кровля (мембранная)
Утеплитель
Минеральная вата
Ворота
Подъемно-складные (стропные)
Описание из архива

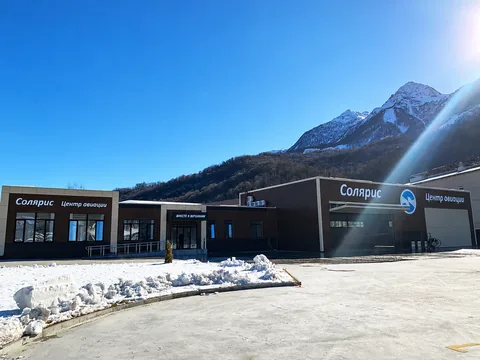

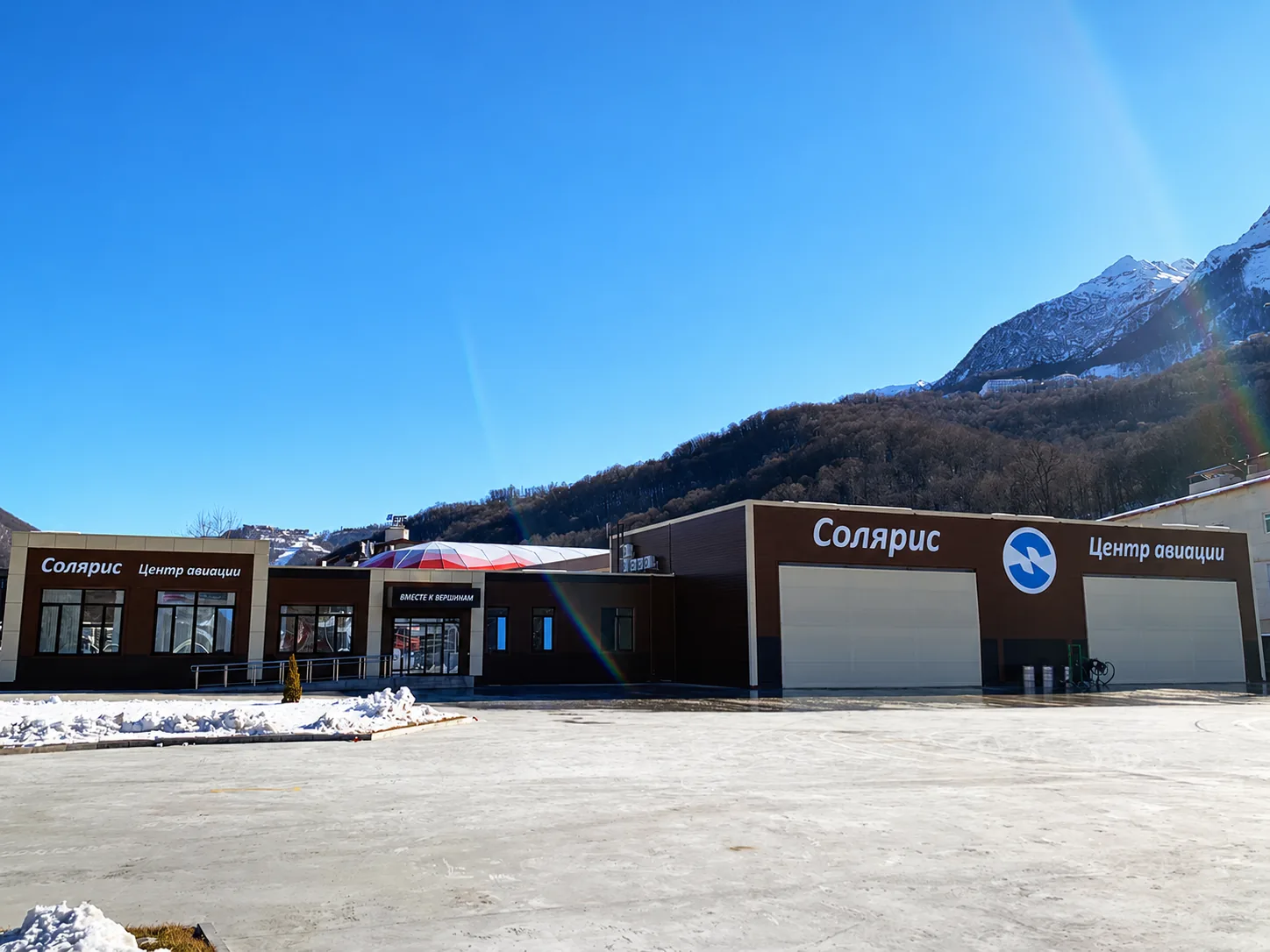

Комплекс условно разделен на два блока:

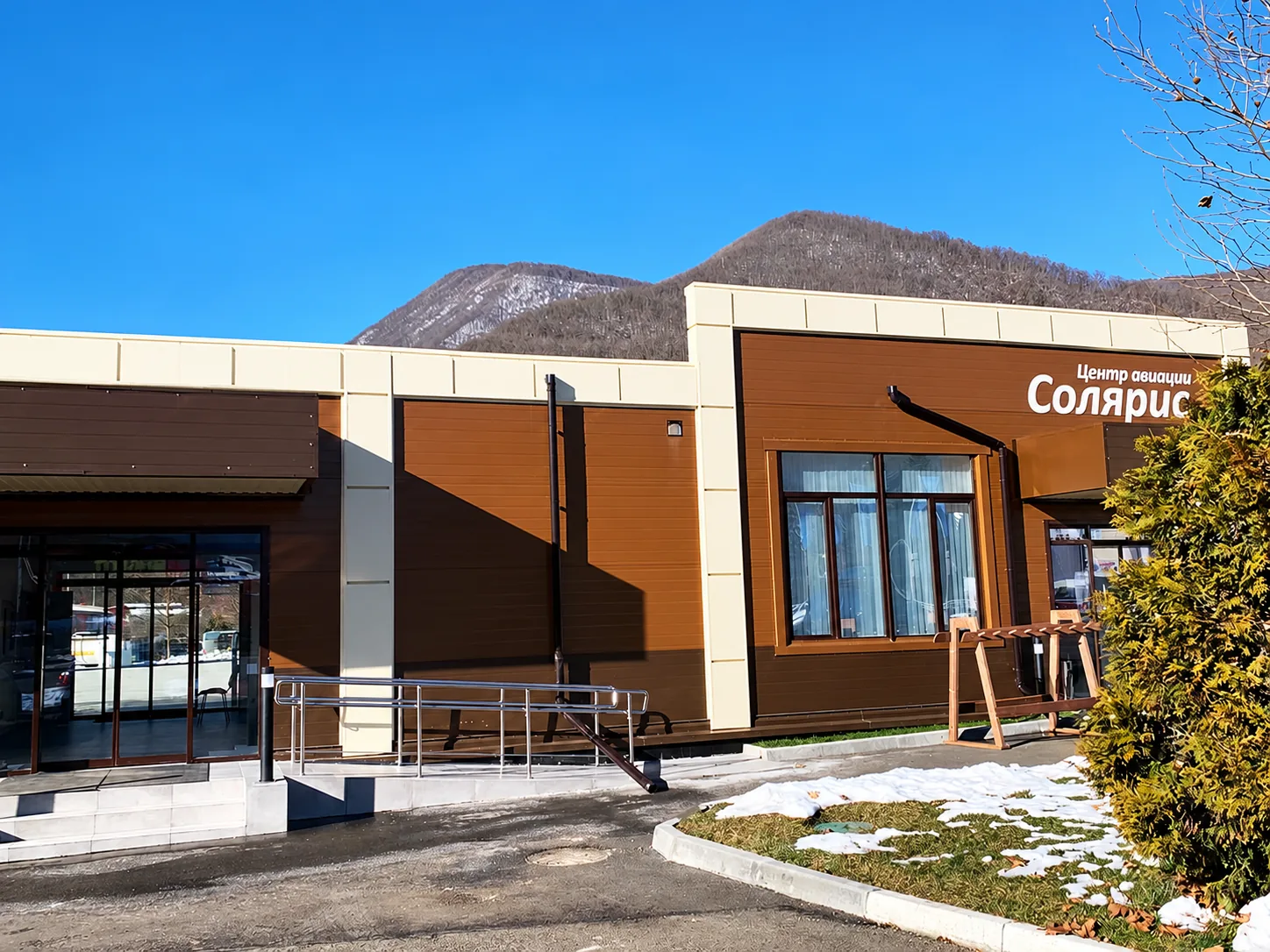

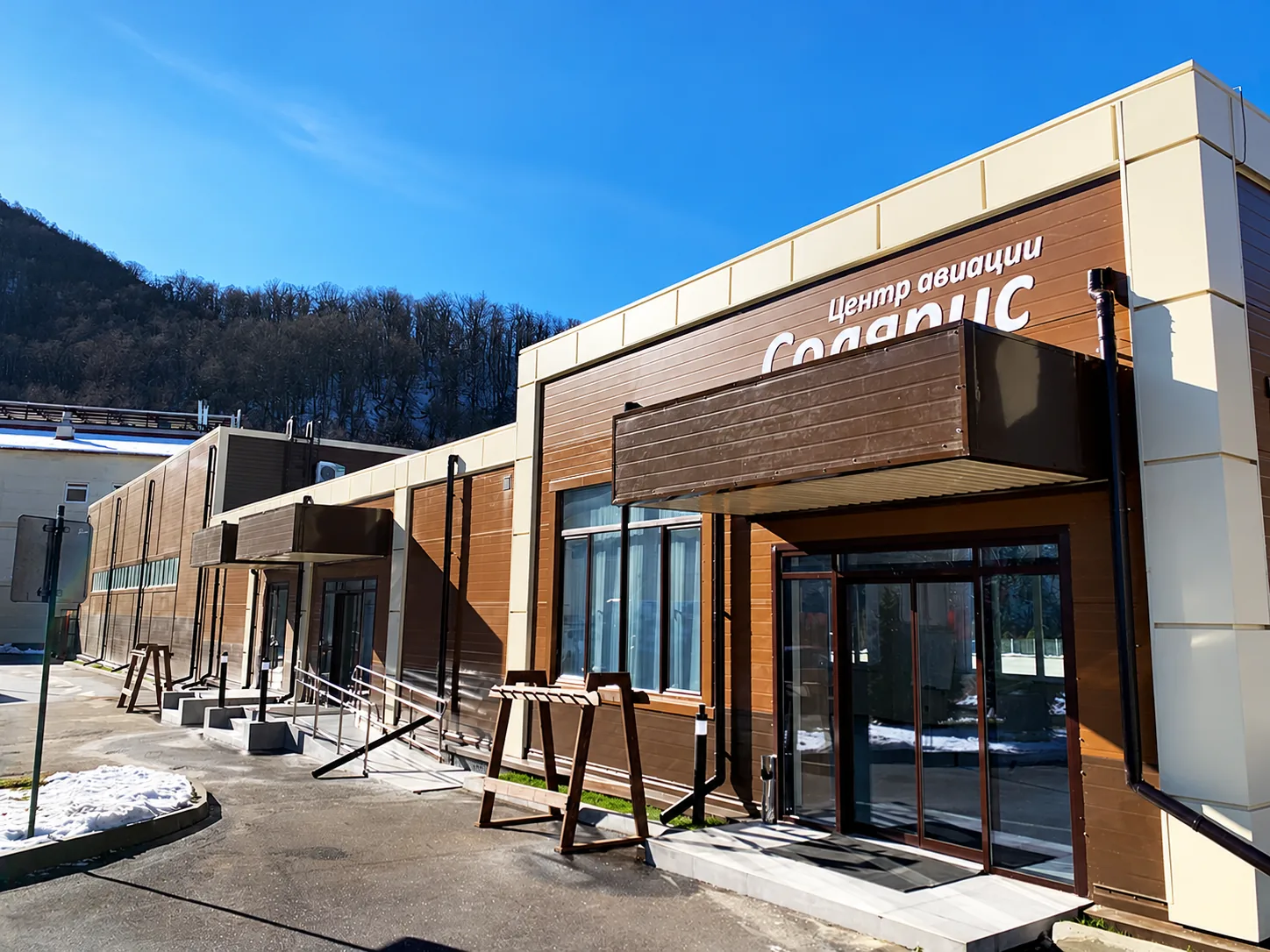

Блок №1 – Терминал для пребывания гостей и персонала.
Общая площадь блока 198 м2. Размеры в осях 26,5×8 метров. Высота здания переменная. В наименьшей точке 4,5 м, в наибольшей – 5,5 м.
Металлический каркас прямостоечный по стоечно-балочной конструктивной схеме. Металлический каркас проектировался с учетом географического расположения объекта строительства, климатических условий местности, такие как повышенная снеговая и ветровая нагрузка для горных районов Краснодарского края и сейсмические воздействия.

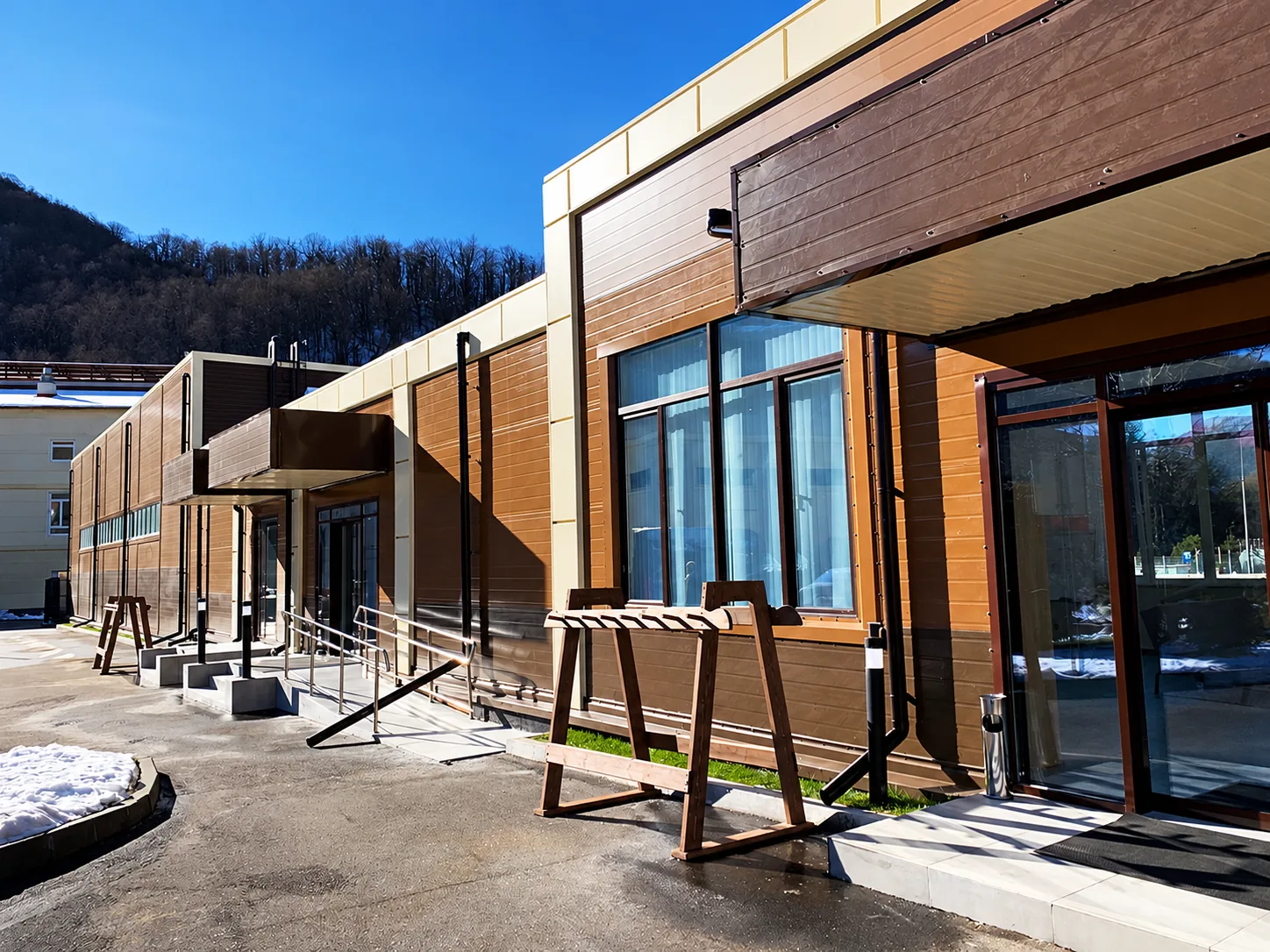

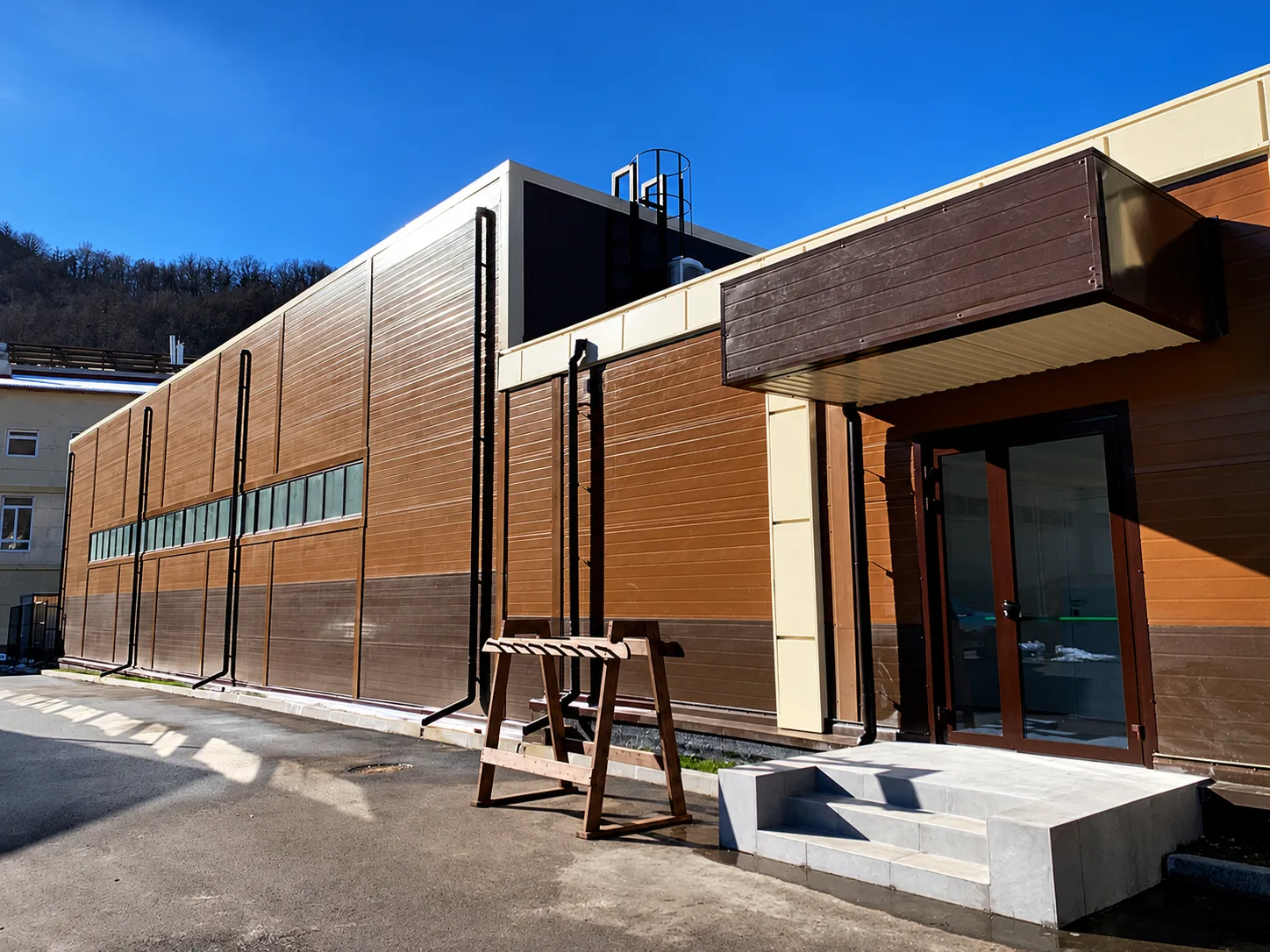

Наружные стены выполнены из сэндвич-панель толщиной 120 мм. Утеплитель на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина сэндвич-панели – 1000 мм.
Кровля односкатная, мягкая, мембранная. Несущая основа – профилированный лист Н60-1000-0,9. Пароизоляционный фольгированный слой на основе битумных материалов. Минераловатный утеплитель толщиной 100 мм. Жесткий утеплитель Пеноплэкс толщиной 50 мм. Кровельная ПВХ мембрана толщиной 1 мм на подложке из стеклохолста.

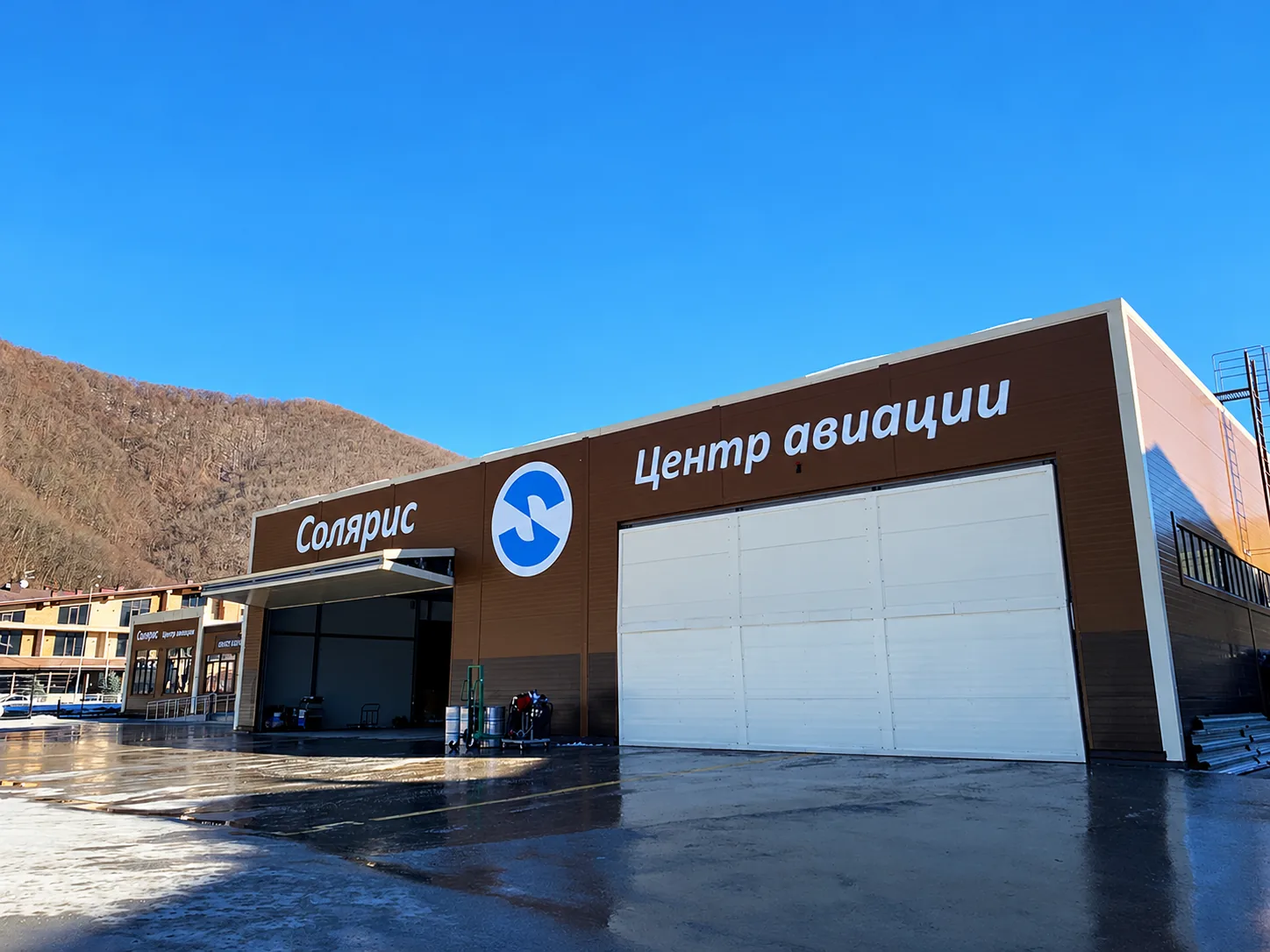

Блок №2 - Ангар для базирования вертолетов.
Общая площадь блока 438 м2. Размеры в осях 18×15. Высота до низа несущих конструкций – 5 м. Высота здания – 7,5 м.

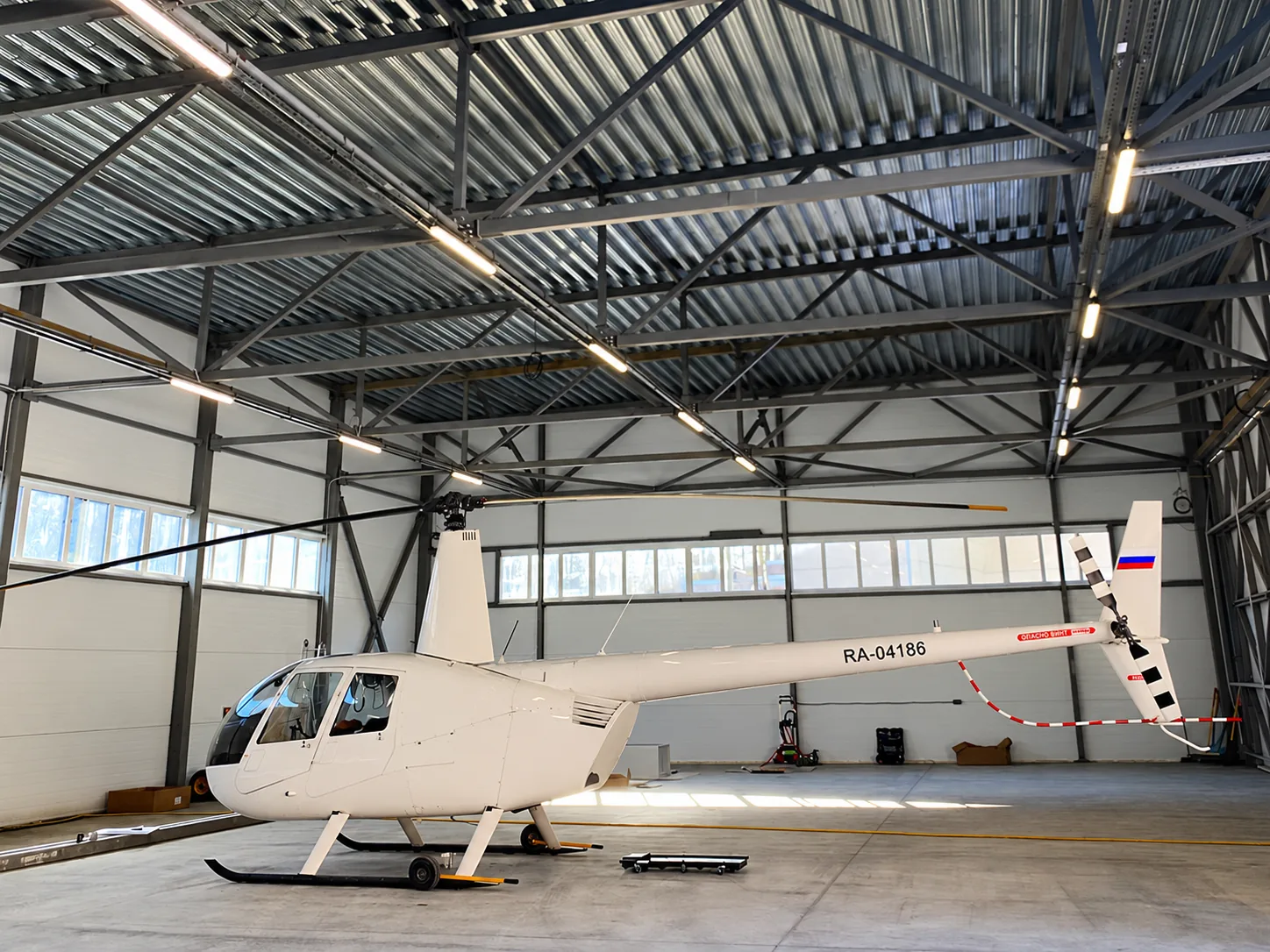

Металлический каркас заводского изготовления. Колонны выполнены из профильной толстостенной квадратной трубы. Фермы односкатные с параллельными поясами. Каркас выполнен в беспрогонном исполнении. В качестве несущих конструкций покрытия использован профилированный лист H75.
Кровля односкатная мягкая, мембранная. Несущая основа – профилированный лист Н75-850-0,9. Пароизоляционный фольгированный слой на основе битумных материалов. Минераловатный утеплитель толщиной 100 мм. Жесткий утеплитель Пеноплэкс толщиной 50 мм. Кровельная ПВХ мембрана толщиной 1 мм на подложке из стеклохолста.

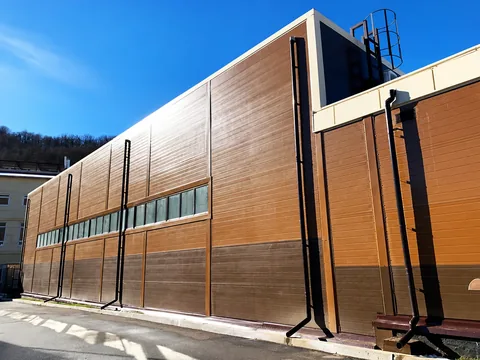

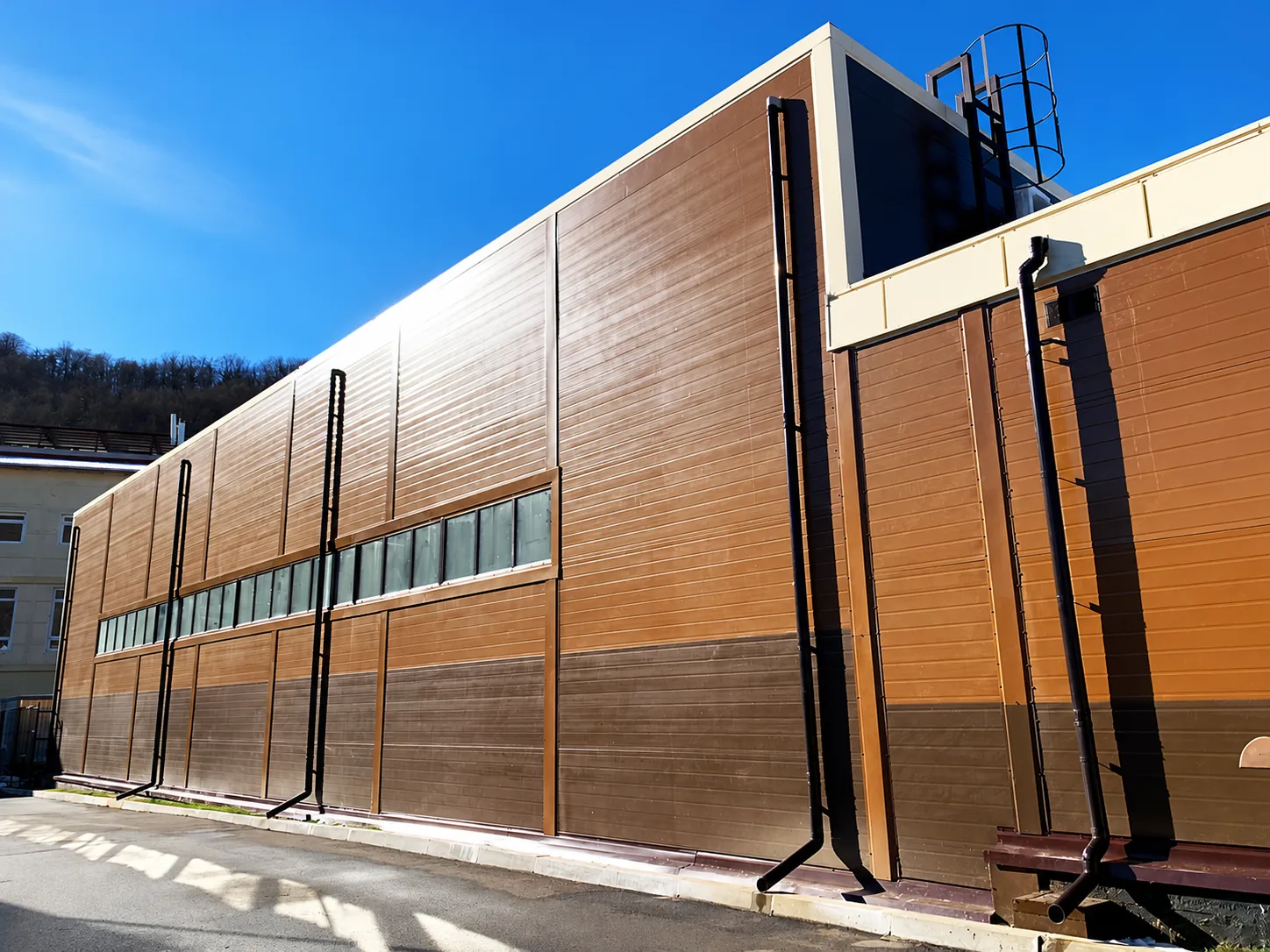

Наружные стены выполнены из сэндвич-панель толщиной 100 мм. Утеплитель на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина сэндвич-панели – 1000 мм.

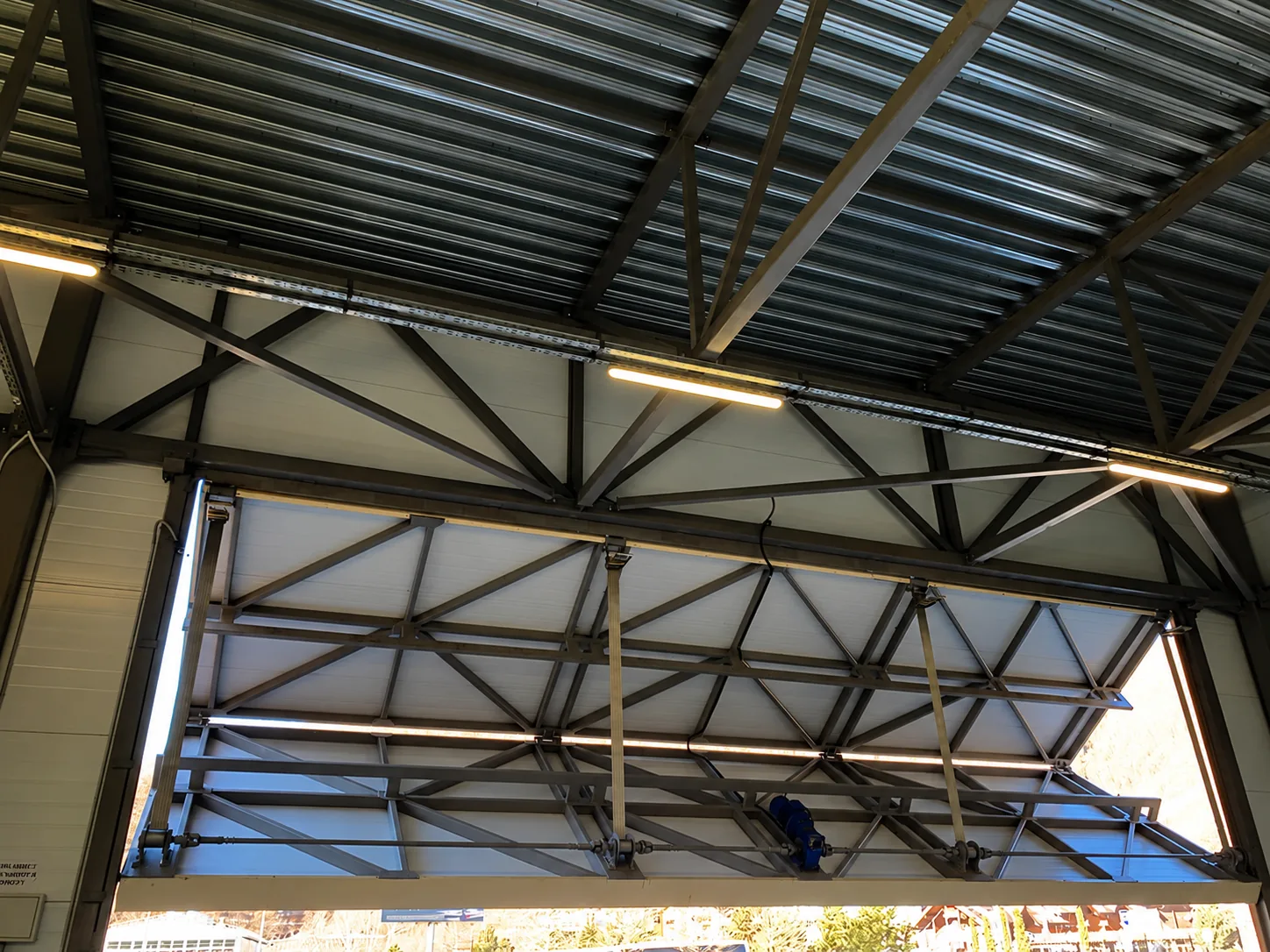

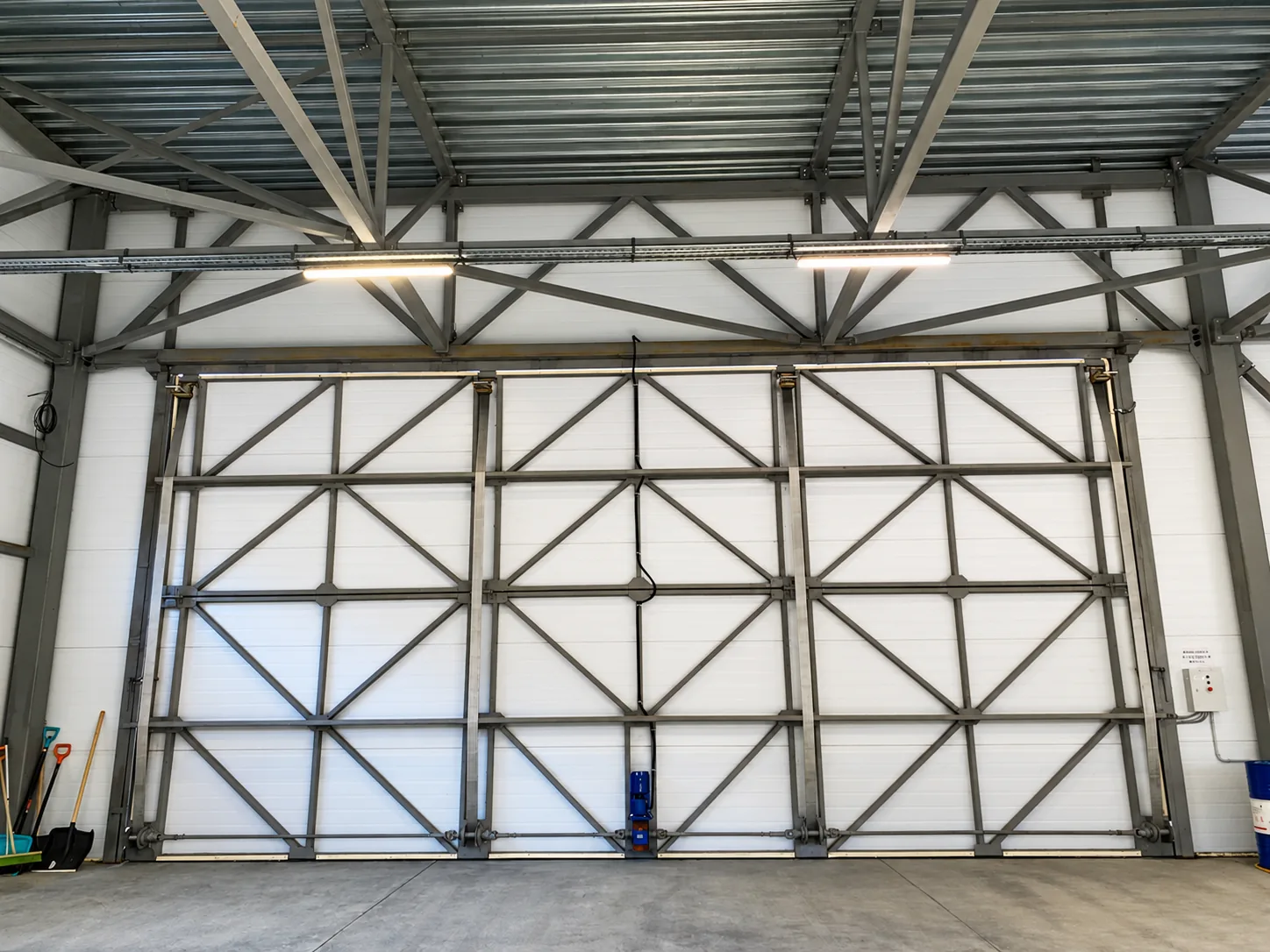

Ворота подъемно-складные (стропные) в утепленном исполнении на базе силовой металлической рамы, рассчитанной на действие пиковых ветровых нагрузок. Ограждающие конструкции ворот – стеновая сэндвич-панель толщиной 100 мм.
Окна – пластиковые, двухкамерный стеклопакет.
Расположение объекта
Регион строительства: Краснодарский край
Адрес объекта: РФ, Краснодарский край, городской округ Сочи, поселок городского типа Красная Поляна
Координаты объекта: 43.679971, 40.205547
