Фотографии объекта
Характеристики
| Габариты, м | 30 x 30 |
|---|---|
| Площадь по осям, м² | 900 |
| Полезная внутренняя высота, м | 6 |
| Снеговая нагрузка, кг/м² | 3 |
| Ветровая нагрузка, кг/м² | 1 |
| Срок выполнения, дней | 180 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита
Пол
Промышленный полимерный пол
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Минеральная вата
Ворота
Откатные (раскатные)
Описание из архива

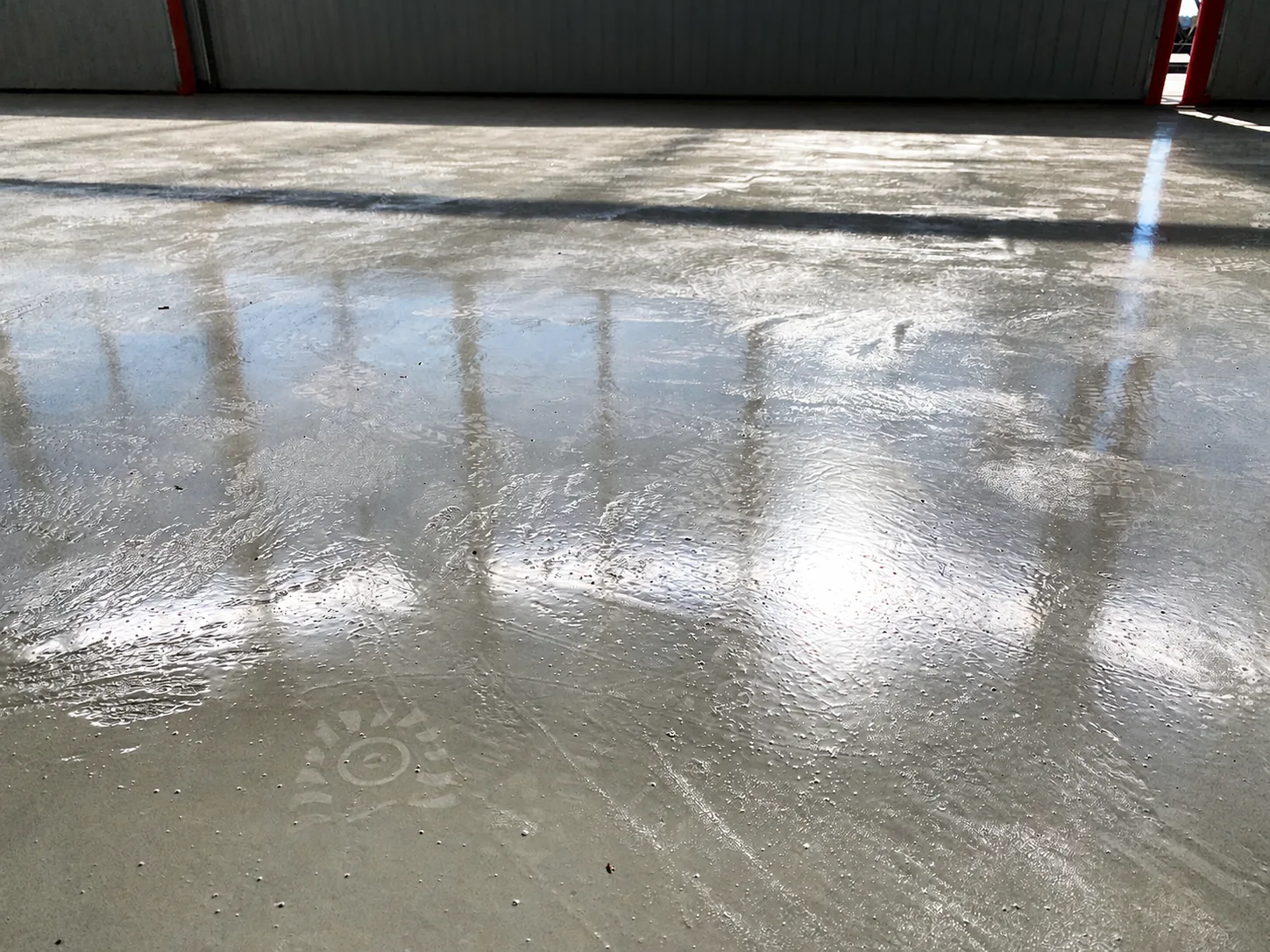

Фундаменты. В качестве фундамента была выбрана монолитная железобетонная плита толщиной 200 мм с утолщениями по периметру опирания ангара на основание. Бетон монолитной плиты укладывался на подготовленное и уплотненное щебеночное основание состоящее из двух фракций 20-40 и 5-20. В качестве горизонтальной гидроизоляции, заменяющей бетонную подготовку, использовалась полимерная геомембрана HDPE толщиной 1 мм. Для обеспечения ровной и гладкой поверхности, уложенный бетон, после начала схватывания шлифовался затирочными машинами. Финишный слой бетонных полов – двухкомпонентный грунт глубокого проникновения «Элакор», двухкомпонентная износостойкая полиуретановая эмаль «Элакор».

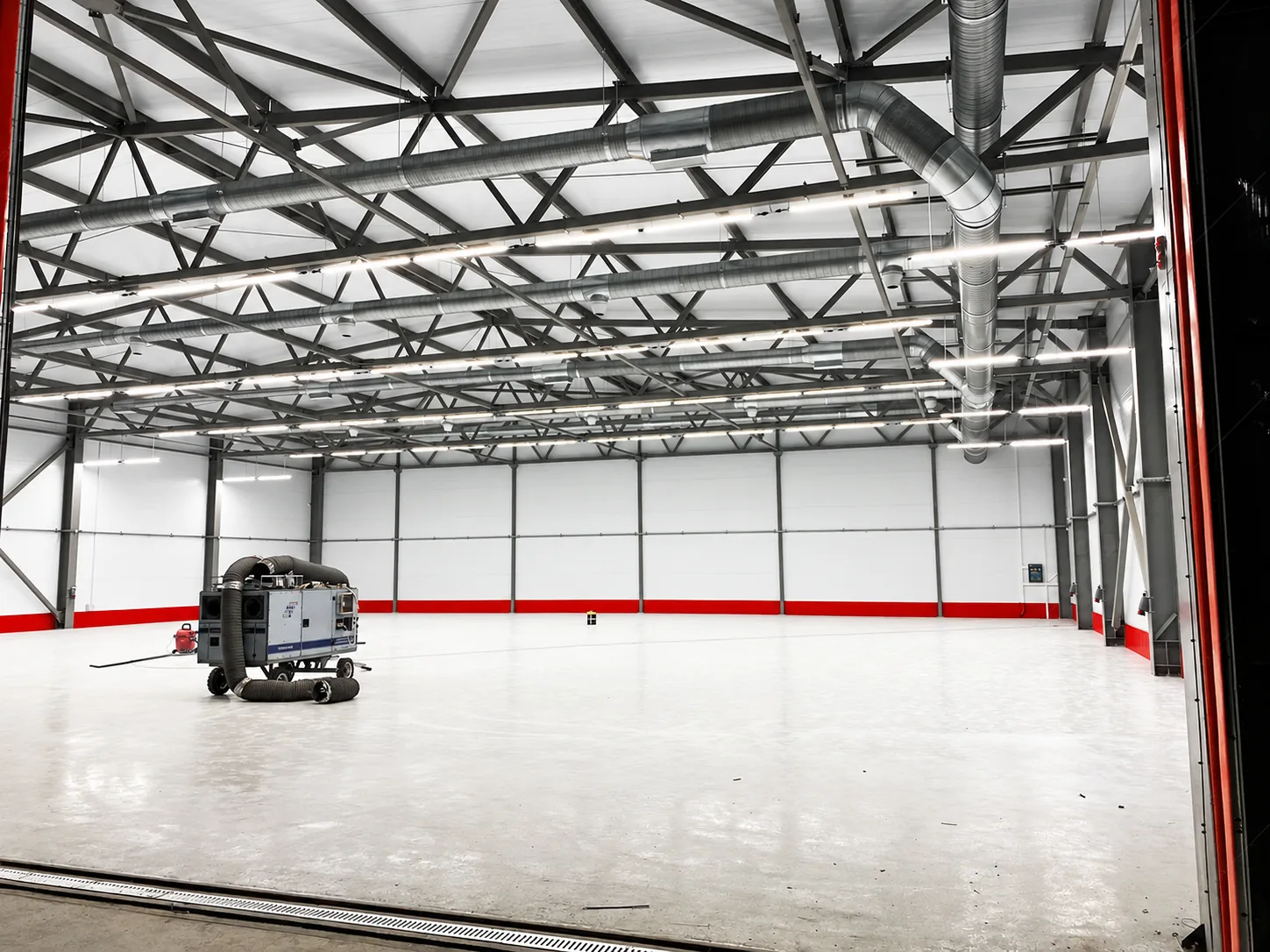

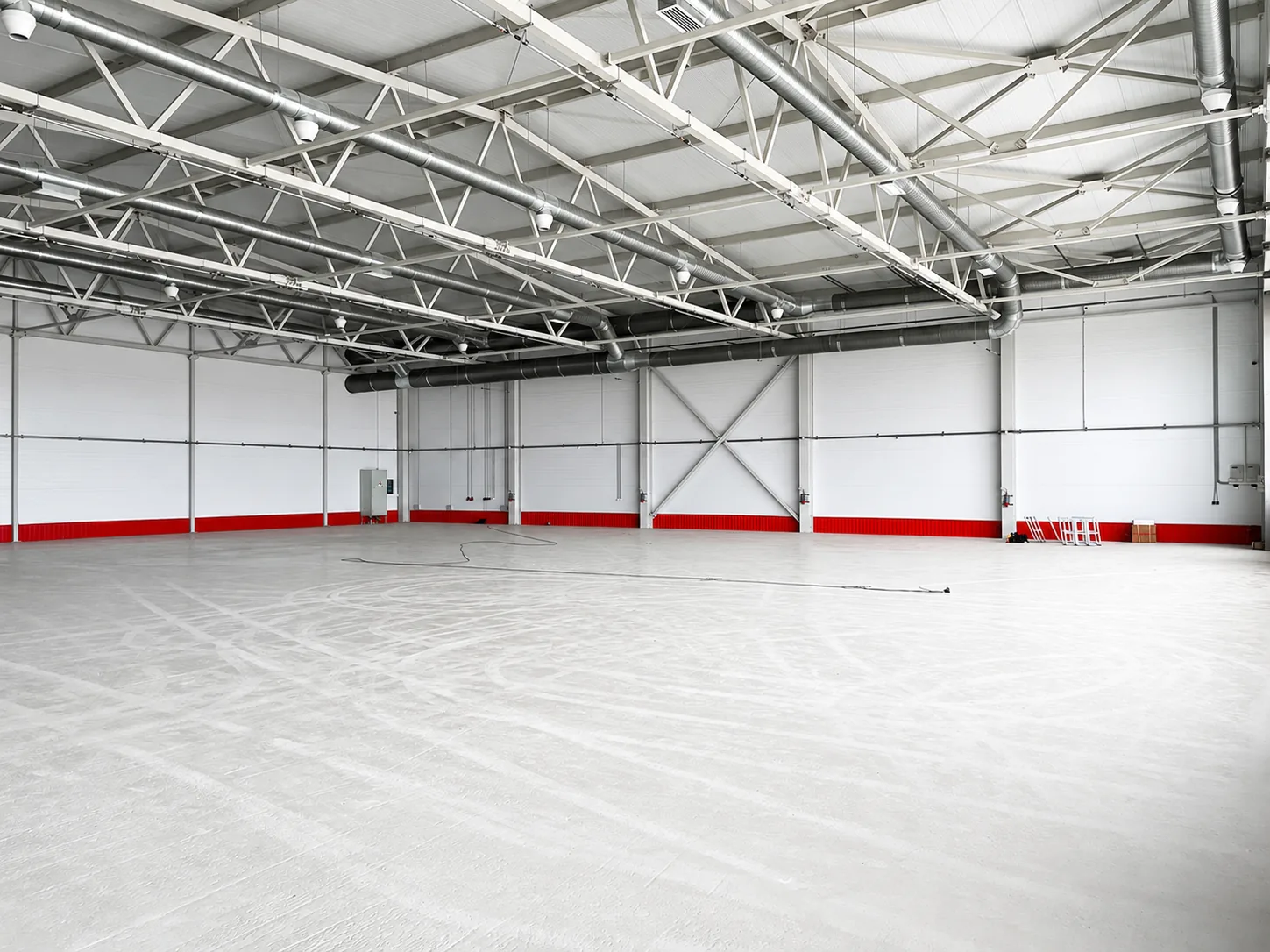

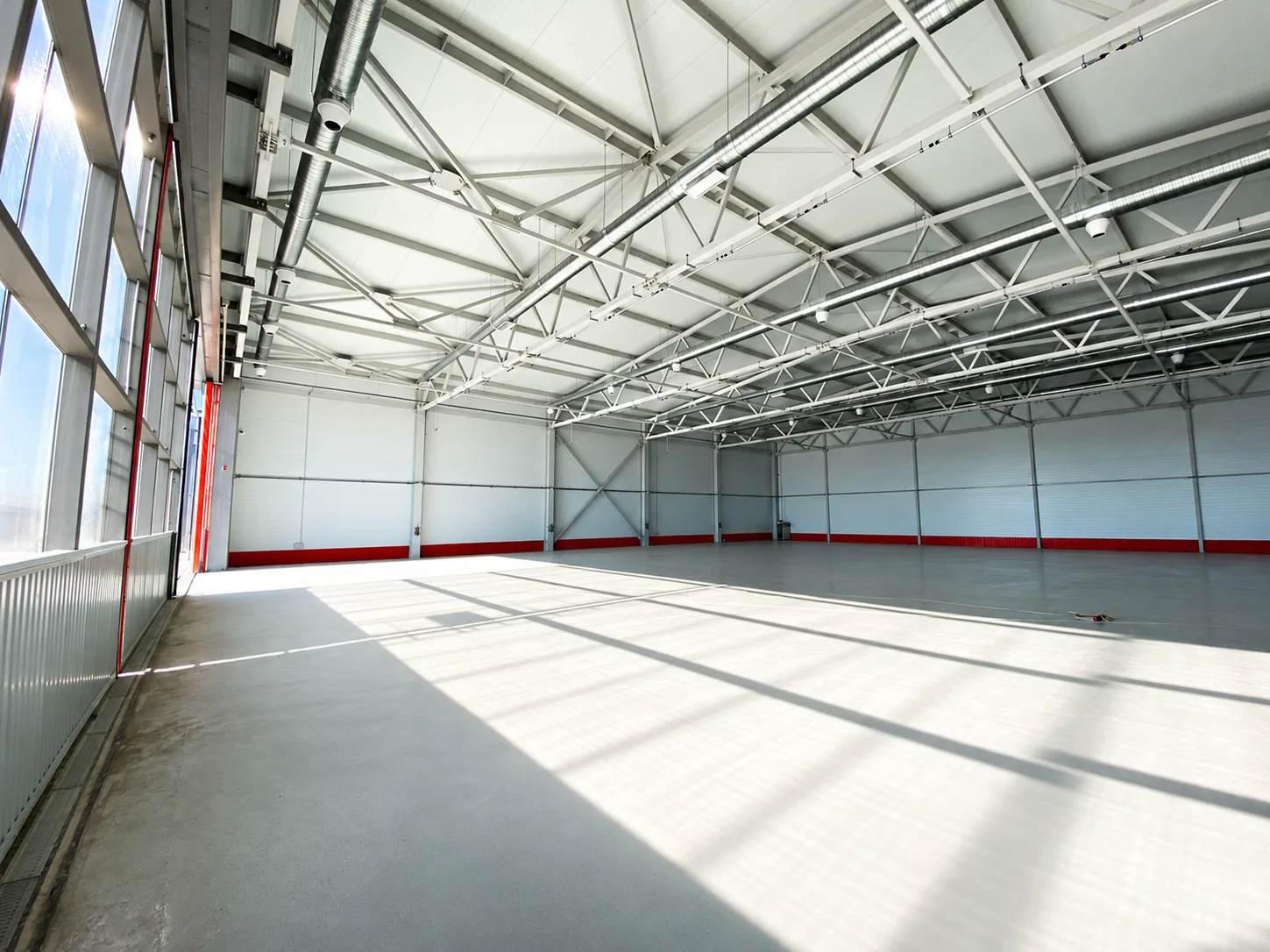

Металлический каркас. Однопролетный металлический каркас здания павильонного типа в облегченном исполнении. Несущий каркас здания проектировался с учетом климатических характеристик района строительства при круглогодичном использовании согласно СП «Строительная климатология». Вид соединения отправочных марок элементов конструкции – болтовое. Соединение конструкций с фундаментом производилось клиновыми распорными анкерами.
Ограждающие конструкции

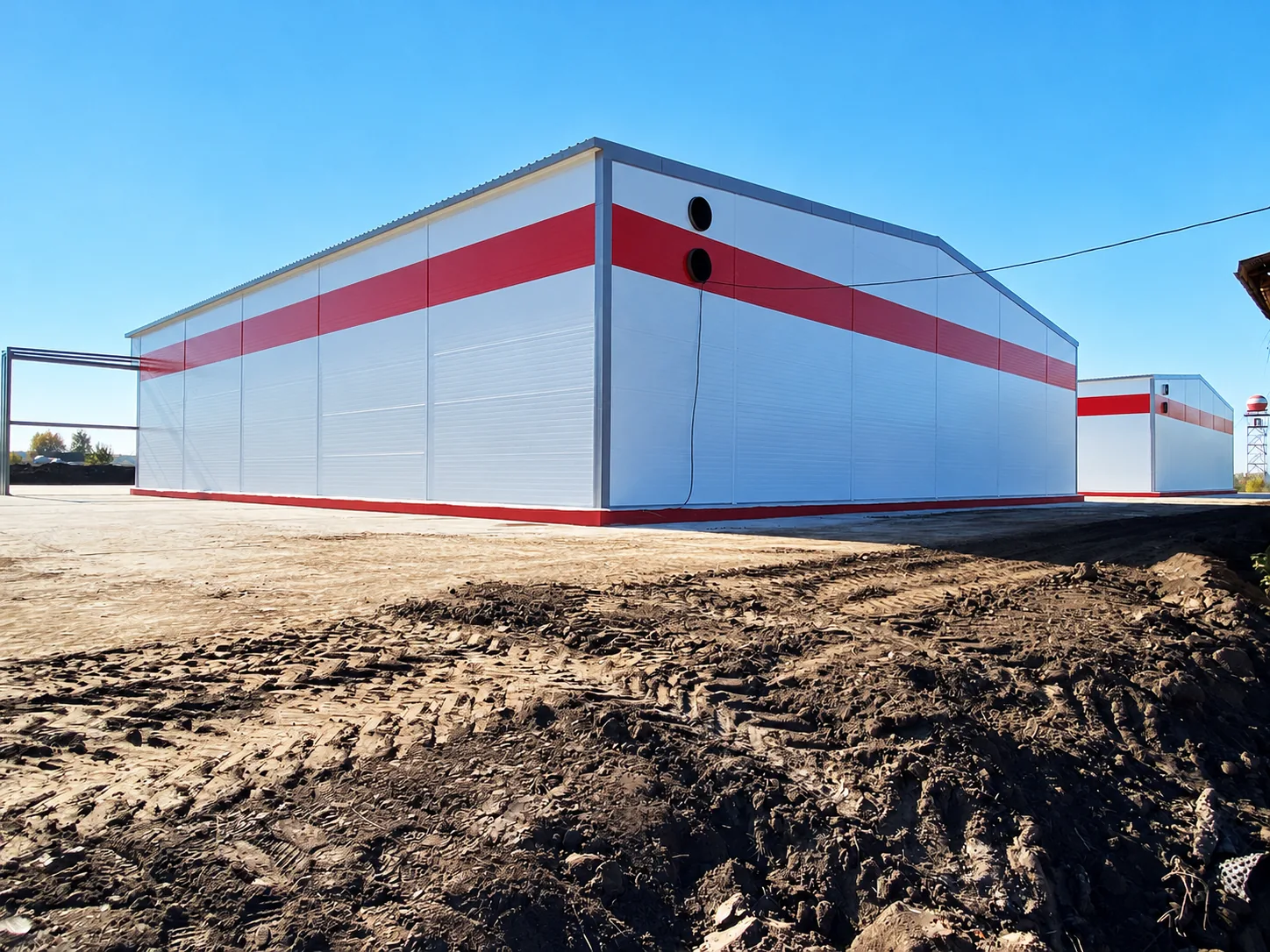

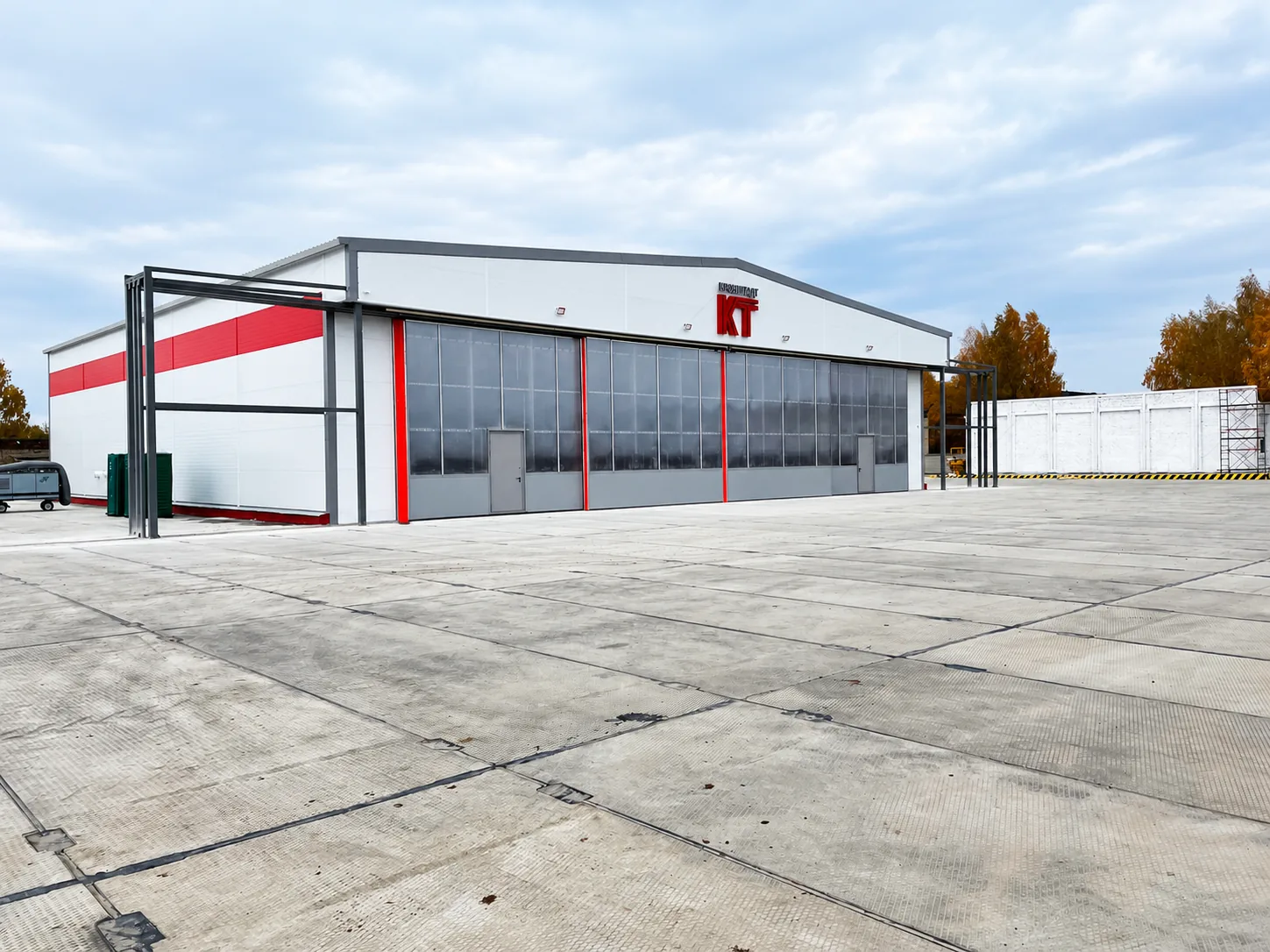

Наружные стены выполнены из трехслойных сэндвич-панелей толщиной 100 мм наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм.
Крыша выполнена из трехслойных сэндвич-панелей толщиной 150 мм с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм.

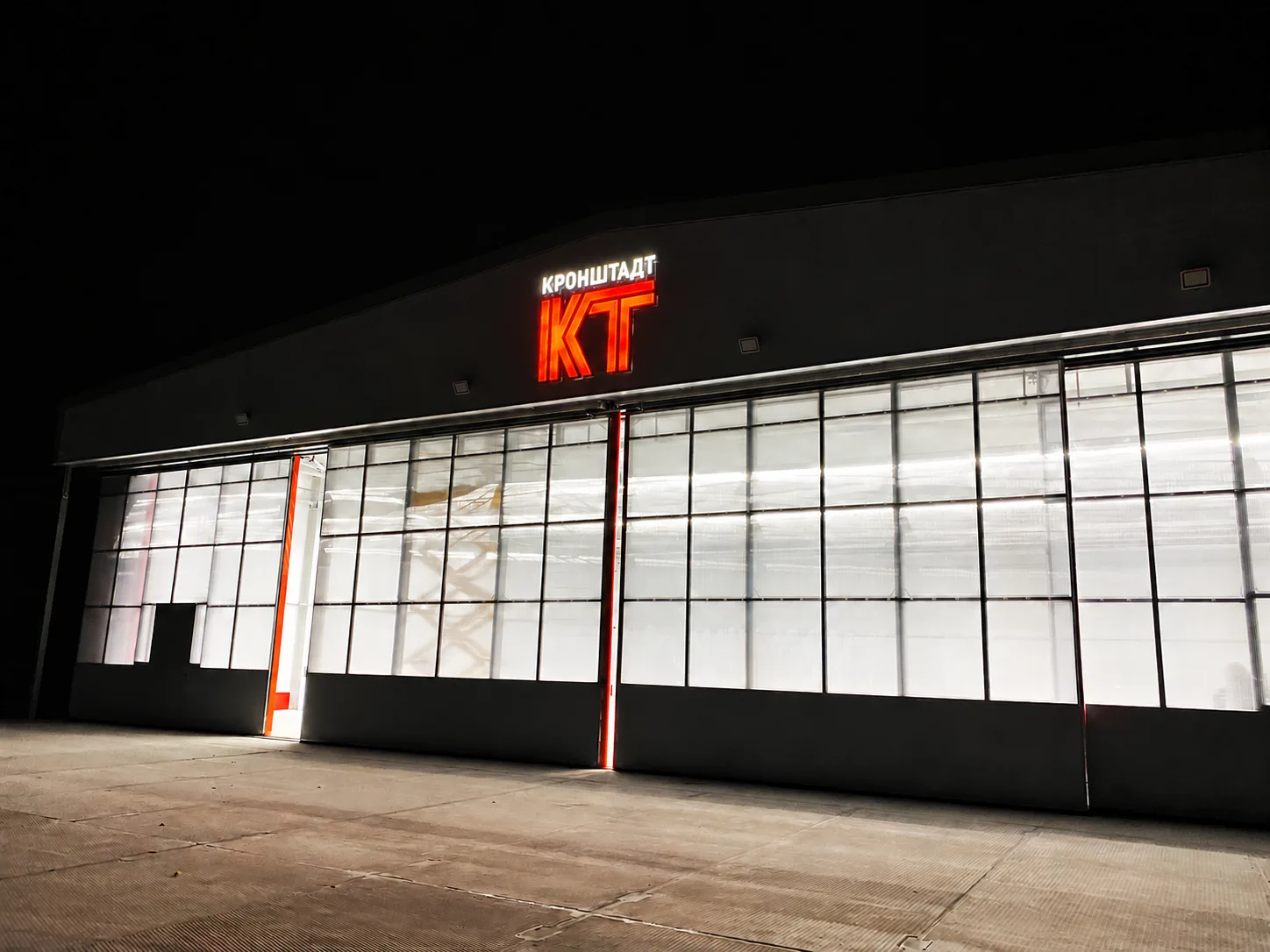

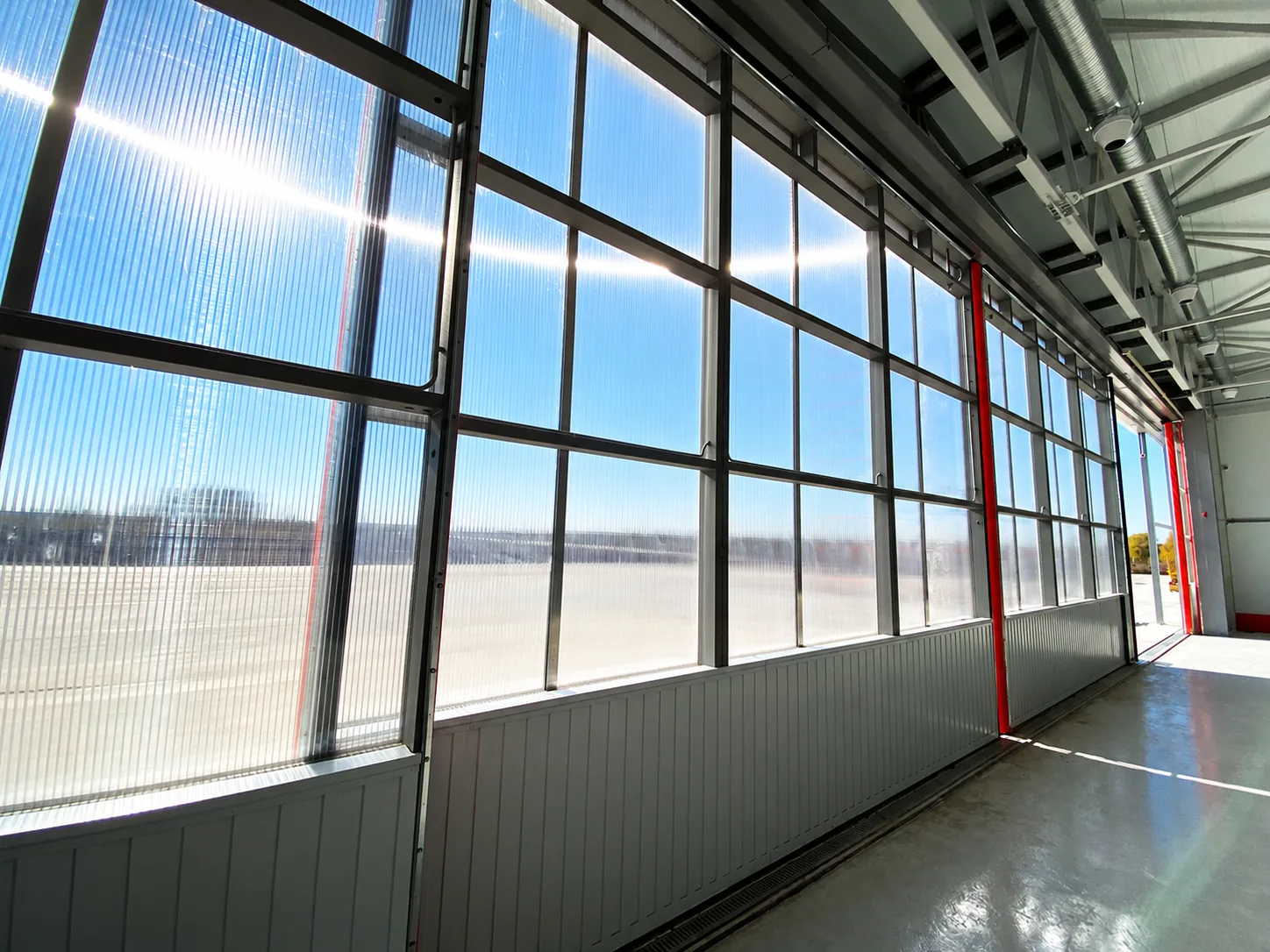

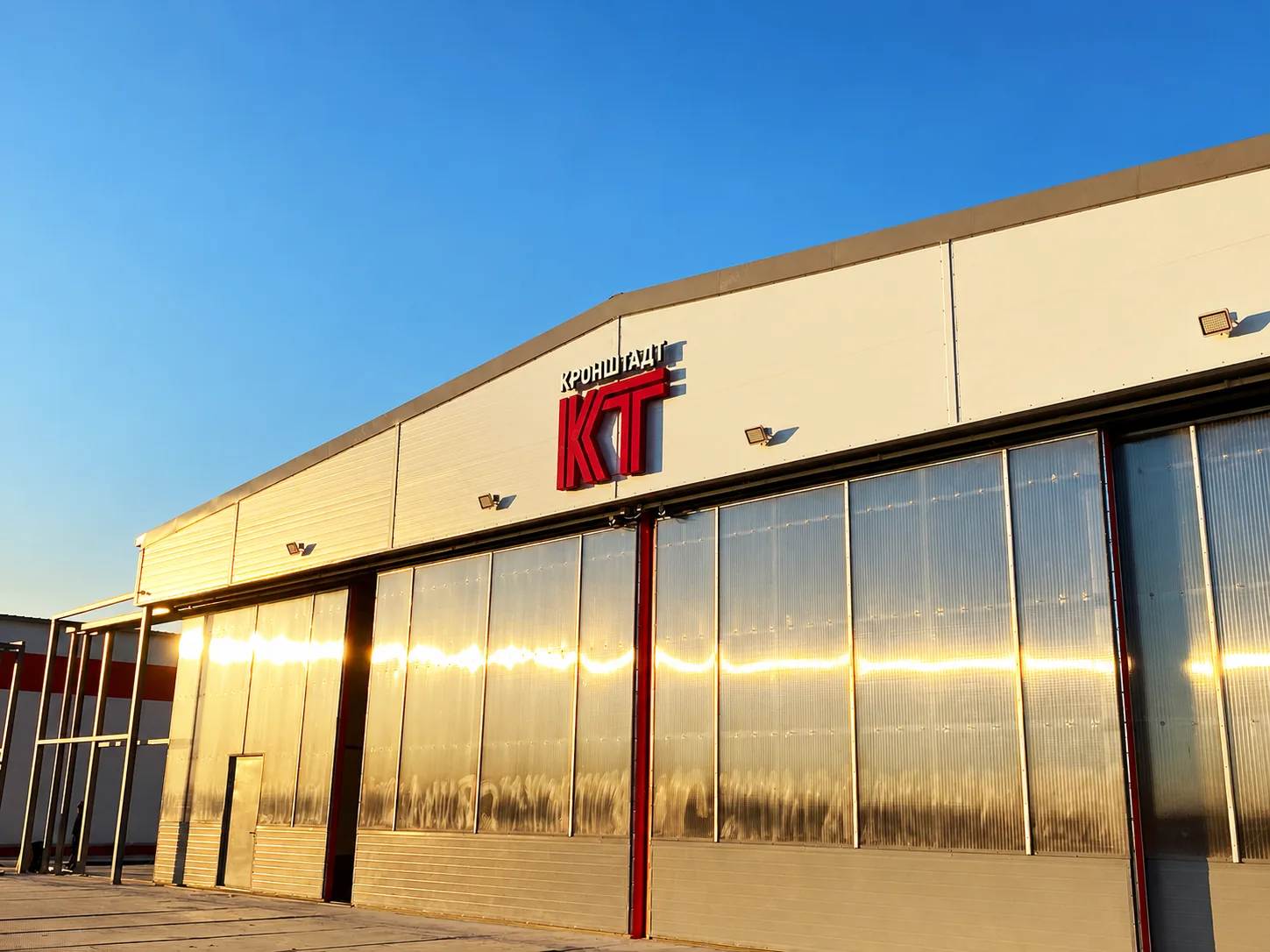

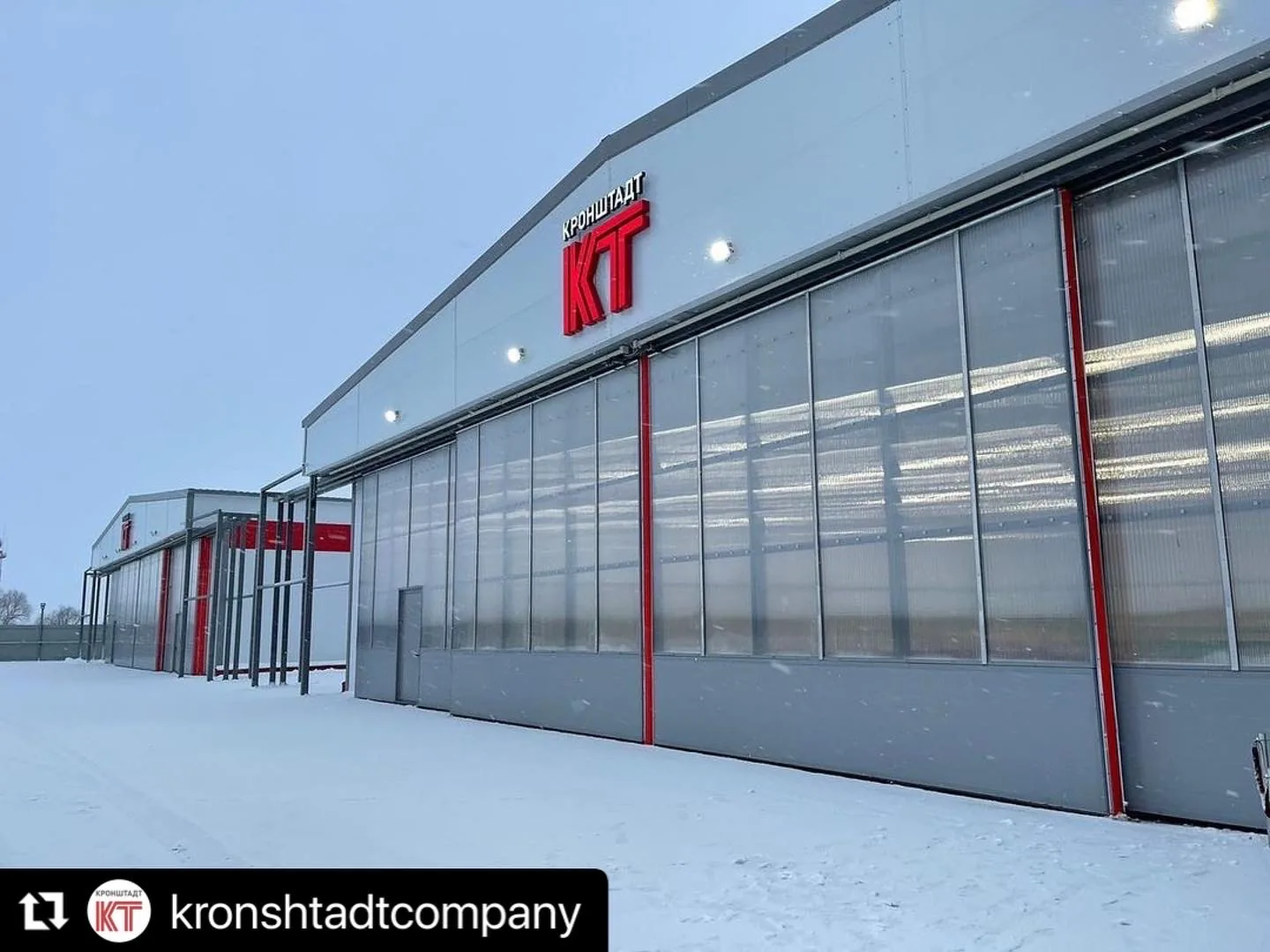

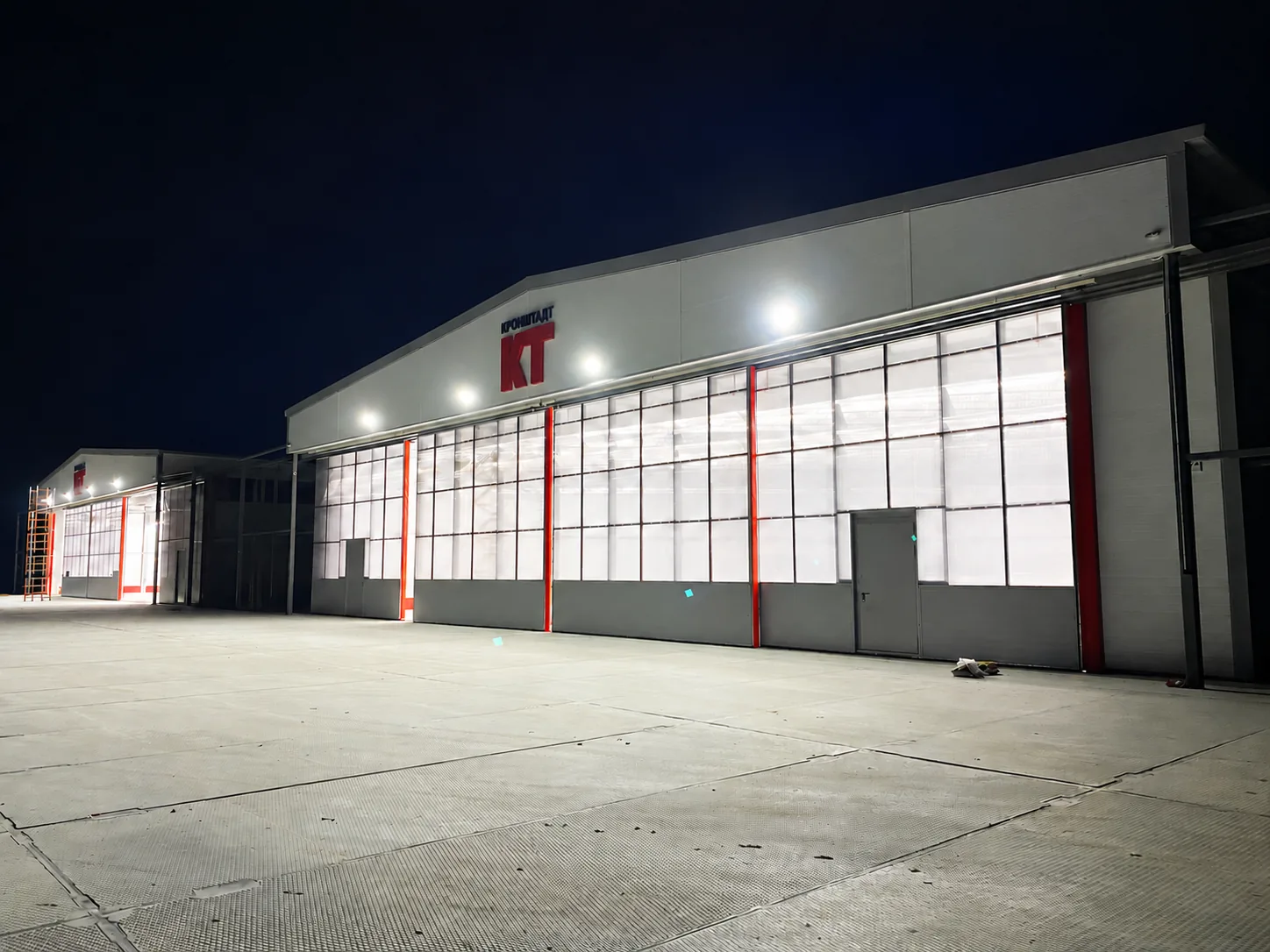

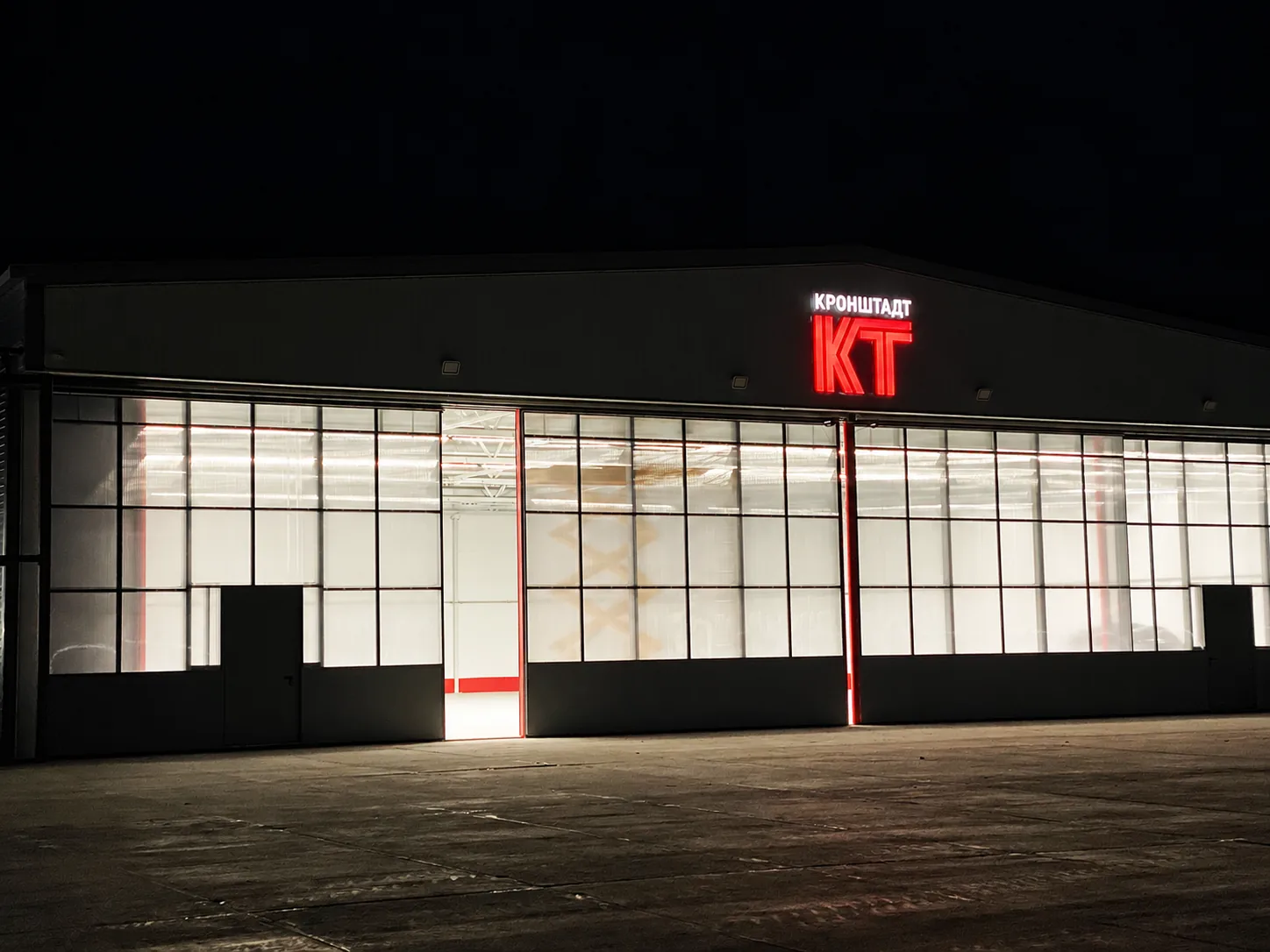

Ворота раскатные-секционные ворота из стальных сэндвич-панелей с полупрозрачной верхней частью из сотового поликарбоната. Ворота состоят из четырех одинаковых секций. Общий световой проем составляет 26х5 м. В движение секции приводятся мотор-редуктором. Две крайние секции оснащены дверью. Дверной проем 1,0×2,1 м.
Двери. Наружные металлические, противопожарные, утепленные оснащенные замком и доводчиком.
Расположение объекта
Регион строительства: Рязанская область
Адрес объекта: Рязанская область
Координаты объекта: 54.629216, 39.736375
Заказчик и отзыв
АО «Кронштадт»
