Фотографии объекта
Характеристики
| Габариты, м | 30 х 30 |
|---|---|
| Площадь по осям, м² | 900 |
| Полезная внутренняя высота, м | 11 |
| Снеговая нагрузка, кг/м² | 3 |
| Ветровая нагрузка, кг/м² | 3 |
| Срок выполнения, дней | 180 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита с усилением в области колонн
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Базальтовая вата
Ворота
Раскатные с поворотом нижнего рельса
Описание из архива
Фундаменты. В качестве фундамента, после геологических изысканий, была выбрана монолитная железобетонная плита с усилением в области колонн. Плита толщиной 280 мм, на подготовленном и уплотненном щебеночном основании. Для обеспечения ровной и гладкой поверхности, уложенный и бетон шлифовался затирочными машинами, затем наносилось полимерное покрытие.

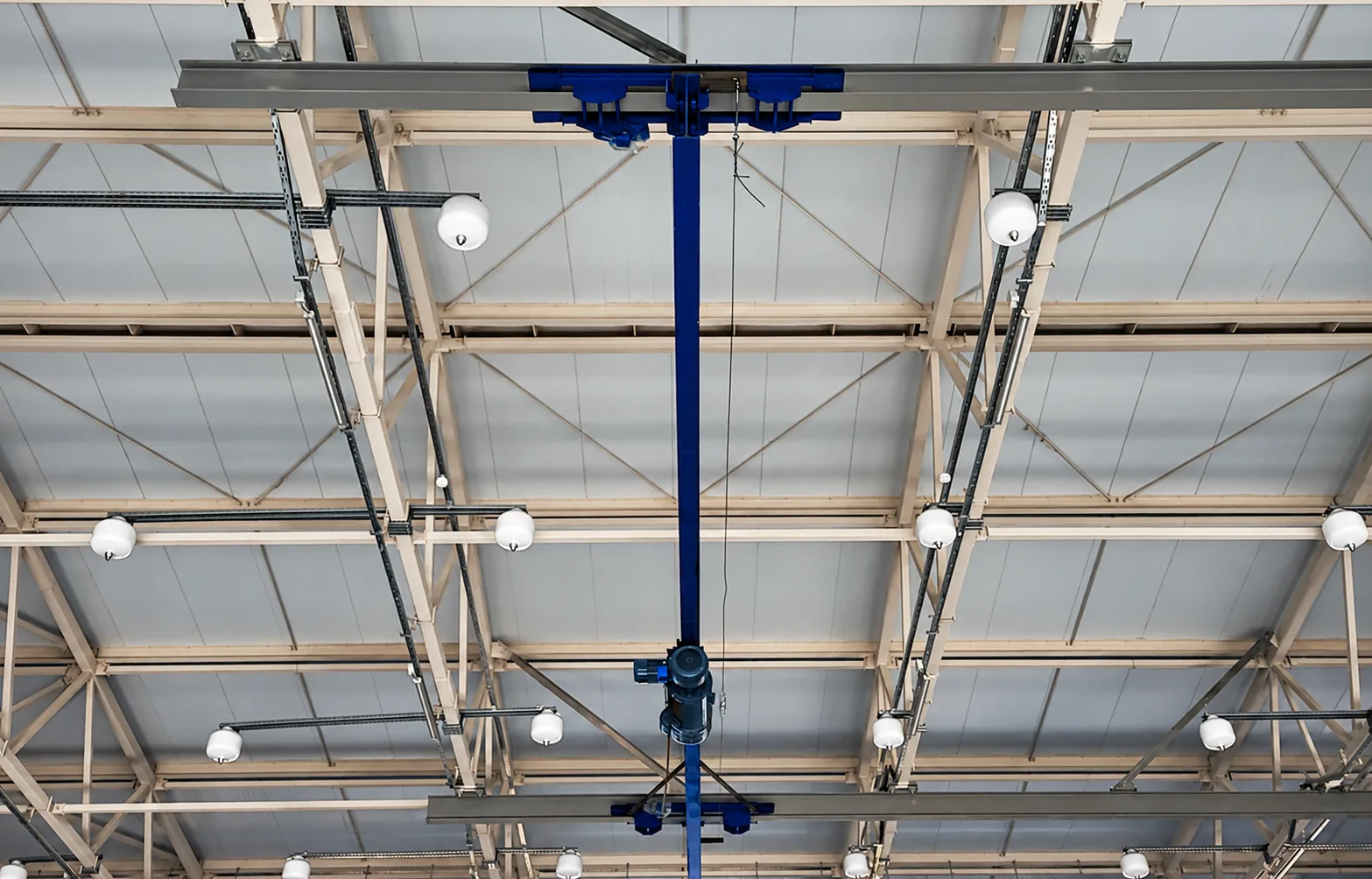

Металлический каркас. Однопролетный, спроектированный, с учетом на снеговые и ветровые нагрузки, для региона строительства. Дополнительно в состав изделия были включены пути для монтажа подвесной кран-балки с грузоподъемностью 3,2 тонны. Соединение с фундаментом производилось анкерными группами. Прочностные характеристики подтверждаются результатами прохождения экспертизы.

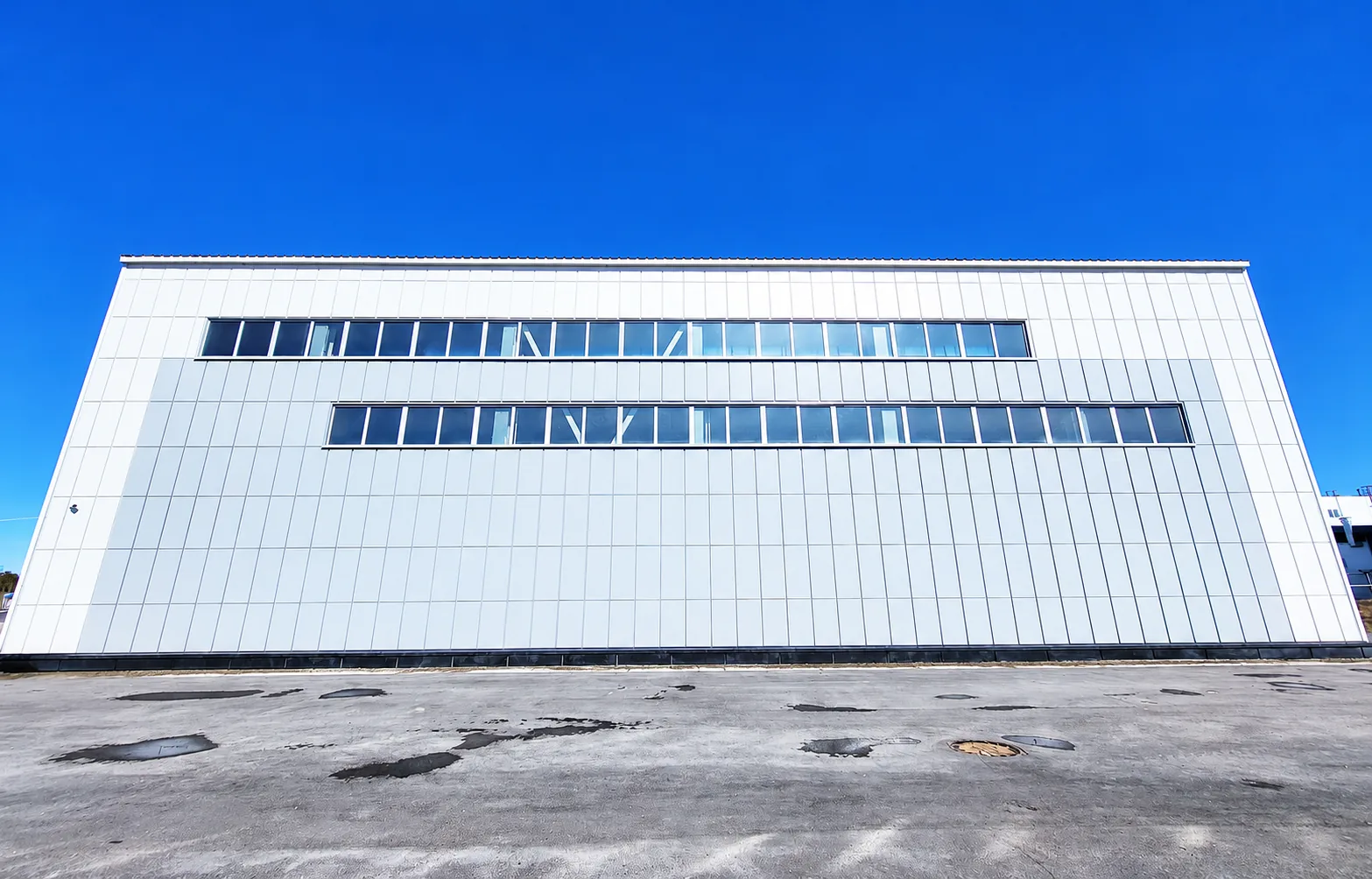

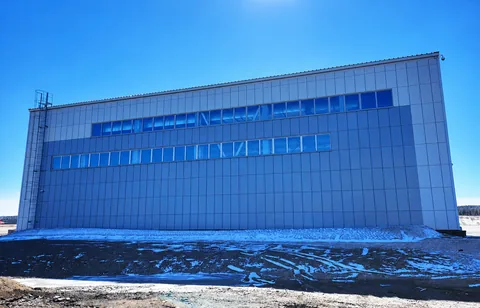

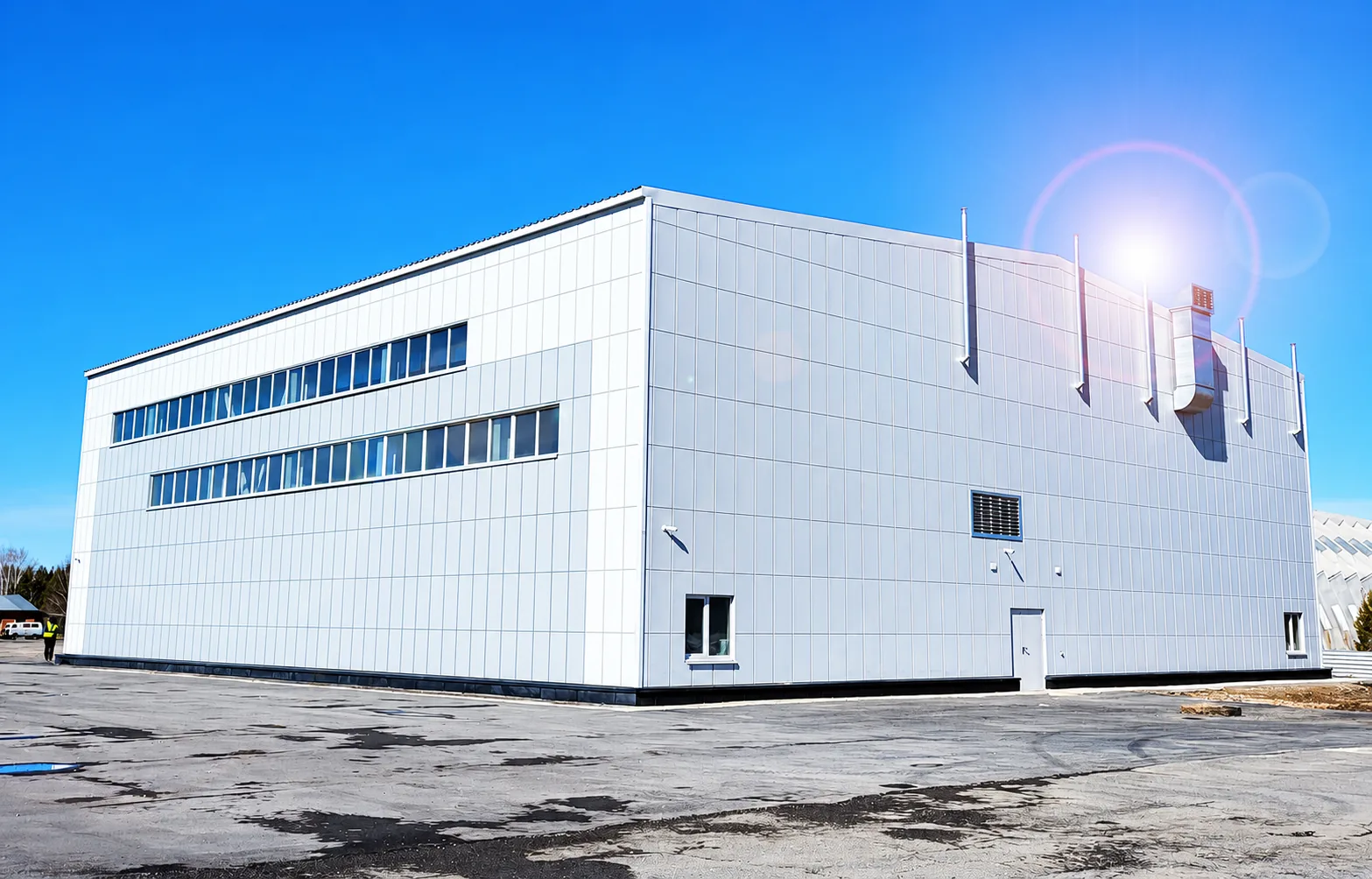

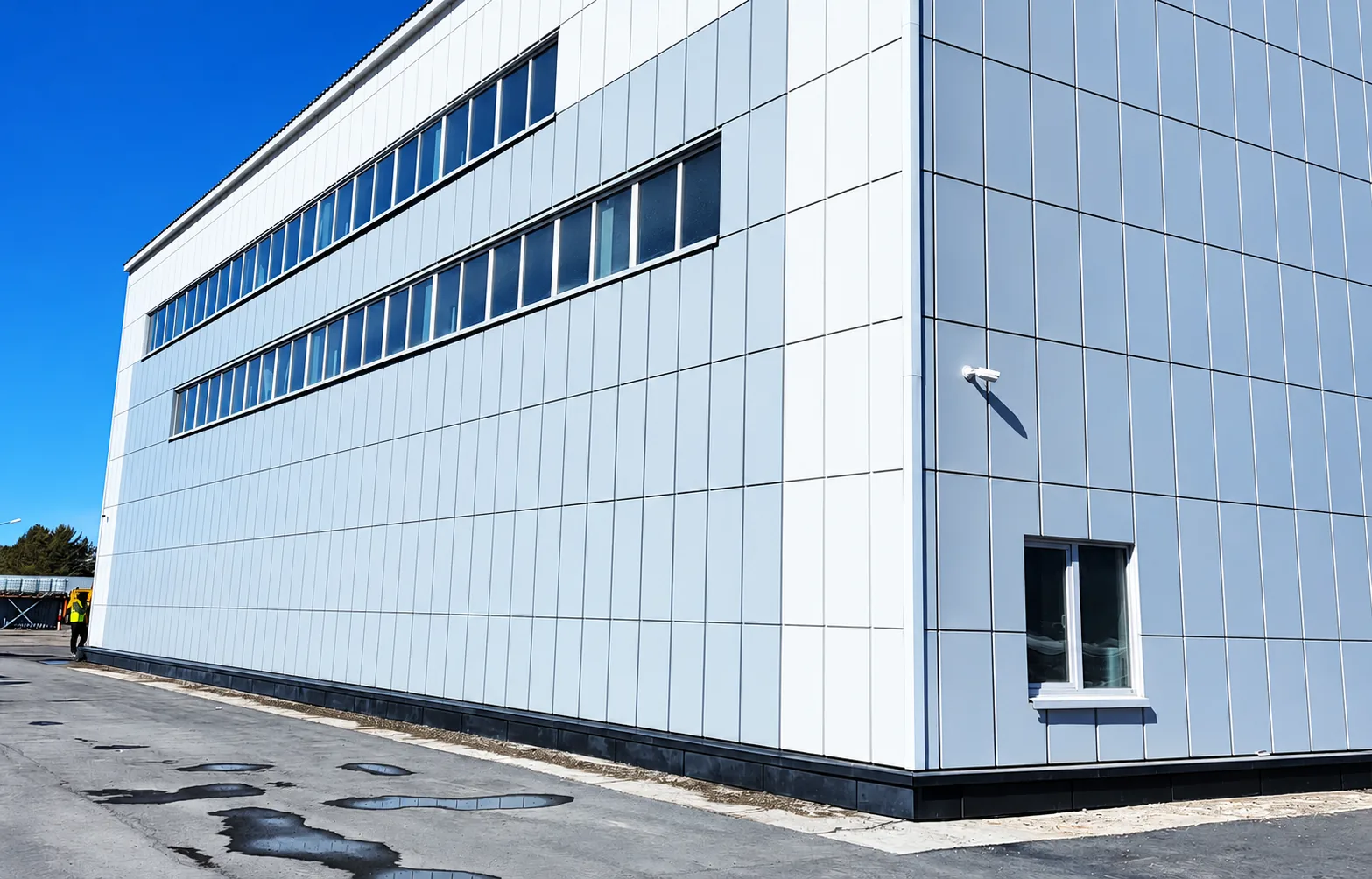

Ограждающие конструкции стен. Выполнены из композитных фасадных панелей с минераловатным утеплителем по корытному профилю.
Ограждающие конструкции кровли. Трехслойная минераловатная панель, заводской готовности, толщиной 200 мм.
Перегородки АБК. Трехслойные сэндвич-панели, толщиной 150 мм, по металлическому каркасу.

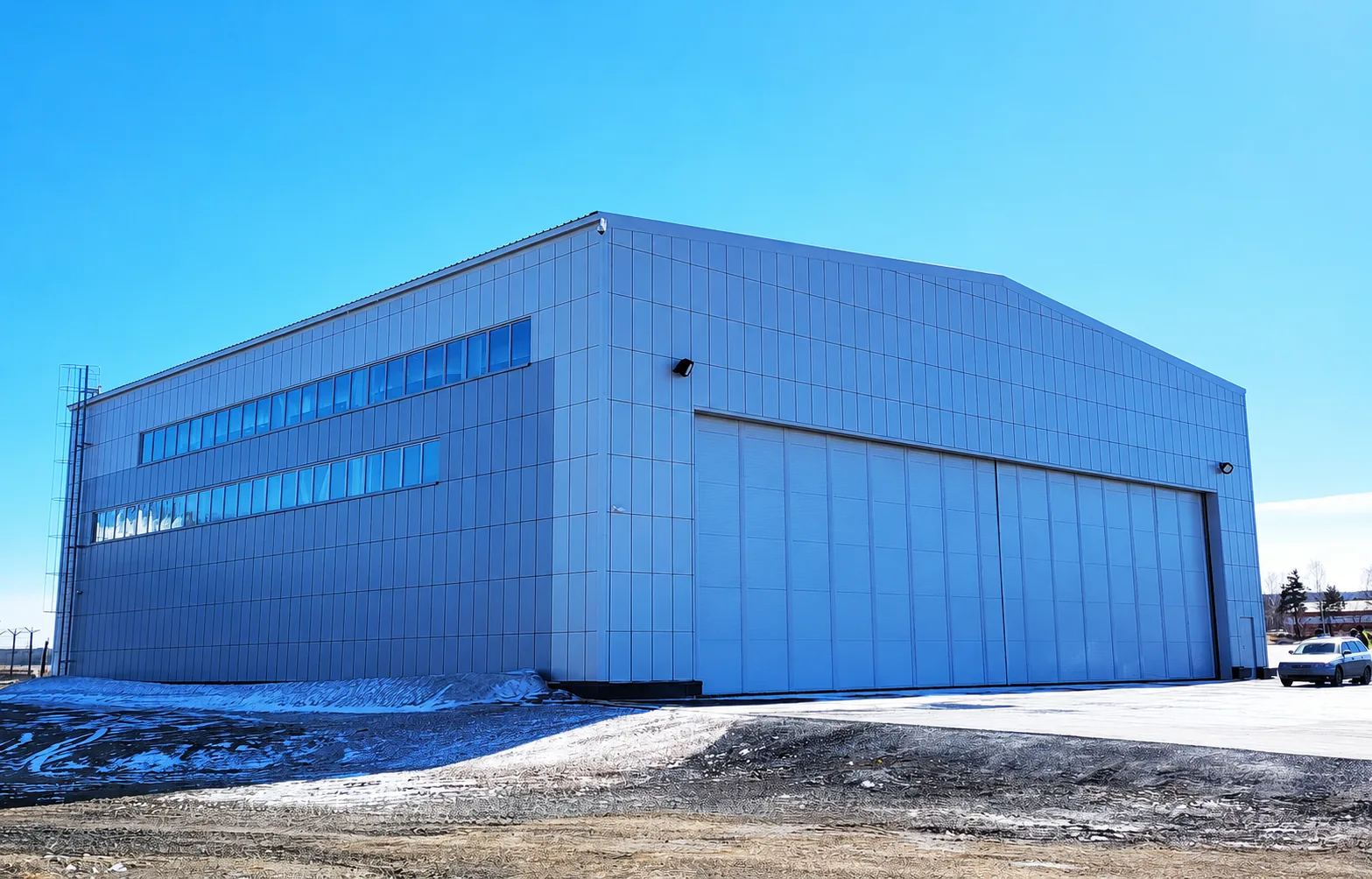

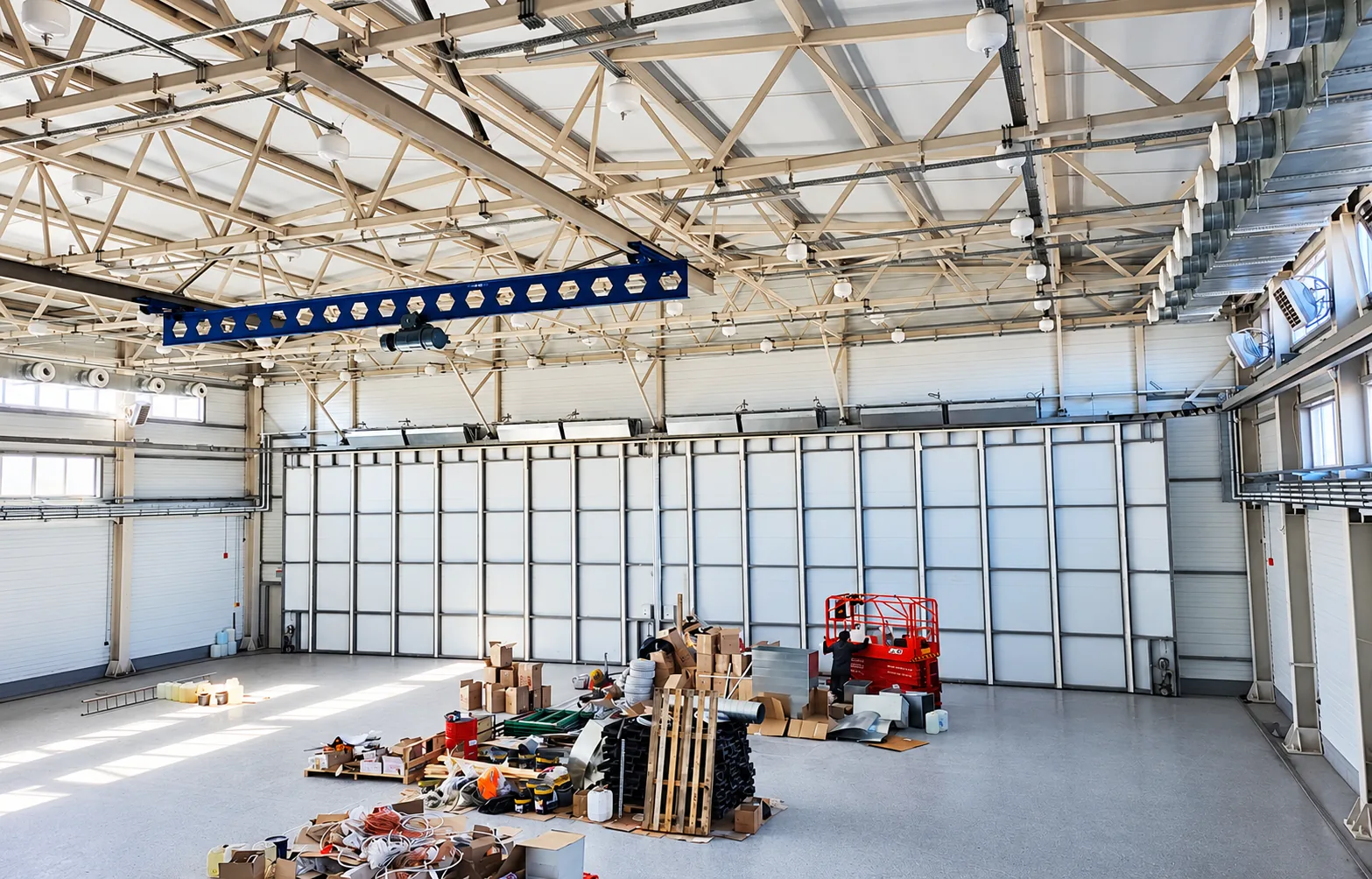

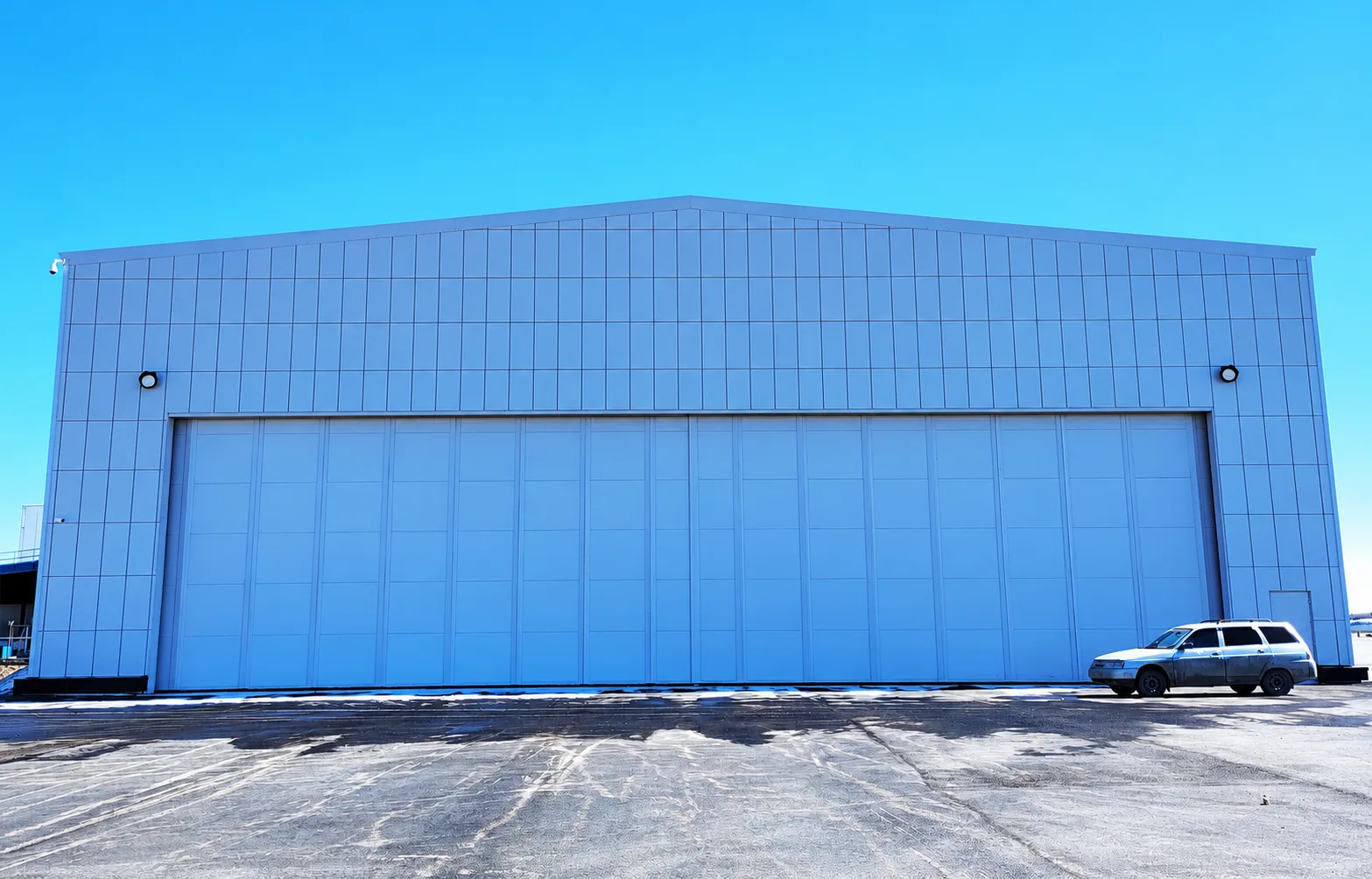

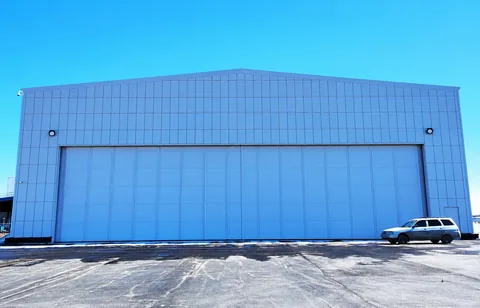

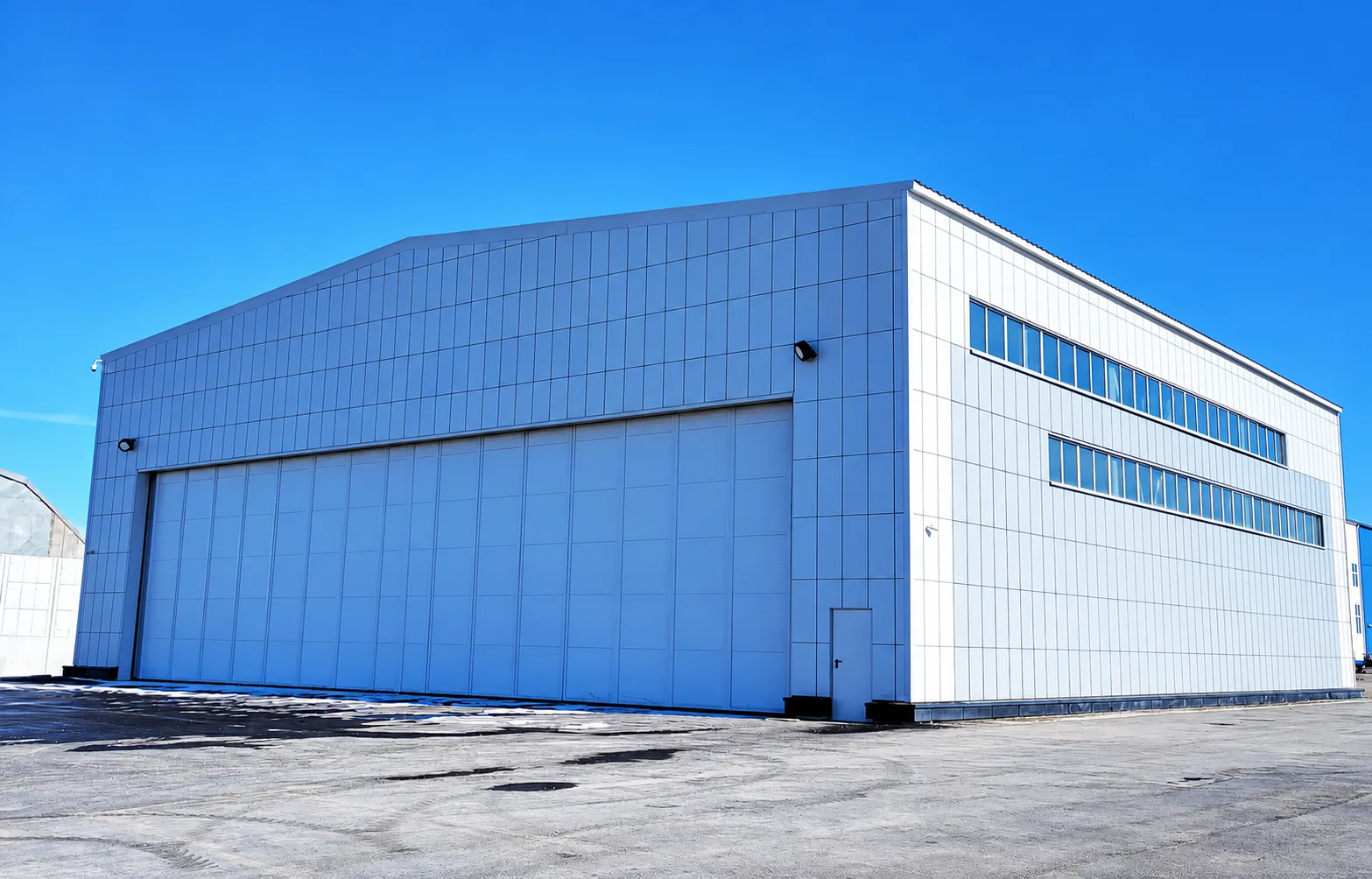

Ворота. Уникальное техническое решение, разработанное специалистами ООО «Титан», не имеющее аналогов среди Российских поставщиков воротных систем. Две секции раскатываются вдоль внутренних стен по нижнему поворотному рельсу. Верхняя направляющая регулируемая, является неотъемлемой частью каркаса. Привод электромеханический, разработан и изготовлен специалистами ООО «Титан» на своих производственных мощностях. Материал обшивки сэндвич-панель заводской готовности. Редуктор цепной.
Двери. Наружные – металлические противопожарные. Внутренние – ПВХ противопожарные.

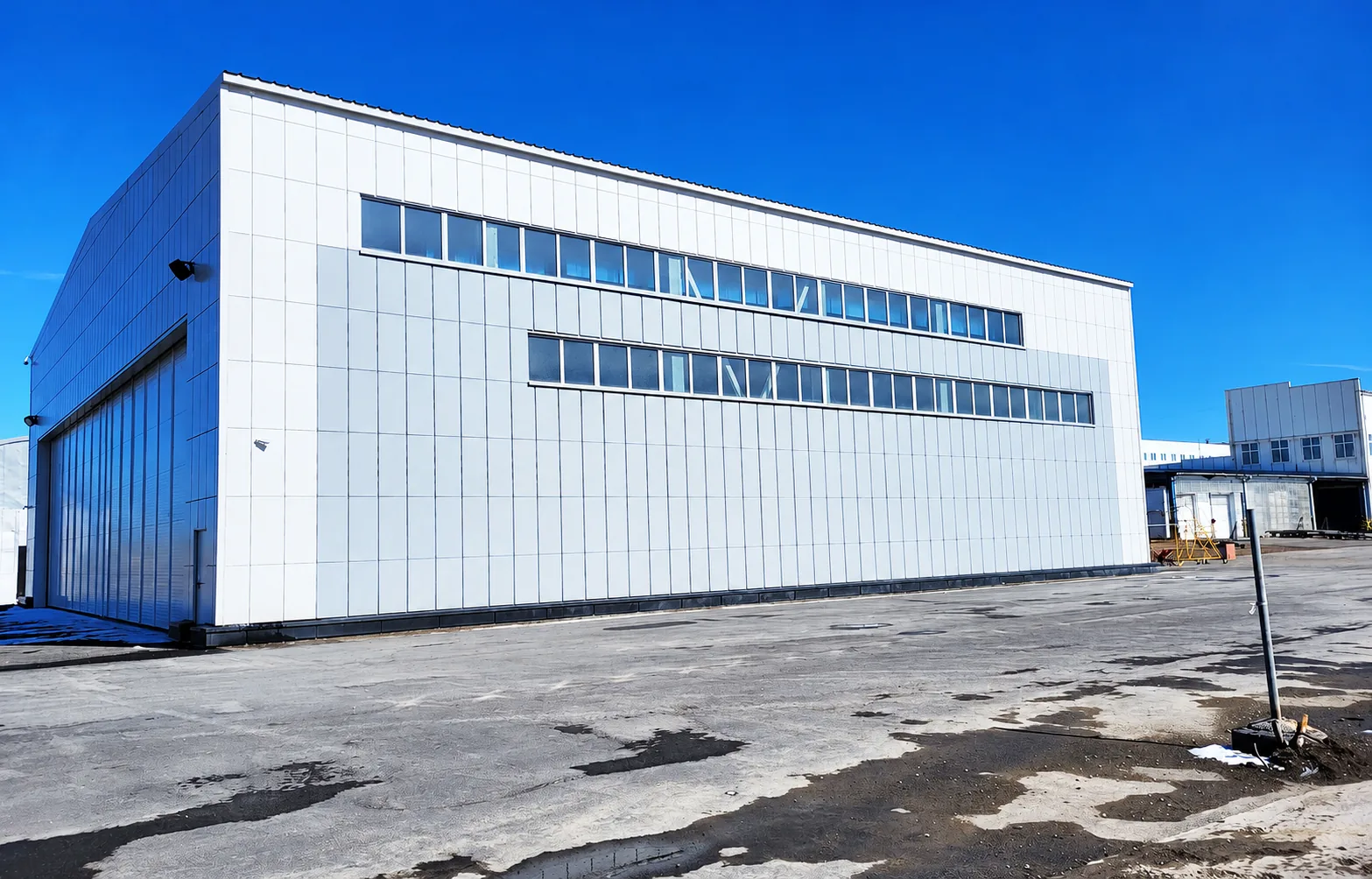

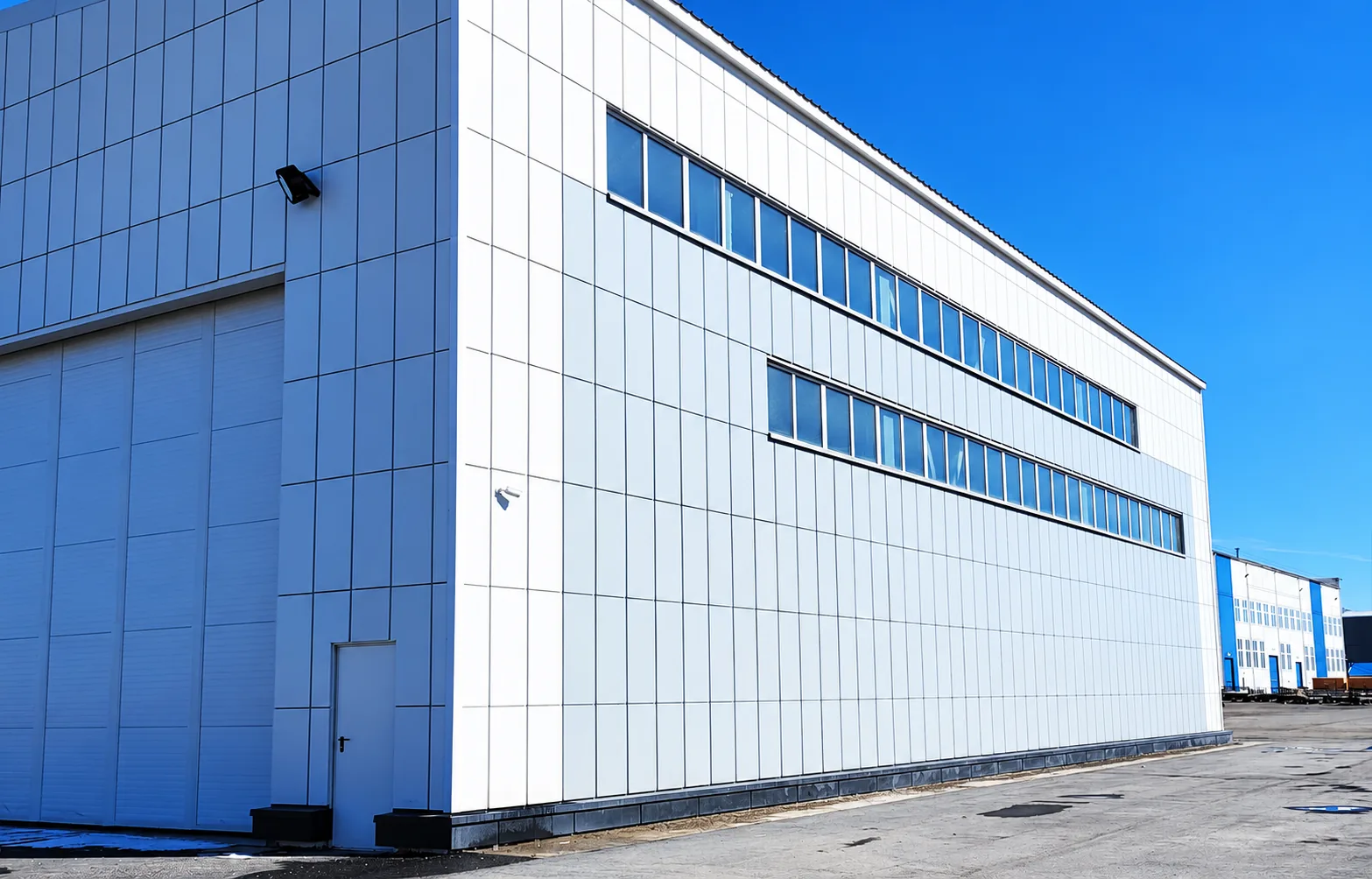

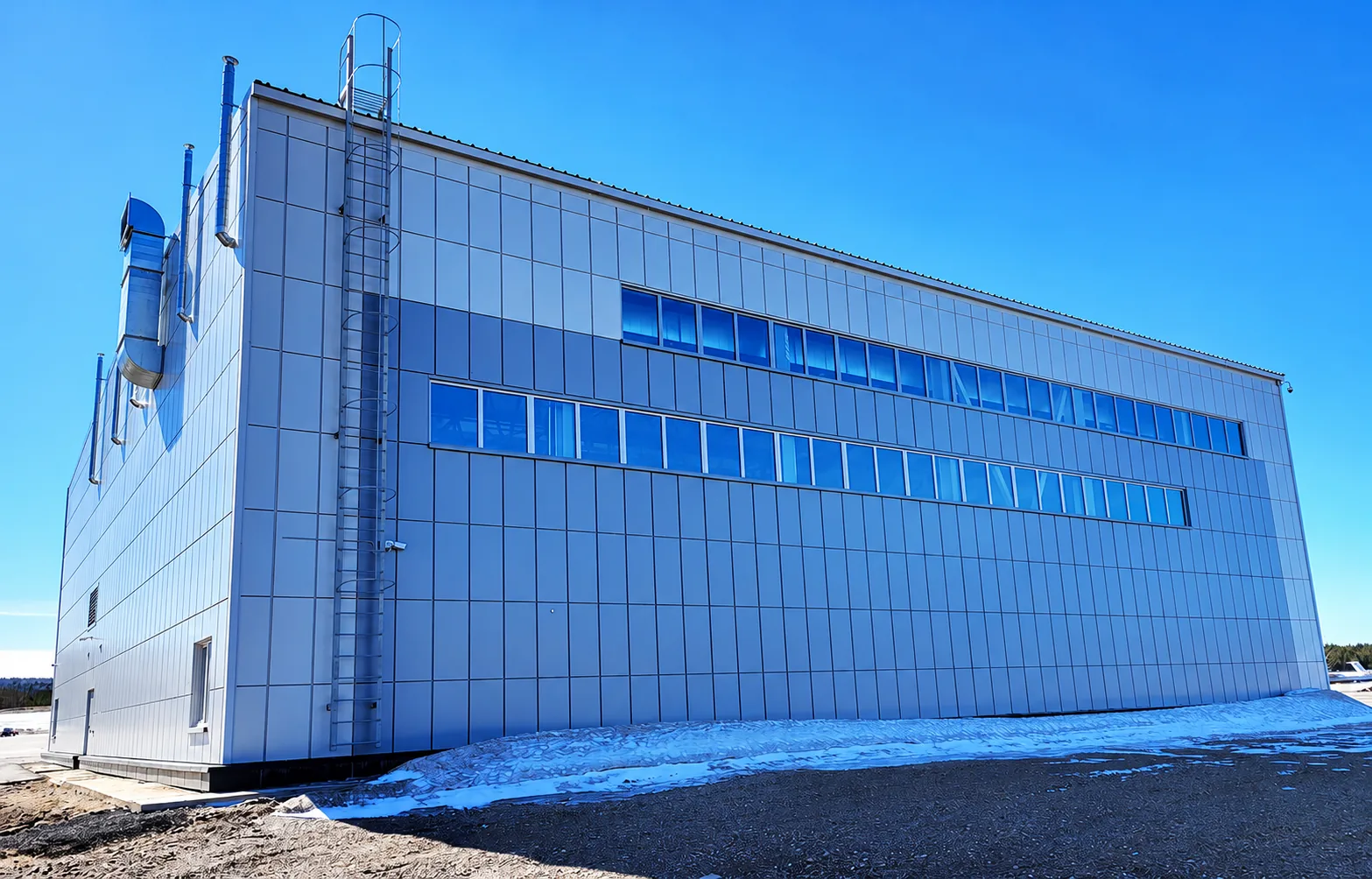

Окна. Ленточное остекление из ПВХ профиля с двухкамерным стеклопакетом.
Инженерные сети.
Внешние. Специалистами ООО «Титан» был проведен полный комплекс работ по проведению геологических изысканий, проектированию и прокладке полупроходного канала сетей теплоснабжения и пожарного водопровода, общей длинной более 120 метров. Была восстановлена кабельная канализация длинной более 100 метров. Устроена автономная канализация. Работы проведены с учетом требований по строительству в 8 зоне сейсмичности.

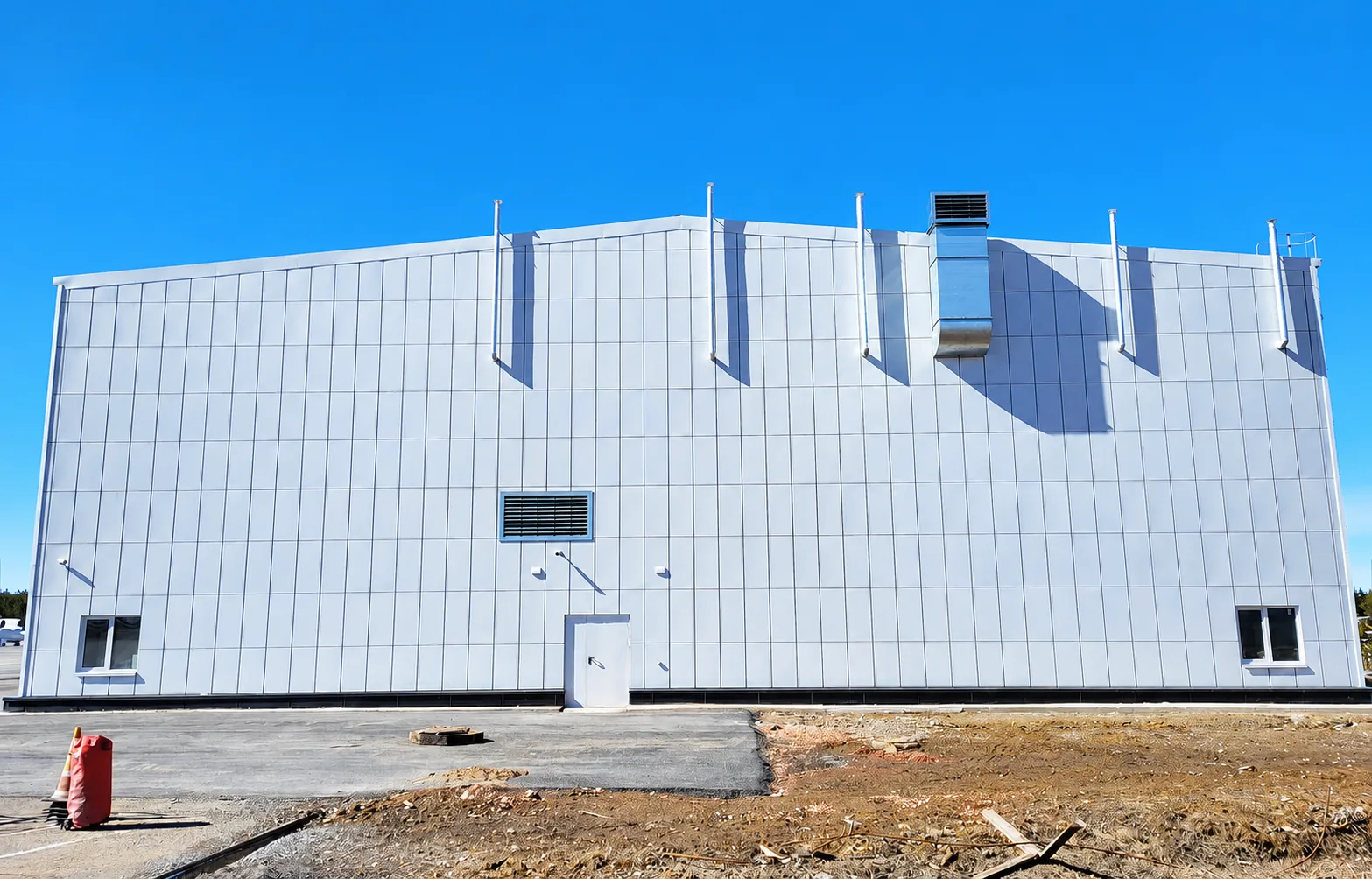

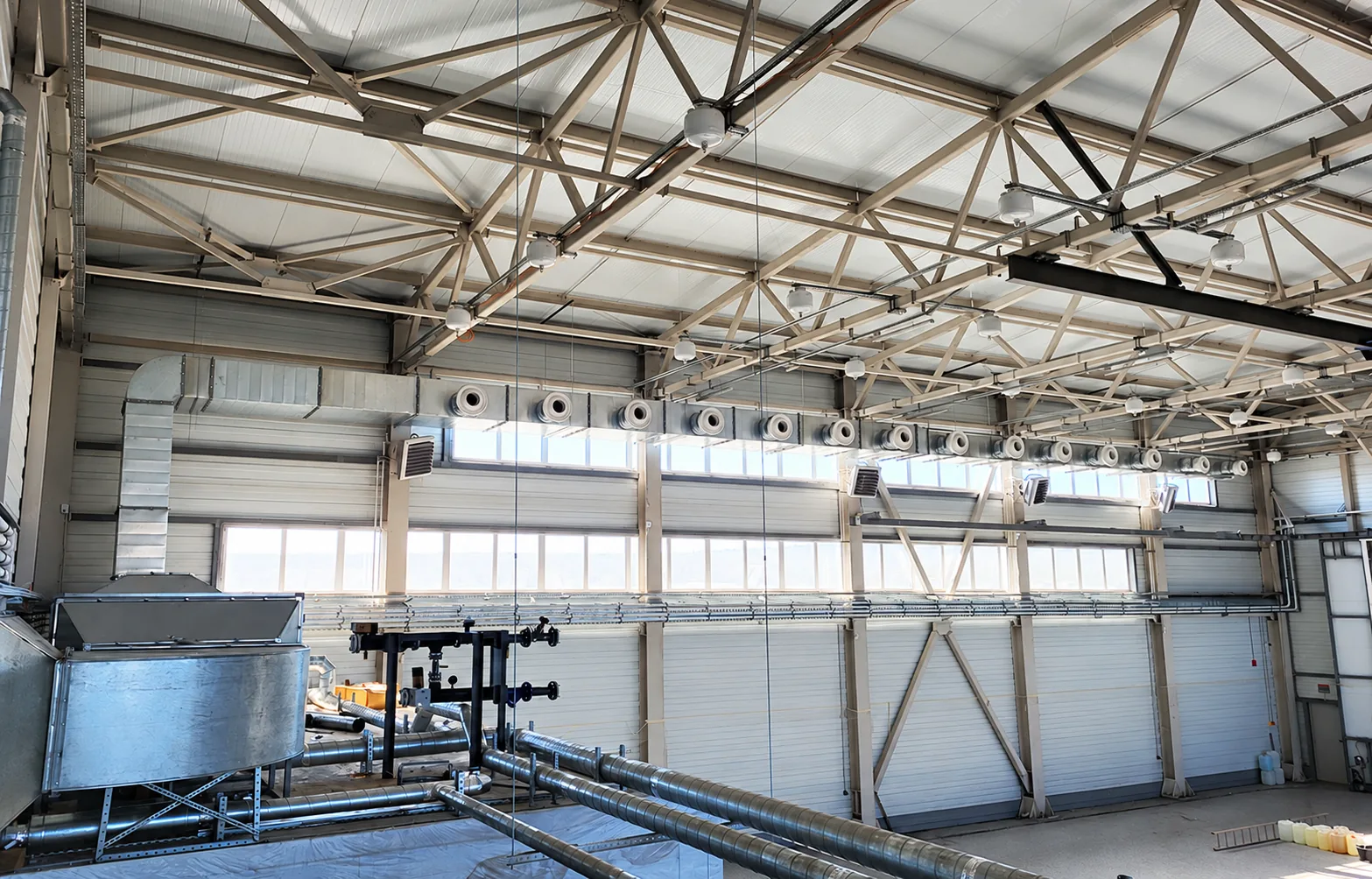

Внутренние. Вентиляция приточно-вытяжная. Система электроснабжения и освещения (на базе пыле-влагозащищённых LED-светильников с эвакуационным освещением). Система контроля управления доступом и видеонаблюдения с выводом на централизованный пульт. Система пожарной сигнализации и пожаротушения с выводом на централизованный пульт. Внутренний водопровод. Отопление от внешних сетей. Отдача тепла за счет тепловентиляторов и тепловых завес в зоне ворот.
Расположение объекта
Регион строительства: Красноярский край
Адрес объекта: Международный аэропорт Красноярск имени Д.А. Хворостовского
Координаты объекта: 56.180581, 92.486396
