Фотографии объекта
Характеристики
| Габариты, м | 20 x 30 |
|---|---|
| Площадь по осям, м² | 600 |
| Полезная внутренняя высота, м | 4,5 |
| Снеговая нагрузка, кг/м² | 240/168 |
| Ветровая нагрузка, кг/м² | 32 |
| Срок выполнения, дней | 50 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Ленточный на глубину промерзания
Стеновое ограждение
Профлист
Кровля
Профлист
Ворота
Распашные
Описание из архива
Фундаменты – мелкозаглубленная монолитная лента. Толщина монолитного основания 300 мм. Осевой размер 20х30 м. Укладка бетона проводилась по подготовленному и спланированному основанию. В качестве первого шага нашим специалистам необходимо было выполнить откопку траншеи, и сделать это можно было лучше всего начиная с нижнего угла. Копая траншею с нижней точки получается легче всего контролировать ровность дна. В качестве подушки использовался слой песка толщиной 100 мм. Отсыпанная и хорошо утрамбованная песчаная подсыпка позволит в дальнейшем правильно распределить давления от фундамента на грунт, а так же будет являться дренажной системой. Дополнительным свойством песчаной подсыпки является минимальная пучинистость.
Дальнейшее использование гравийного фр 20-40 позволяет увеличить несущую способность основания.
В данном проекте была использована съемная опалубка из деревянных досок. Монтаж опалубки производится по предварительной разметке.
Объемный (пространственный) арматурный каркас состоит из двух продольных рядов арматуры диаметром 12 мм.
Для фундаменты использовался бетон марки М300. В данном случае использовался сертифицированный товарный бетон. Работы по укладке бетонной смеси производились непрерывным способом.

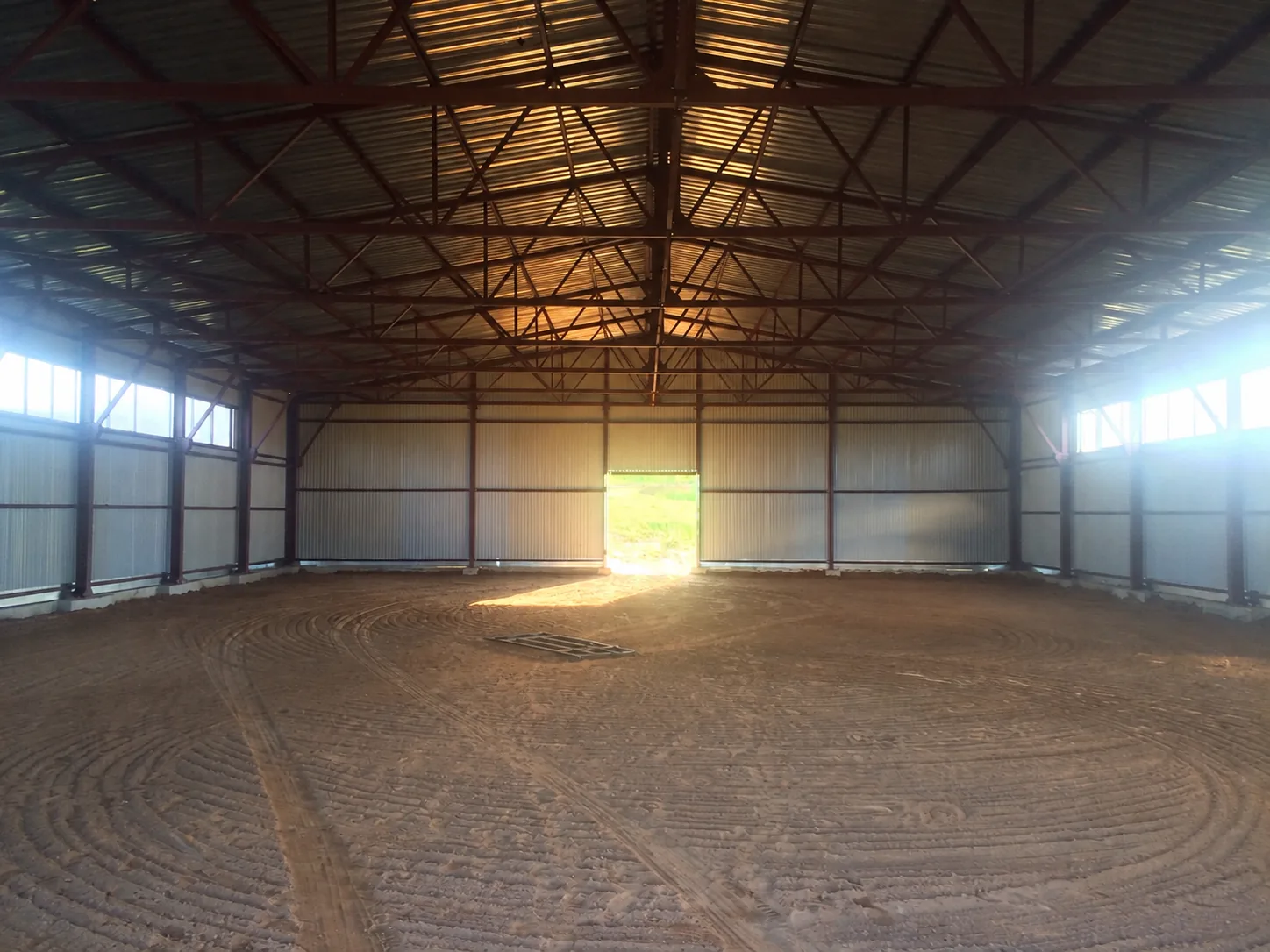

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. Изготовление было выполнено в заводских условиях производства ООО «ТИТАН». В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для Тверской области. Монтажные соединения – болтовые. Закрепление каркаса к железобетонному основанию производится с помощью клиновых анкеров размером 20х200 мм.

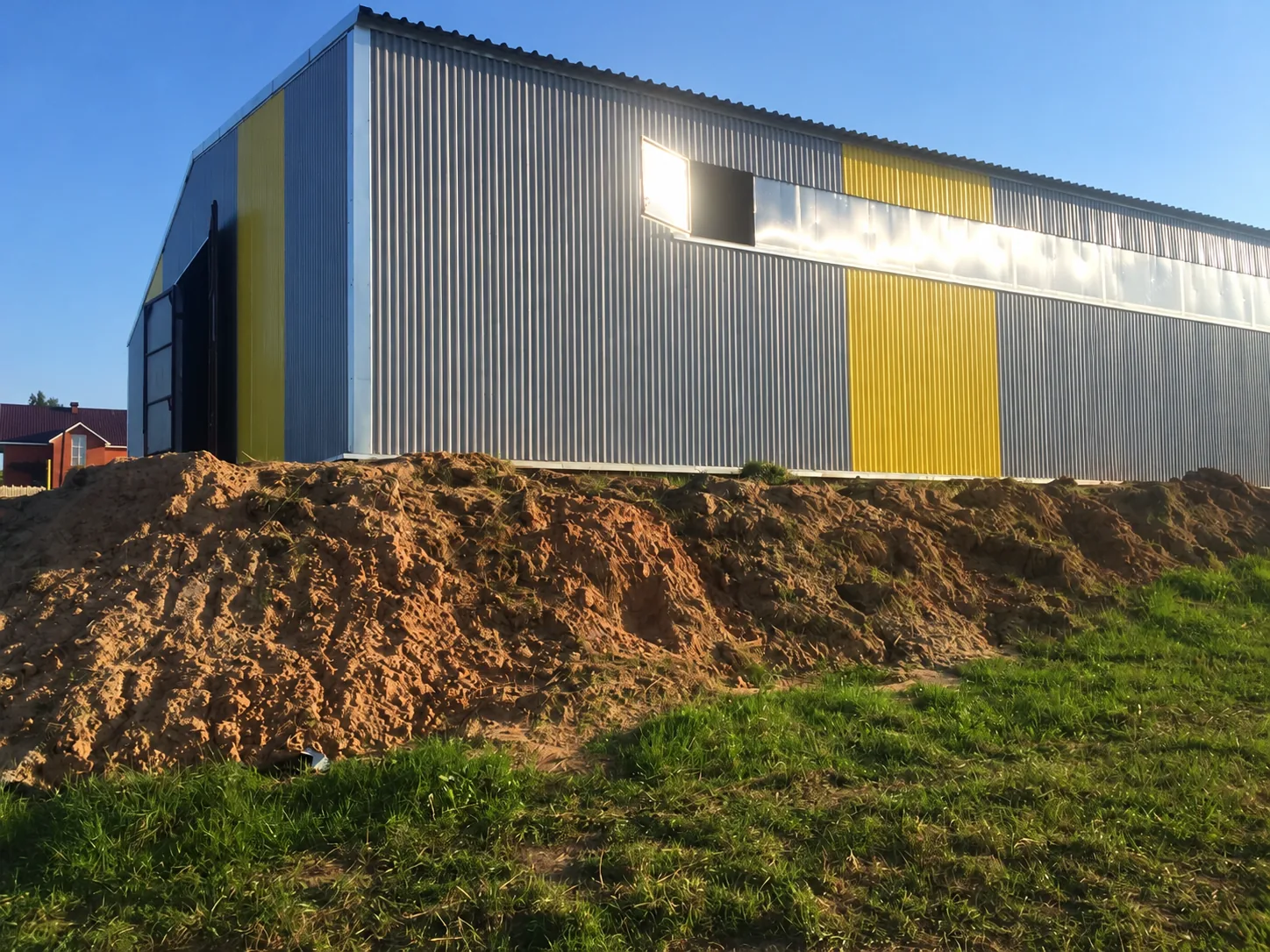

Наружные стены выполнены из профилированного листа марки С-21. Толщина металла – 0,5 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения
275 г/м2. В качестве дополнительного защитного покрытия используется полимерный состав.

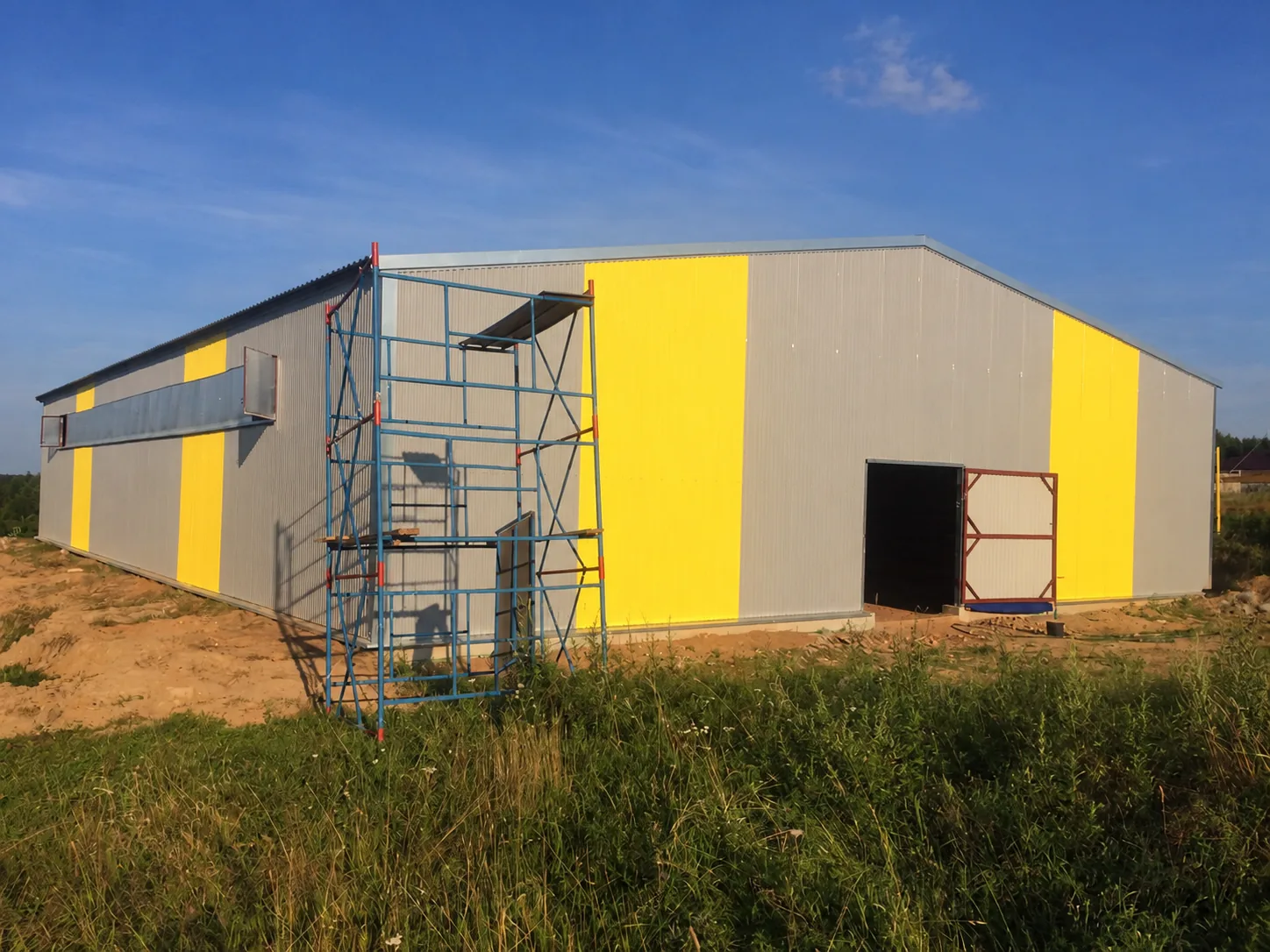

Цвет комбинированный (чередование серого и желтого цветов).
Крыша выполнены из профилированного листа марки НС-44. Толщина металла – 0,7 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения 275 г/м2.
Цвет – серый.

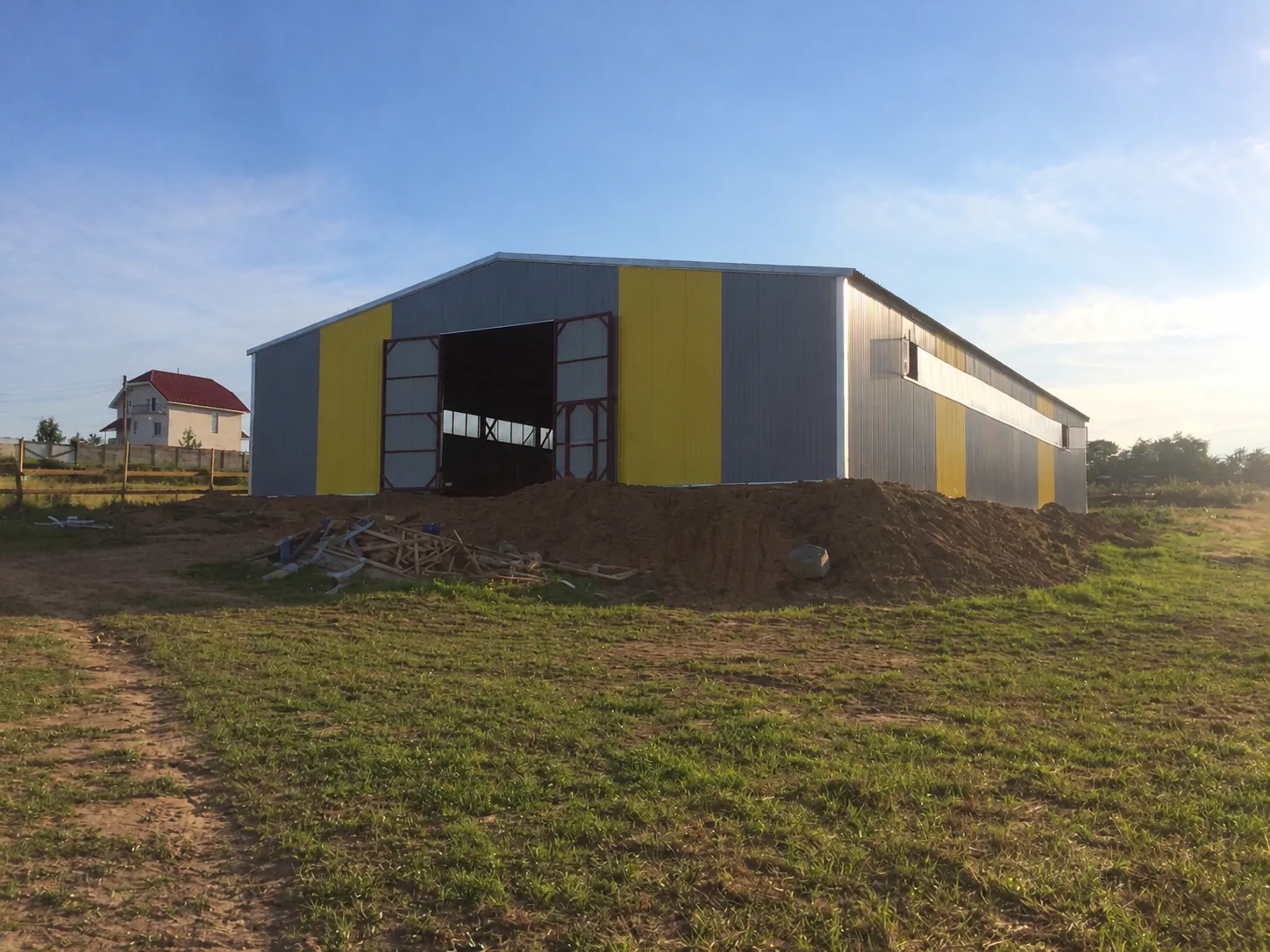

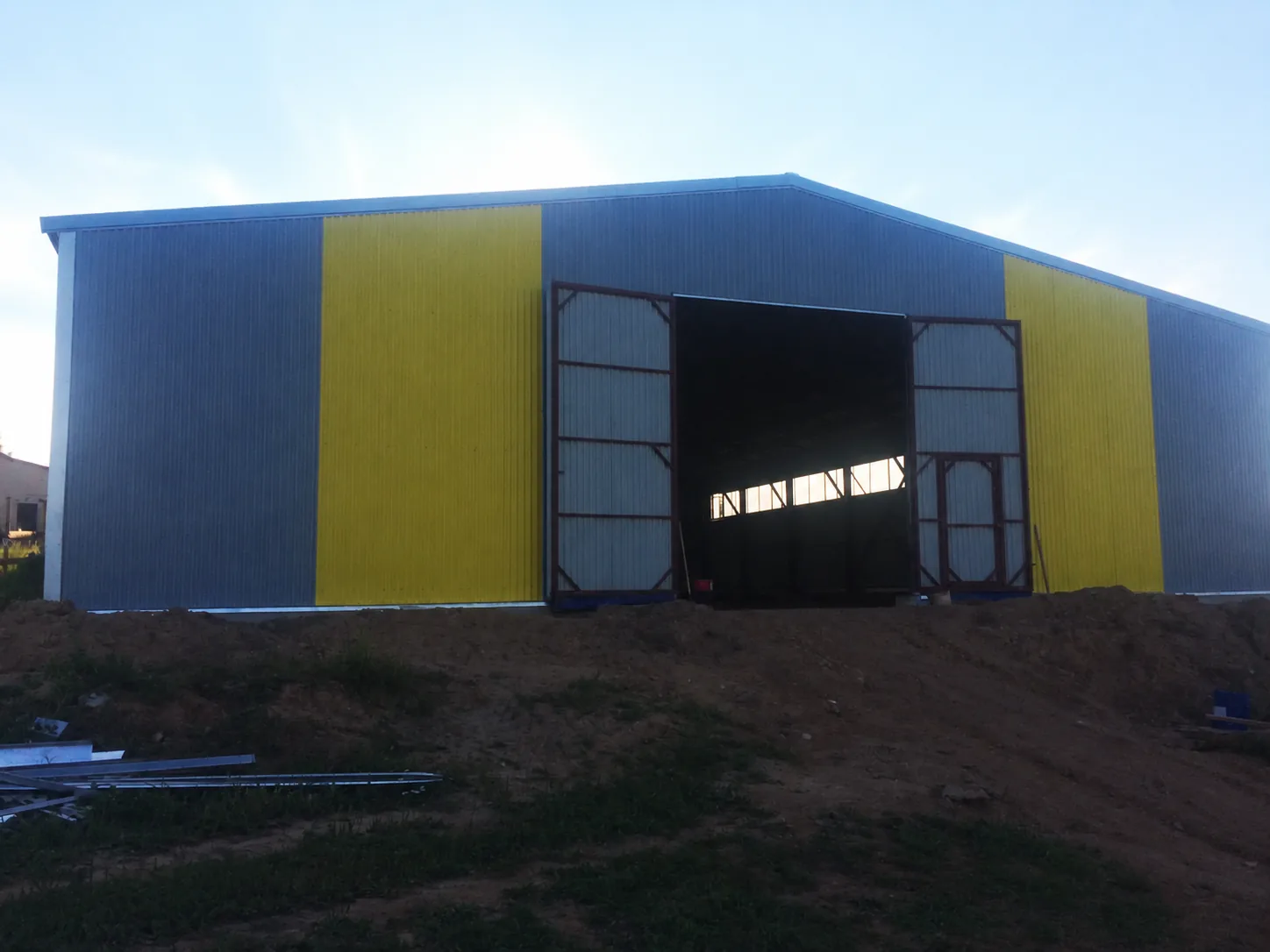

Ворота – распашные. Световой проем 3х3 м. Металлический каркас выполненный из профильной трубы и обшитый профилированным листом марки С-21 толщиной 0,5 мм.

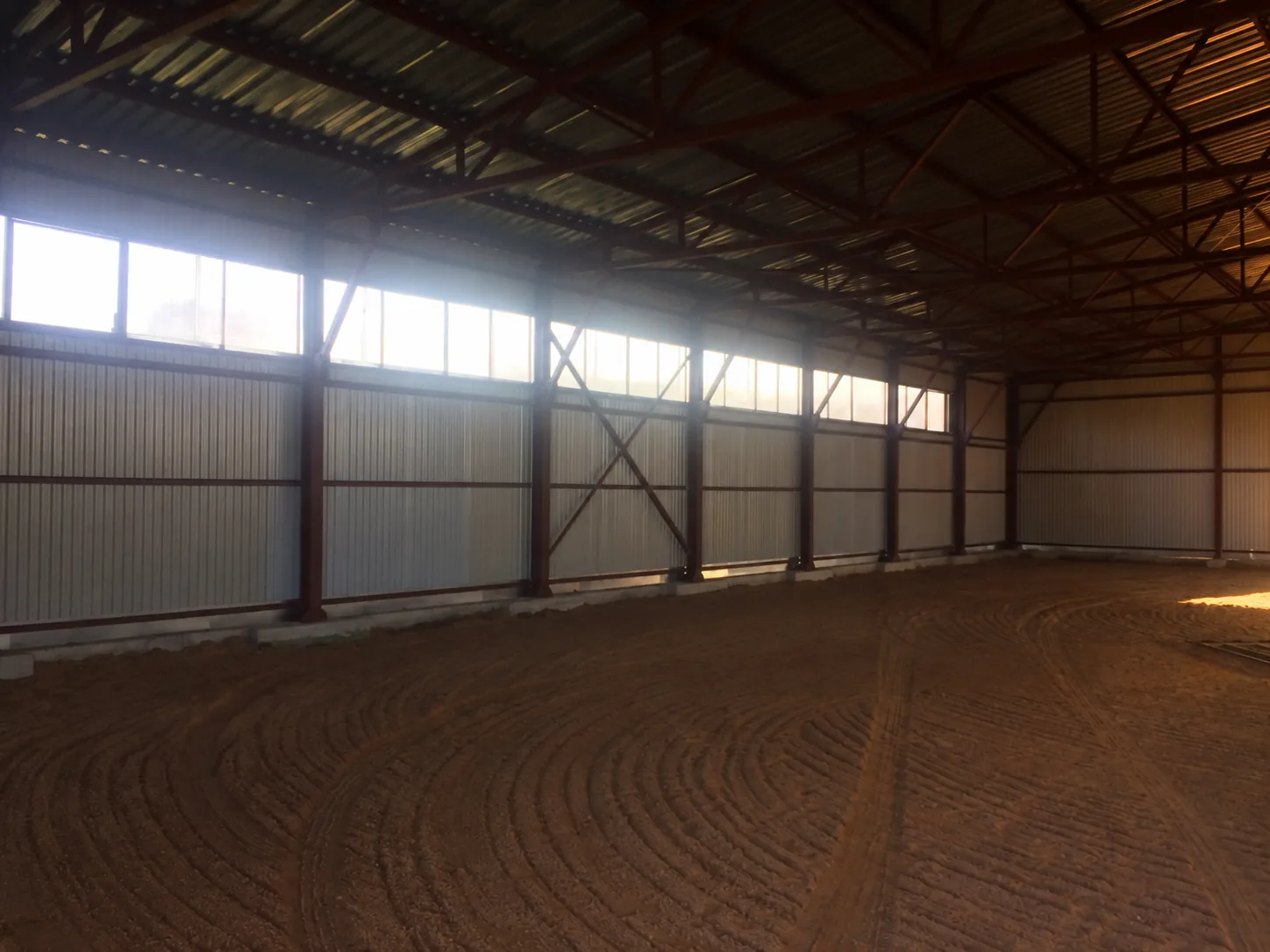

Окна – монолитный поликарбонат светло-коричневого цвета. Две ленты по длинным сторонам здания.
Расположение объекта
Регион строительства: Тверская область
Адрес объекта: Тверская область, деревня Чуприяновка
Координаты объекта: 56.759039, 36.047398
