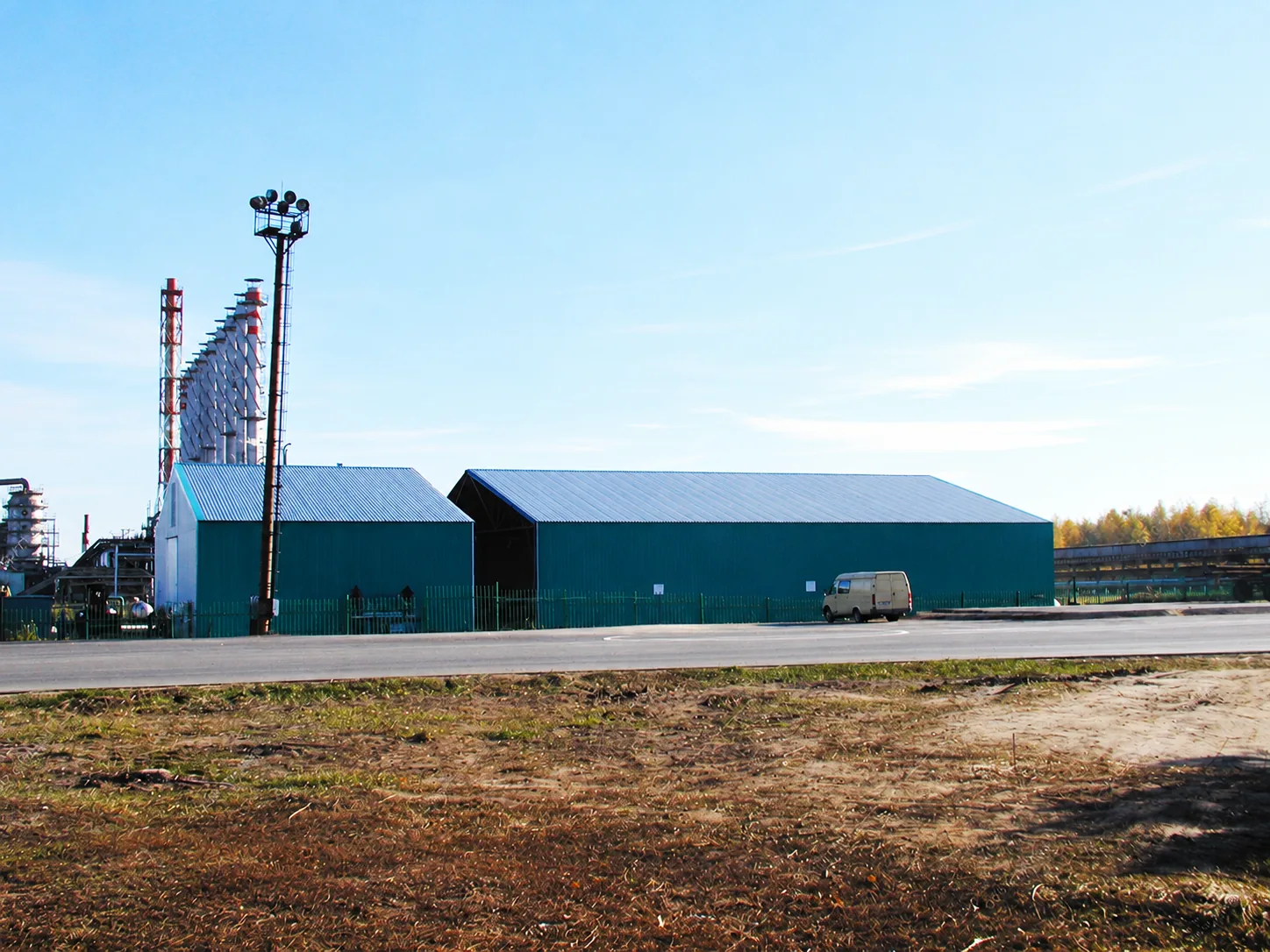

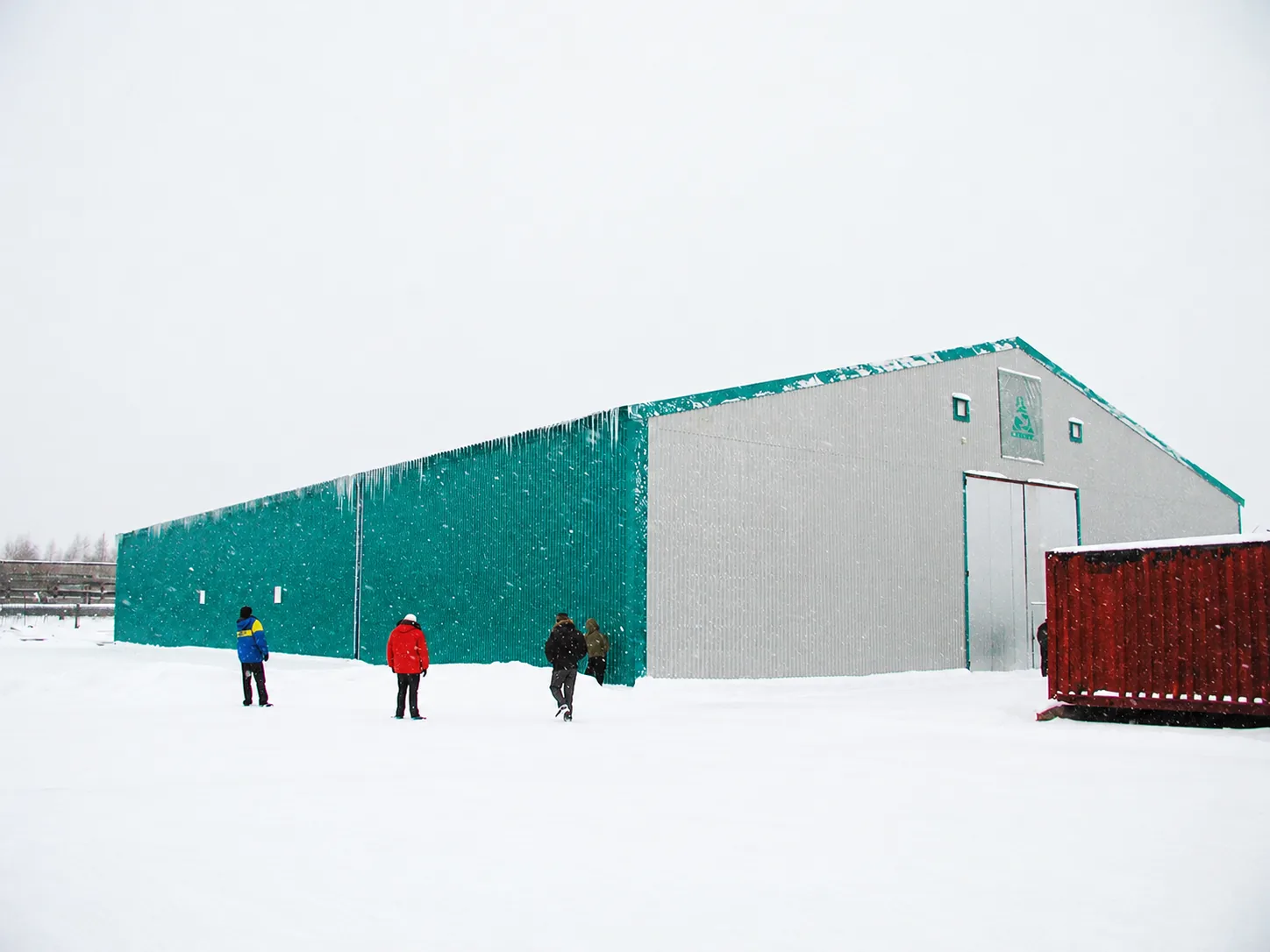

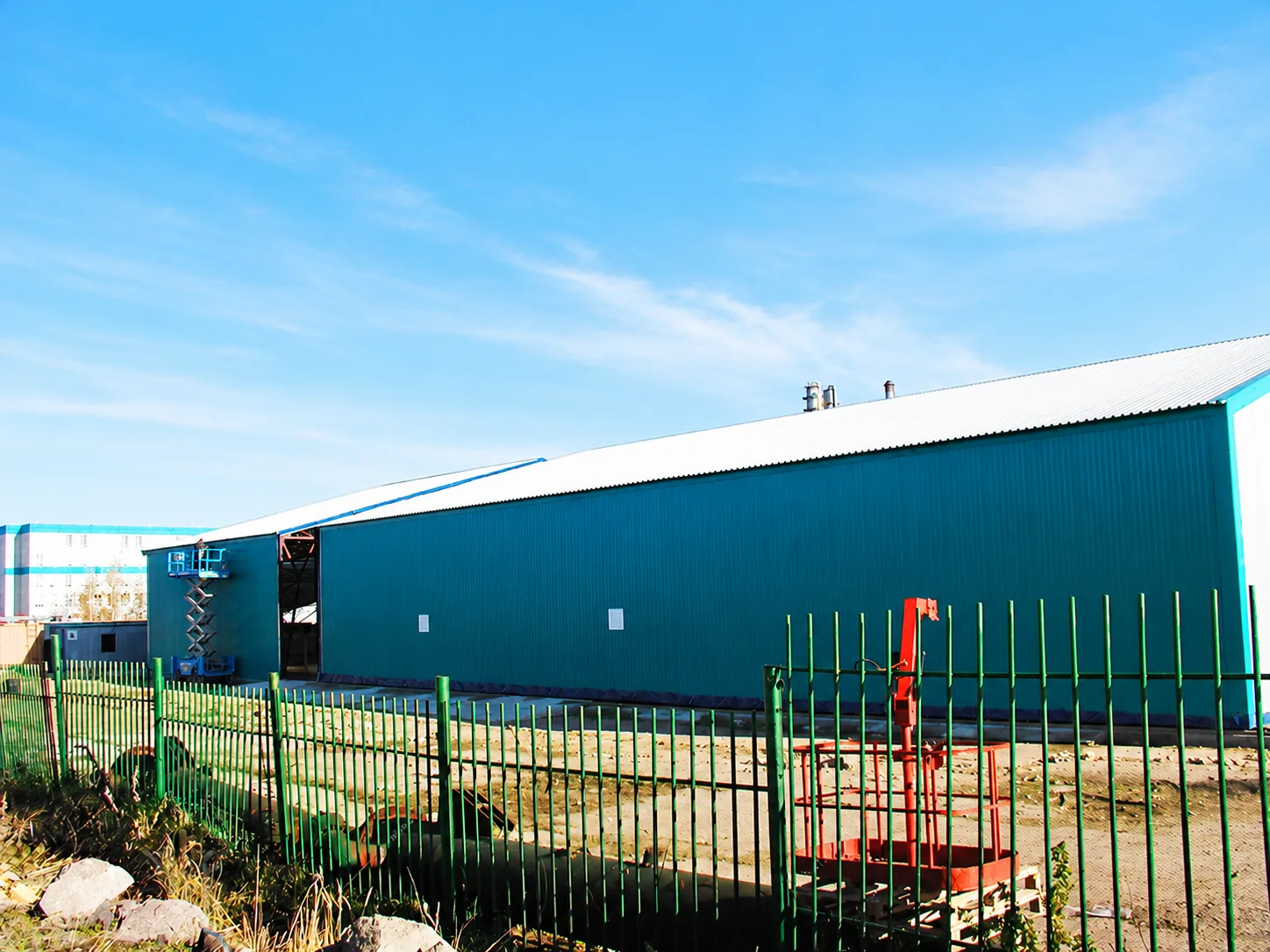

Фотографии объекта
Характеристики
| Габариты, м | 30 х 50 |
|---|---|
| Площадь по осям, м² | 1500 |
| Полезная внутренняя высота, м | 6 |
| Снеговая нагрузка, кг/м² | 320/224 |
| Ветровая нагрузка, кг/м² | 32 |
| Срок выполнения, дней | 90 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита
Стеновое ограждение
Профлист
Кровля
Профлист
Ворота
Распашные
Описание из архива
Фундаменты – незаглубленная монолитная железобетонная плита толщиной 200 мм. Укладка бетона проводилась по подготовленному и спланированному основанию. Замена пучинистого грунта производилась на слой песка толщиной 200 мм и далее 200 мм слой щебня гравийного фр 20-40 с послойной трамбовкой. Вместо подбетонного слоя использовалась мембрана «Плантер».
Металлический каркас. Проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г Дзержинск. Каркас заводского изготовления. Кровля двухскатная. Монтажные соединения – болтовые. Крепление к основанию производилось на клиновые анкера.
Наружные стены выполнены из профилированного листа марки С-21. Толщина металла – 0,6 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения 275 г/м2. В качестве дополнительного защитного покрытия используется полимерный состав.
Крыша выполнены из профилированного листа марки НС-57. Толщина металла – 0,7 мм. В качестве антикорозийного защитного покрытия металл покрыт цинком с плотностью нанесения 275 г/м2. Цвет - серый.
Ворота – распашные. Световой проем 4х24,5 м. Металлический каркас выполненный из профильной трубы и обшитый профилированным листом марки С-21 толщиной 0,5 мм.

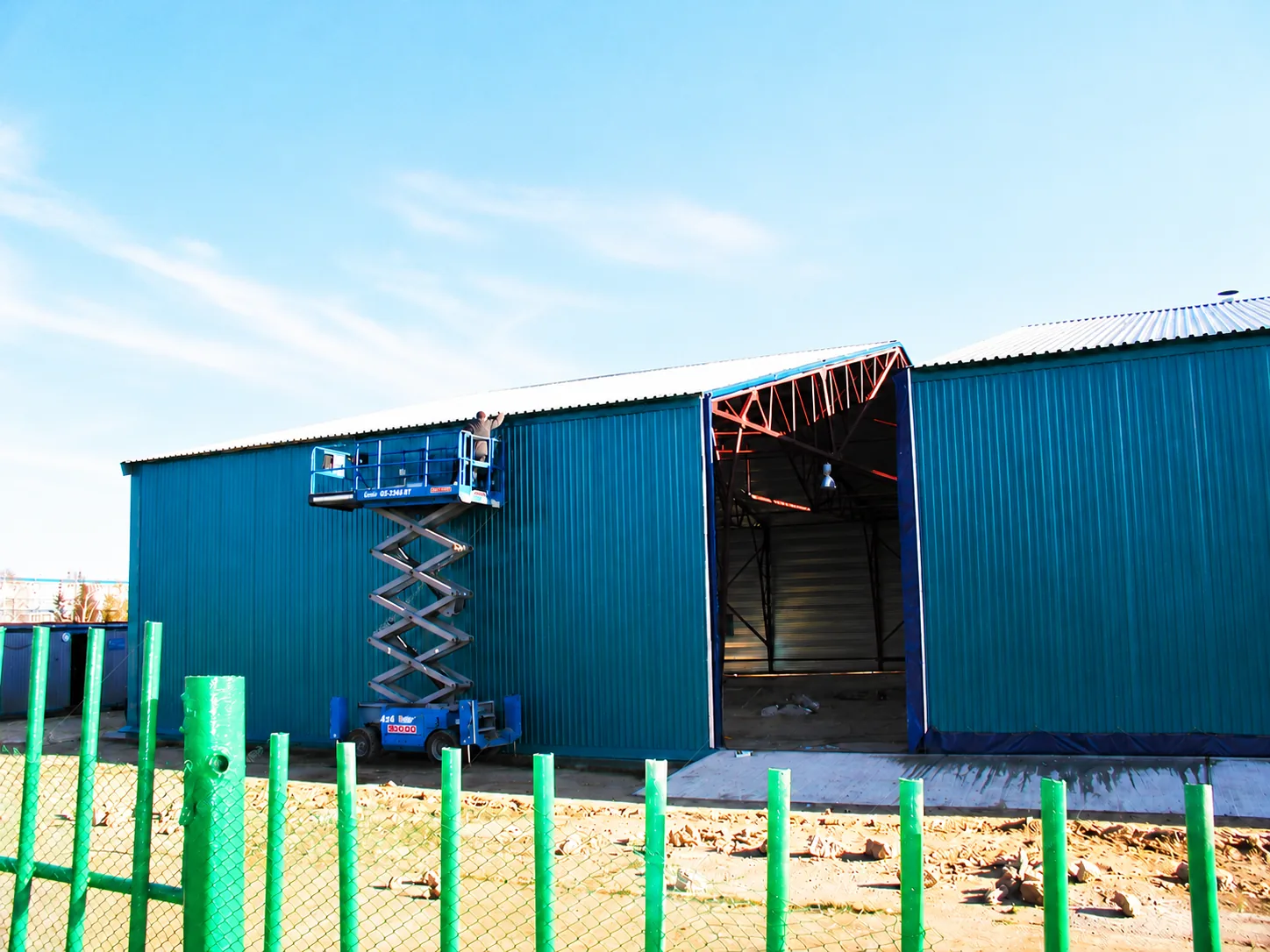

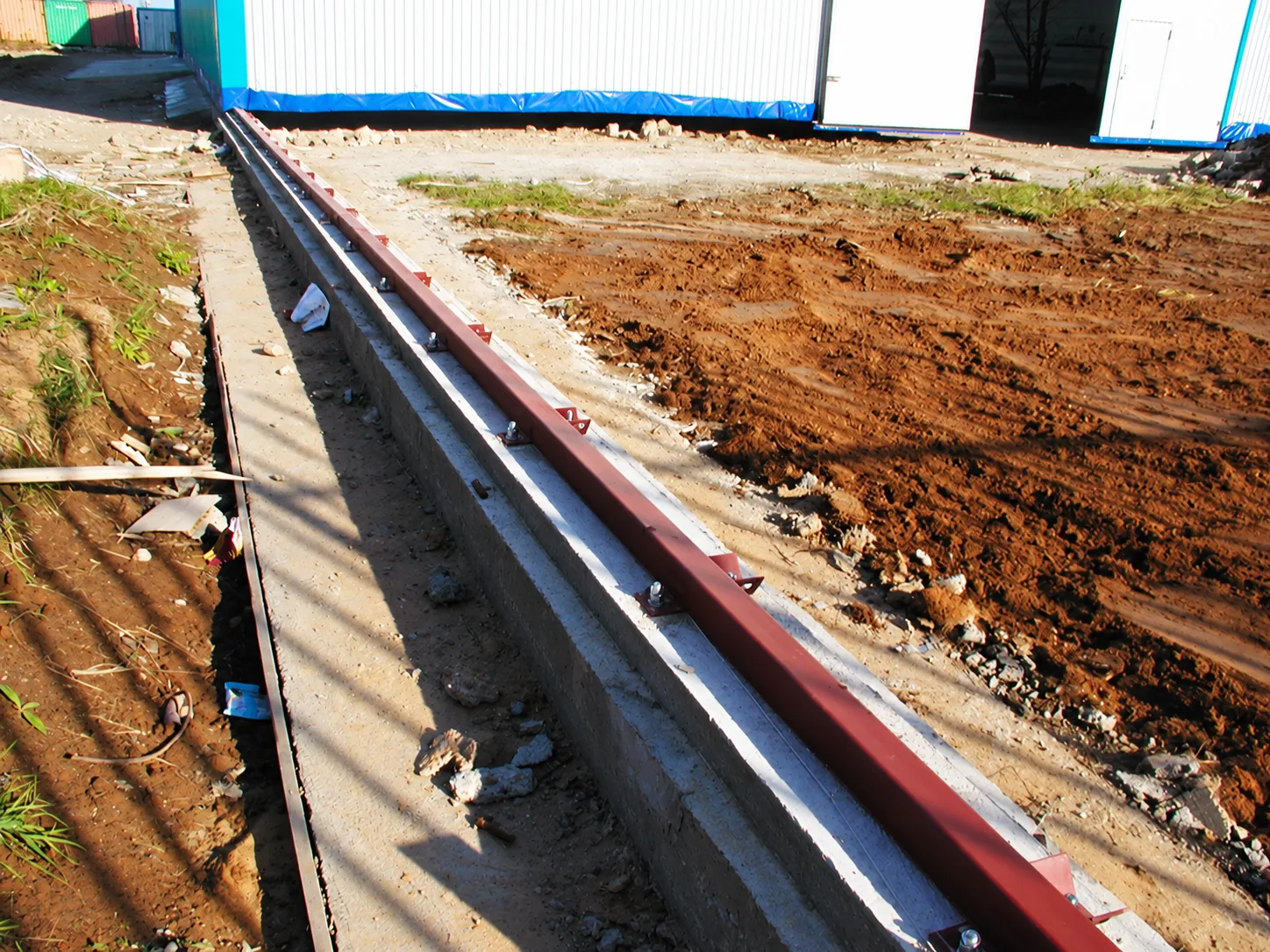

В качестве дополнительного оборудования была предусмотрена технология раскатывания секций ангара. Разделение силового корпуса совместно с электромеханической системой катания позволяют переместить фронтальную секцию (длиной 30 м) ангара на 35 метров. При возврате секций в исходное положение обеспечивается полная герметичность разъемного соединения.
Расположение объекта
Регион строительства: Нижегородская область
Адрес объекта: г. Дзержинск
Координаты объекта: 56.238377, 43.461625
