Фотографии объекта
Характеристики
| Габариты, м | 10 x 20 |
|---|---|
| Площадь по осям, м² | 200 |
| Полезная внутренняя высота, м | 5 |
| Снеговая нагрузка, кг/м² | 3 |
| Ветровая нагрузка, кг/м² | 1 |
| Срок выполнения, дней | 65 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная арочная
Фундамент
Монолитная плита
Пол
Промышленный полимерный пол
Стеновое ограждение
Профлист
Кровля
Профлист
Ворота

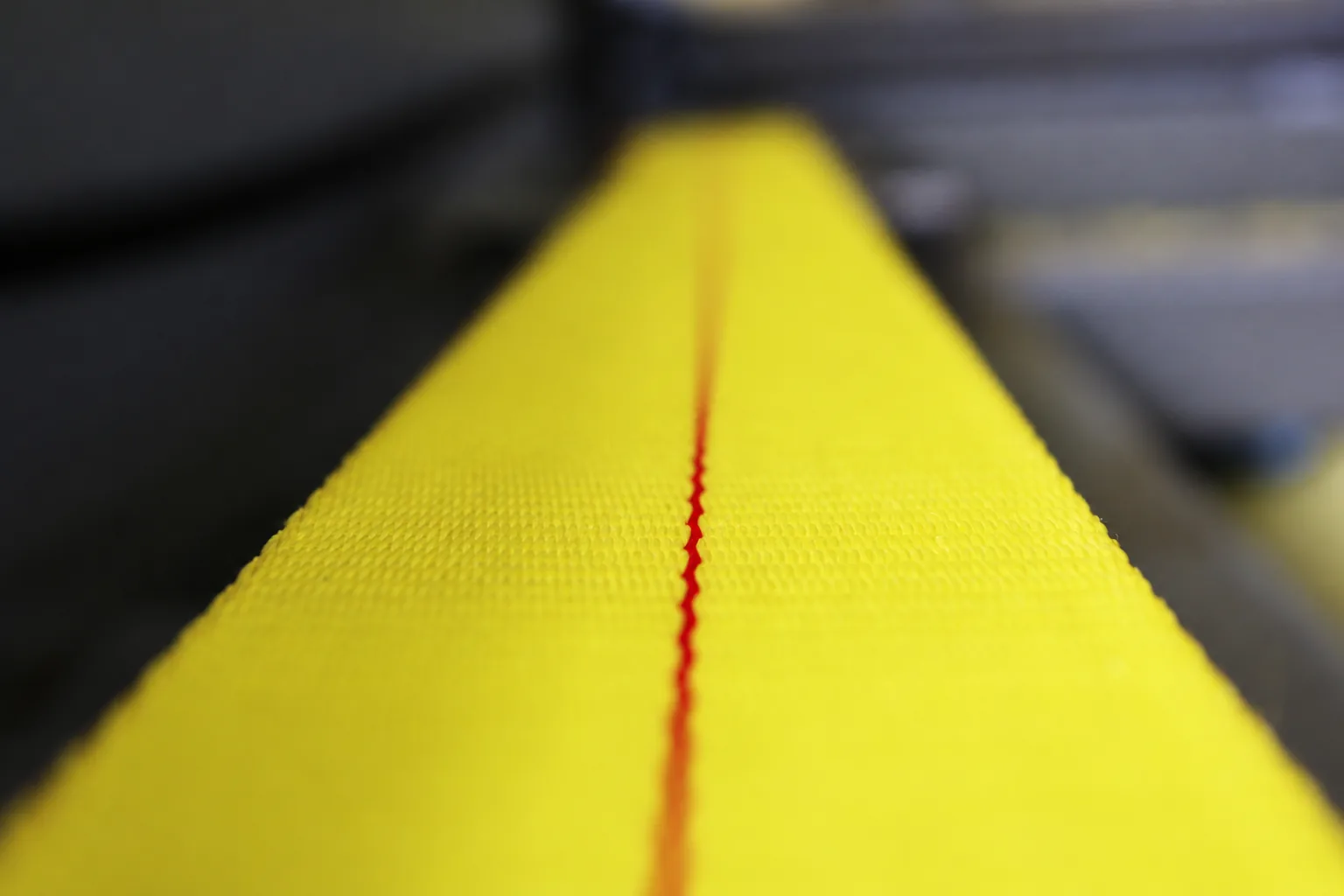

Подъемно-складные (стропные)
Описание из архива

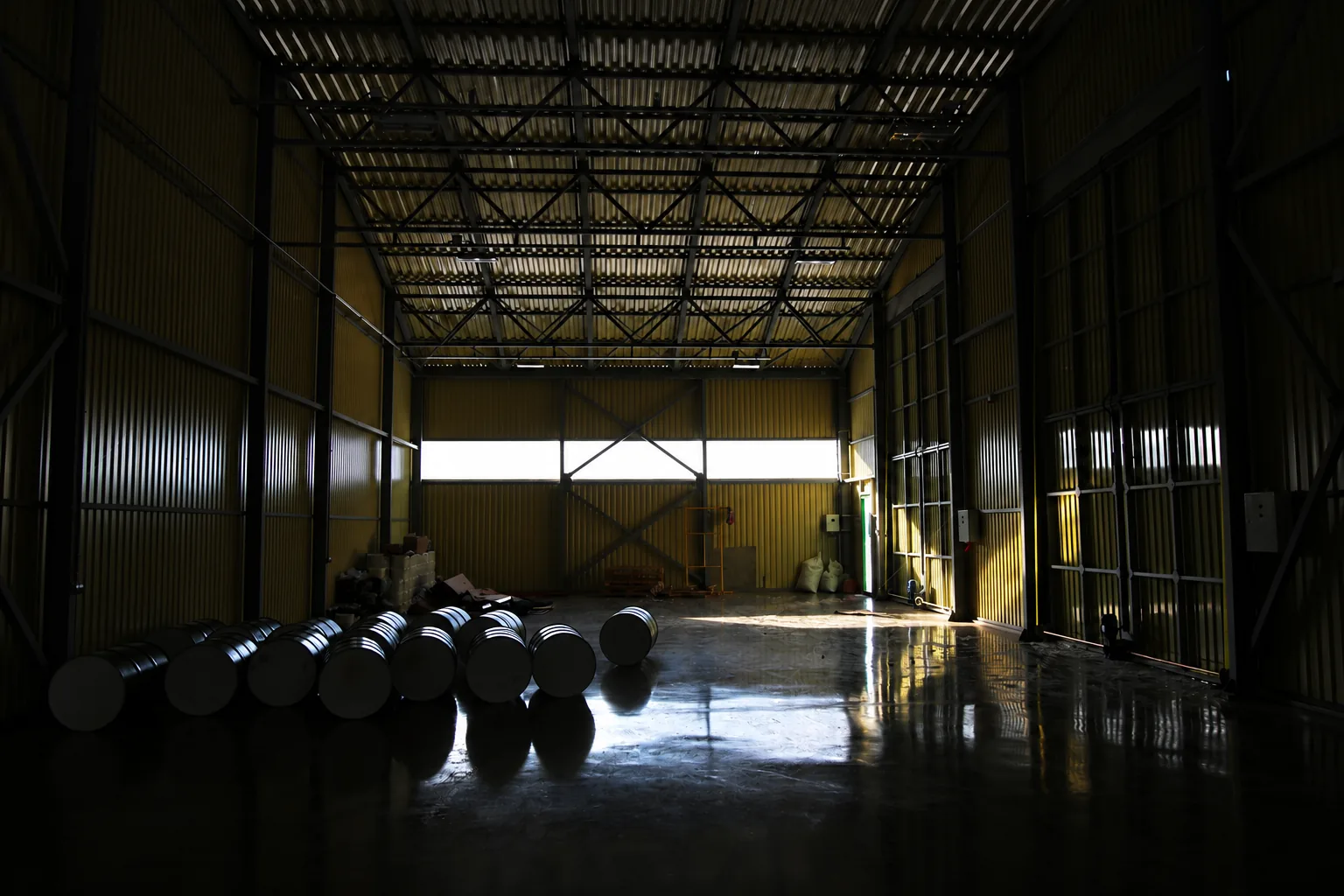

Фундаменты. В качестве фундамента была выбрана монолитная железобетонная плита толщиной 200 мм. Бетон монолитной плиты укладывался на подготовленное и уплотненное щебеночное основание состоящее фракции 20-40. В качестве горизонтальной гидроизоляции, заменяющей бетонную подготовку, использовалась полимерная геомембрана HDPE толщиной 1 мм. Для обеспечения ровной и гладкой поверхности, уложенный бетон, после начала схватывания шлифовался затирочными машинами. Финишный слой бетонных полов – двухкомпонентный грунт глубокого проникновения «Элакор», двухкомпонентная износостойкая полиуретановая эмаль «Элакор».

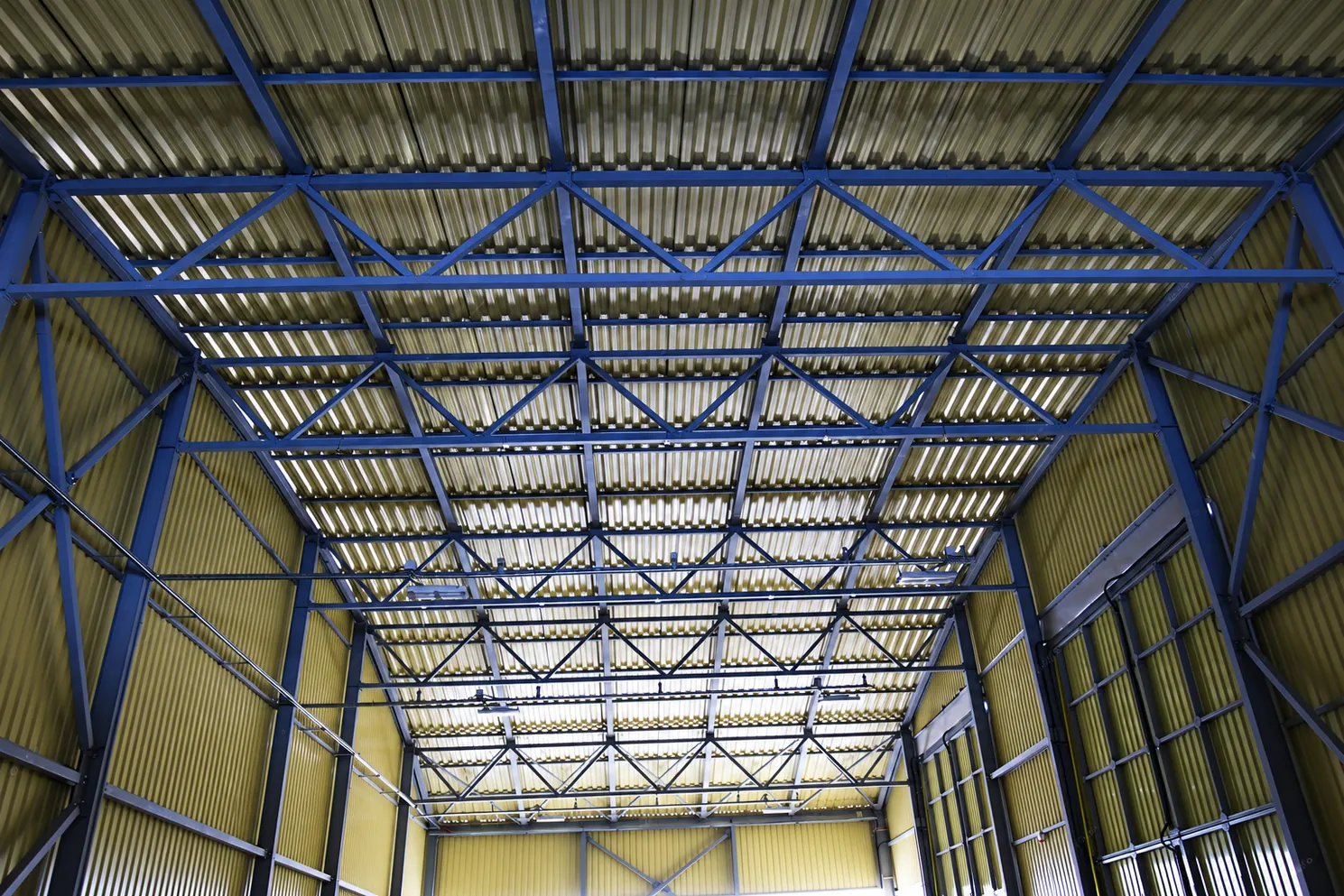

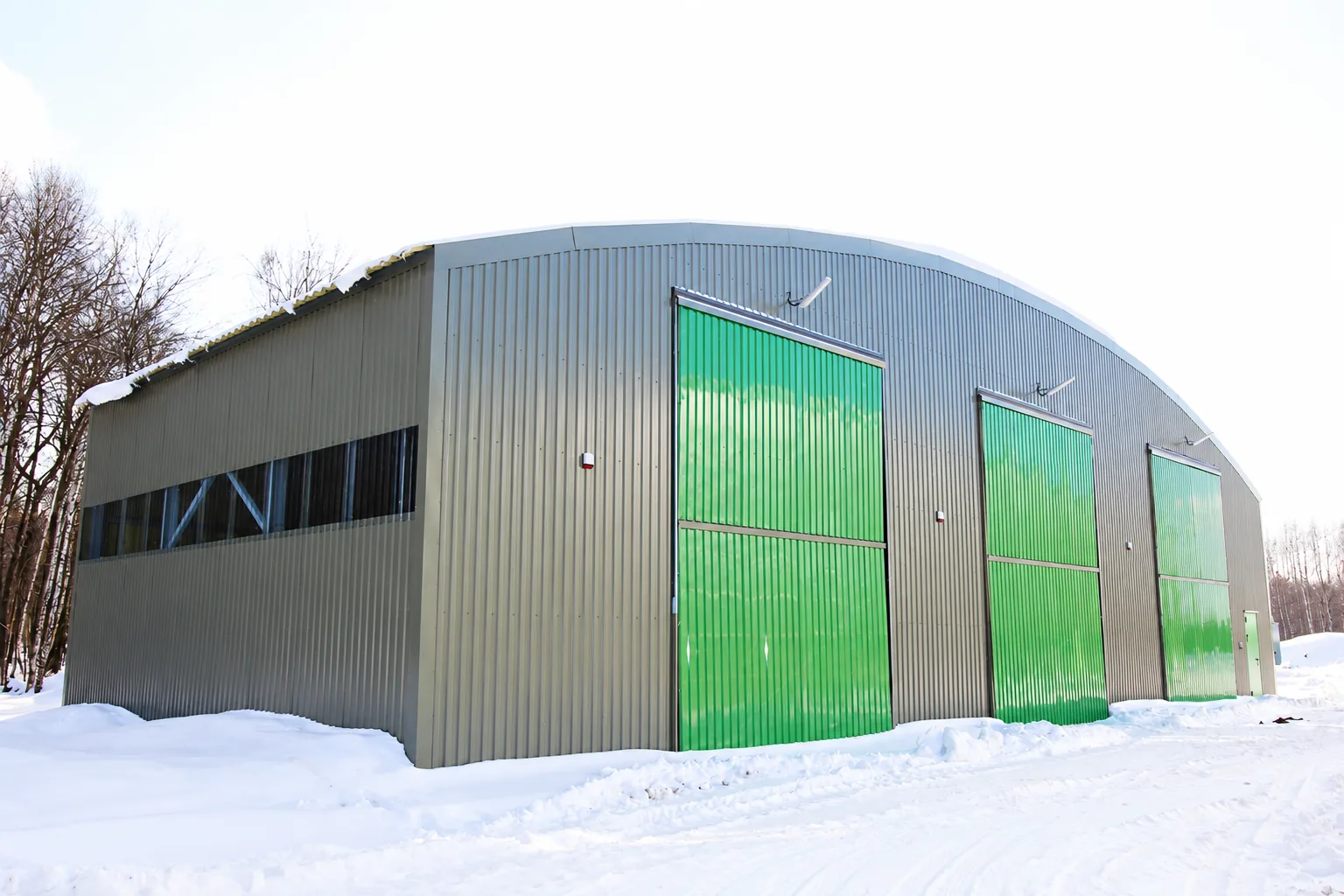

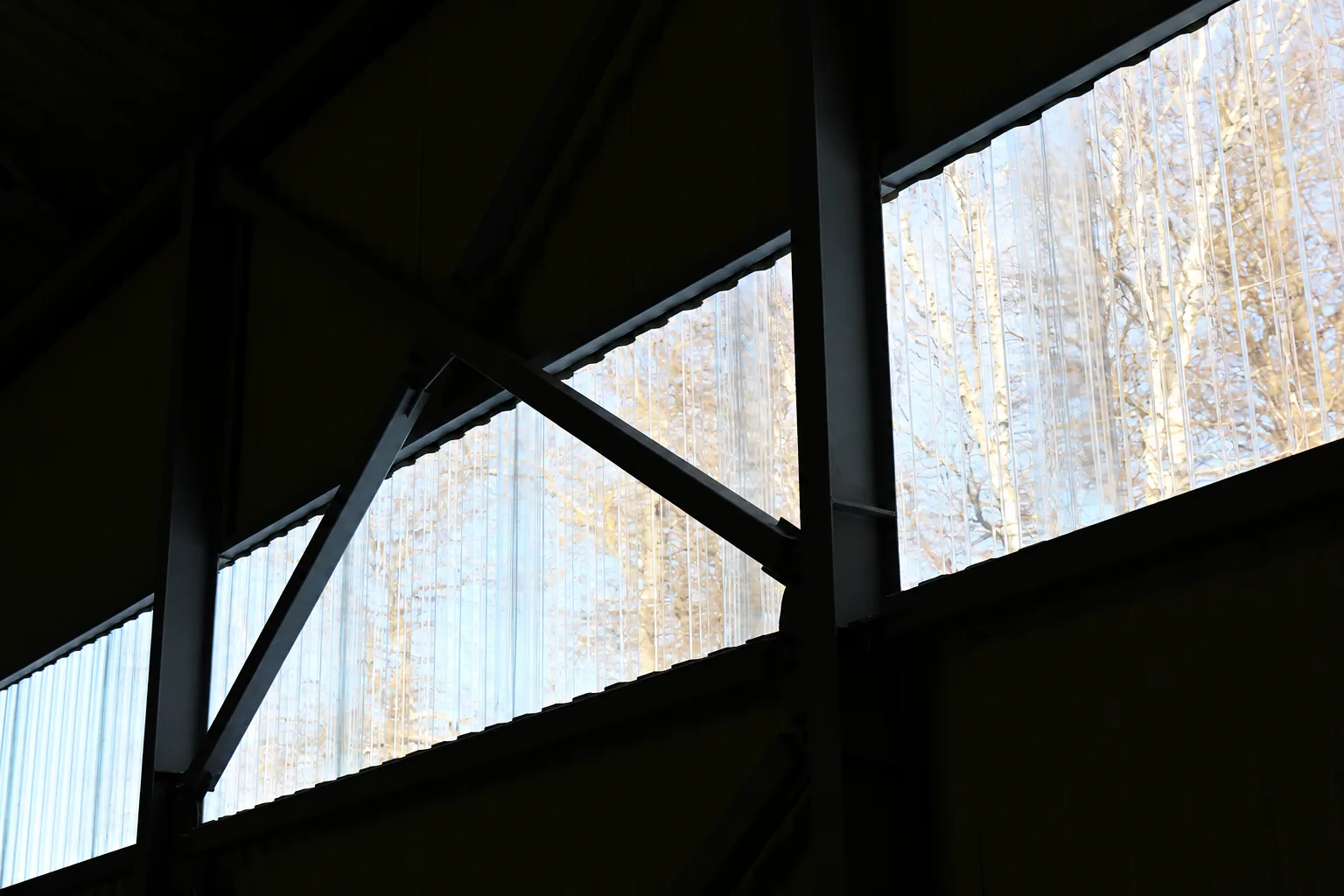

Металлический каркас. Однопролетный металлический каркас здания павильонного типа в облегченном исполнении. Несущий каркас здания проектировался с учетом климатических характеристик района строительства при круглогодичном использовании согласно СП «Строительная климатология». Вид соединения отправочных марок элементов конструкции – болтовое. Соединение конструкций с фундаментом производилось клиновыми распорными анкерами.
Ограждающие конструкции

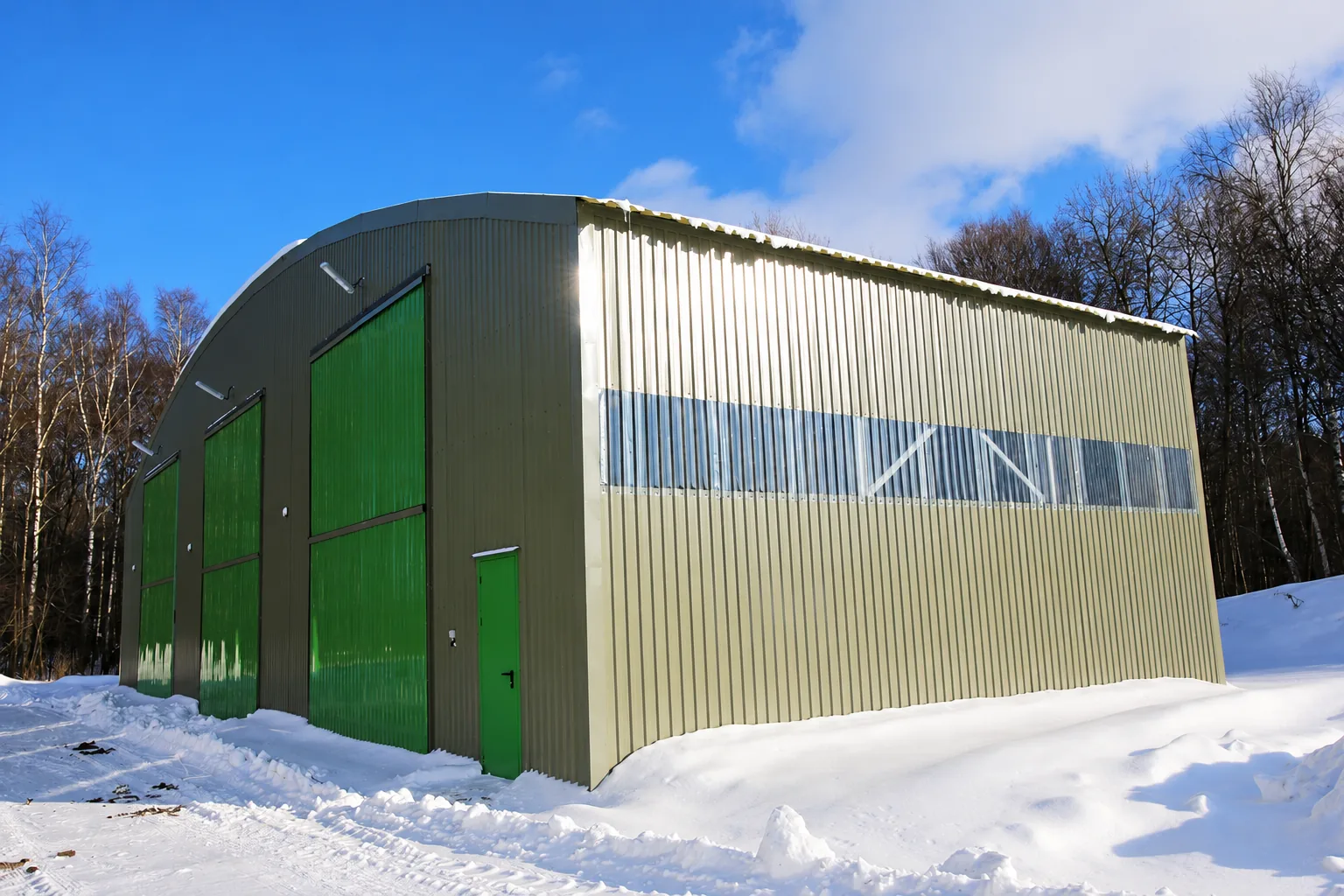

Наружные стены Выполнены из профилированного листа марки С-20 толщиной 0,6 мм. Ширина листа – 1000 мм.
КрышаВыполнены из профилированного листа марки С-44 толщиной 0,7 мм. Ширина листа – 1000 мм.

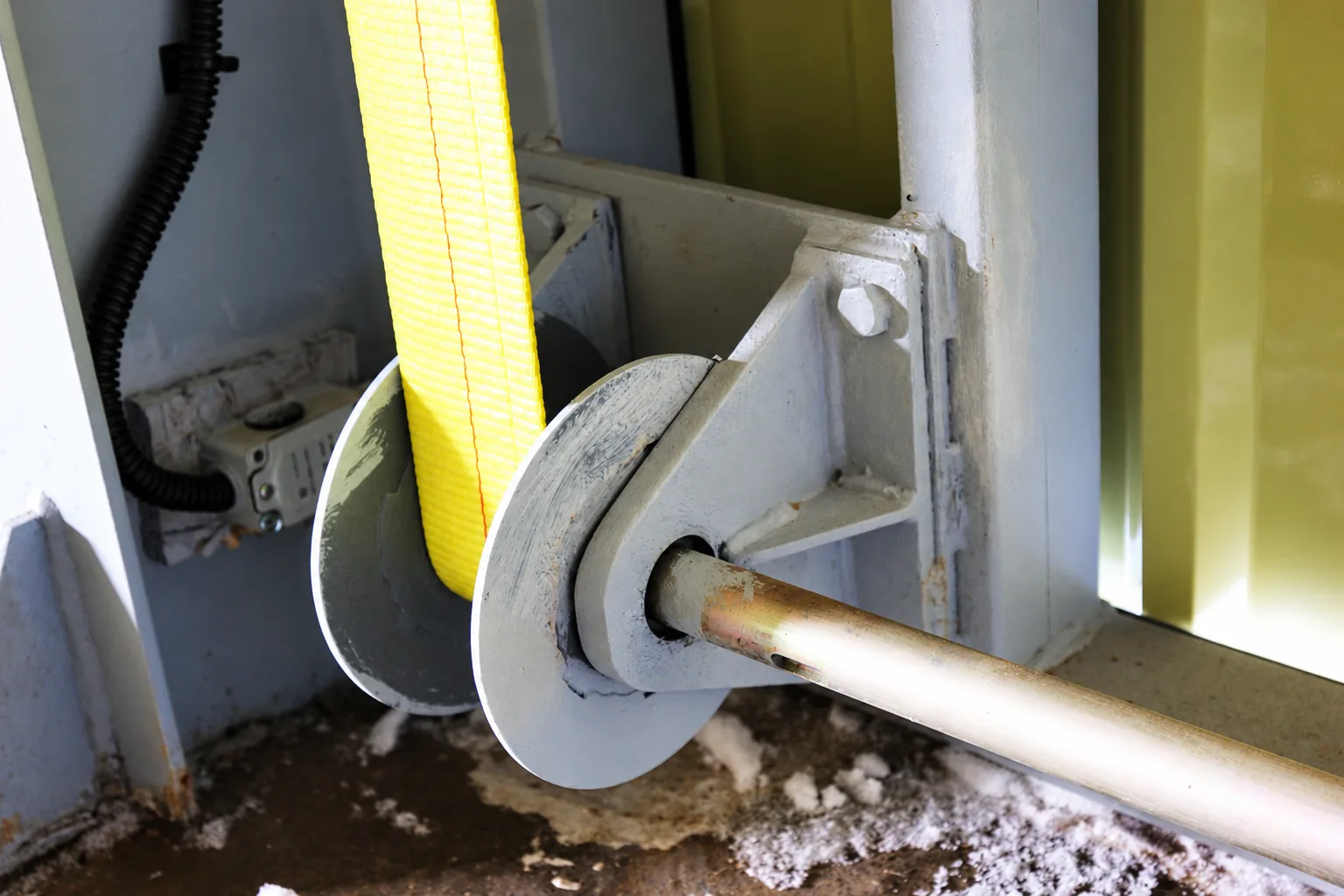

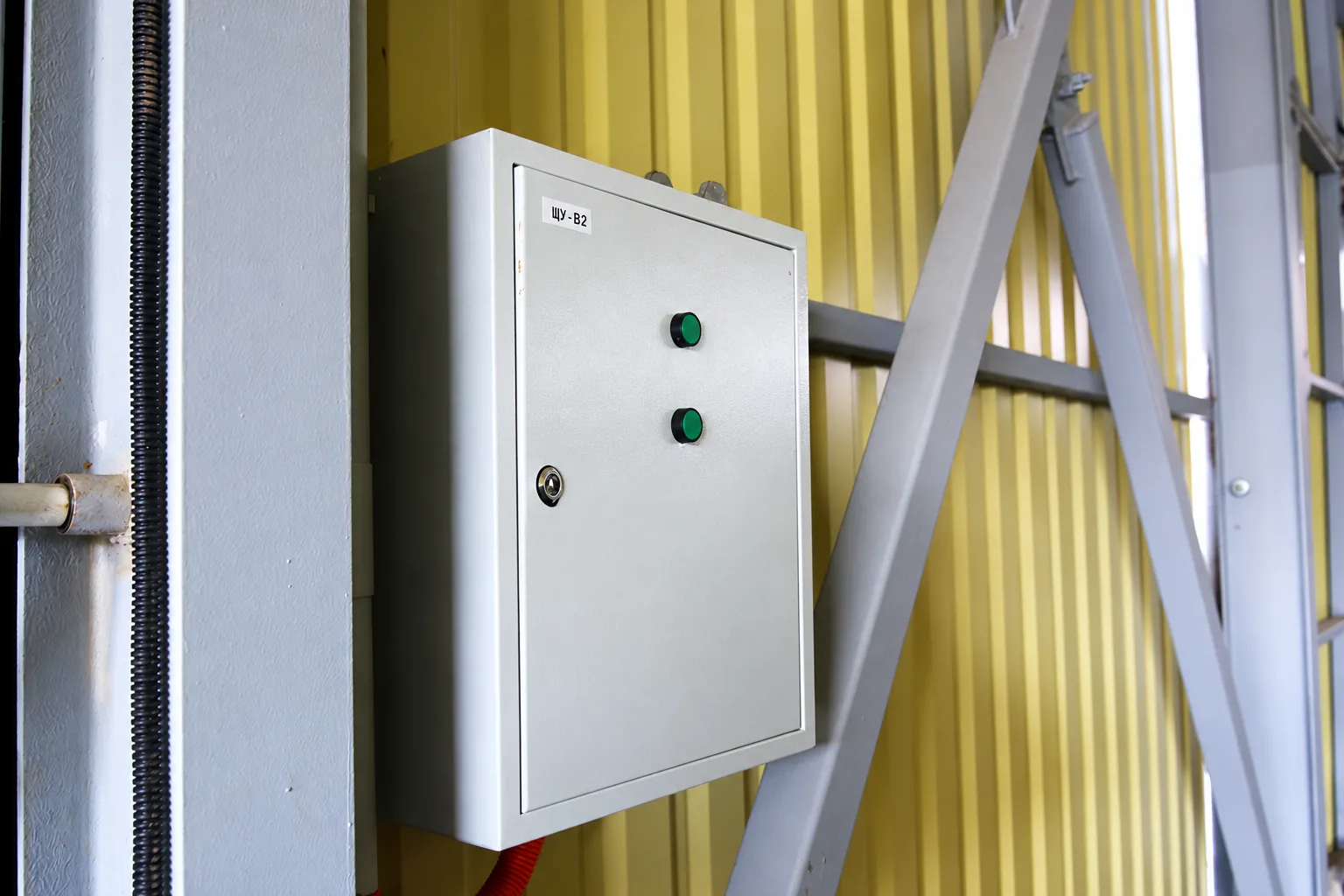

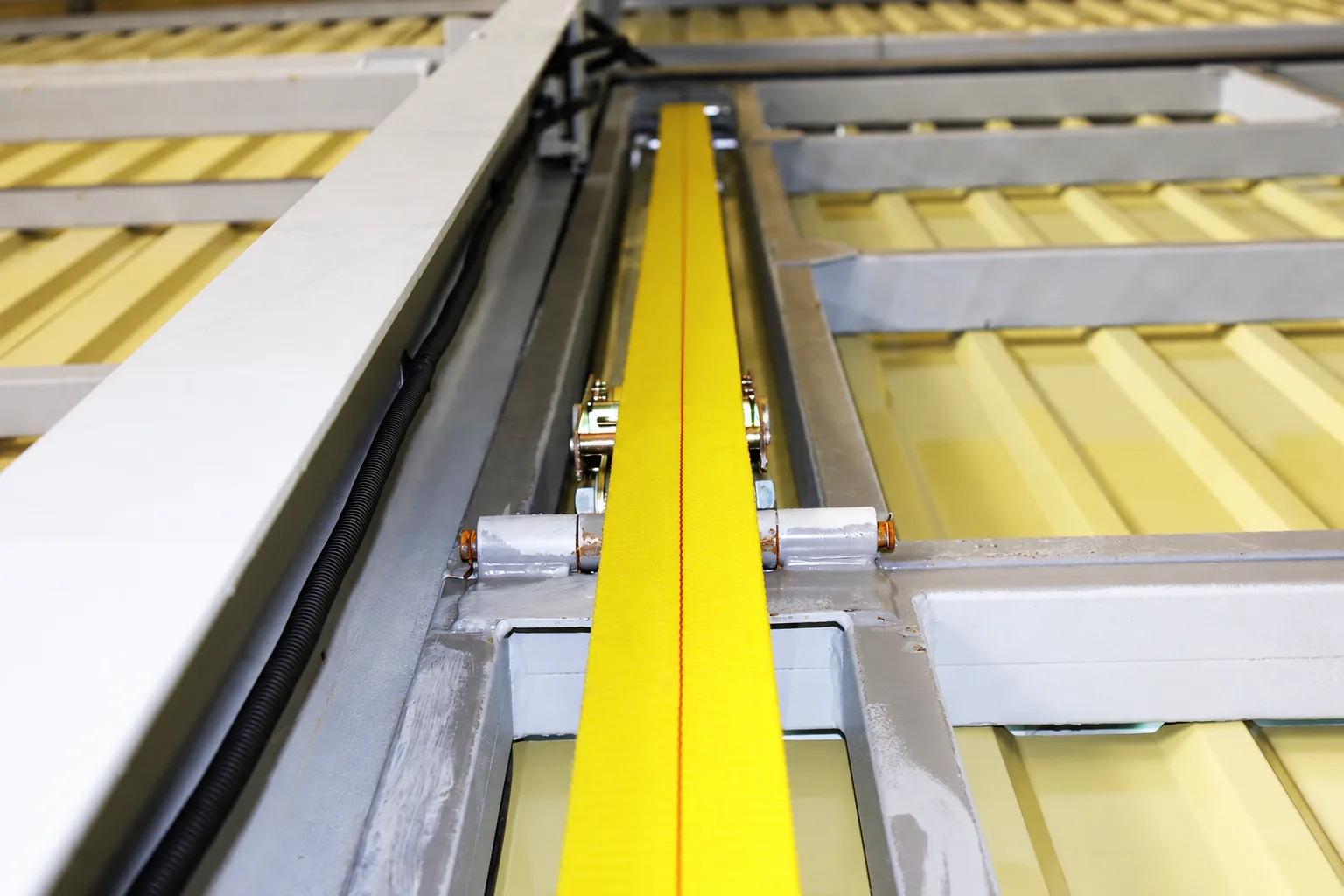

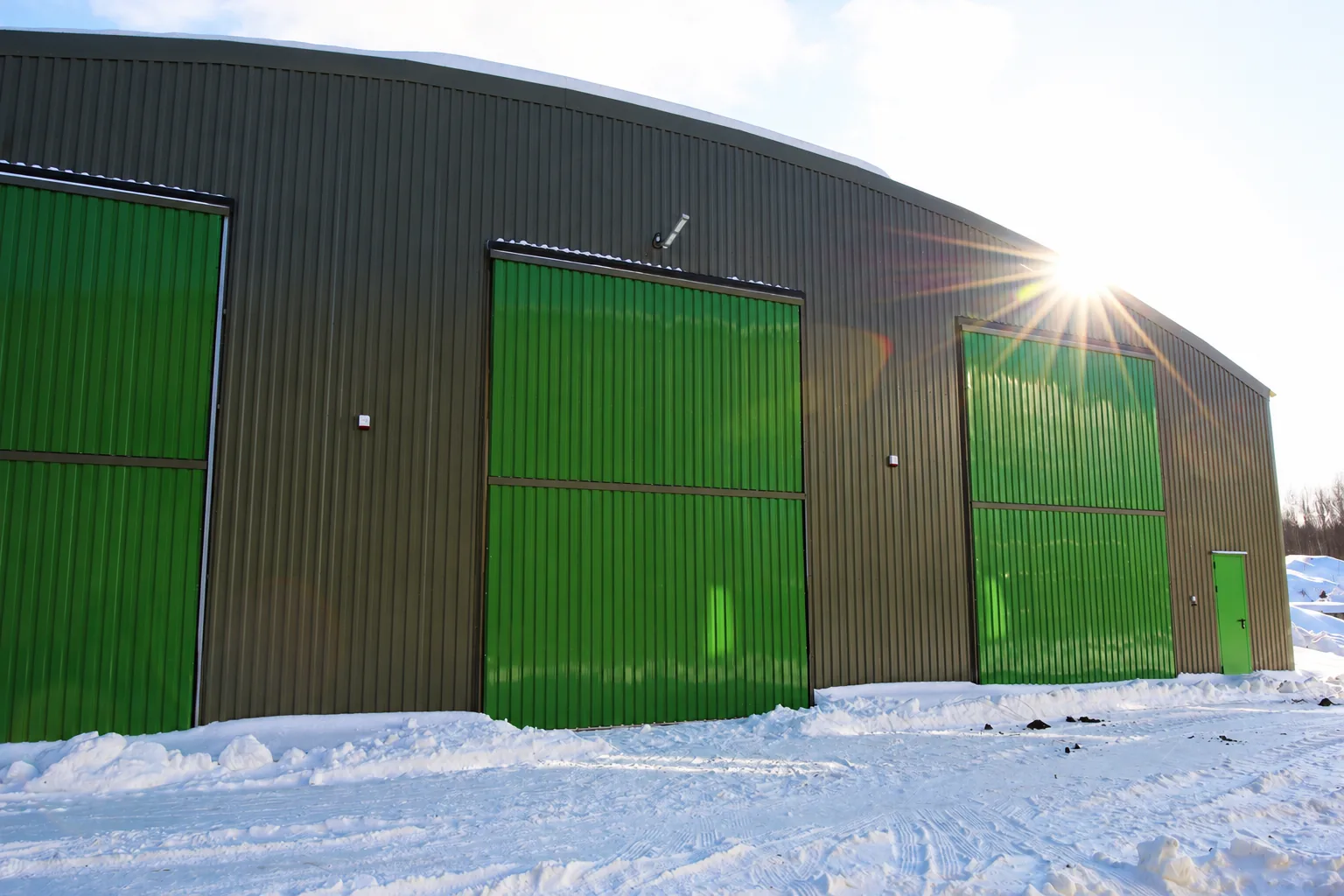

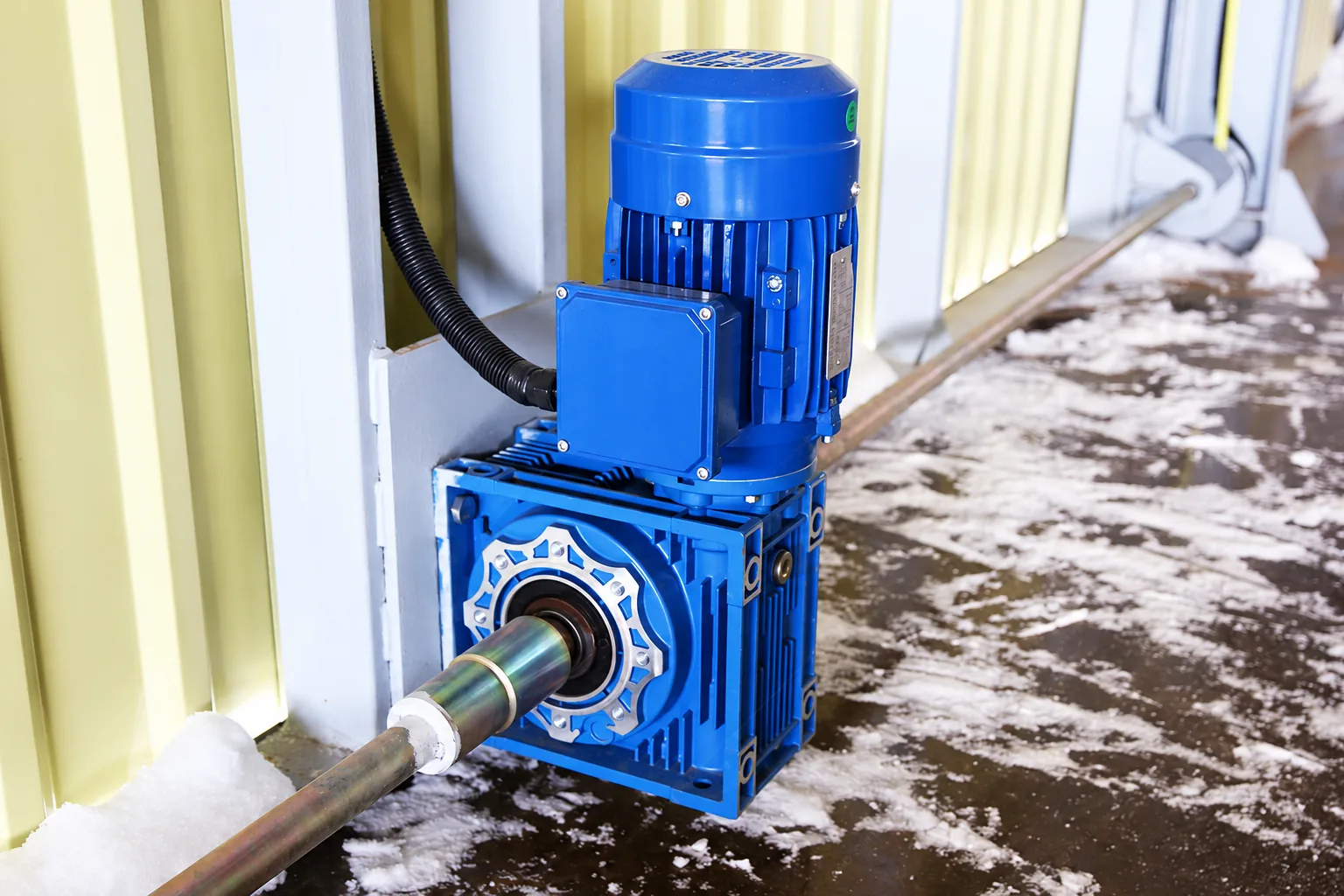

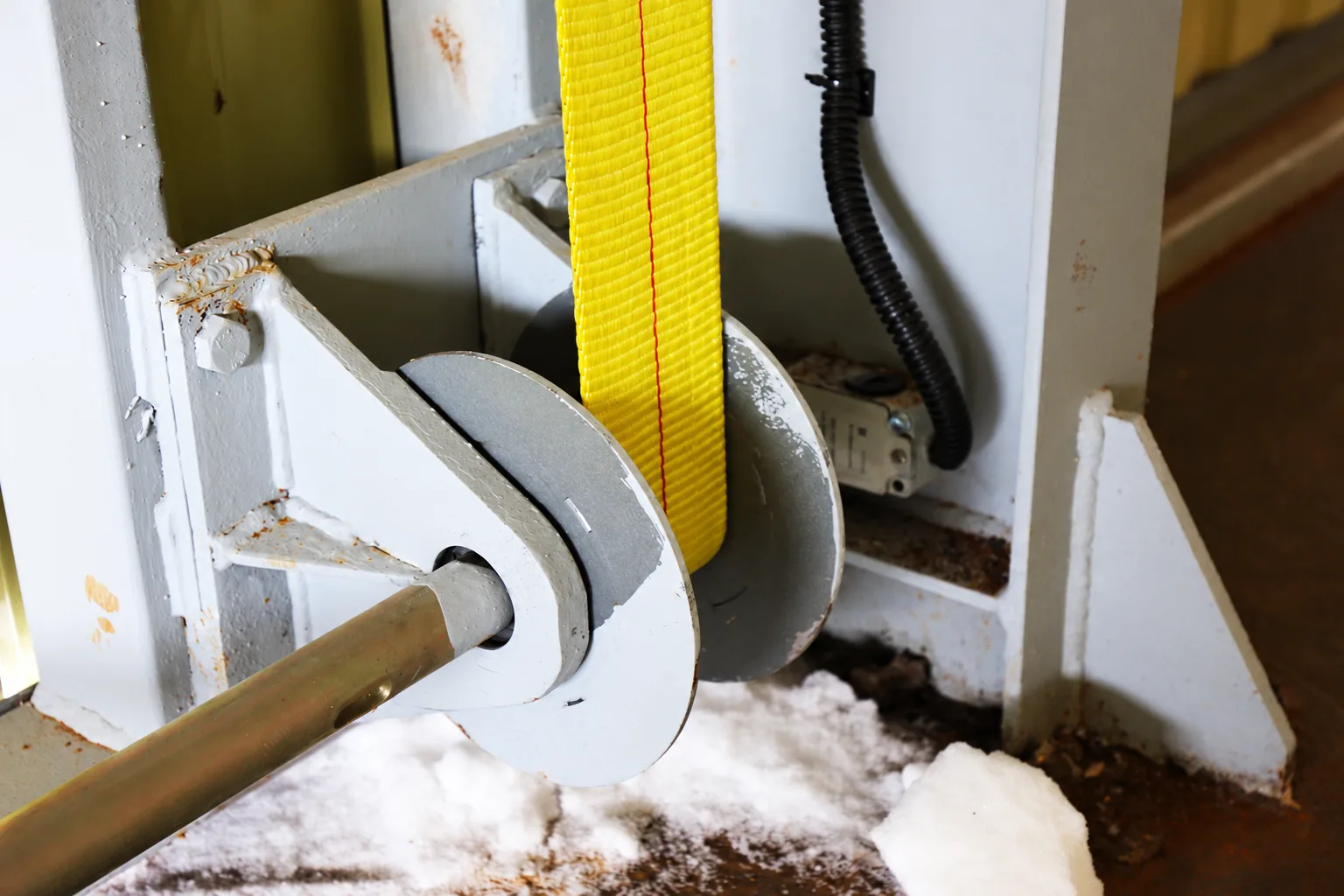

Ворота подьемно-складные на базе стальных рам облицованные профилированным листом. Ворота состоят из двух одинаковых секций складывающихся пополам в наружную сторону. Общий световой проем составляет 4х5 м. В движение секции приводятся мотор-редуктором

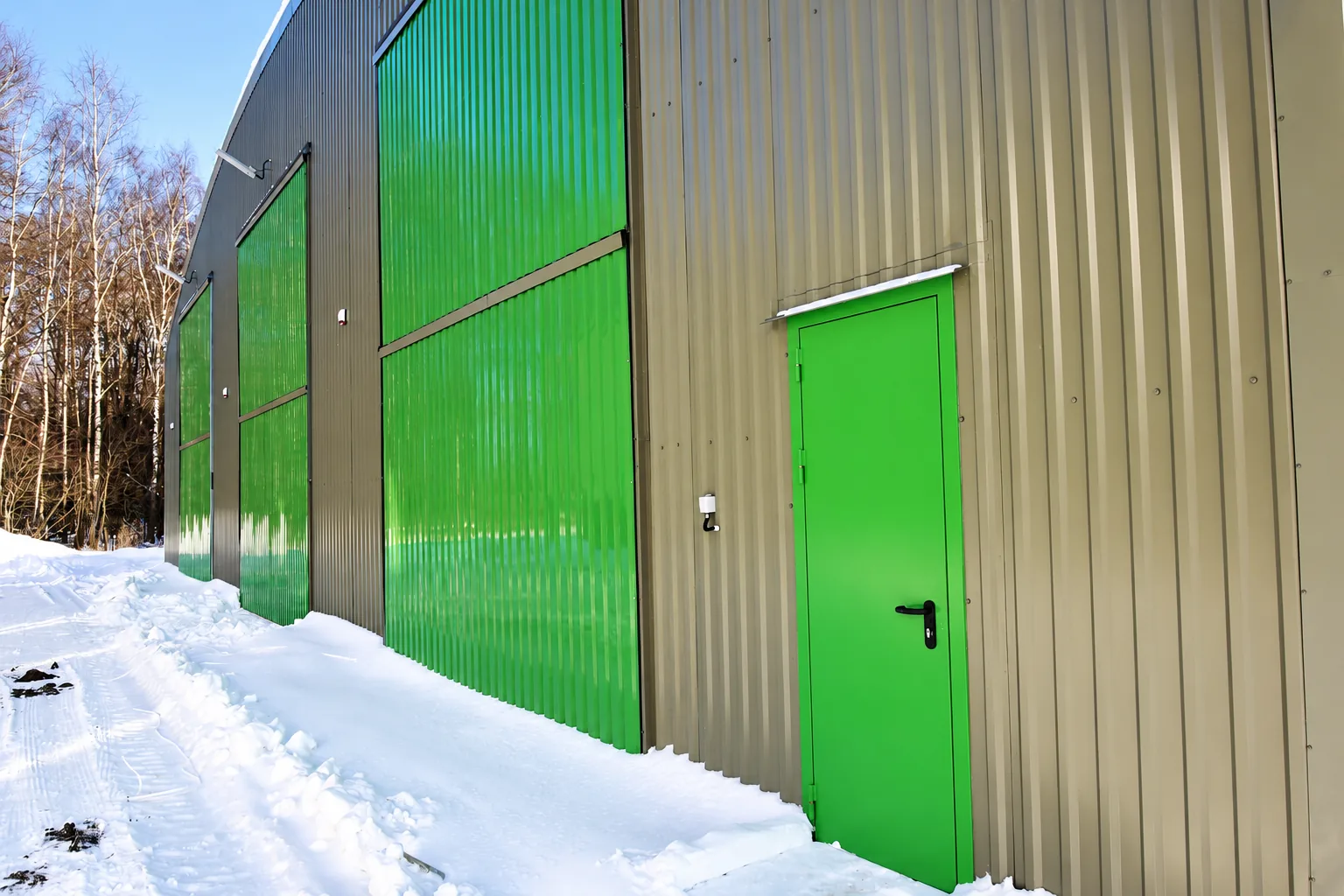

Двери. Наружные металлические, противопожарные, утепленные оснащенные замком и доводчиком.
Расположение объекта
Регион строительства: Московская область
Адрес объекта: М.О. Стрельбищный комплекс «Лисья нора»
Координаты объекта: 56.166635, 37.537996
Заказчик и отзыв
Стрельбищный комплекс «Лисья нора»
