Ангар для ремонта техники: быстровозводимый тентовый ремонтно-механический цех с кран-балкой

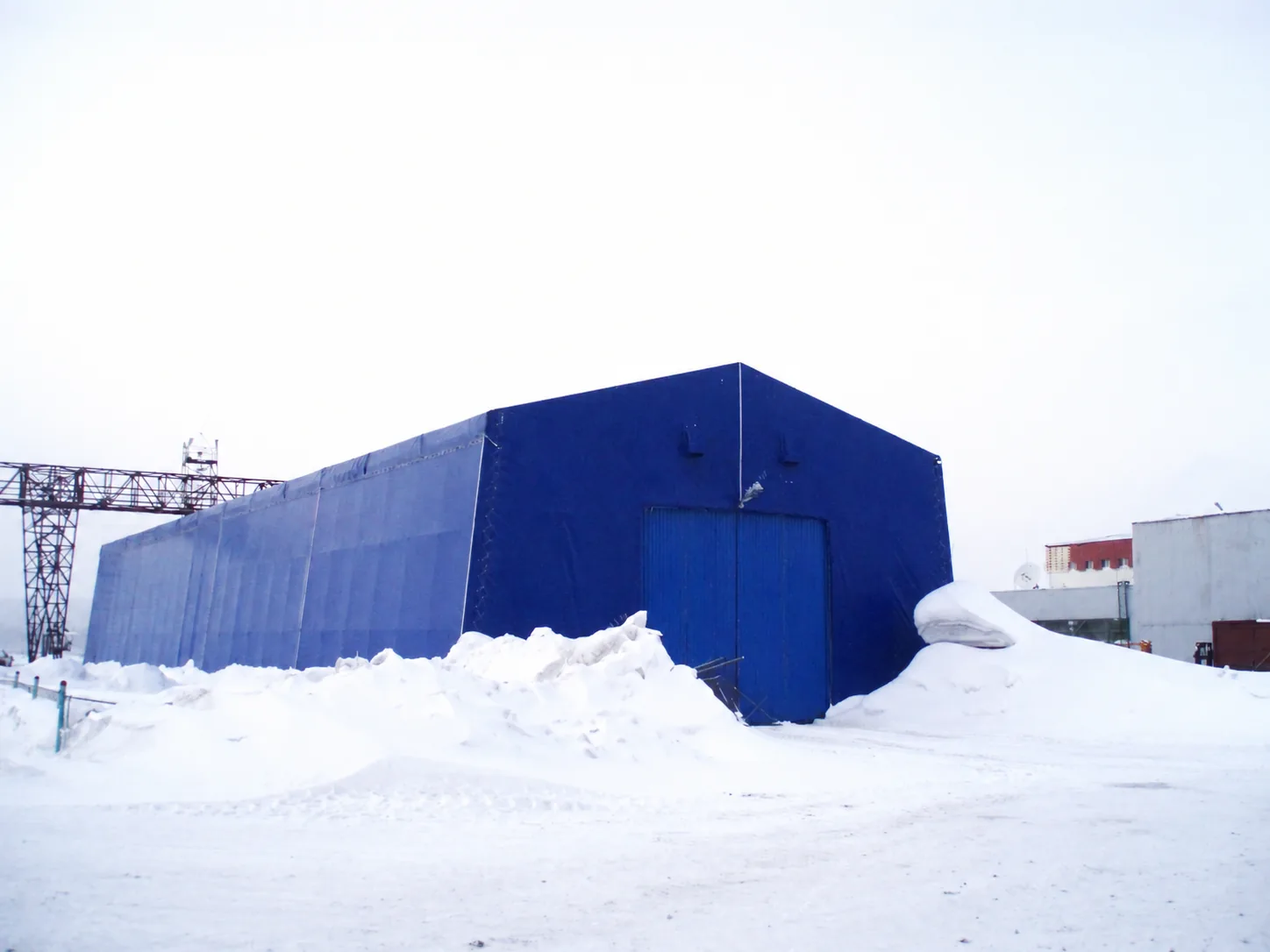

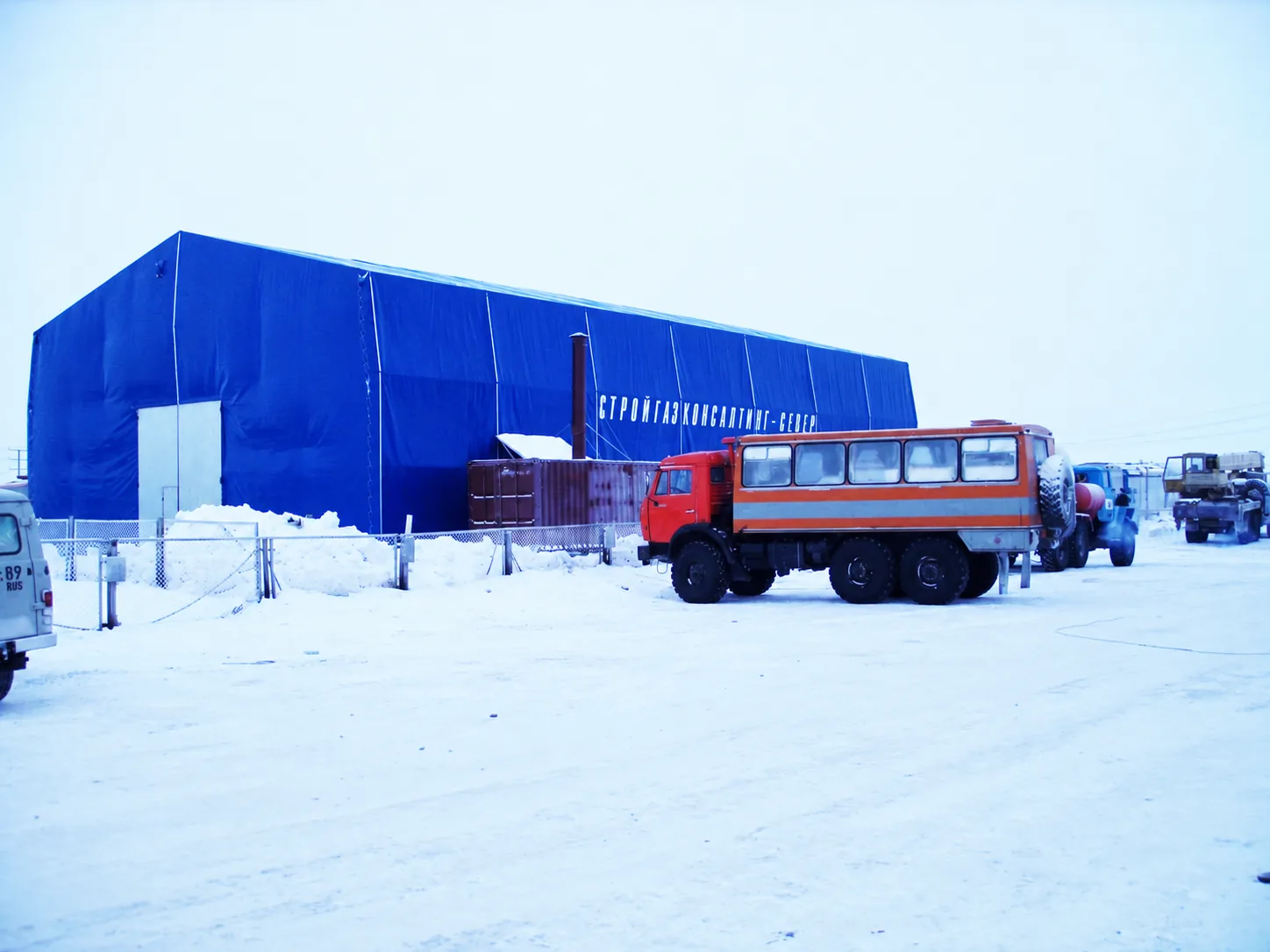

Фотографии объекта

Характеристики

Состав объекта

• Металлокаркас

  Ферменная двухскатная

• Фундамент

  Сборный железобетон

• Стеновое ограждение

  Двухслойный тент

• Кровля

  Двухслойный тент

• Утеплитель

  Воздушная прослойка

• Ворота

  Распашные

Описание из архива

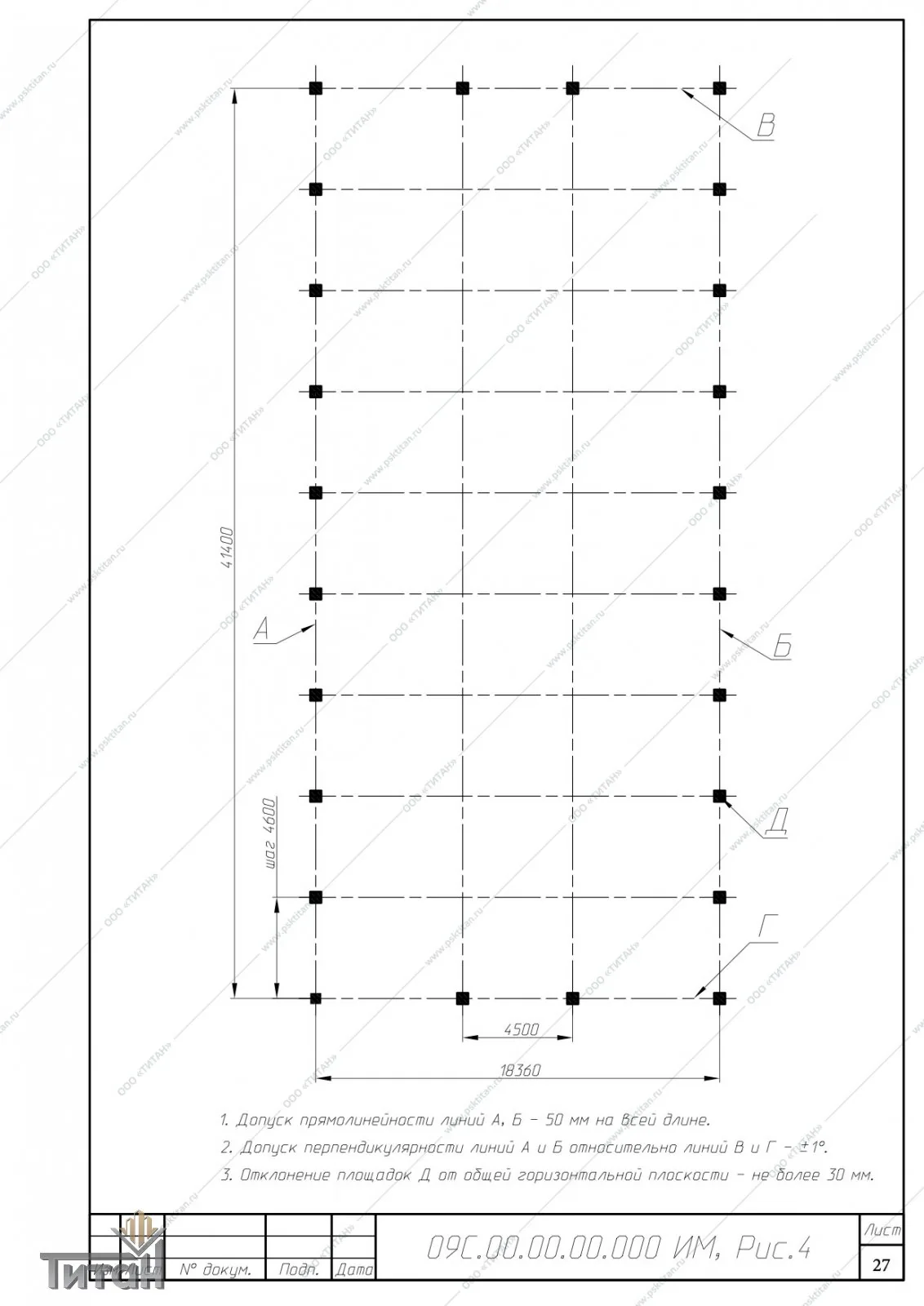

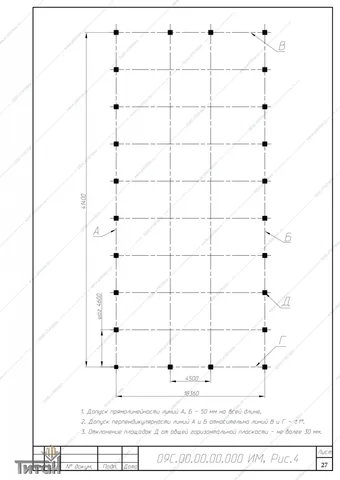

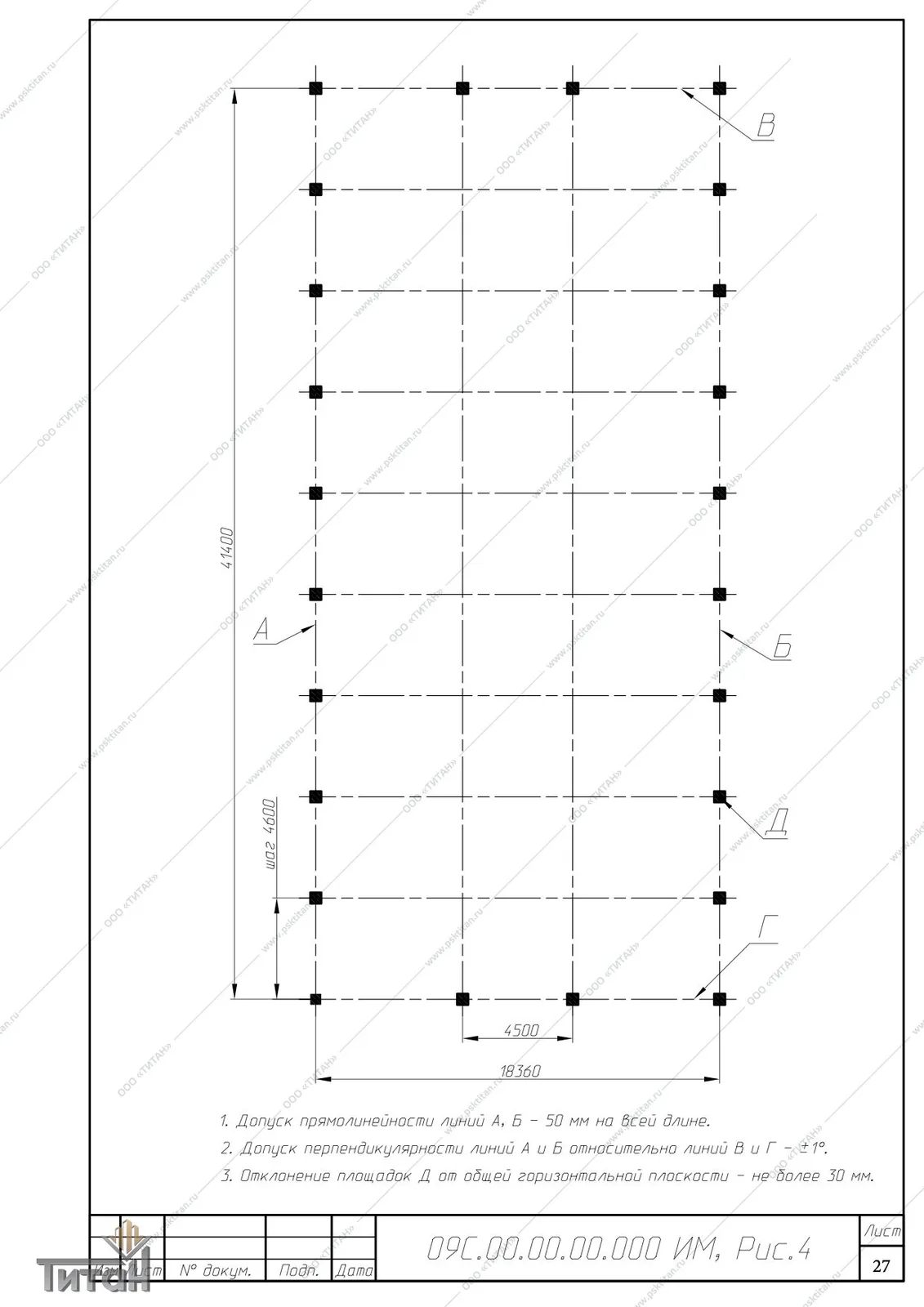

Фундаменты – Дорожная плита ПНД 14. Укладка плит проводилась по подготовленному и спланированному основанию в качестве подушки использовался слой песка толщиной 200 мм с последующей трамбовкой, в качестве разделителя слоев использовалась геомембрана «Геоспан» и далее слой щебня гравийного фр 20-40 с последующей трамбовкой.

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для Ямало-Ненецкого Автономного округа. Каркас заводского изготовления. Все несущие элементы выполнены из стали 09Г2С. Монтажные соединения на высокопрочных болтах.

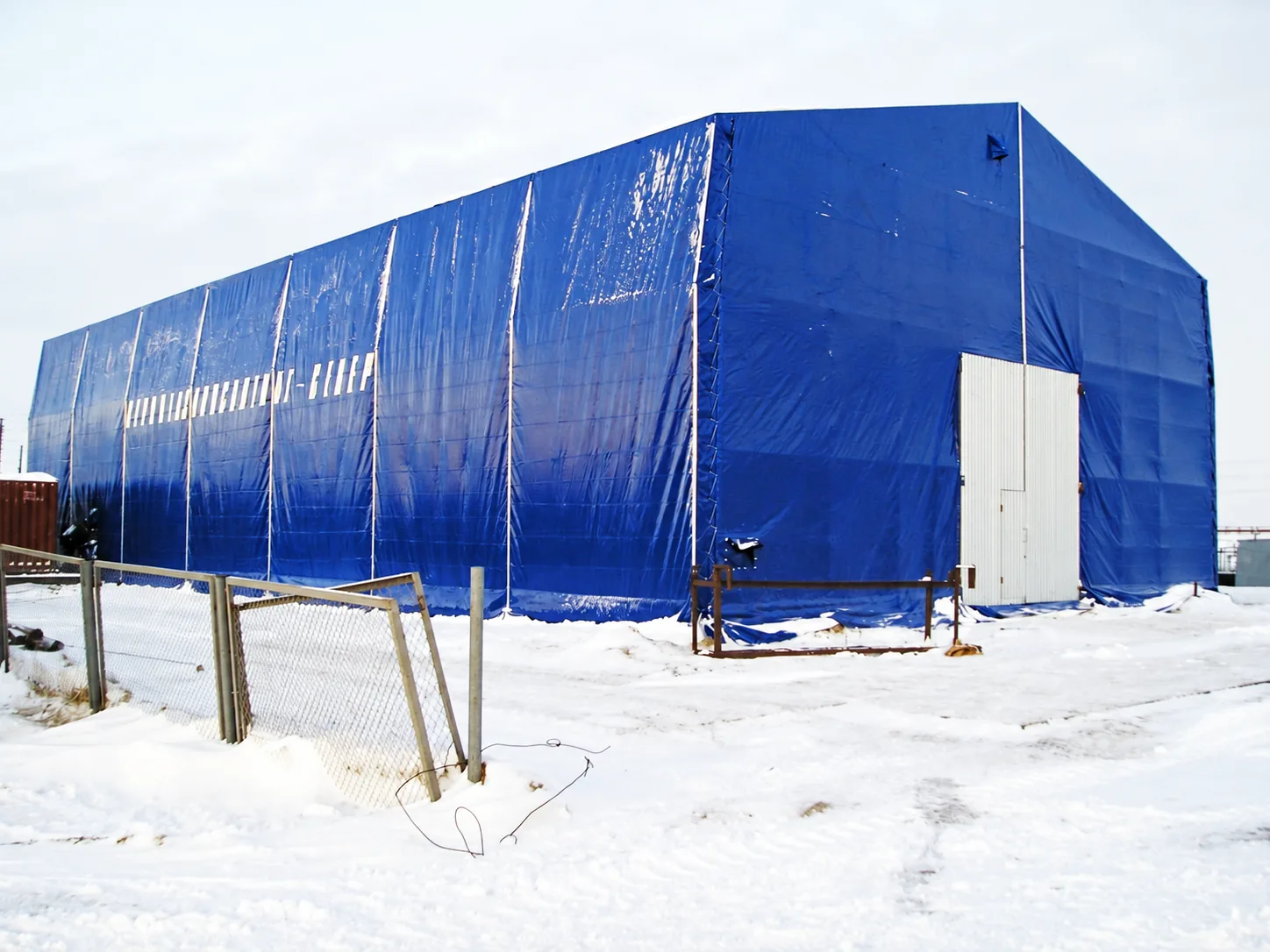

Наружные стены из тентовой ткани плотностью 900 г/м². Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м². Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от –55 до +70^oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

Крыша из тентовой ткани плотностью 900 г/м². Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м². Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от – 55 до +70^oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.

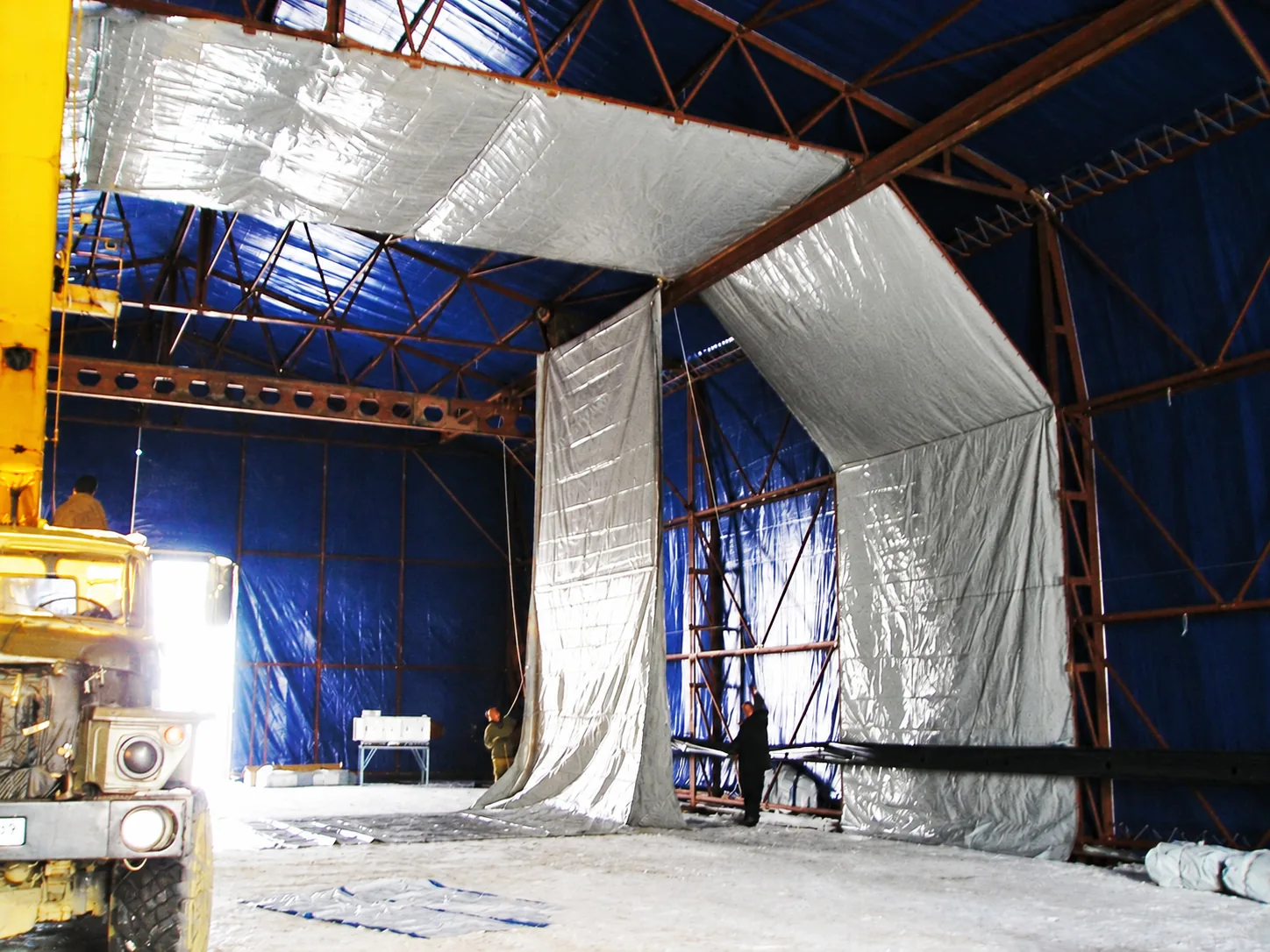

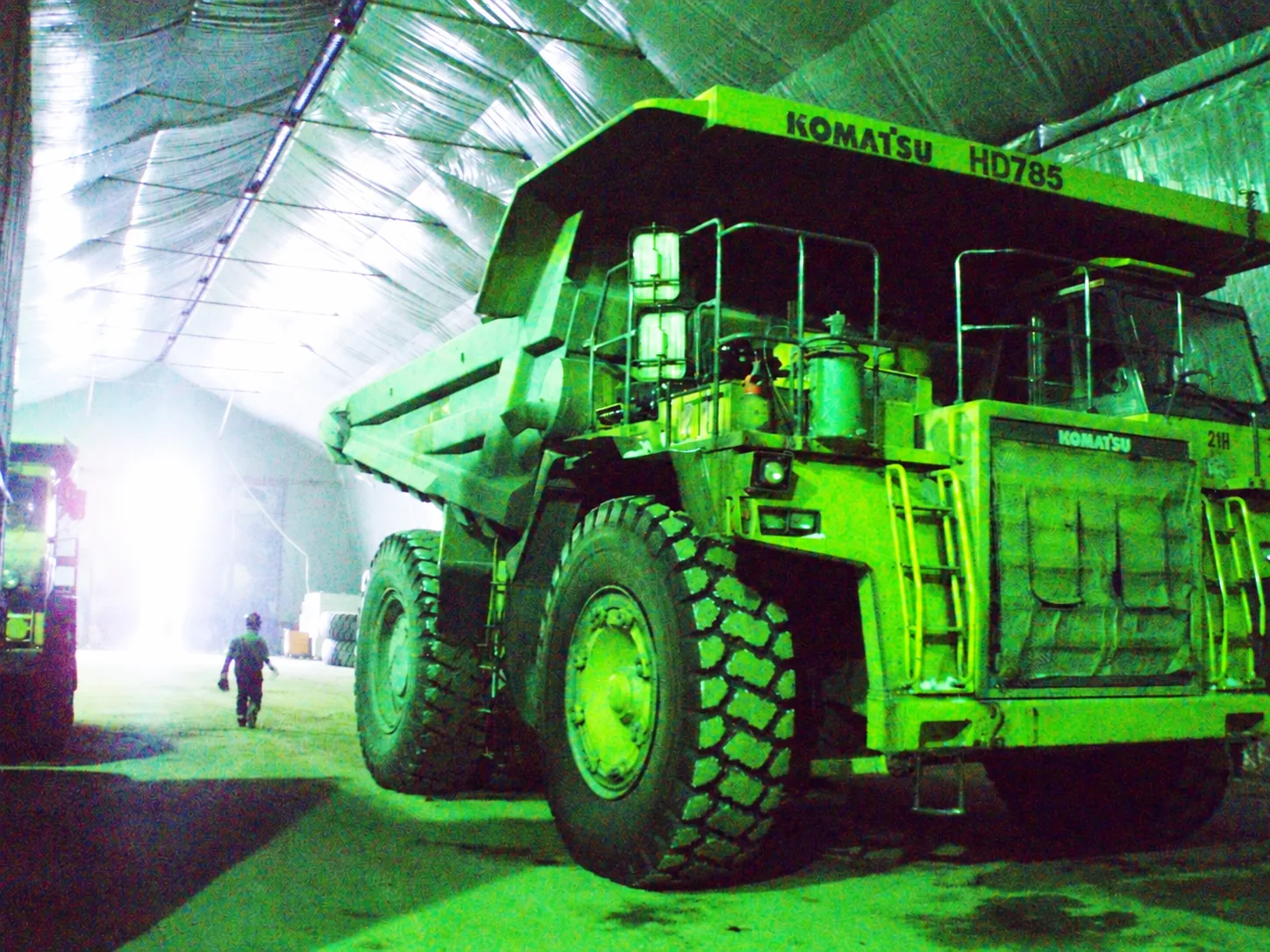

Внутренние тентовые полотнища - из тентовой ткани плотностью 650 г/м². Производитель тентового полотна Sioen (Бельгия). Прочность на разрыв по основе и по утку 2300 N/5см. Огнестойкая тентовая ткань B8125 плотностью 650 гр/м² с ПВХ покрытием и глянцевой лакировкой, производство – бельгийский завод Sioen. Материал обладает свойством «dropstop» - капли конденсата, который образуется при разнице температур, не капают с потолка.

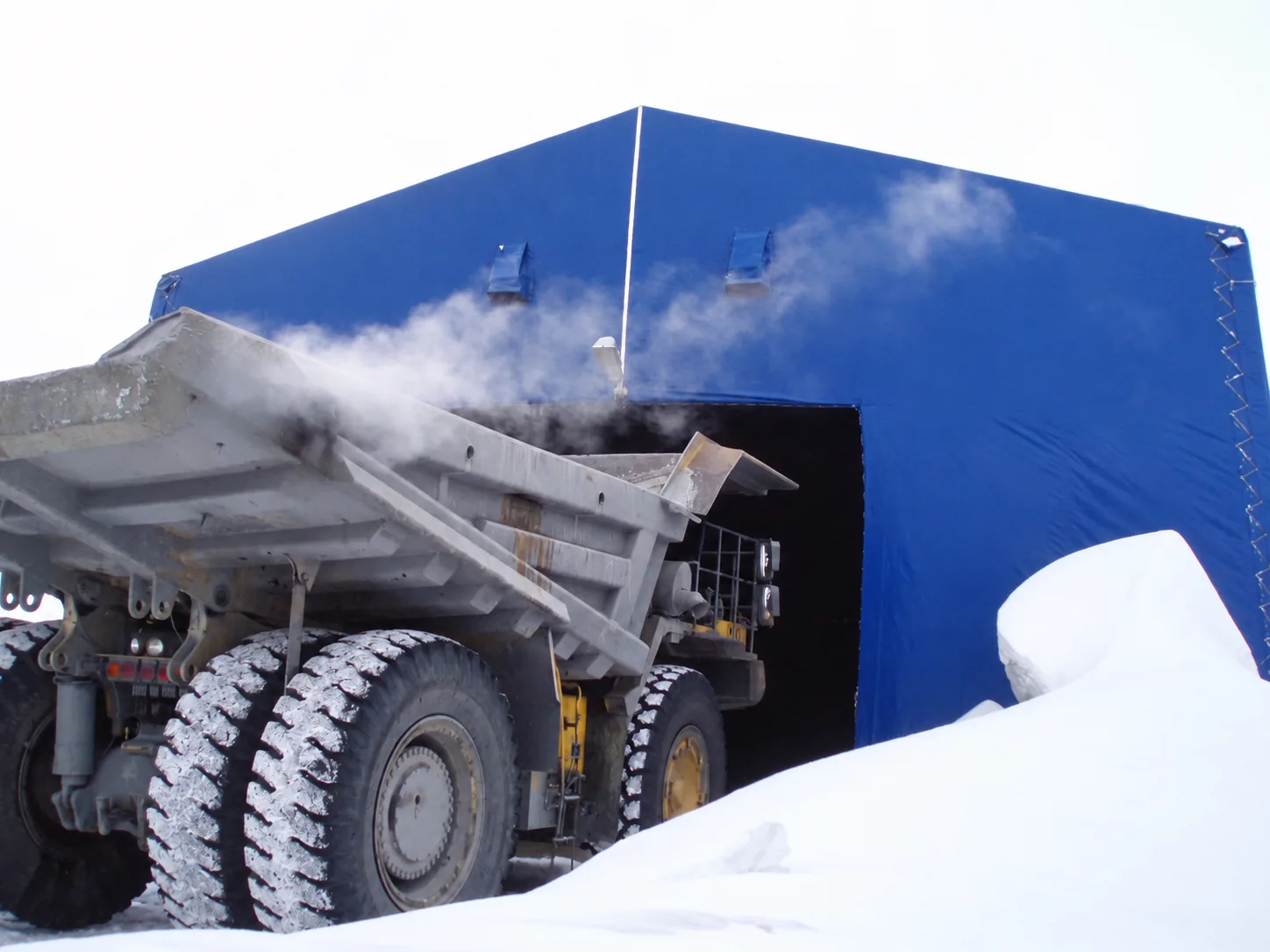

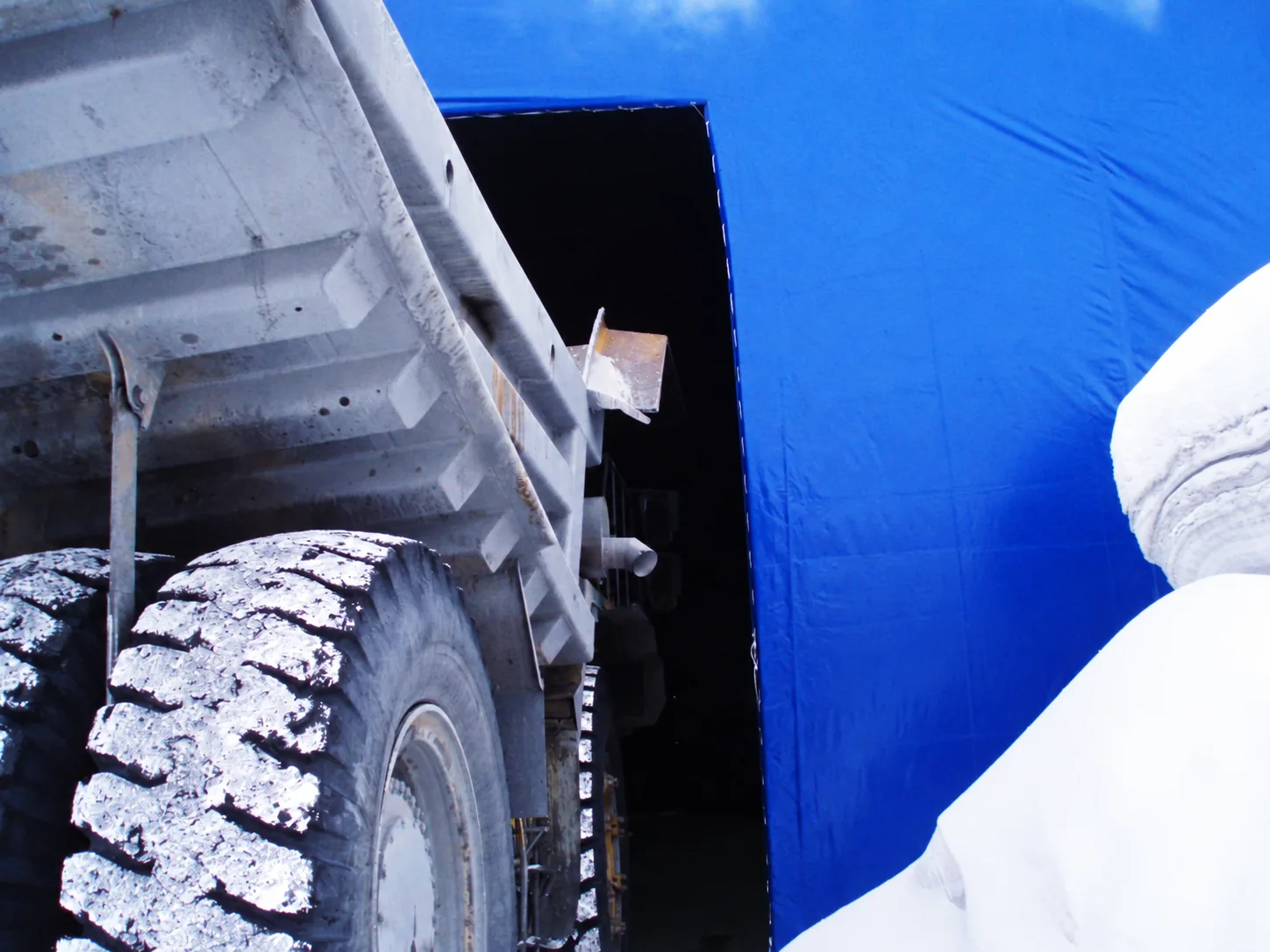

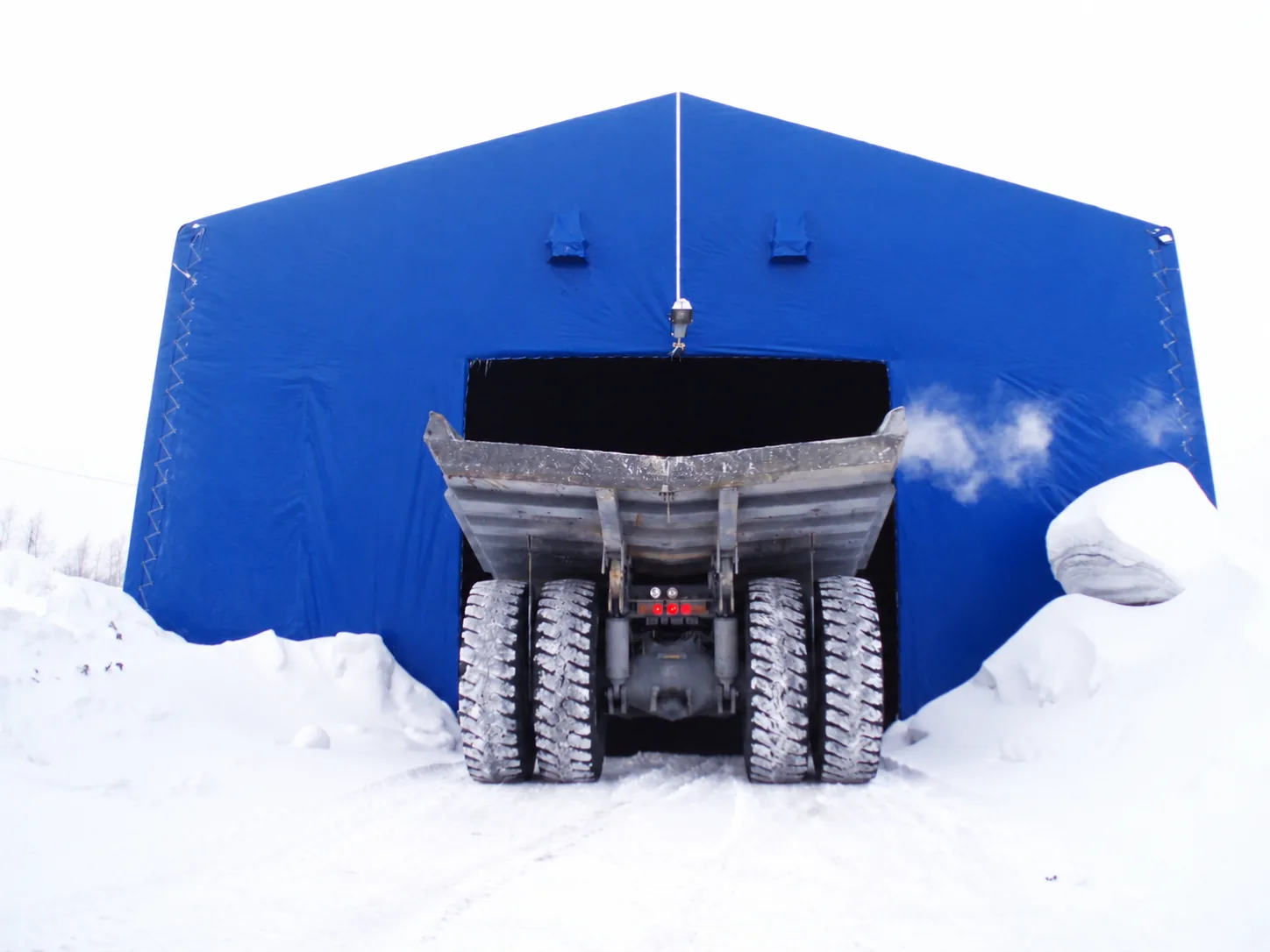

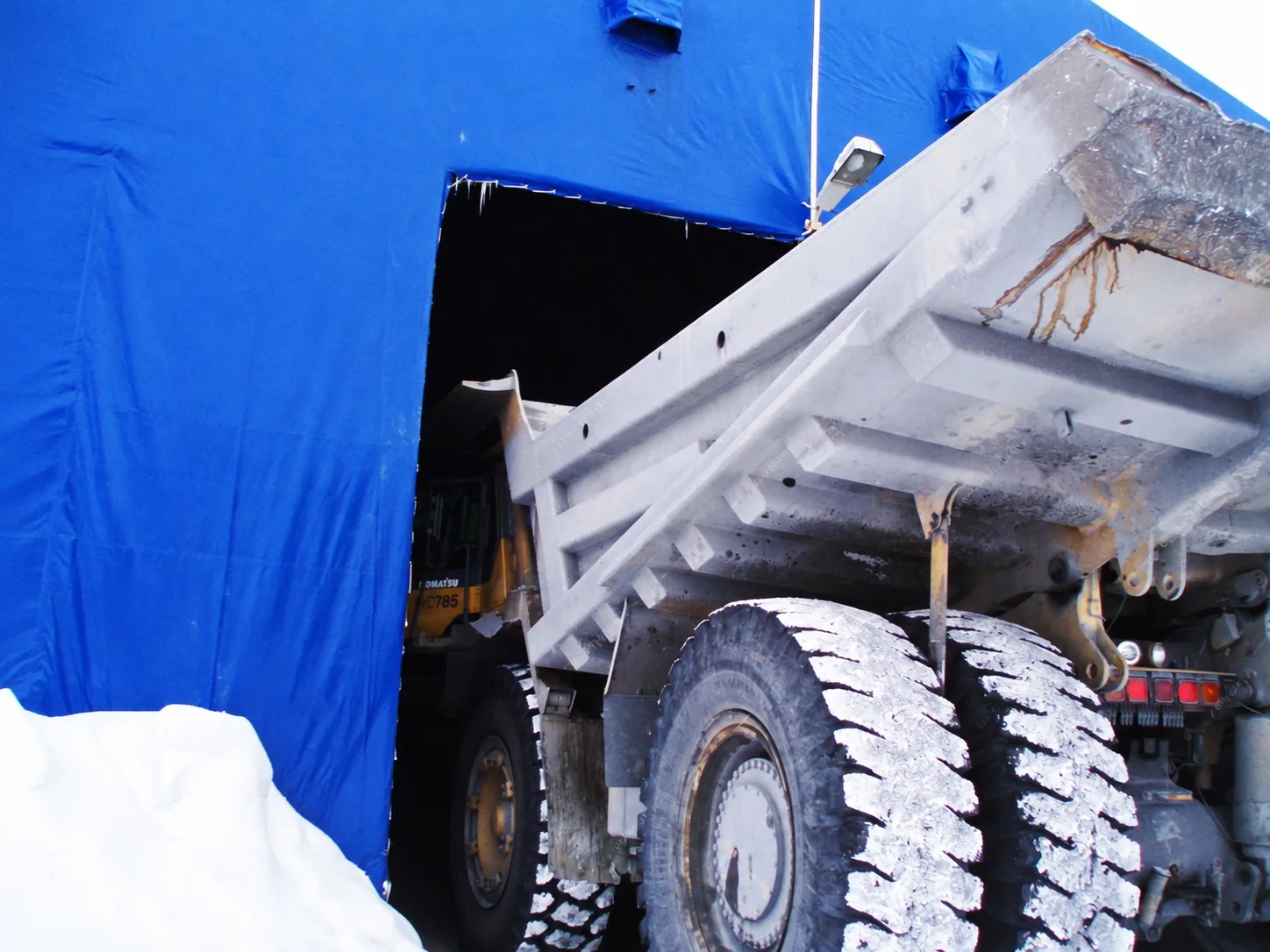

Ворота – распашные. Световой проем 5х5 м.

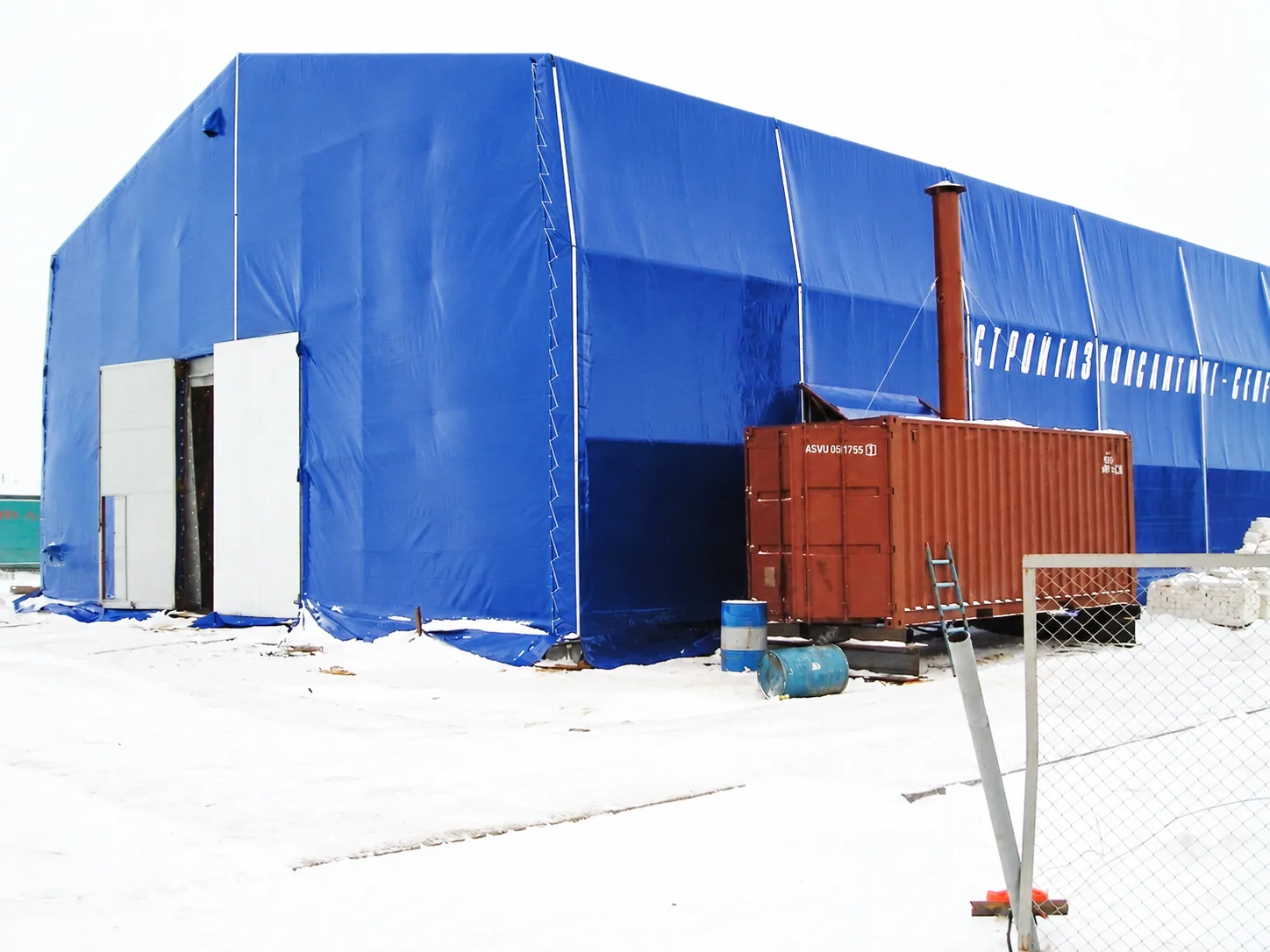

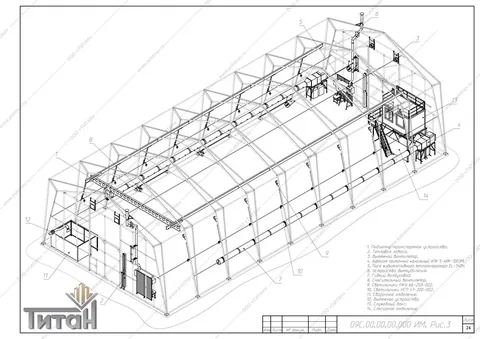

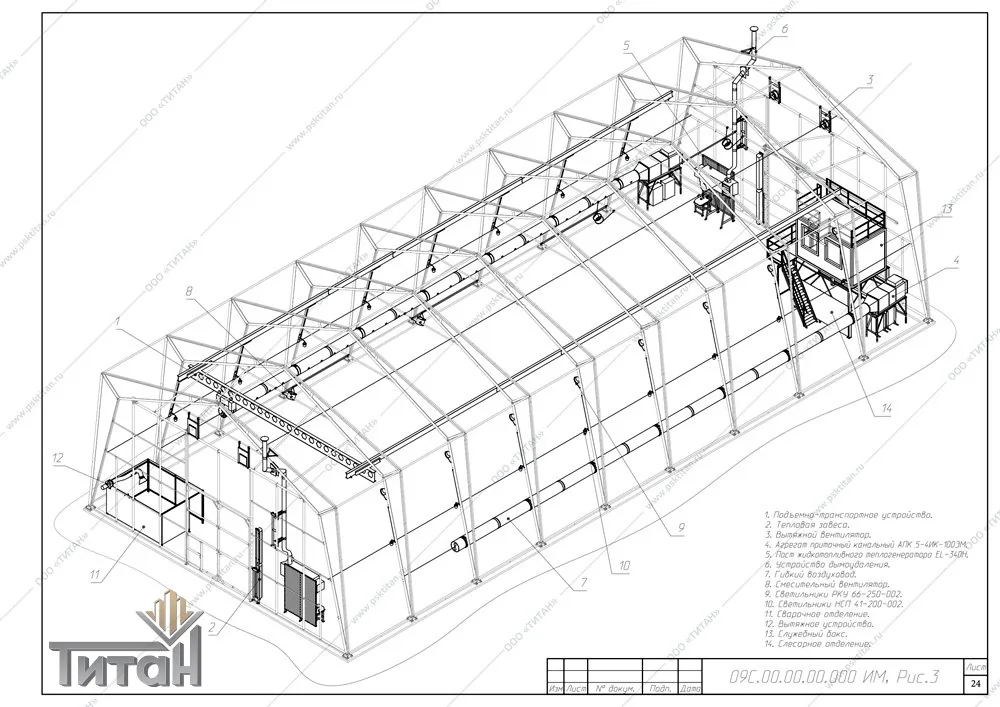

В качестве дополнительных работ изделие было снабжено подвесной кран-балкой грузоподъемностью 5 тонн. Рабочая зона кран балки 15х40 м. Дополнительно в ангаре были установлены инженерные системы жизнеобеспечения, а именно жидкотопливная система отопления поддерживающая температуру внутри помещения до + 12 при наружной температуре воздуха –35^oС, система вентиляции и удаления отработанных выхлопных газов образующихся при ремонте и обслуживании автомобильной техники, система электроосвещения и электроснабжения.

Расположение объекта

Регион строительства: Ямало-Ненецкий АО

Адрес объекта: Ямало-Ненецкий АО

Координаты объекта: 66.086435, 80.005397
