Фотографии объекта
Характеристики
| Габариты, м | 15,3 x 13,9 |
|---|---|
| Площадь по осям, м² | 212,67 |
| Полезная внутренняя высота, м | 7,050 |
| Снеговая нагрузка, кг/м² | 2 |
| Ветровая нагрузка, кг/м² | 4 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Ленточный незаглубленный
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Минеральная вата
Ворота
Подъемно-складные (стропные)
Описание из архива

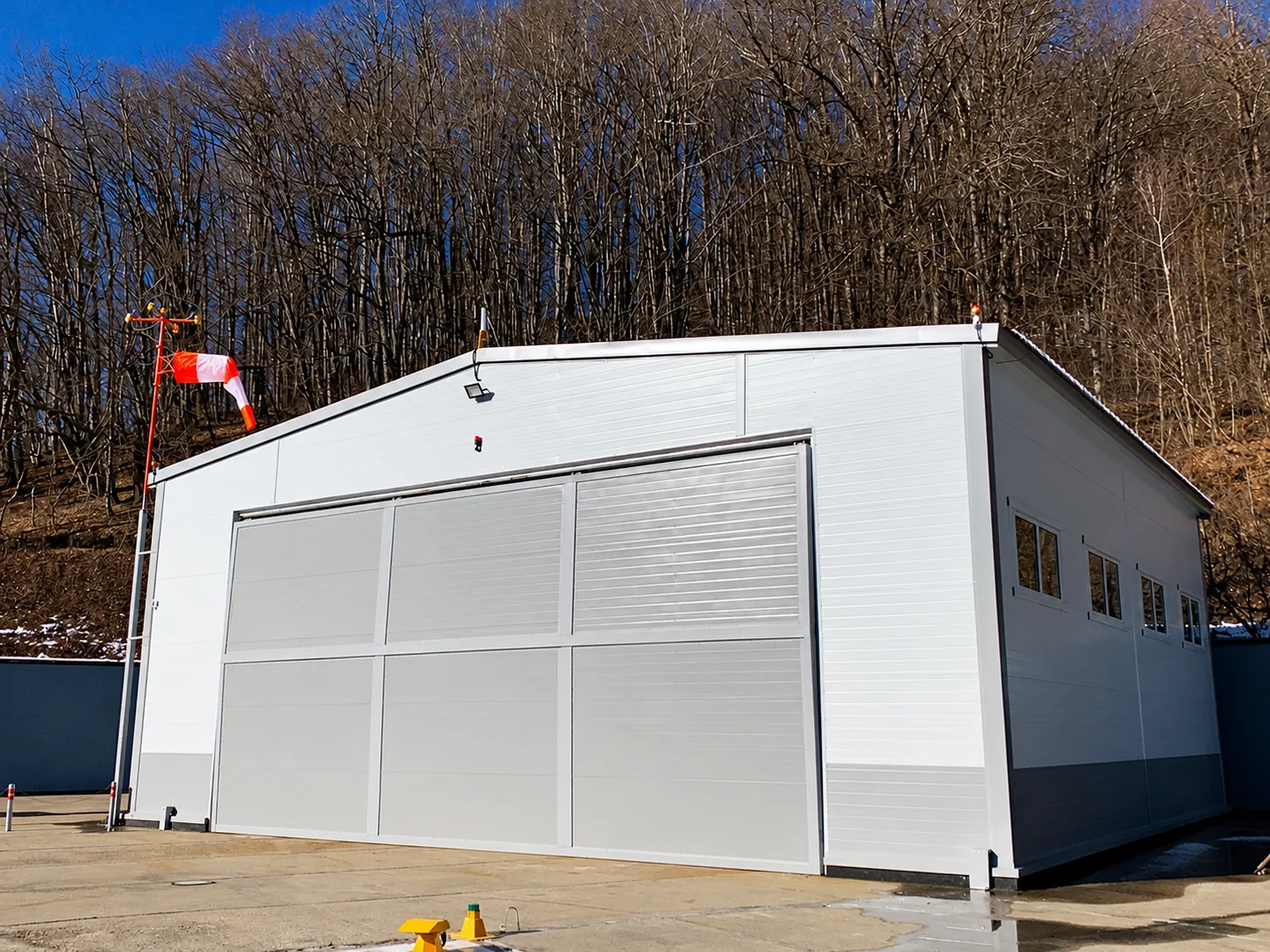

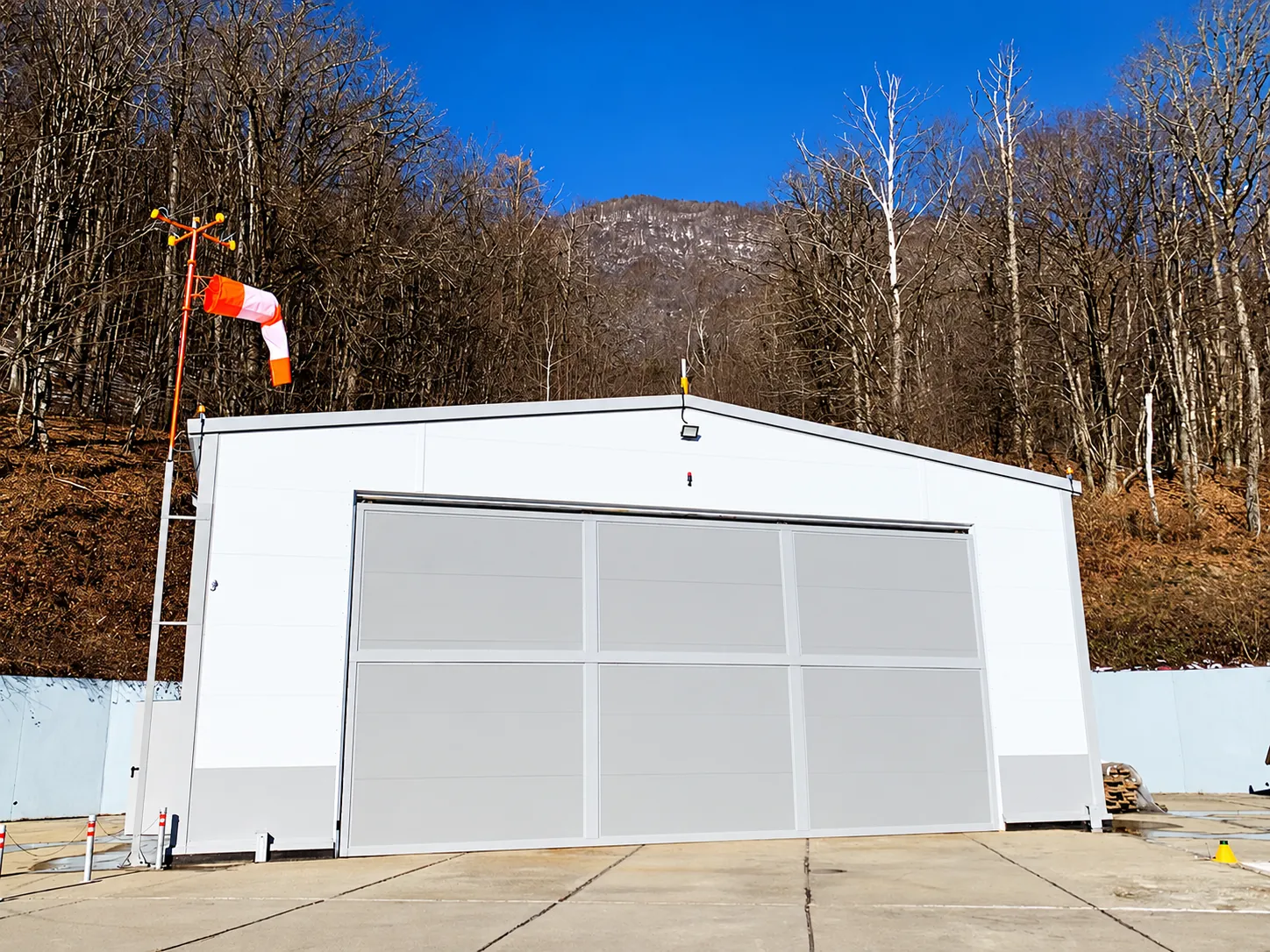

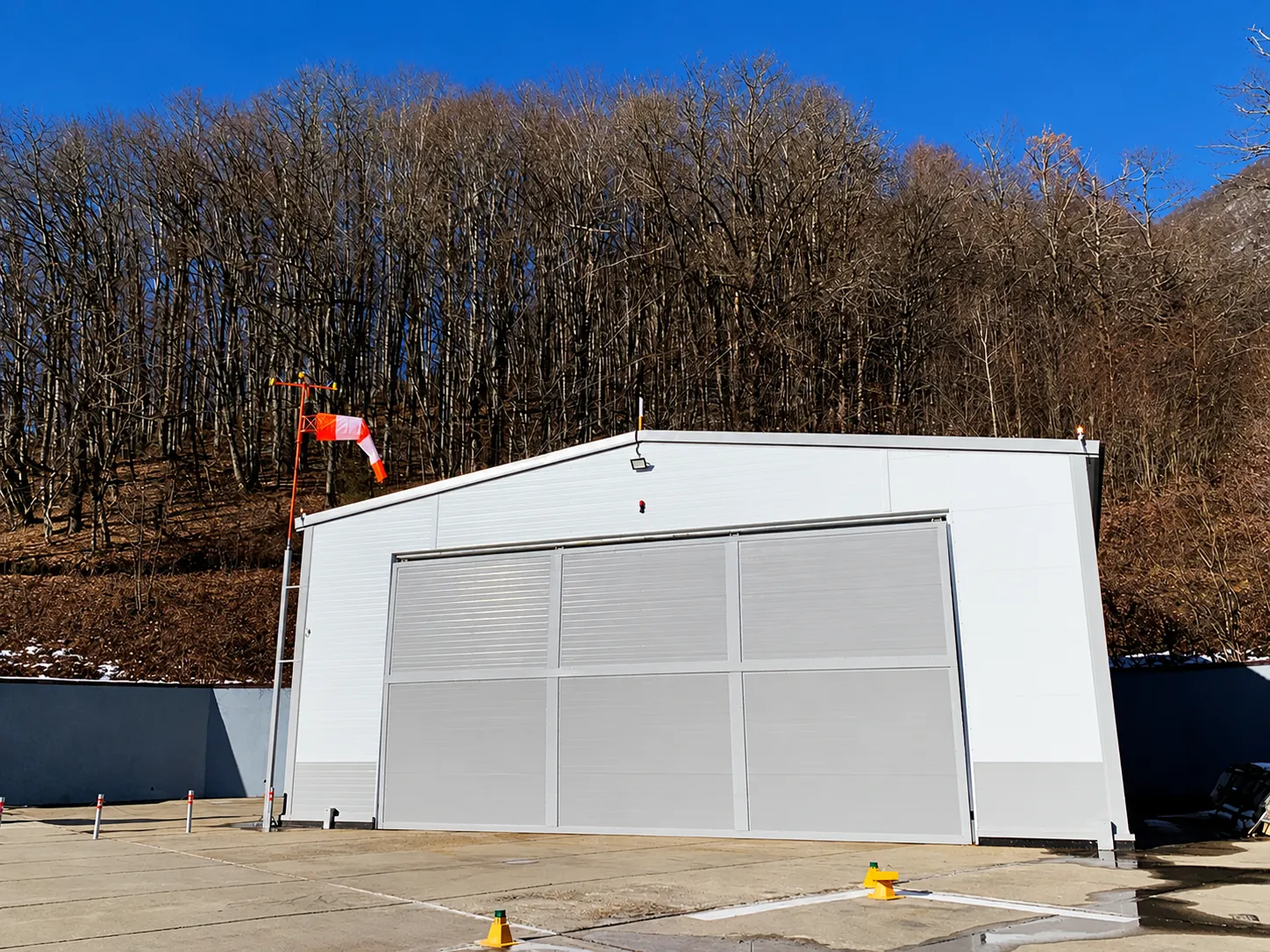

Авиационный ангар для базирования и обслуживания частного вертолета был реализован по адресу: РФ, Краснодарский край, городской округ Сочи, поселок городского типа Красная Поляна. Площадка со всех сторон окружена горами и расположена на высоте 550 метров над уровнем моря. Ангар размером в плане 15,3×13,9 м. Высота в коньке – 7,050 м.
Фундаменты: С учетом особенности рельефа местности, в качестве фундаментов была выбрана монолитная железобетонная выравнивающая лента, жестко закрепленная с существующим бетонным основанием закладными деталями на химических анкерах.

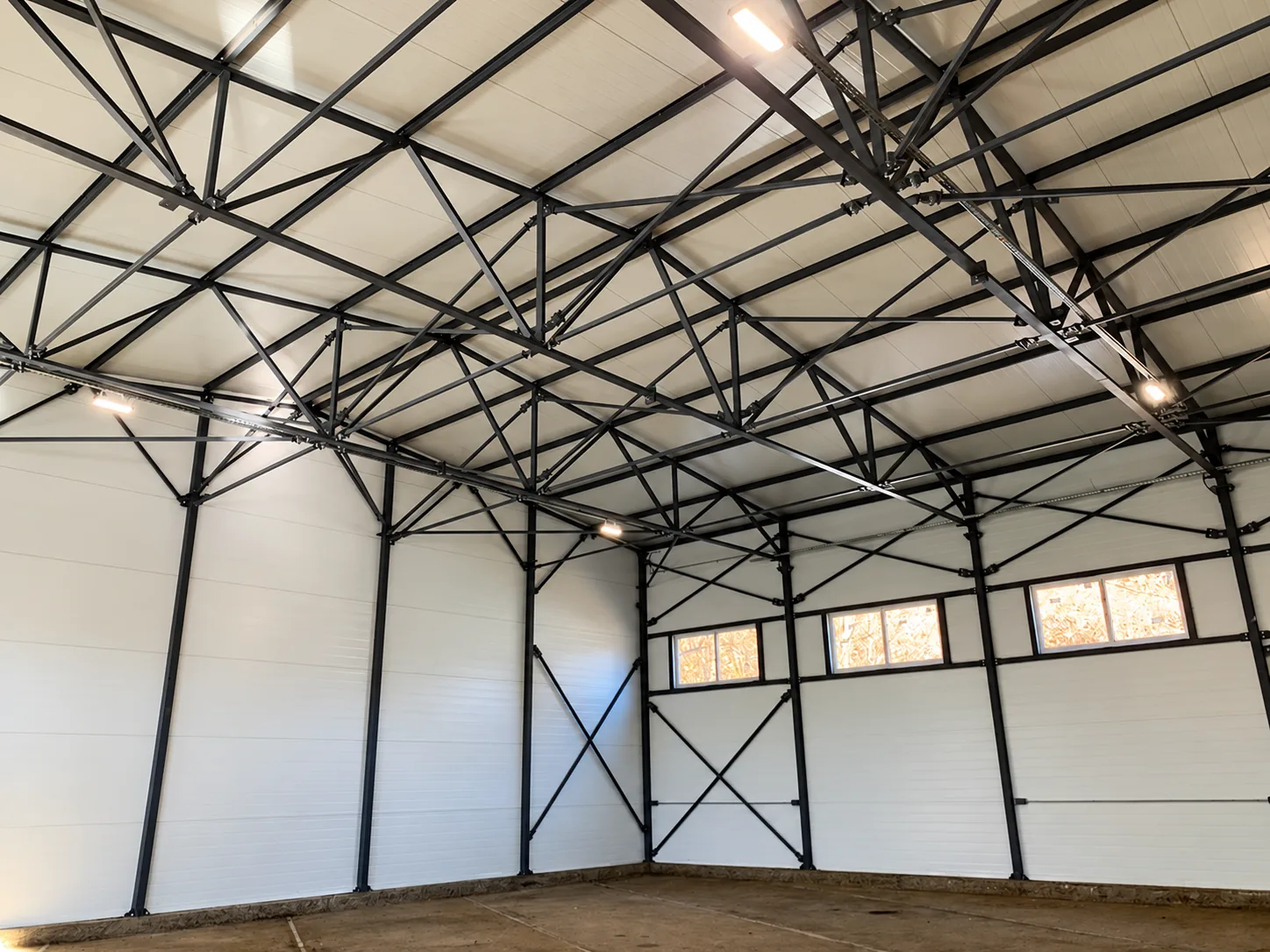

Металлический каркас: Стальной каркас пролетом в осях 15 м. Шаг несущих конструкций в осях 3,4 м. Высота до низа несущих конструкций – 5 метров.

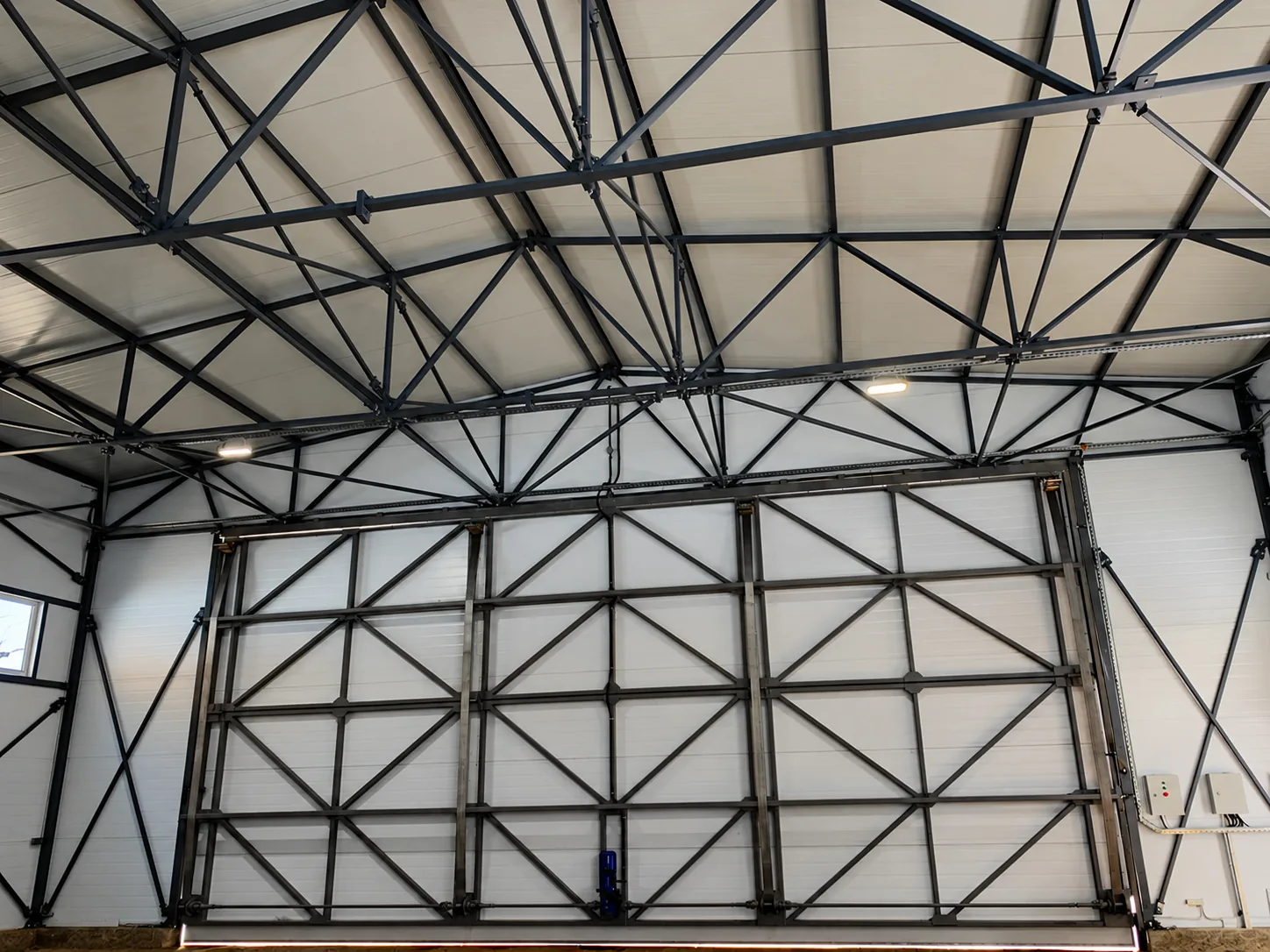

Стальной каркас оптимизированного облегченного типа выполнен из гнуто-замкнутых сварных профилей прямоугольного и квадратного сечения. Марка применяемой стали С355 (09Г2С). Несущий каркас здания проектировался с учетом климатических характеристик района строительства при круглогодичном использовании, согласно СП, «Строительная климатология». Вид соединения отправочных марок элементов конструкции – болтовое.
Ограждающие конструкции
Стены выполнены из трехслойных сэндвич-панелей толщиной 100 мм,кр с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм. Цвет стен – Ral 7004, 9003.
Кровля выполнена из трехслойных сэндвич-панелей толщиной 150 мм с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм. Цвет кровли – Ral 7004.

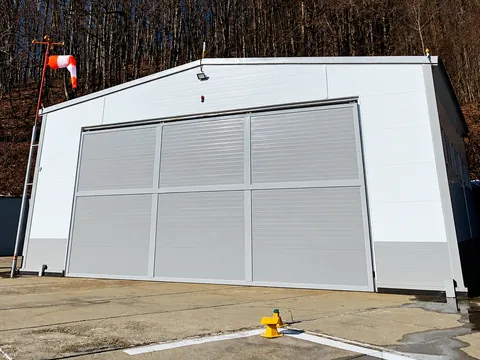

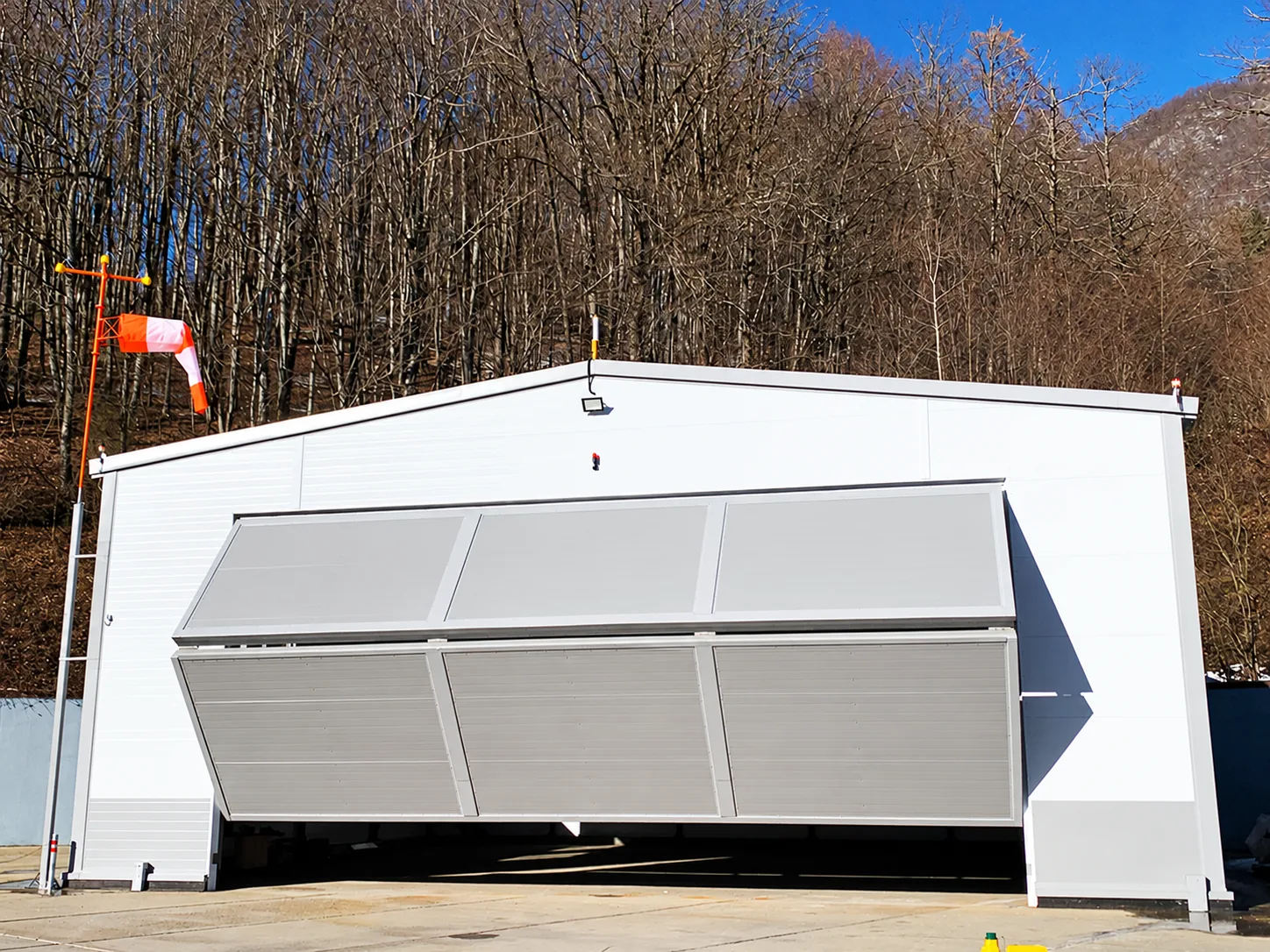

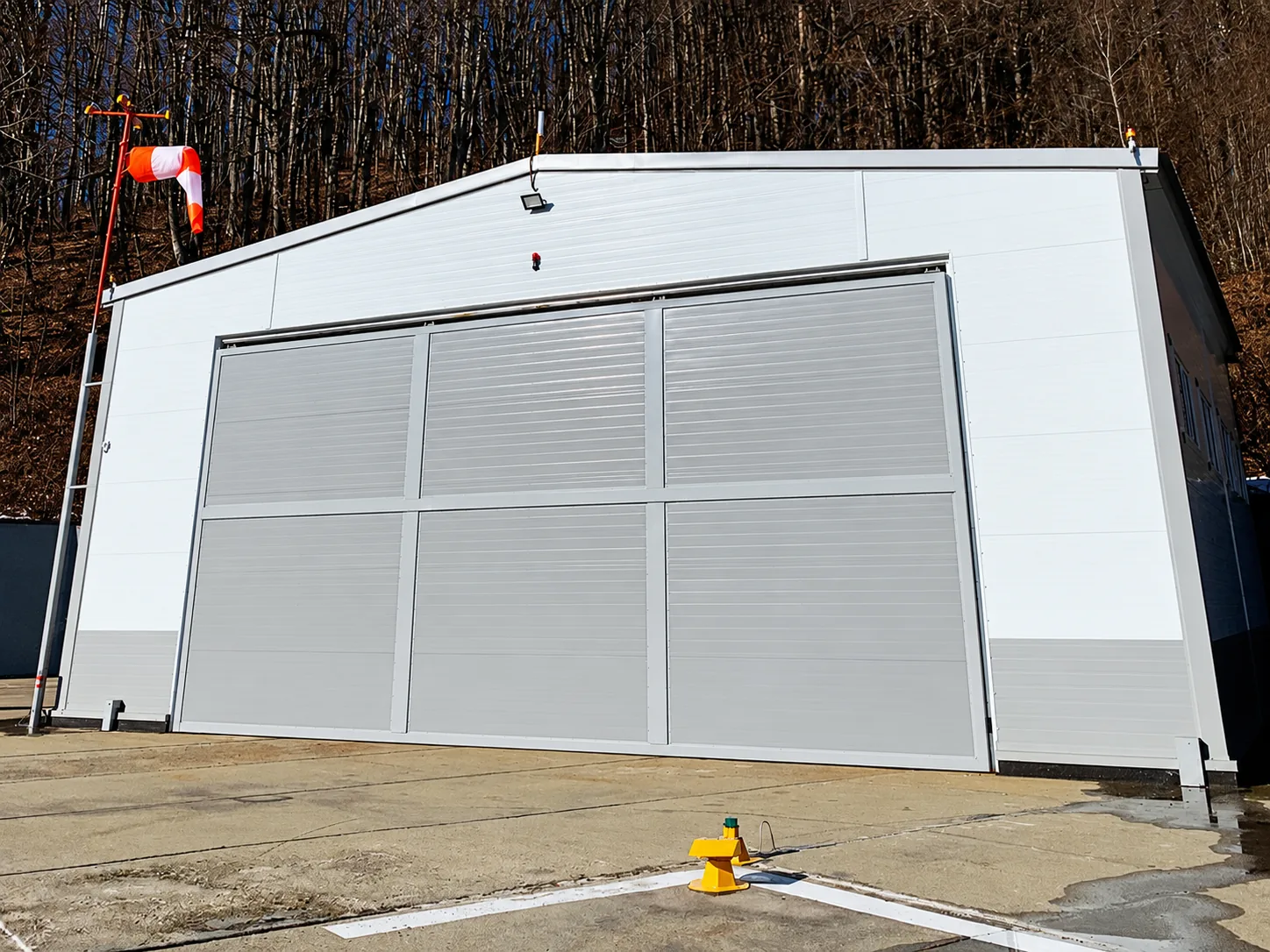

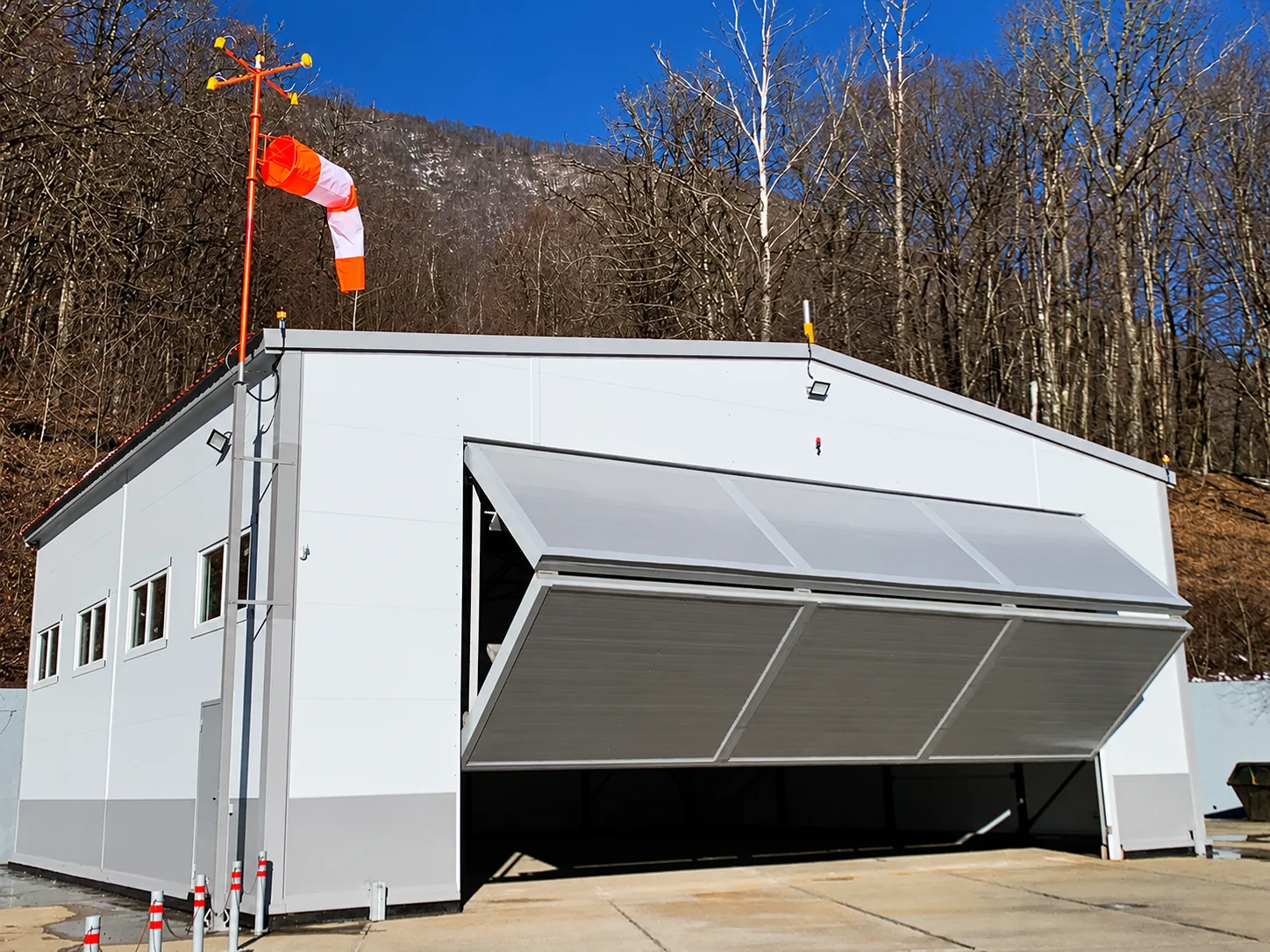

Ворота авиационные подъемно-складные типа «книжка» в теплом исполнении. Световой проем ворот – 11×5 м. Металлический каркас ворот – цельносварной из профильной прямоугольной трубы С255. Ограждающие конструкции ворот – сэндвич панель толщиной 100 мм. Ворота оснащены электрическим приводом и резервным ручным механизмом открывания.

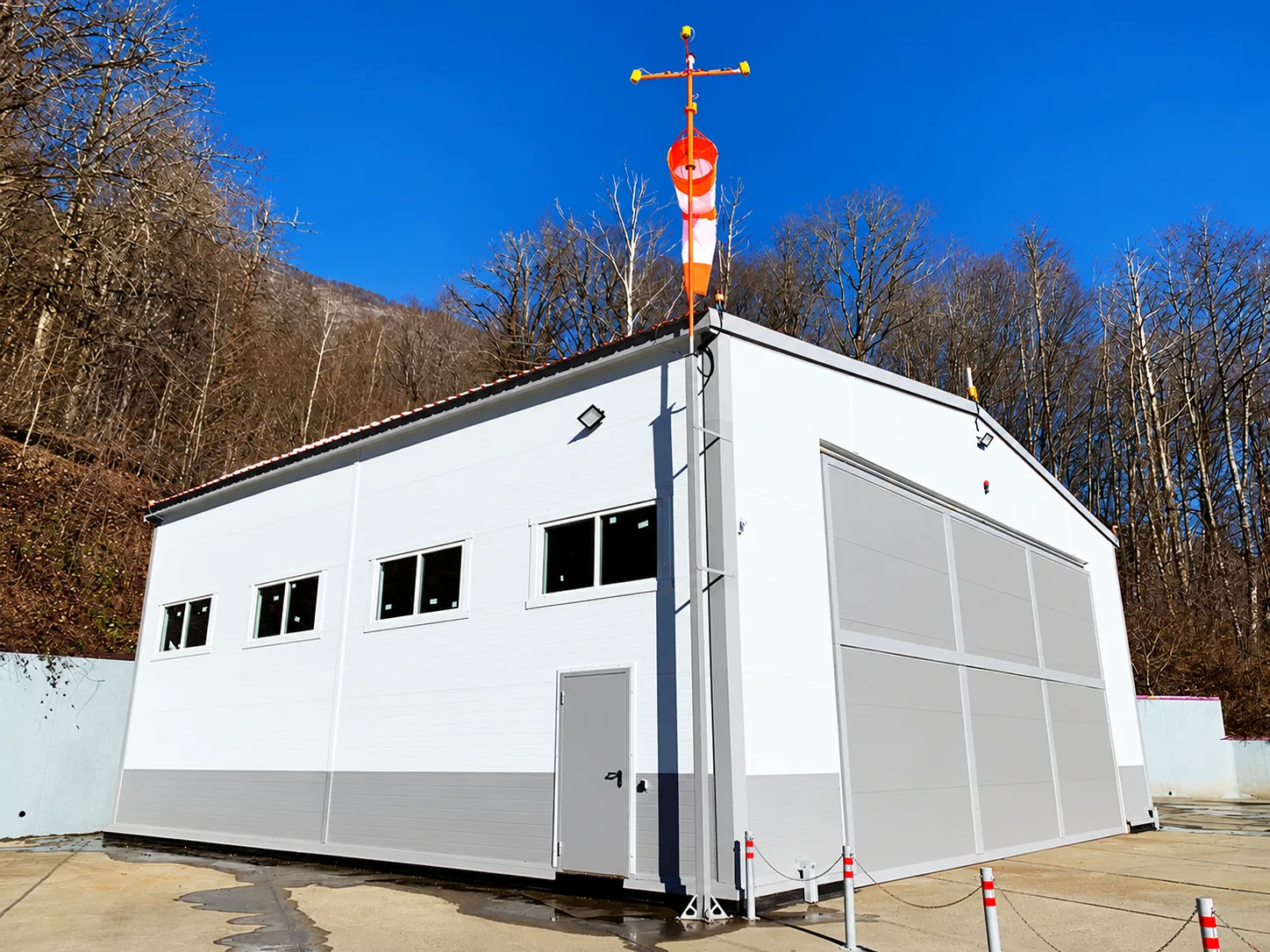

Окна. В ангаре предусмотрено восемь глухих окон габаритами 1×2 метра из ПВХ профиля с 2-х камерным стеклопакетом.
Двери – металлическая, утепленная, оснащена замком и доводчиком.
Расположение объекта
Регион строительства: Краснодарский край
Адрес объекта: РФ, Краснодарский край, городской округ Сочи, поселок городского типа Красная Поляна
Координаты объекта: 43.679971, 40.205547
