Фотографии объекта
Характеристики
| Габариты, м | 23х18 |
|---|---|
| Площадь по осям, м² | 414 |
| Полезная внутренняя высота, м | 5 |
| Снеговая нагрузка, кг/м² | 4 |
| Ветровая нагрузка, кг/м² | 3 |
| Срок выполнения, дней | 150 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Минеральная вата
Ворота
Подъемно-поворотные
Описание из архива
Фундаменты – незаглубленная монолитная железобетонная плита толщиной 200 мм. Укладка бетона проводилась по подготовленному и спланированному основанию. Замена пучинистого грунта производилась на слой песка толщиной 200 мм и далее 100 мм слой щебня гравийного фр 20-40 с послойной трамбовкой. Вместо подбетонного слоя использовалась мембрана «Плантер». После укладки бетонное основание затиралось для обеспечения гладкости. Финишный слой бетонконтакт плюс нанесение лакокрасочного состава марки АК-511.

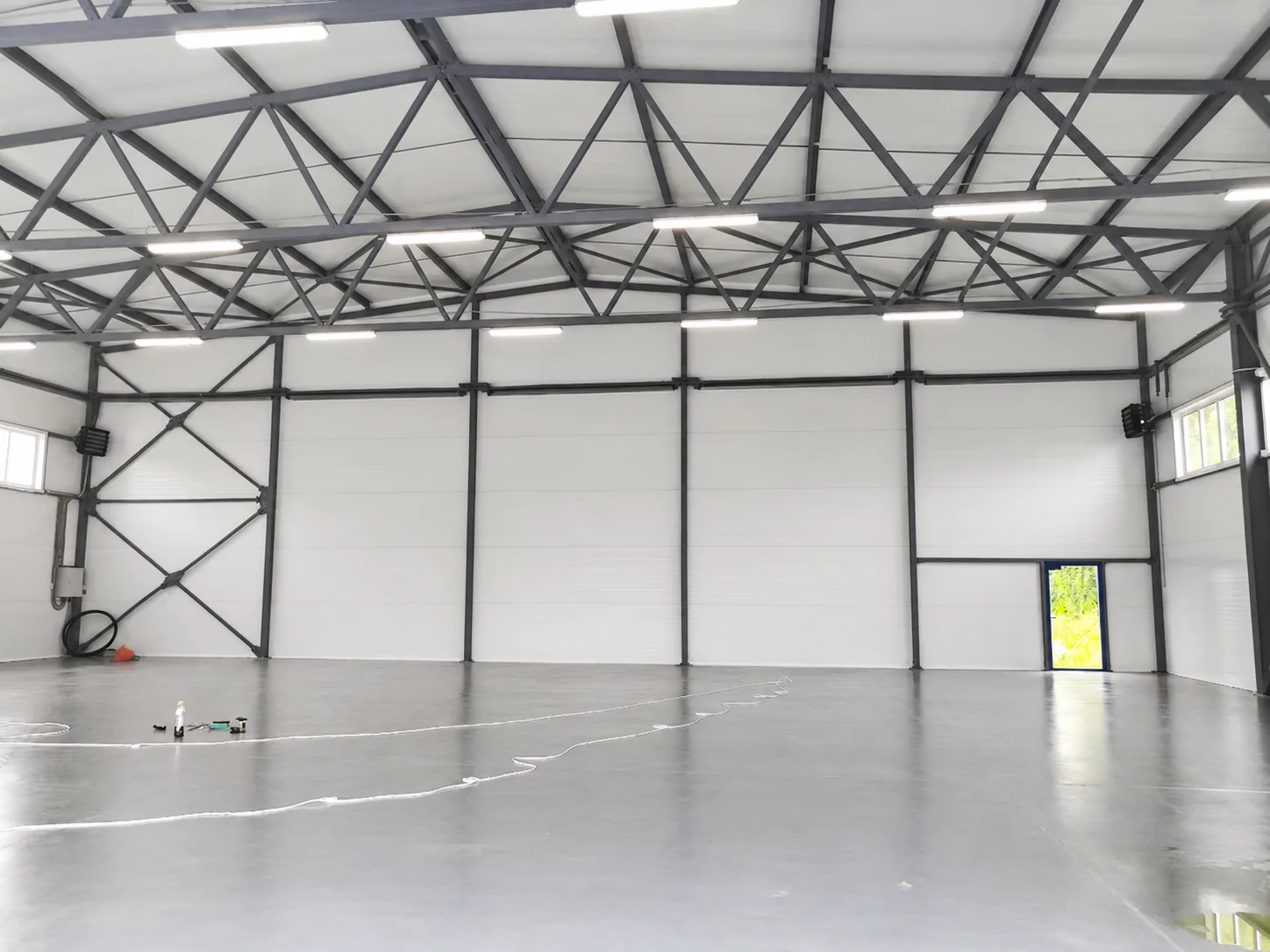

Металлический каркас. Проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г. Новокузнецк. Каркас заводского изготовления. Кровля односкатная. Монтажные соединения – болтовые. Крепление к основанию производилось на химические анкера.

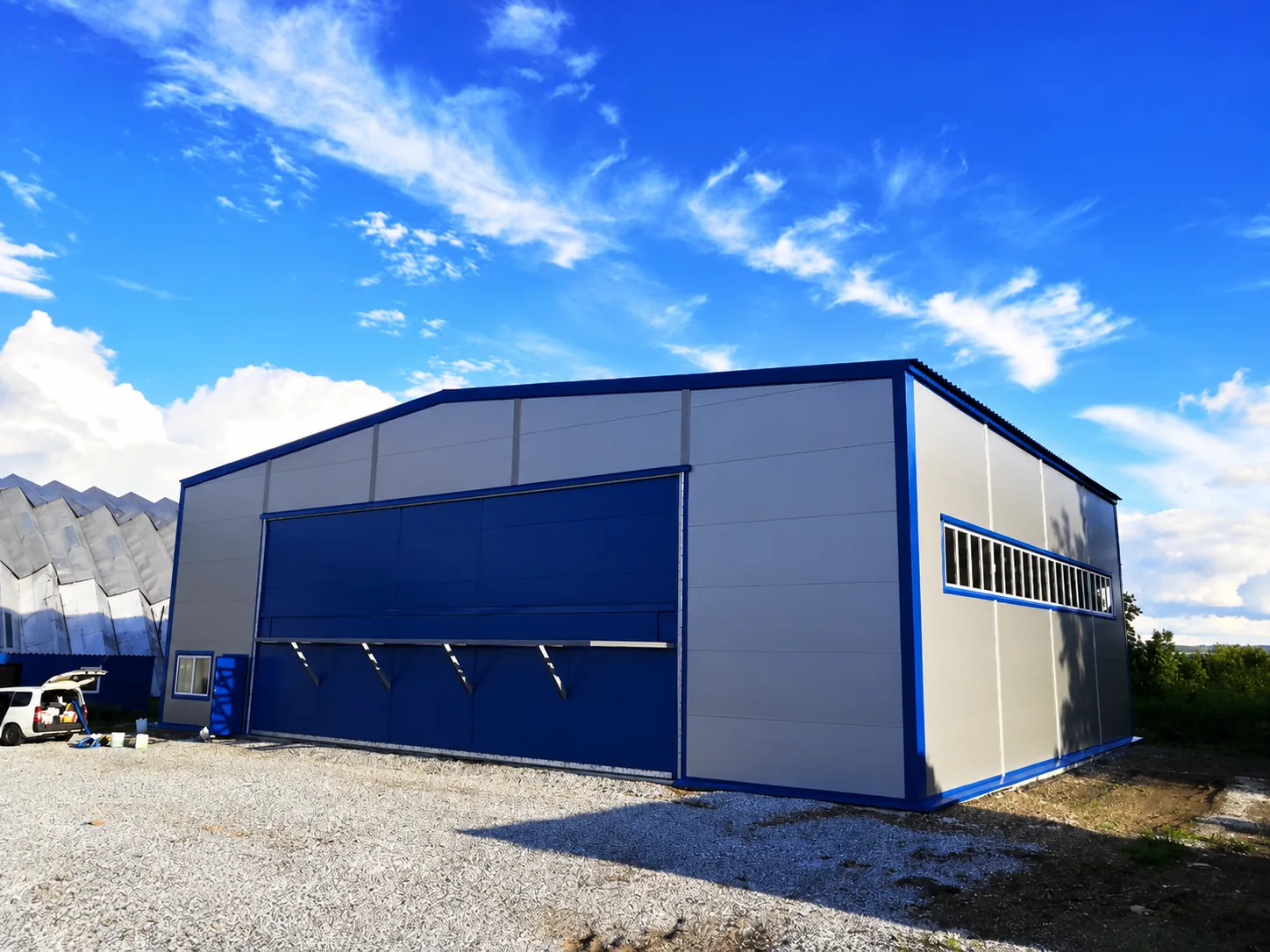

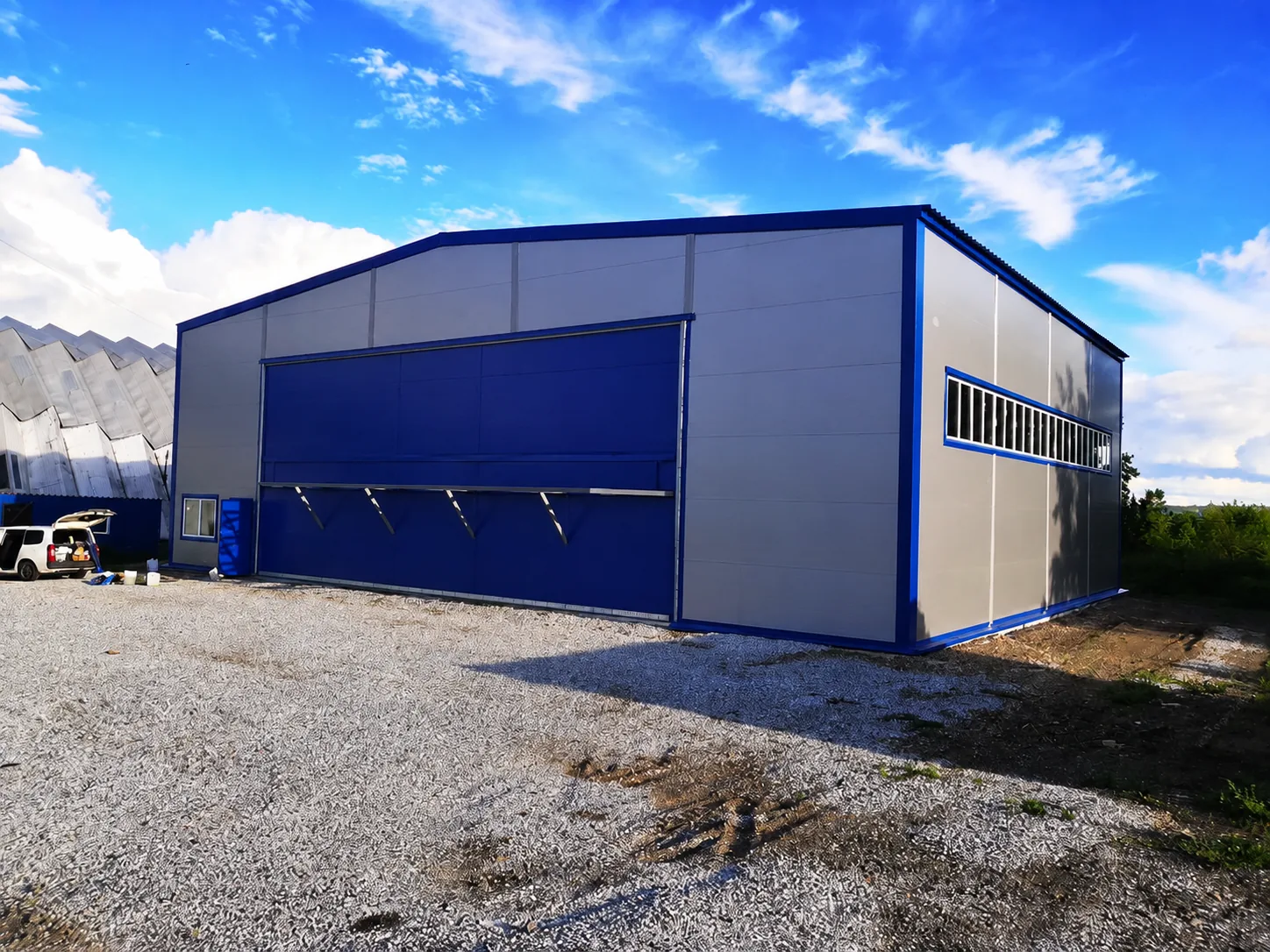

Наружные стены выполнены из заводских сэндвич панелей. Толщина – 100 мм. Утеплитель – базальтовая вата (имеет класс НГ – негорючие материалы). Ширина сэндвич-панели – 1000 мм.
Крыша выполнена из заводских кровельных сэндвич панелей. Толщина – 150 мм. Утеплитель – базальтовая вата (имеет класс НГ – негорючие материалы). Ширина сэндвич-панели – 1000 мм.

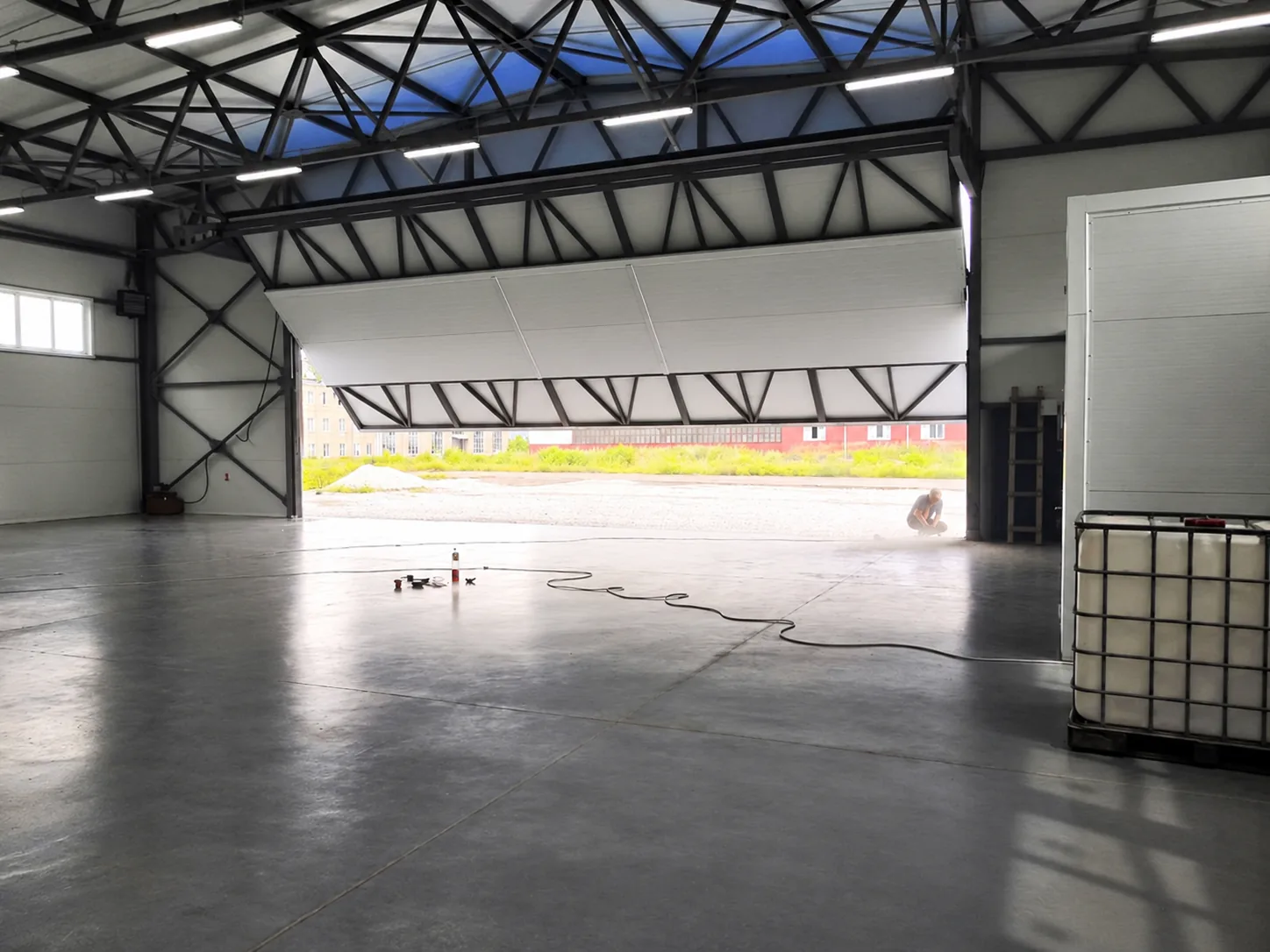

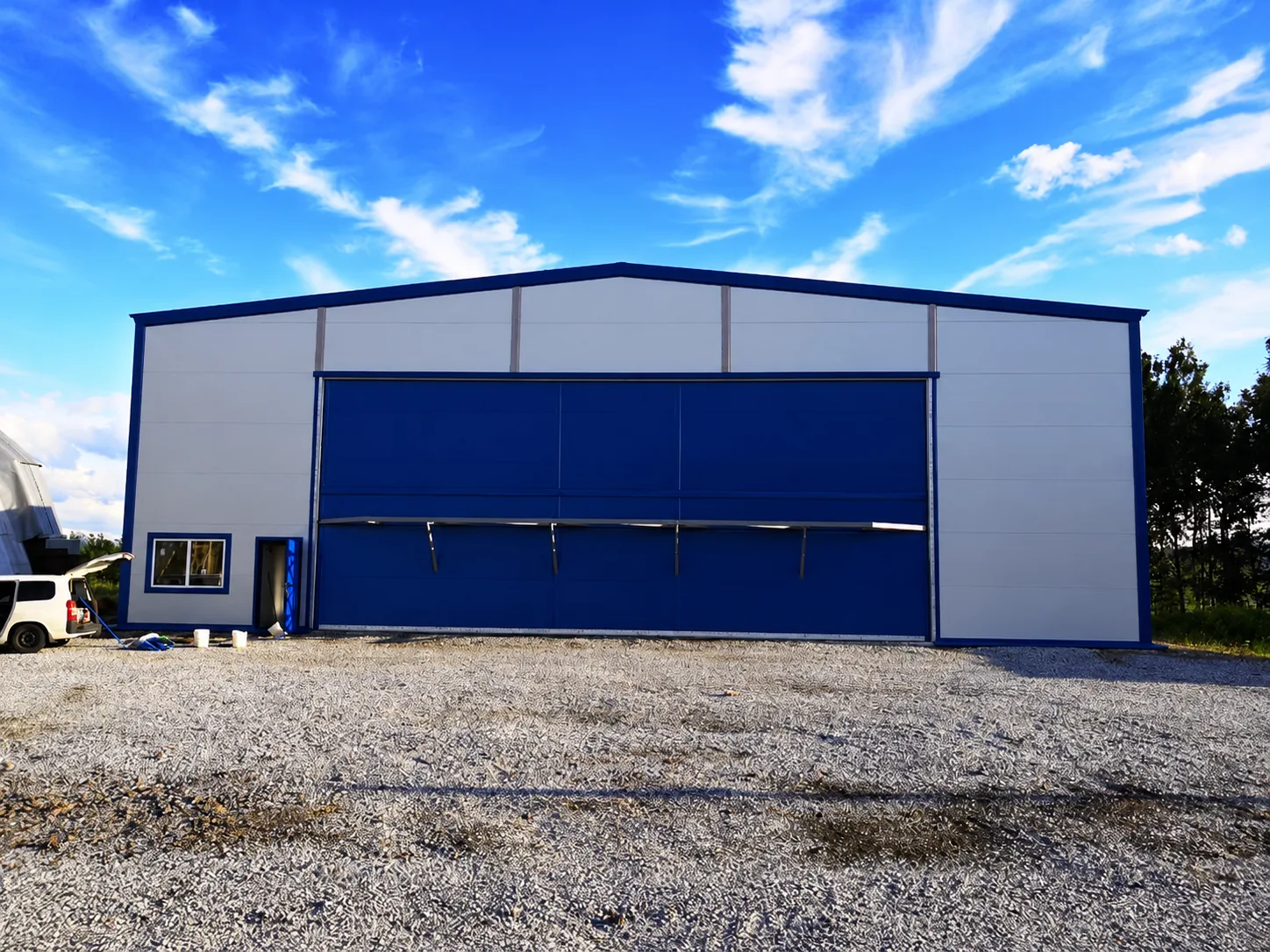

Ворота подъемно-поворотные гидравлические. Световой проем 14х4,5 м. Ворота снабжены гидравлическим приводом с системой электроуправления, и системой аварийного сброса давления для обеспечения закрытия в случае отсутствия напряжения в электросети. Утепленная обшивка полотна ворот состоит из негорючих облегченных PIR сэндвич-панелей.
Дверь уличная, металлическая. Дверь выполнена в противопожарном исполнении. Комплектуется замком и доводчиком.
Окна снабжены механизмом открывания. Профиль – ПВХ. Стеклопакет двухкамерный.
Дополнительное оборудование. В связи с выполнением полного комплекса работ по проектированию и строительству ангара были дополнительно спроектированы и реализованы следующие виды работ:
- электроосвещение/электроснабжение;

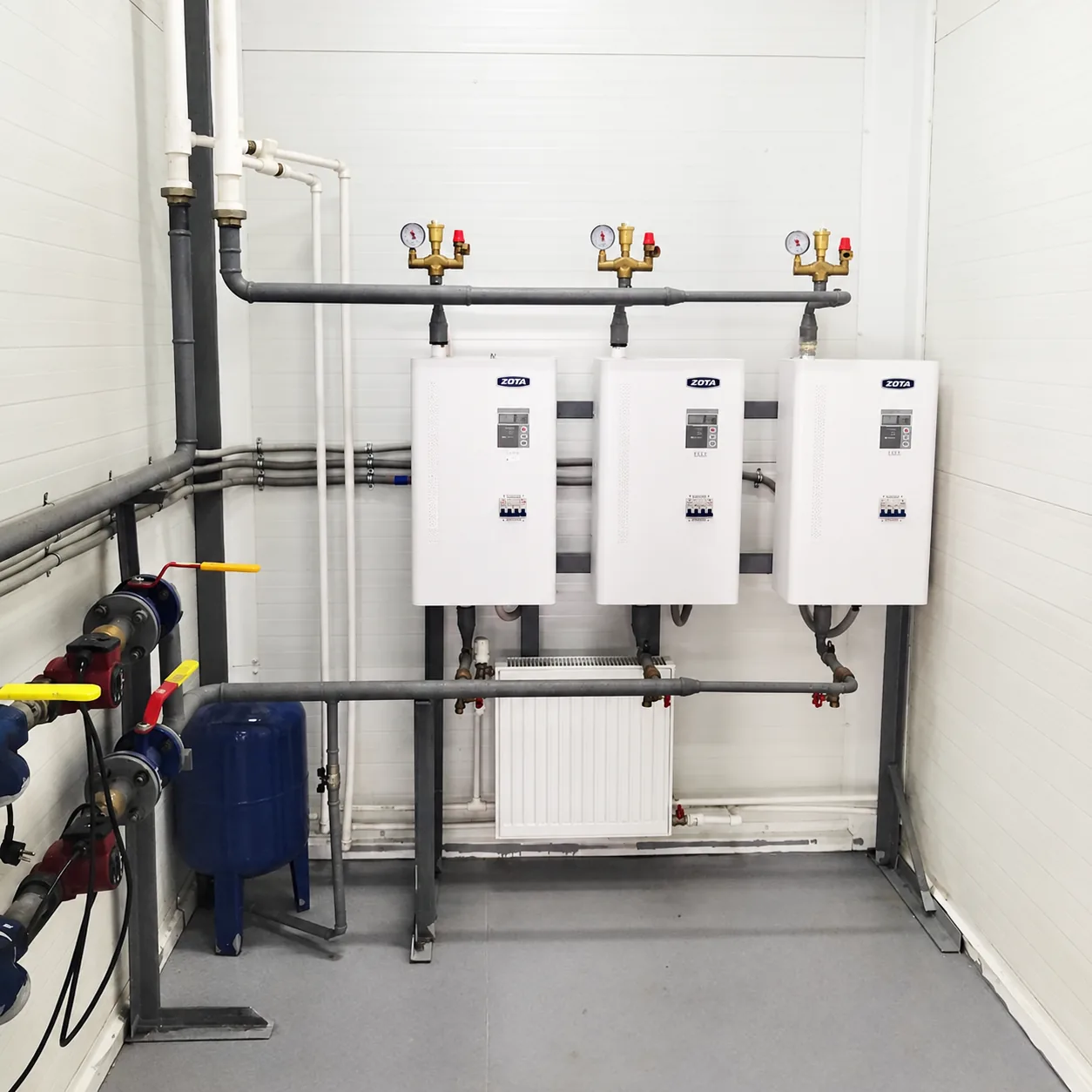

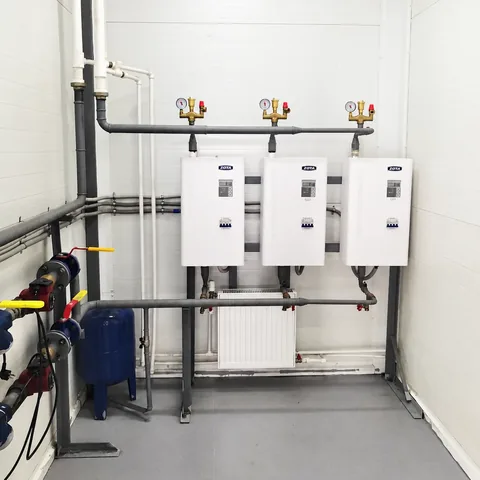

- отопление и вентиляция;
- канализация (септик)
Расположение объекта
Регион строительства: Кемеровская область
Адрес объекта: г. Новокузнецк, Кемеровская область,
Координаты объекта: 53.757553, 87.136053
