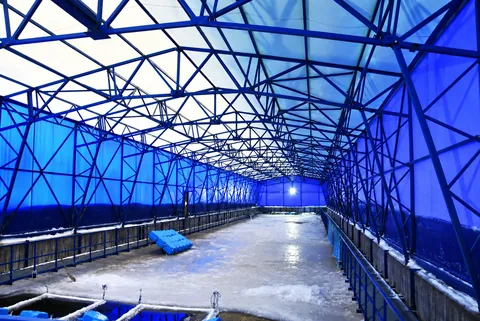

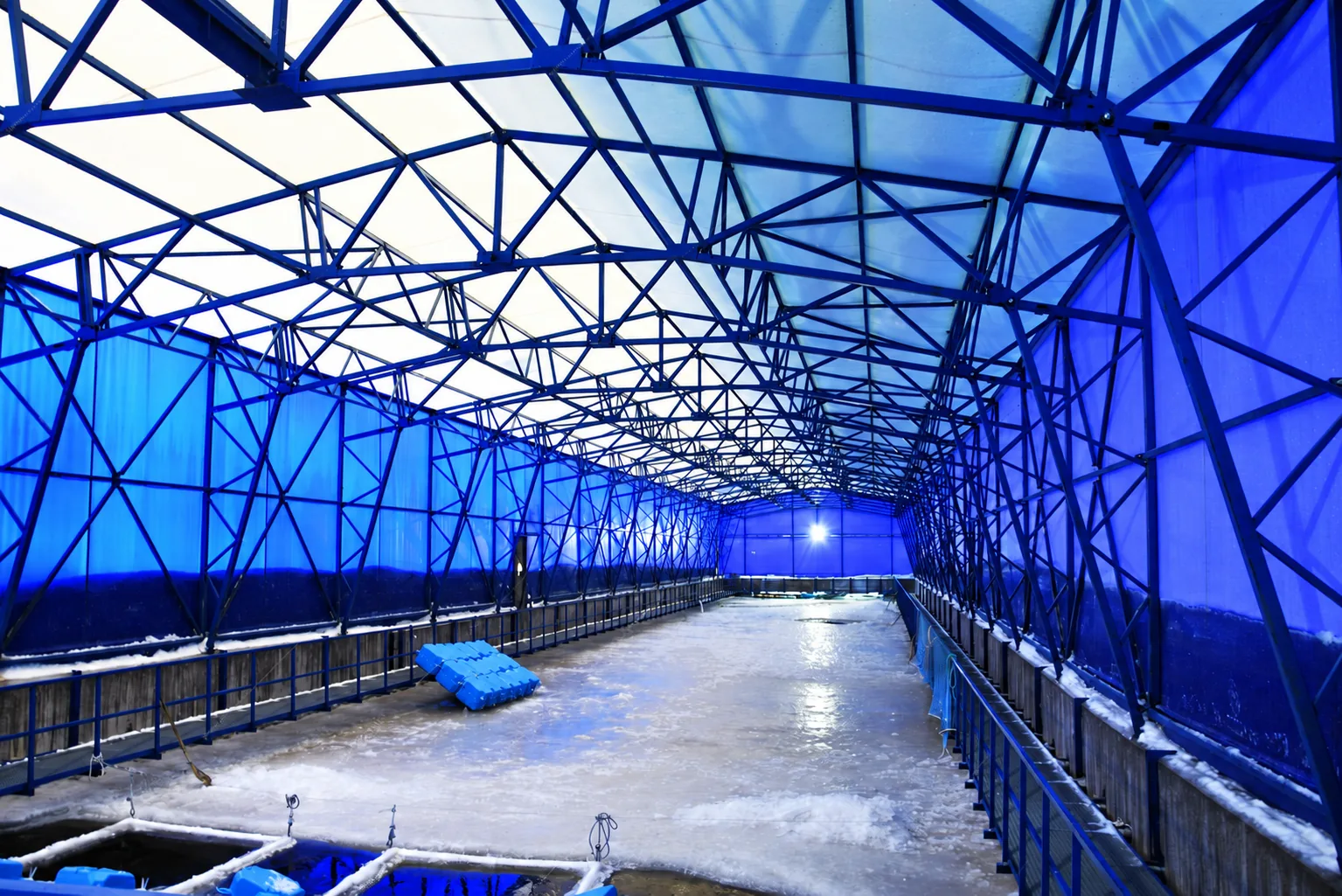

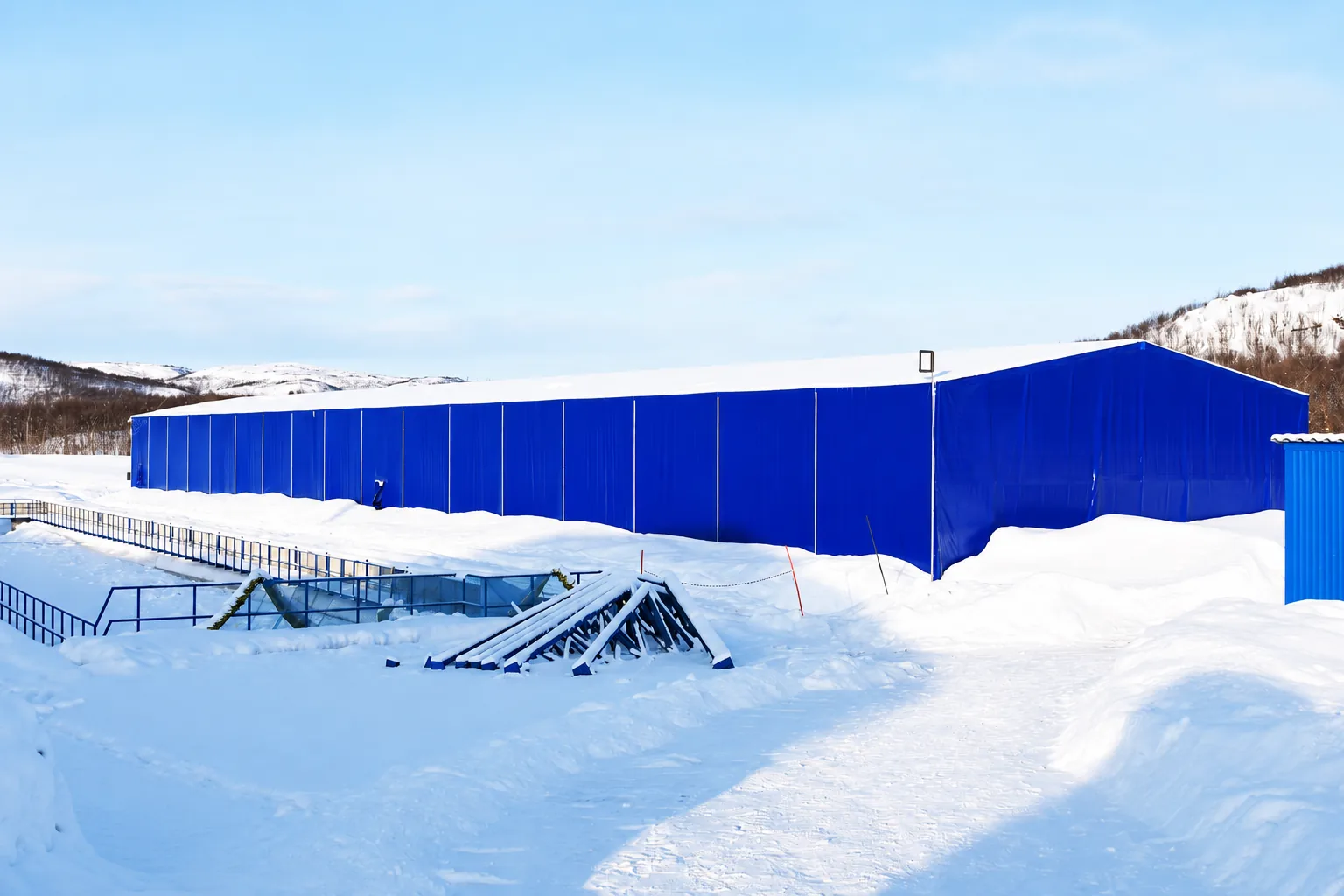

Фотографии объекта
Характеристики
| Габариты, м | 12 х 68 |
|---|---|
| Площадь по осям, м² | 816 |
| Полезная внутренняя высота, м | 4 |
| Снеговая нагрузка, кг/м² | 400/280 |
| Ветровая нагрузка, кг/м² | 67 |
| Срок выполнения, дней | 60 |
| Гарантия, месяцев | 36 месяцев - тент |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Ленточный на глубину промерзания
Стеновое ограждение
Двухслойный тент
Кровля
Двухслойный тент
Утеплитель
Воздушная прослойка
Ворота
Распашные
Описание из архива
Фундаменты – монолитный фундамент выполнялся силами Заказчика. Конструкция устанавливалась непосредственно на стенки самого канала которые были заранее спроектированы с учетом нагрузок от изделия, а так же снеговых и ветровых нагрузок г. Мурманск.
Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для Ямало-Ненецкого Автономного округа. Каркас заводского изготовления. Все несущие элементы выполнены из стали 09Г2С. Монтажные соединения на высокопрочных болтах.
Наружные стены из тентовой ткани плотностью 900 г/м2. Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м2. Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от –55 до +70oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.
Крыша из тентовой ткани плотностью 900 г/м2. Производитель тентового полотна Sioen (Бельгия). Огнестойкая тентовая ткань В6134 состоит из полиэстеровой основы, двустороннего ПВХ покрытия и глянцевой лакировки. Общий вес – 900 гр/м2. Огнестойкость М2. При производстве тентовой ткани в нее добавлены присадки повышающие ее морозостойкие характеристики. Рабочий температурный диапазон от – 55 до +70oС. Сопротивление на разрыв по основе 4000 N/5см. Сопротивление на разрыв по утку 4000 N/5см. Тентовый материал сваривался в полотнища методом сварки горячим воздухом.
Внутренние тентовые полотнища – из тентовой ткани плотностью 650 г/м2. Производитель тентового полотна Sioen (Бельгия). Прочность на разрыв по основе и по утку 2300 N/5 см. Огнестойкая тентовая ткань B8125 плотностью 650 гр/м2 с ПВХ покрытием и глянцевой лакировкой, производство – бельгийский завод Sioen. Материал обладает свойством «dropstop» - капли конденсата, который образуется при разнице температур, не капают с потолка.
Ворота – распашные. Световой проем 3х4 м.
В качестве дополнительных работ изделие было снабжено подвесной кран-балкой грузоподъемностью 3 тонны. Рабочая зона кран балки 3х20 м. Поворотная конструкция тали позволяет перемещать груз как внутри изделия, так и осуществлять выгрузку непосредственно за пределами ангара (в зоне открывания ворот).
Расположение объекта
Регион строительства: Мурманская область
Адрес объекта: Мурманская область, пос. Ура-Губа
Координаты объекта: 69.291995, 32.798371
