Фотографии объекта
Характеристики
| Габариты, м | 14 х 15 |
|---|---|
| Площадь по осям, м² | 210 |
| Полезная внутренняя высота, м | 5 |
| Снеговая нагрузка, кг/м² | 4 |
| Ветровая нагрузка, кг/м² | 3 |
| Срок выполнения, дней | 45 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Нет |
Состав объекта
Металлокаркас
Ферменная односкатная
Фундамент
Монолитная плита
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Ворота
Подъемно-поворотные
Описание из архива

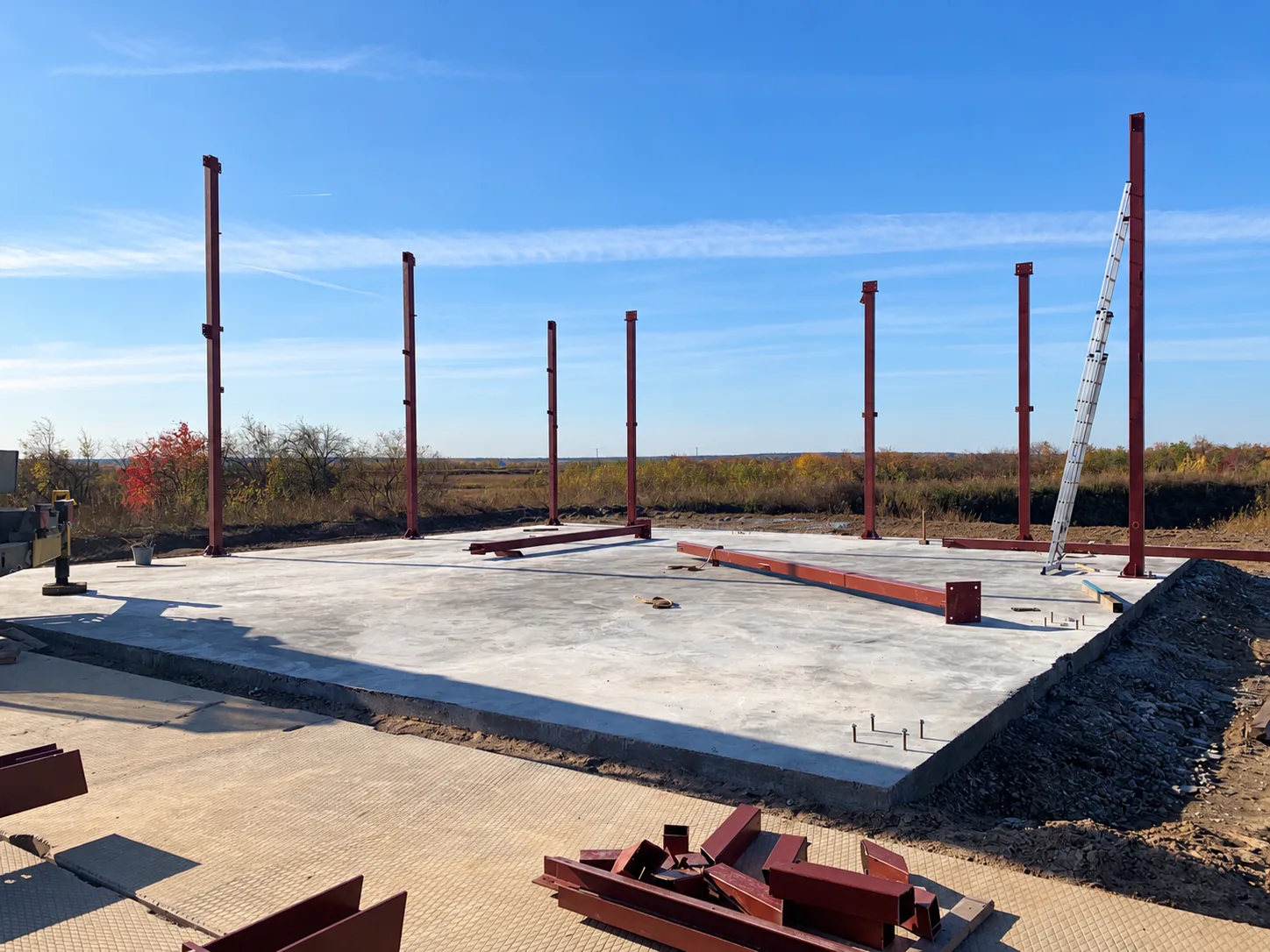

Фундаменты – незаглубленная монолитная железобетонная плита толщиной 200 мм. Укладка бетона выполнена по подготовленному и спланированному основанию: замена пучинистого грунта производилась на слой песка толщиной 200 мм и далее 100 мм слой щебня гравийного фр 20-40 с послойной трамбовкой. Вместо подбетонного слоя использовалась мембрана «Плантер». После укладки бетонное основание затиралось для обеспечения гладкости. Дополни- тельных добавок при производстве работ по затирке не было.

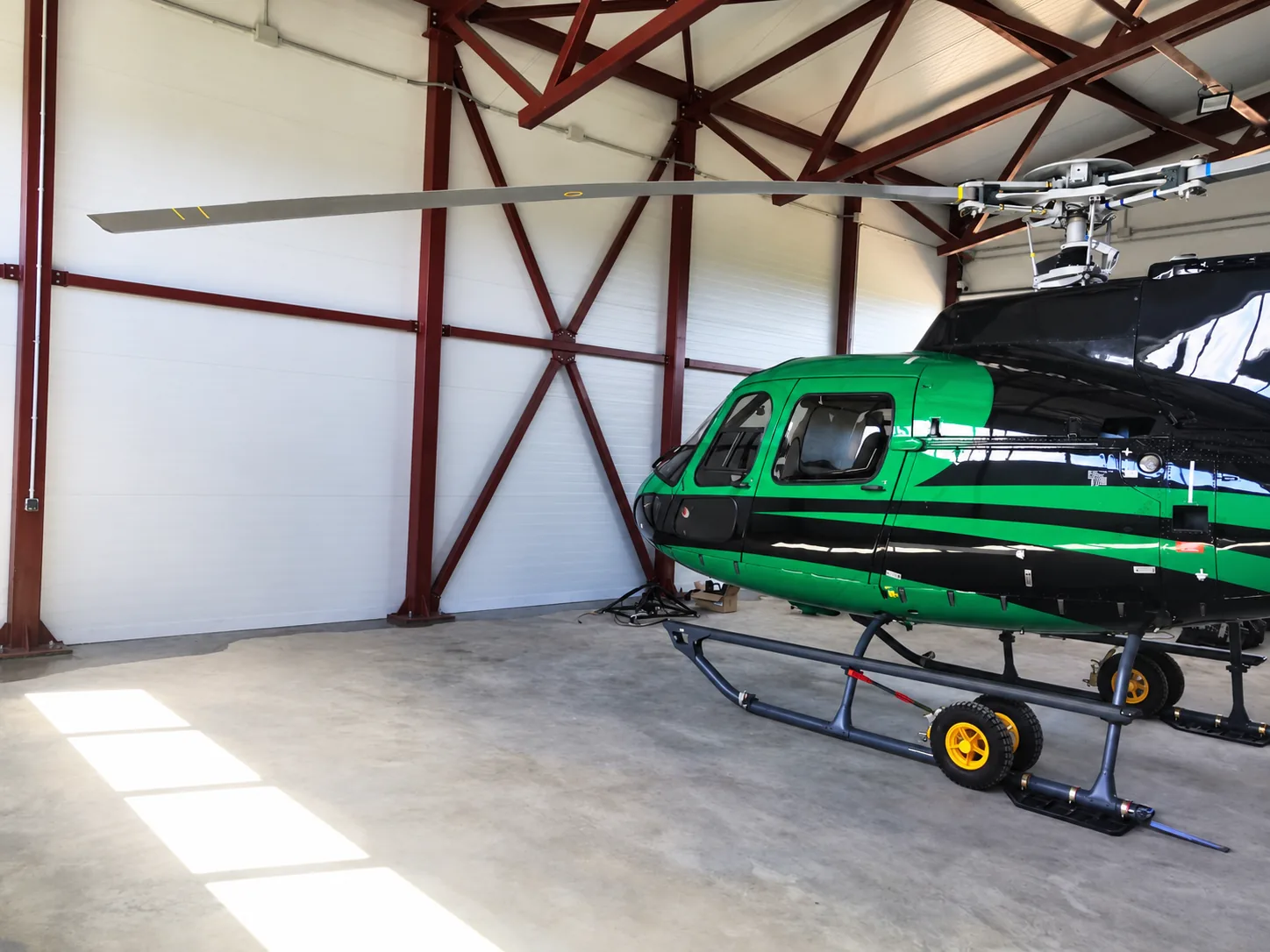

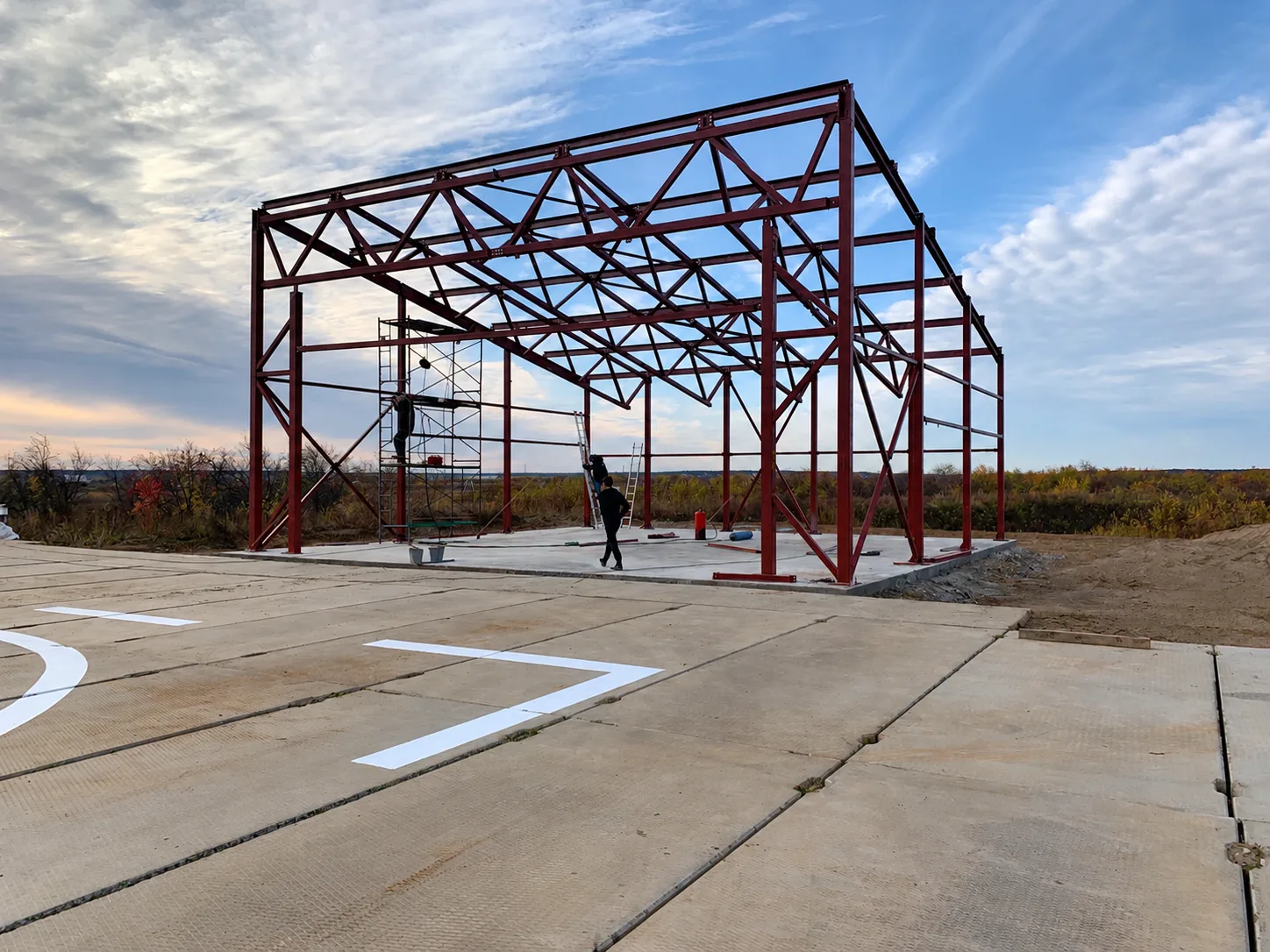

Металлический каркас проектировался с учетом нагрузок при круглогодичном использовании изделия. В расчет снеговых и ветровых нагрузок принимались данные согласно СНиП для г. Томск. Каркас заводского изготовления.
Кровля односкатная. Монтажные соединения – болтовые. Крепление к основанию производи- лось на химические анкера

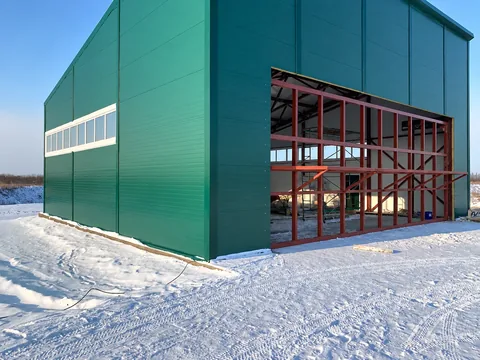

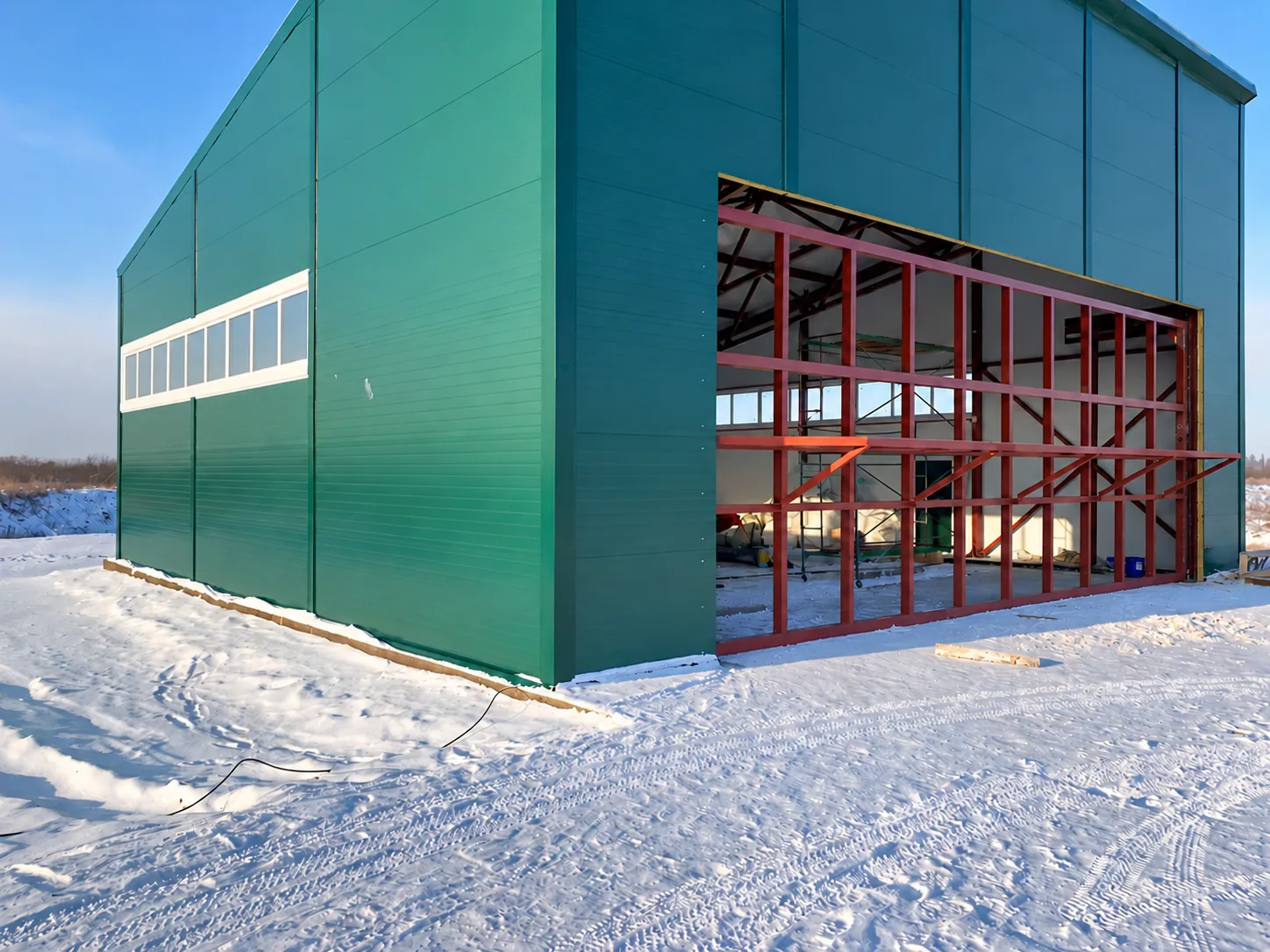

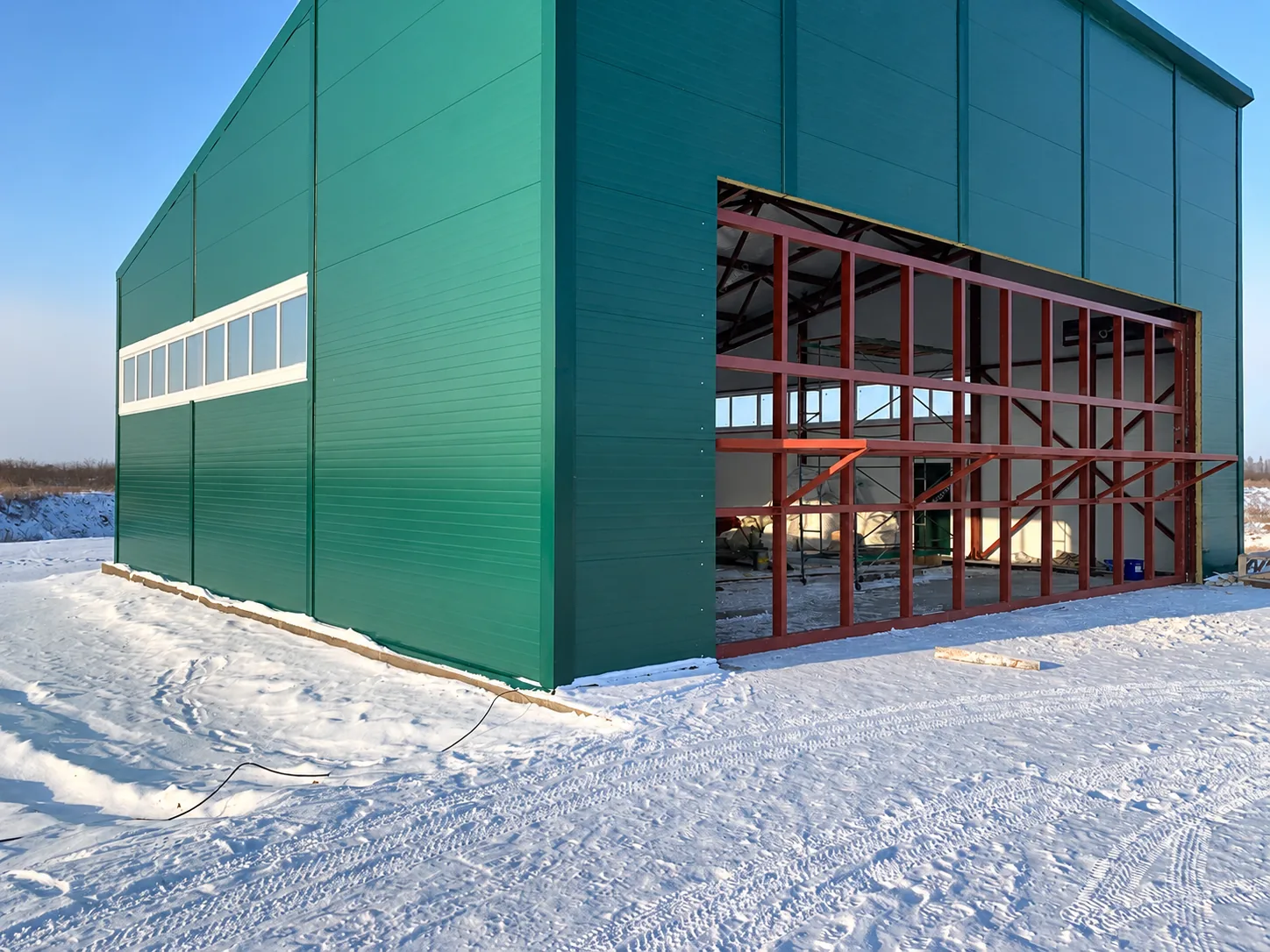

Наружные стены выполнены из заводских сэндвич-панелей. Толщина – 100 мм. Утеплитель – базальтовая вата (НГ). Ширина сэндвич-панели – 1000 мм. Крыша выполнена из заводских кровельных сэндвич панелей. Толщина – 150 мм. Утеплитель – базальтовая вата (НГ). Ширина сэндвич-панели – 1000 мм.
Дверь уличная, металлическая. Выполнена в противопожарном исполнении. Комплектуется замком и доводчиком.
Окна снабжены механизмом открывания. Профиль – ПВХ. Стеклопакет двухкамерный.

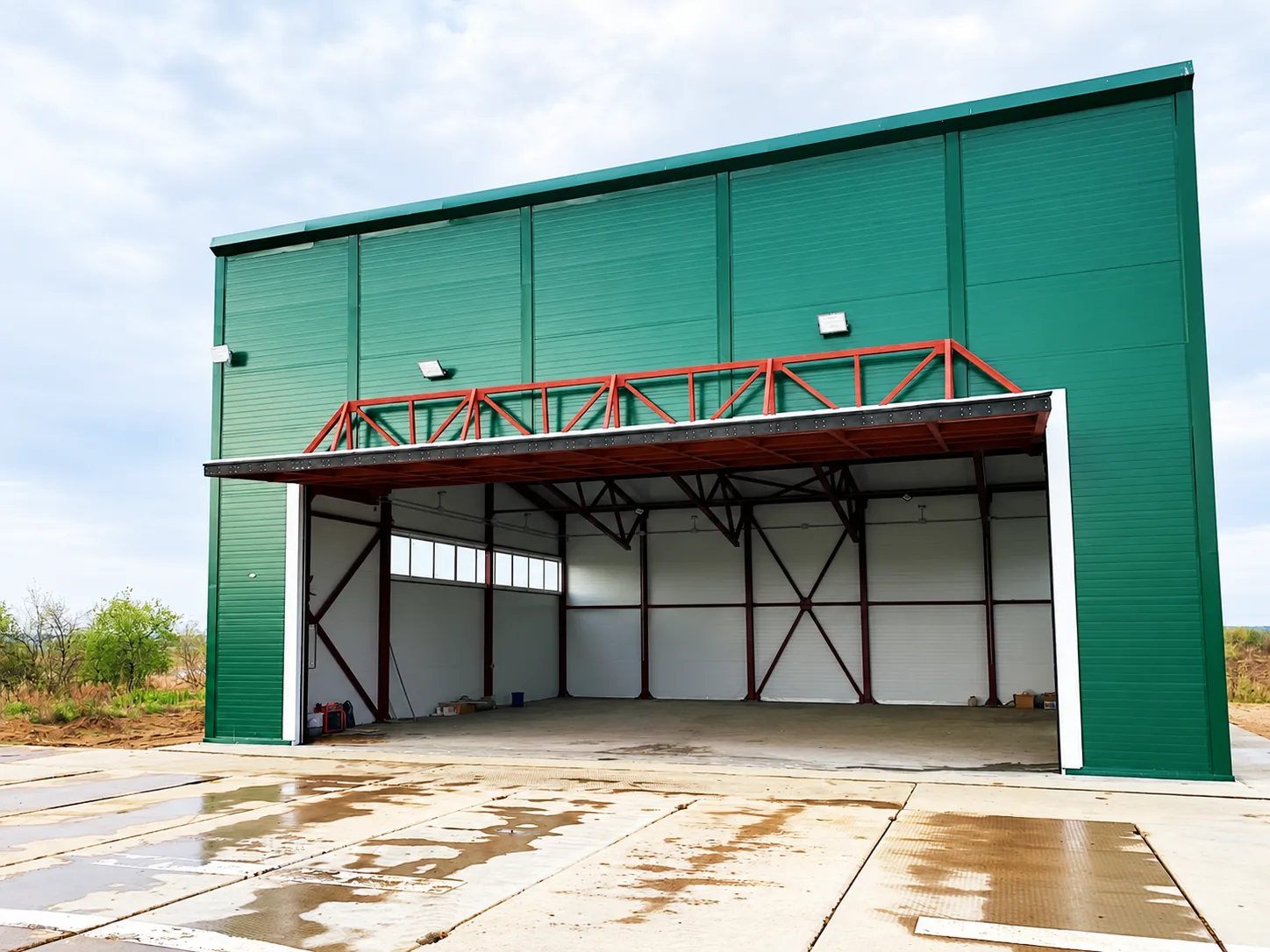

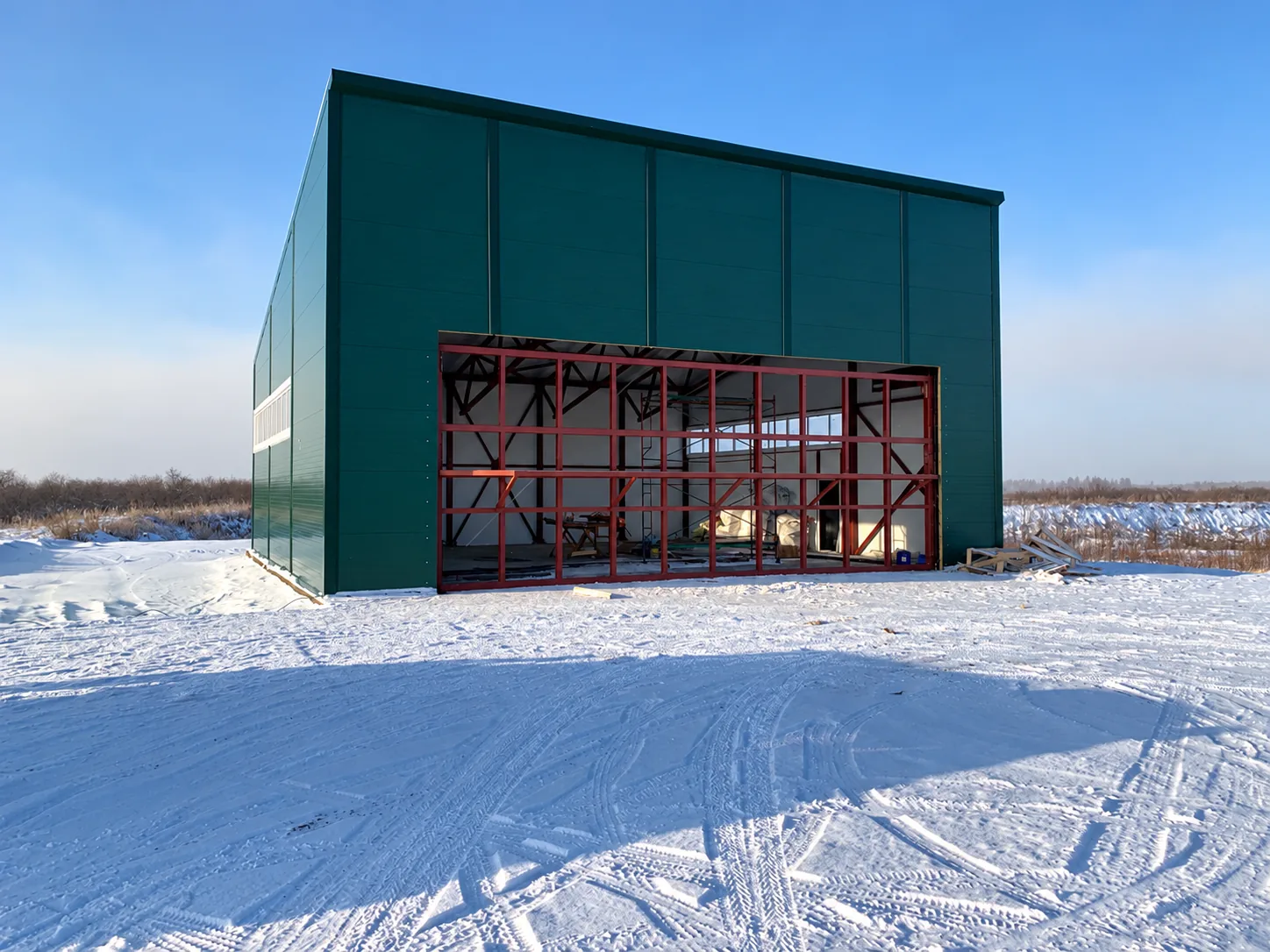

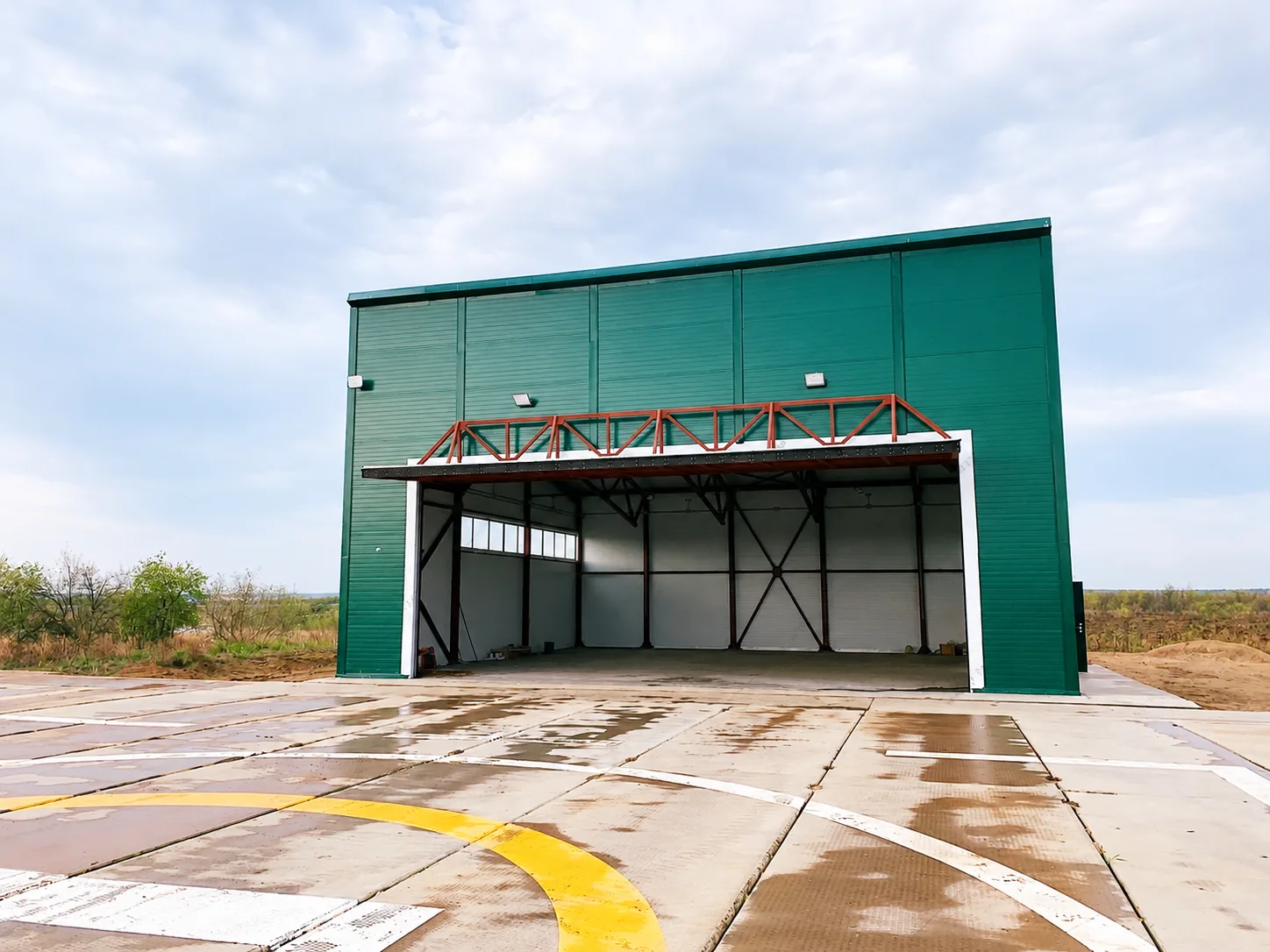

Ворота подъемно-поворотные. Световой проем – 11х4,5 м. Ворота снабжены гидравлическим приводом с системой электроуправ- ления и системой аварийного сброса давления для обеспечения закрытия, в случае отсутствия напряжения в электросети. Утепленная обшивка полотна ворот состоит из негорючих облегченных PIR сэндвич-панелей.
Дополнительное оборудование – для обеспечения беспрепятственного перемещения вертолета между ангаром и рулежной дорожкой был выполнен наклонный пандус.
Расположение объекта
Регион строительства: Томская область
Адрес объекта: г. Томск
Координаты объекта: 56.484640, 84.947649
