Фотографии объекта
Характеристики
| Габариты, м | 18 x 40 |
|---|---|
| Площадь по осям, м² | 720 |
| Полезная внутренняя высота, м | 5,050 |
| Снеговая нагрузка, кг/м² | 4 |
| Ветровая нагрузка, кг/м² | 3 |
| Срок выполнения, дней | 120 |
| Гарантия, месяцев | 60 месяцев - сэндвич |
| Отапливаемый | Да |
Состав объекта
Металлокаркас
Ферменная двухскатная
Фундамент
Монолитная плита
Стеновое ограждение
Сэндвич-панели
Кровля
Сэндвич-панели
Утеплитель
Базальтовая вата
Ворота
Подъемно-секционные
Описание из архива
Первым этапом при проектировании временного павильона являлся сбор исходных данных, в котором оценивалась целесообразность и возможность постройки объекта. При обращении заказчика составлялось подробное техническое задание на проектирование где, определялось назначение сооружения, его основные размеры, вид применяемых несущих и ограждающих конструкций и определялся объем выполнения проектно-сметной документации.
На основании полученных исходных данных разрабатывался эскизный проект и предварительные объемно-планировочные решения. Это позволило получить более целостное представление архитектурного облика здания, его планировки и посадки на местность. Разработанный эскизный проект содержит технико-экономические показатели объекта и приблизительный объем используемых материалов и конструкций, позволяющий предварительно оценить стоимость строительства по укрупненным показателям.
Фундаменты

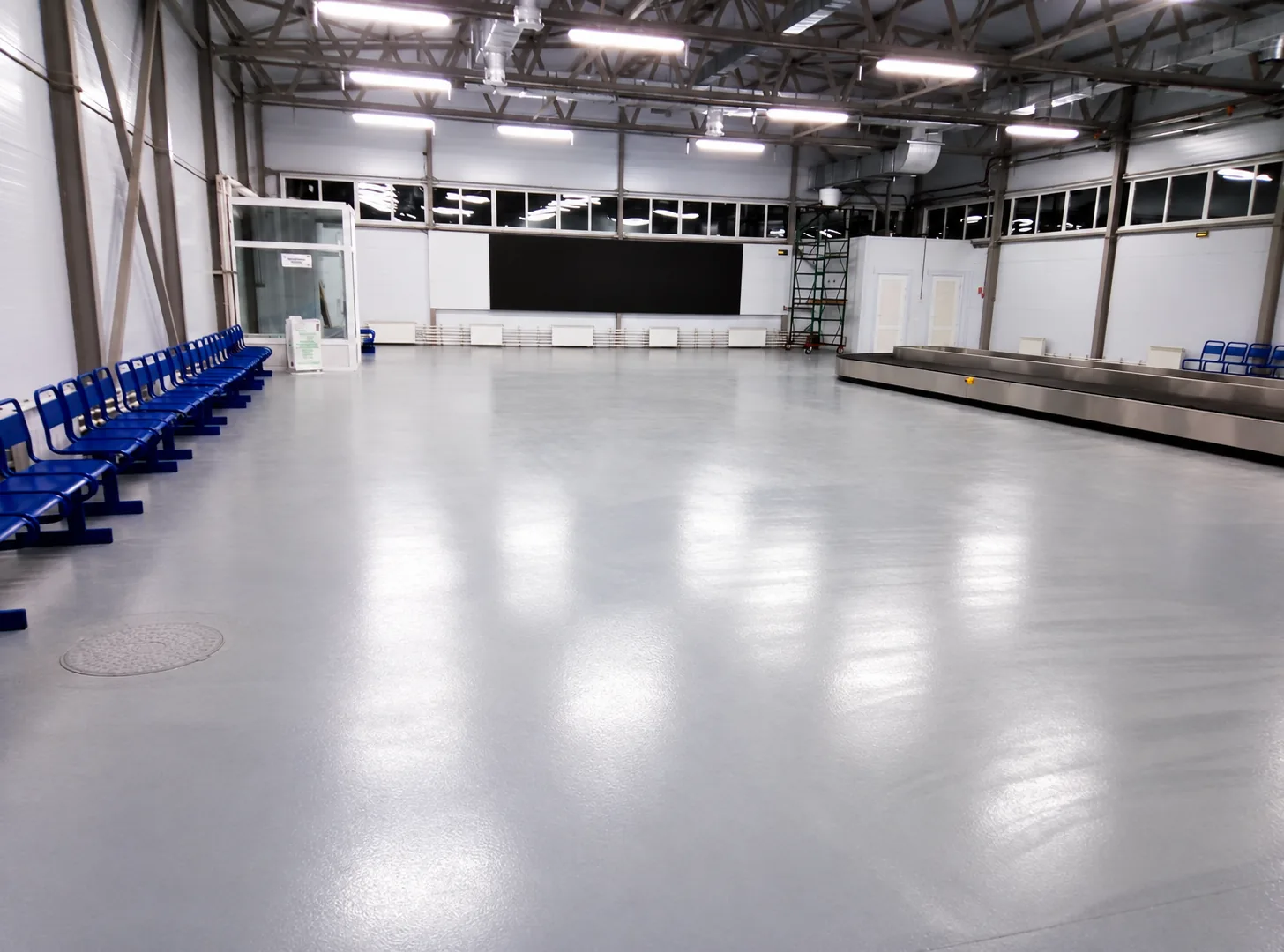

В качестве фундамента была выбрана монолитная железобетонная плита толщиной 200 мм на подготовленном и уплотненном щебеночном основании фракций 20-40 и 5-20. В качестве горизонтальной гидроизоляции, заменяющей бетонную подготовку, использовалась полимерная геомембрана HDPE толщиной 1 мм. Для обеспечения ровной и гладкой поверхности, уложенный бетон, после начала схватывания шлифовался затирочными машинами. Финишный слой бетонных полов – двухкомпонентный грунт глубокого проникновения «Полипласт Грунт-УР», двухкомпонентная износостойкая полиуретановая эмаль «Полипласт-100 УР».

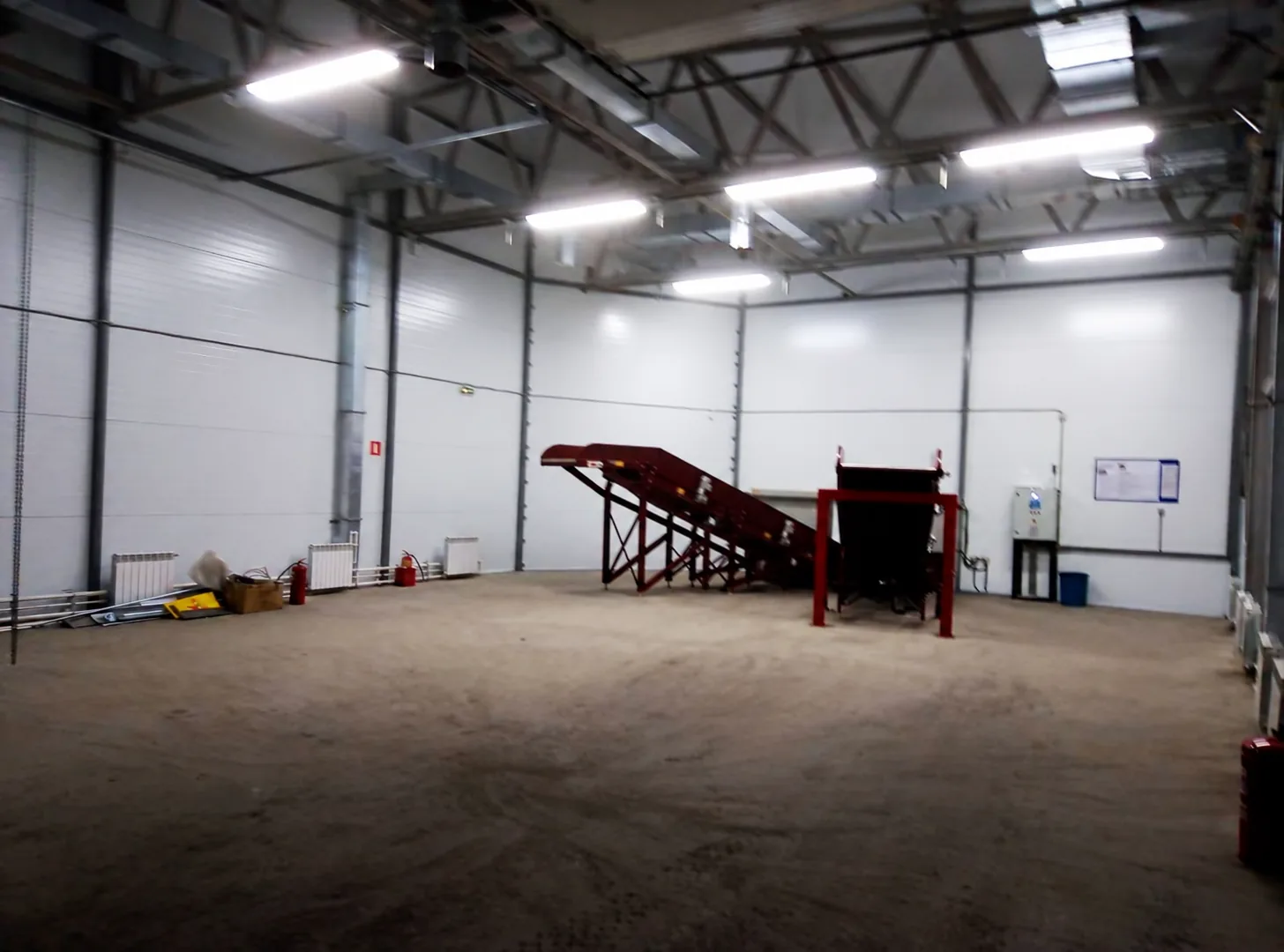

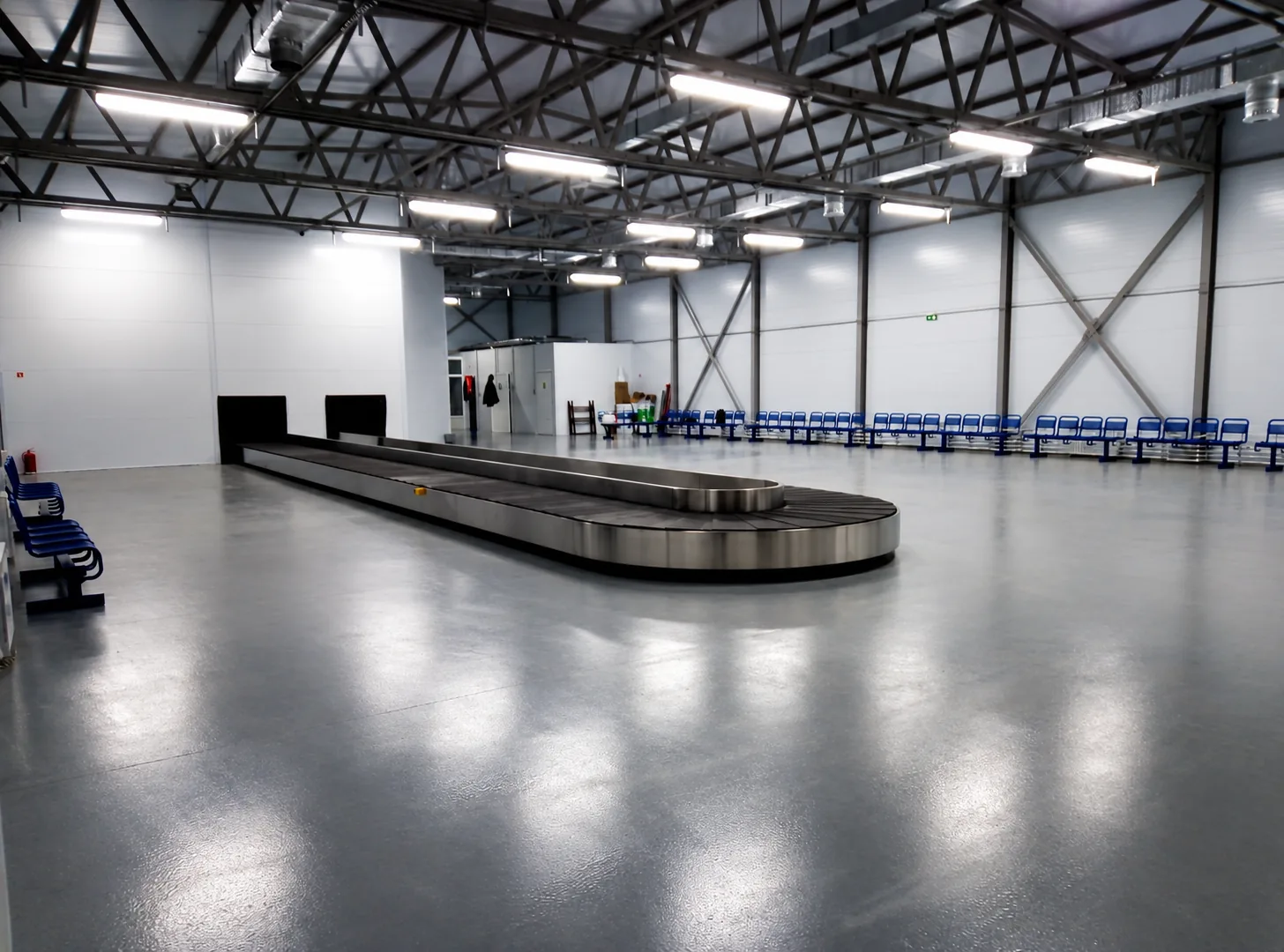

Металлический каркас
Однопролетный металлический каркас здания павильонного типа в облегченном исполнении. Несущий каркас здания проектировался с учетом климатических характеристик района строительства при круглогодичном использовании согласно СП «Строительная климатология». Вид соединения отправочных марок элементов конструкции – болтовое. Соединение конструкций с фундаментом производилось клиновыми распорными анкерами.
Ограждающие конструкции

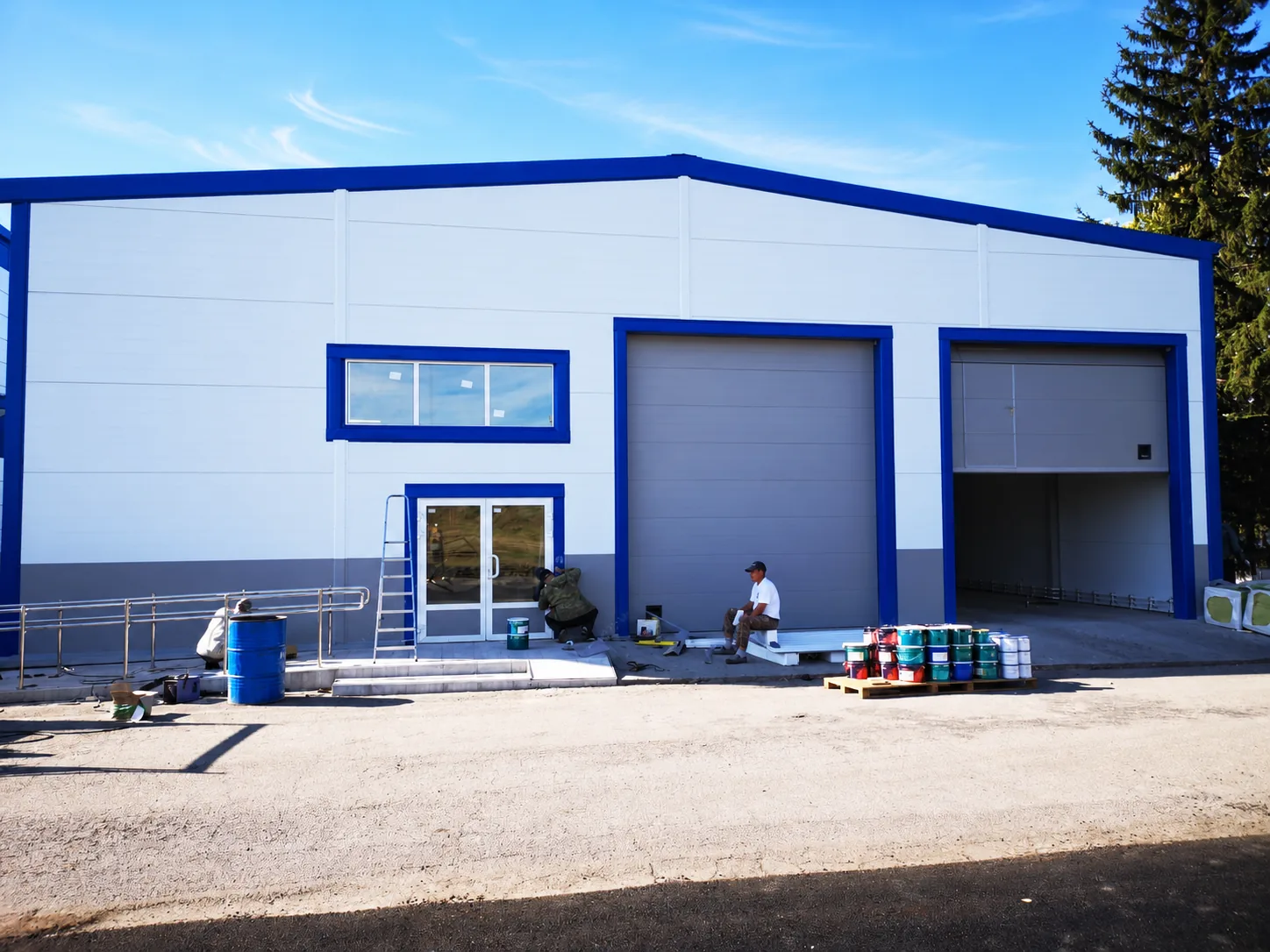

Наружные стены
Выполнены из трехслойных сэндвич-панелей толщиной 120 мм с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1200 мм.
Крыша
Выполнены из трехслойных сэндвич-панелей толщиной 150 мм с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм.
Перегородки
Выполнены из трехслойных сэндвич-панелей толщиной 80 мм и 50 мм с наполнителем из минерального утеплителя на основе базальтового волокна (имеет класс НГ – негорючие материалы). Ширина панелей – 1000 мм.

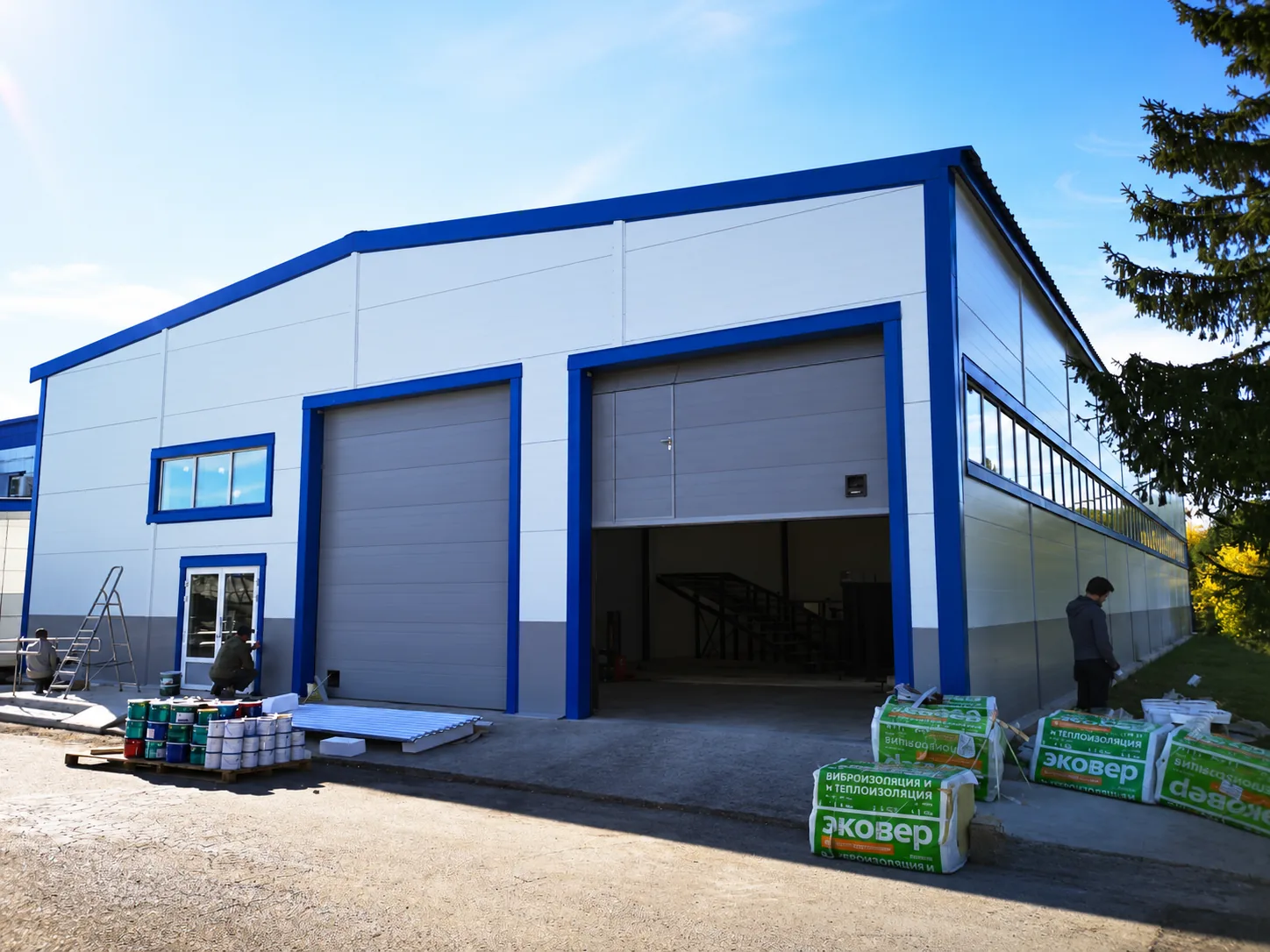

Ворота
Подъемно-секционные ворота из стальных сэндвич-панелей с торсионным механизмом оснащенные электрическим приводом, резервной ручной талью и дверью. Световой проем 4×4,5 м.
Двери
Наружные алюминиевые утепленные со светопрозрачным остеклением оснащенные замком и доводчиком.
Внутренние – алюминиевые сплошные оснащенные замком и доводчиком.

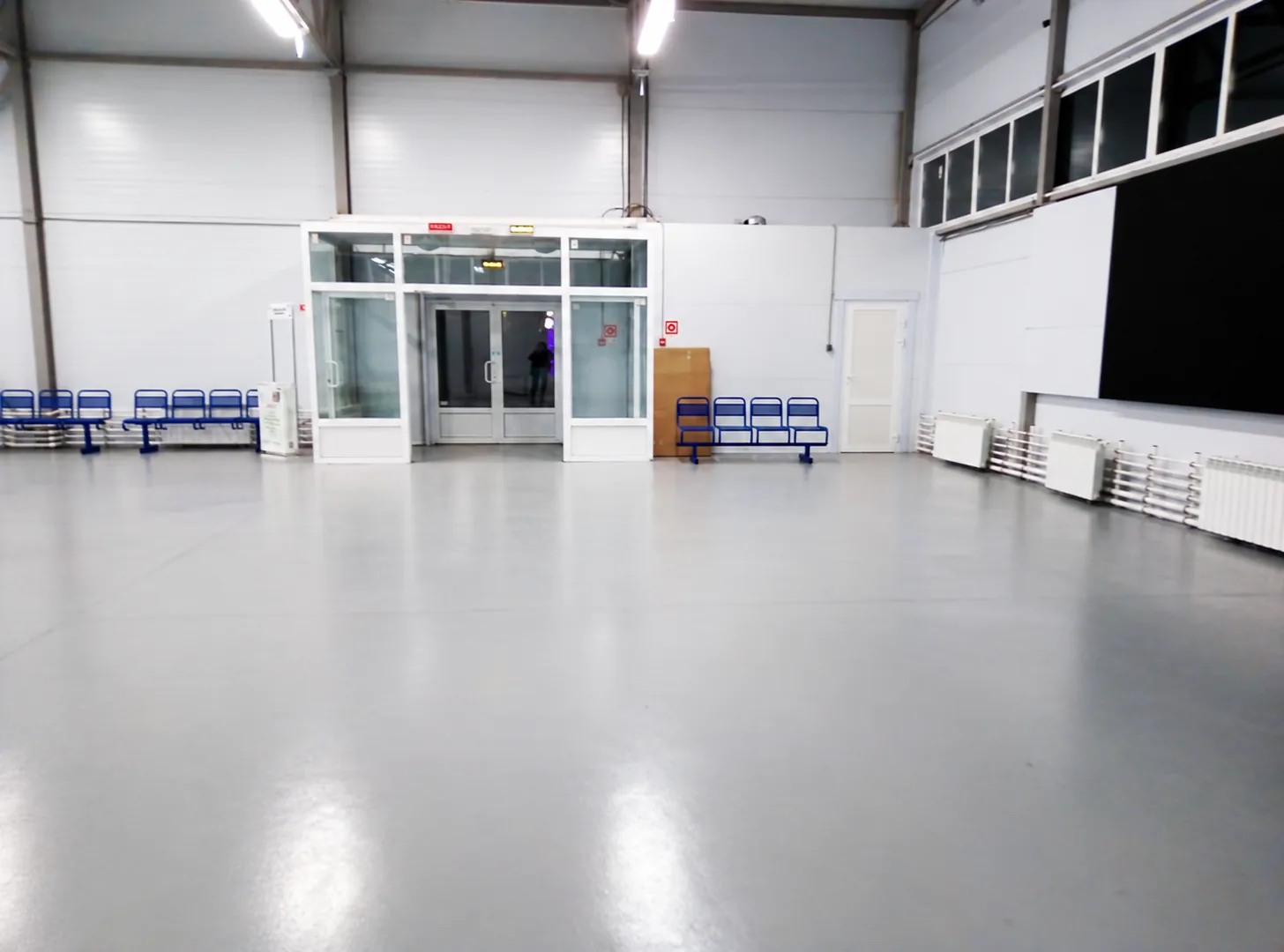

Тамбуры
Светопрозрачные с алюминиевым корпусом, крышей, двухстворчатыми распашными дверьми, оснащенными замом и доводчиком.

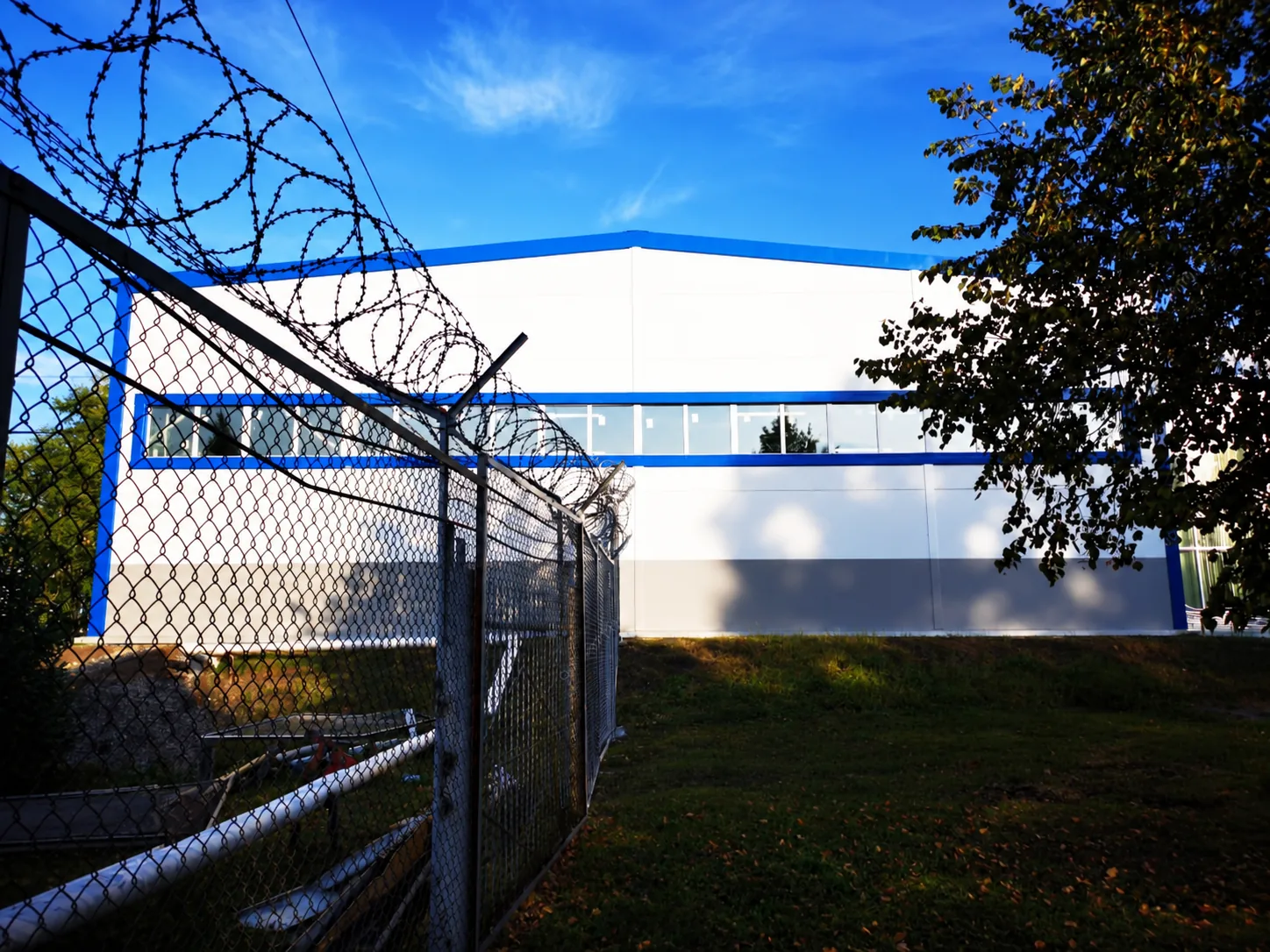

Окна
Ленточное глухое остекление из ПВХ профиля с 4-х камерным стеклопакетом.
Инженерные сети
Отопление
Тепловой узел на вводе в здание от котельной. В помещениях и зале предусмотрены биметаллические радиаторы.
Водоснабжение, водоотведение и канализация централизованные.
Вентиляция приточно-вытяжная.
Освещение – светодиодные светильники типа LED. Во всех помещениях предусмотрены аварийное и аукционное освещение.
Система автоматической пожарной сигнализации и управление эвакуацией при пожаре с выводом на пульт централизованного наблюдения диспетчера службы авиационной безопасности
Расположение объекта
Регион строительства: Кемеровская область
Адрес объекта: Кемеровская область - Кузбасс, г. Новокузнецк, Аэропорт
Координаты объекта: 53.805380, 86.864309
